Плунжерний вібраційний гідроциліндр
Номер патенту: 79359
Опубліковано: 25.04.2013
Автори: Іскович-Лотоцький Ростислав Дмитрович, Булига Юрій Володимирович, Манжилевський Олександр Дмитрович
Формула / Реферат

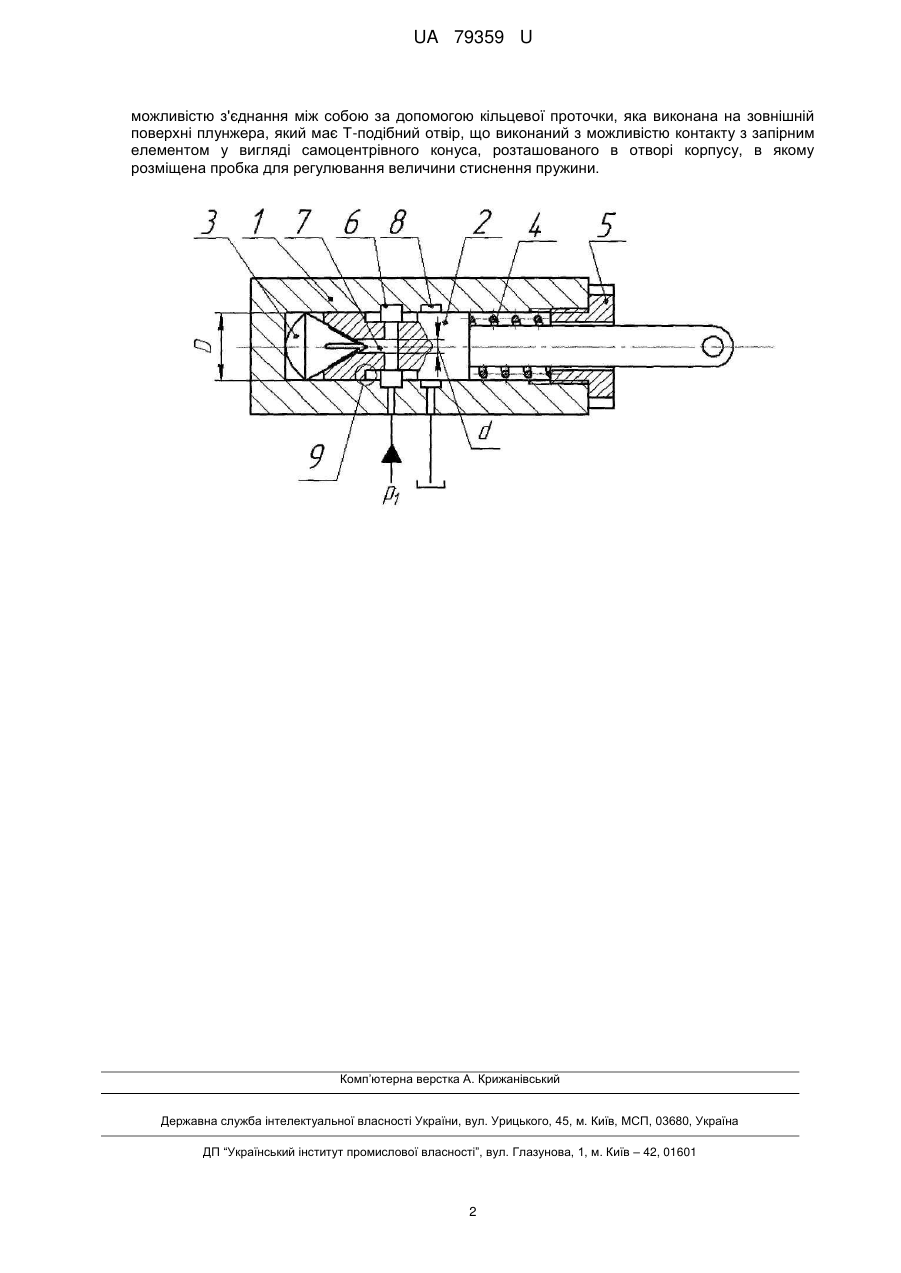

Плунжерний вібраційний гідроциліндр, який складається з корпусу, в якому виконано канал для підведення та відведення рідини, та розміщеного в корпусі плунжера і пружини для його повернення в початкове положення, який відрізняється тим, що в корпусі виконані кільцеві проточки, з якими відповідно з'єднані канали для підведення та відведення рідини, які виконані з можливістю з'єднання між собою за допомогою кільцевої проточки, яка виконана на зовнішній поверхні плунжера, який має Т-подібний отвір, що виконаний з можливістю контакту з запірним елементом у вигляді самоцентрівного конуса, розташованого в отворі корпусу, в якому розміщена пробка для регулювання величини стиснення пружини.
Текст
Реферат: Плунжерний вібраційний гідроциліндр містить корпус, канал для підведення та відведення рідини, плунжер, пружину для його повернення в початкове положення, пробку. При цьому у корпусі виконані кільцеві проточки, а запірний елемент виконаний у вигляді самоцентрівного конуса. UA 79359 U (54) ПЛУНЖЕРНИЙ ВІБРАЦІЙНИЙ ГІДРОЦИЛІНДР UA 79359 U UA 79359 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, а саме до вібраційного обладнання, і може знайти використання в гідропресувальному обладнанні. Аналогом пропонованого вібраційного гідроциліндра є гідроциліндр двосторонньої дії (Башта Т.М. Гидравлика, гидравлические машины и гидравлические приводы / Т.М. Башта, С.С. Руднев, Б.Б. Некрасов // М: Машиностроение. 1982, сторінка 351), що складається з корпусу, в якому знаходиться шток до якого прикріплено поршень. Недоліком цього пристрою є невисокий ККД та менша жорсткість конструкції. Найбільш близьким аналогом до пристрою, що заявляється, є плунжерний гідроциліндр (Башта Т.М. Гидравлика, гидравлические машины и гидравлические приводы / Т.М. Башта, С.С. Руднев, Б.Б. Некрасов // М.: Машиностроение. 1982 сторінка 351), що складається з корпусу, в якому виконано канал для підведення та відведення рідини, плунжера, розміщеного в ньому, та пружини, що служить для повернення плунжера у початкове положення. Недоліком даного плунжерного гідроциліндра є вузькі функціональні можливості. В основу корисної моделі поставлена задача створення плунжерного вібраційного гідроциліндра, в якому, за рахунок введення нових елементів та їх розташування, досягається можливість здійснення вібропереміщень, що призводить до розширення функціональних можливостей. Поставлена задача вирішується тим, що у плунжерному вібраційному гідроциліндрі, який складається з корпусу, в якому виконано канал для підведення та відведення рідини, та розміщеного в корпусі плунжера і пружини для його повернення в початкове положення, згідно з корисною моделлю, у корпусі виконано кільцеві проточки, з якими відповідно з'єднані канали для підведення та відведення рідини, які виконані з можливістю з'єднання між собою за допомогою кільцевої проточки, яка виконана на зовнішній поверхні плунжера, який має Тподібний отвір, що виконаний з можливістю контакту з запірним елементом у вигляді самоцентрівного конуса, розташованим у отворі корпусу, у якому розміщена пробка для регулювання величини стиснення пружини. На кресленні показана конструктивна схема плунжерного вібраційного гідроциліндра. Плунжерний вібраційний гідроциліндр складається з корпусу 1 та розміщеного в ньому плунжера 2 і пружини 4 для його повернення в початкове положення, в корпусі виконані кільцеві проточки 6 та 8, з якими відповідно з'єднані канали для підведення та відведення рідини, які виконані з можливістю з'єднання між собою за допомогою кільцевої проточки 9, яка виконана на зовнішній поверхні плунжера 2, який має Т-подібний отвір 7, що виконаний з можливістю контакту з запірним елементом 3 у вигляді самоцентрівного конуса, розташованого у отворі корпусу 1, у якому розміщена пробка 5 для регулювання величини стиснення пружини 4. Плунжерний вібраційний гідроциліндр працює наступним чином. У початковому положенні плунжер 2, що має можливість переміщуватись у корпусі 1, притискується пружиною 4 до запірного елемента 3, виконаного у вигляді самоцентрівного конуса, яка перекриває отвір Т-подібної форми 7 плунжера 2. При збільшенні тиску у порожнині, утвореній кільцевою проточкою 6 корпусу 1 та отвором Т-подібної форми 7, до тиску спрацювання р1 відбувається миттєве збільшення зусилля на його запірному елементі 3. 2 Вказане збільшення відбувається за рахунок ступінчастої зміни площі підйому від S п1=d /4 2 до Sп2=D /4 (Sп2>Sп1) в момент порушення герметизації посадки запірного елемента 3, виконаного у вигляді самоцентрівного конуса, на плунжер 2. В результаті зусилля підйому зростає від величини p1Sп1, до величини p1Sп2, яке значно перевищує зусилля настройки пружини 4, що притискає плунжер 2 до запірного елемента 3 у вихідному положенні. Під дією вказаного зусилля плунжер переміщується вправо, з'єднуючи кільцевою проточкою 9, що виконана на його зовнішній поверхні, кільцеву проточку 6, до якої під'єднано напірний канал, із кільцевою проточкою 8, до якої під'єднано зливний канал, при цьому відбувається миттєве падіння тиску у гідросистемі до початкової величини. При цьому зусилля на плунжері 2 зменшується до початкового значення і пружина 4 зможе повернути плунжер 2 у вихідне положення, притиснувши його до запірного елемента 3. Далі цикл повторюється. Зусилля настройки пружини 4 регулюється пробкою 5, що дозволяє змінювати частоту спрацювання плунжерного вібраційного гідроциліндра. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Плунжерний вібраційний гідроциліндр, який складається з корпусу, в якому виконано канал для підведення та відведення рідини, та розміщеного в корпусі плунжера і пружини для його повернення в початкове положення, який відрізняється тим, що в корпусі виконані кільцеві проточки, з якими відповідно з'єднані канали для підведення та відведення рідини, які виконані з 1 UA 79359 U можливістю з'єднання між собою за допомогою кільцевої проточки, яка виконана на зовнішній поверхні плунжера, який має Т-подібний отвір, що виконаний з можливістю контакту з запірним елементом у вигляді самоцентрівного конуса, розташованого в отворі корпусу, в якому розміщена пробка для регулювання величини стиснення пружини. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюPlunger vibrating hydraulic cylinder
Автори англійськоюIskovych-Lototskyi Rostyslav Dmytrovych, Bulyha Yurii Volodymyrovych, Manzhilevskyi Oleksandr Dmytrovych
Назва патенту російськоюПлунжерный вибрационный гидроцилиндр
Автори російськоюИскович-Лотоцкий Ростислав Дмитриевич, Булыга Юрий Владимирович, Манжилевский Александр Дмитриевич
МПК / Мітки
МПК: B21B 1/04
Мітки: плунжерний, гідроциліндр, вібраційний
