Штамп для видавлювання порожнистих деталей з внутрішнім фланцем

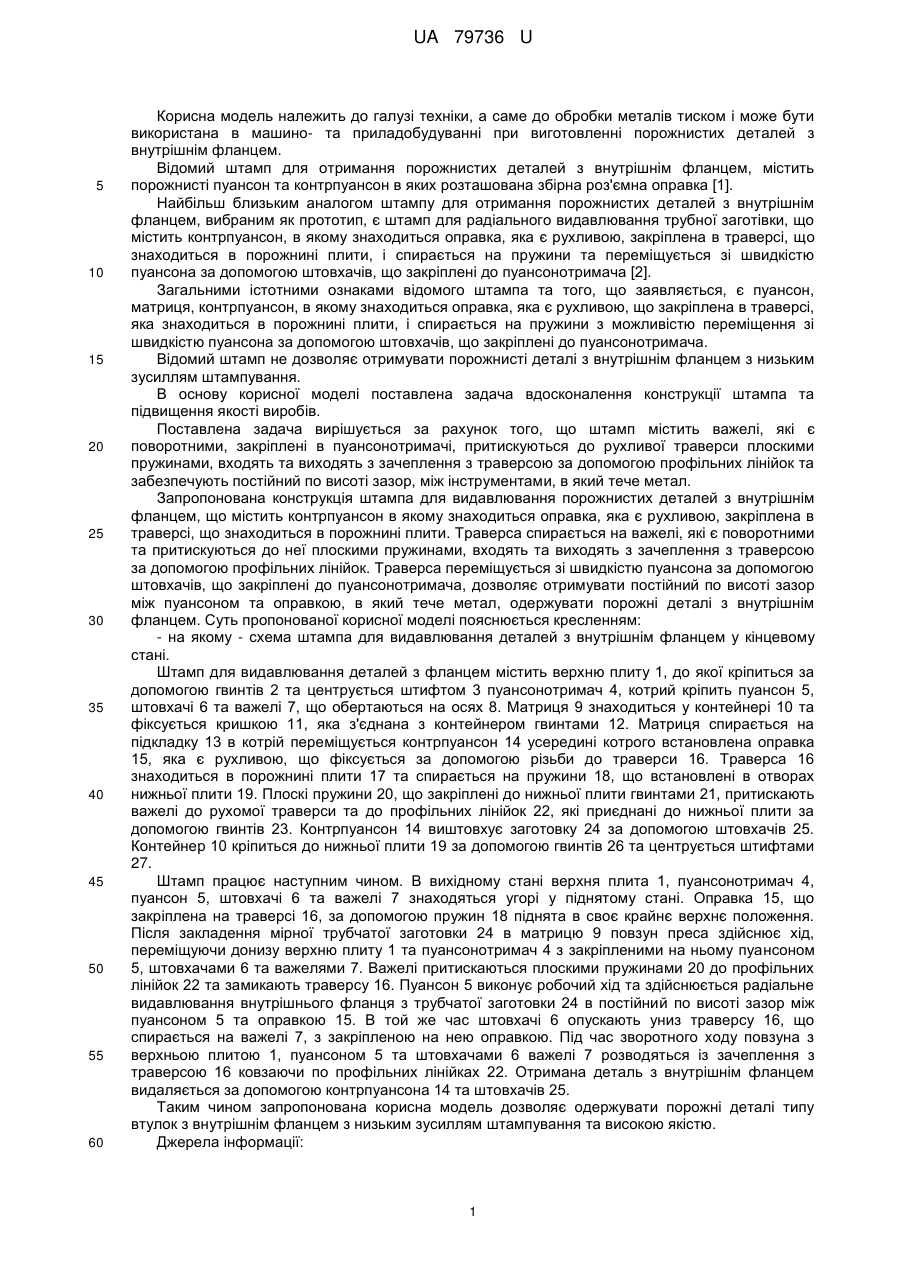

Реферат: UA 79736 U UA 79736 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, а саме до обробки металів тиском і може бути використана в машино- та приладобудуванні при виготовленні порожнистих деталей з внутрішнім фланцем. Відомий штамп для отримання порожнистих деталей з внутрішнім фланцем, містить порожнисті пуансон та контрпуансон в яких розташована збірна роз'ємна оправка [1]. Найбільш близьким аналогом штампу для отримання порожнистих деталей з внутрішнім фланцем, вибраним як прототип, є штамп для радіального видавлювання трубної заготівки, що містить контрпуансон, в якому знаходиться оправка, яка є рухливою, закріплена в траверсі, що знаходиться в порожнині плити, і спирається на пружини та переміщується зі швидкістю пуансона за допомогою штовхачів, що закріплені до пуансонотримача [2]. Загальними істотними ознаками відомого штампа та того, що заявляється, є пуансон, матриця, контрпуансон, в якому знаходиться оправка, яка є рухливою, що закріплена в траверсі, яка знаходиться в порожнині плити, і спирається на пружини з можливістю переміщення зі швидкістю пуансона за допомогою штовхачів, що закріплені до пуансонотримача. Відомий штамп не дозволяє отримувати порожнисті деталі з внутрішнім фланцем з низьким зусиллям штампування. В основу корисної моделі поставлена задача вдосконалення конструкції штампа та підвищення якості виробів. Поставлена задача вирішується за рахунок того, що штамп містить важелі, які є поворотними, закріплені в пуансонотримачі, притискуються до рухливої траверси плоскими пружинами, входять та виходять з зачеплення з траверсою за допомогою профільних лінійок та забезпечують постійний по висоті зазор, між інструментами, в який тече метал. Запропонована конструкція штампа для видавлювання порожнистих деталей з внутрішнім фланцем, що містить контрпуансон в якому знаходиться оправка, яка є рухливою, закріплена в траверсі, що знаходиться в порожнині плити. Траверса спирається на важелі, які є поворотними та притискуються до неї плоскими пружинами, входять та виходять з зачеплення з траверсою за допомогою профільних лінійок. Траверса переміщується зі швидкістю пуансона за допомогою штовхачів, що закріплені до пуансонотримача, дозволяє отримувати постійний по висоті зазор між пуансоном та оправкою, в який тече метал, одержувати порожні деталі з внутрішнім фланцем. Суть пропонованої корисної моделі пояснюється кресленням: - на якому - схема штампа для видавлювання деталей з внутрішнім фланцем у кінцевому стані. Штамп для видавлювання деталей з фланцем містить верхню плиту 1, до якої кріпиться за допомогою гвинтів 2 та центрується штифтом 3 пуансонотримач 4, котрий кріпить пуансон 5, штовхачі 6 та важелі 7, що обертаються на осях 8. Матриця 9 знаходиться у контейнері 10 та фіксується кришкою 11, яка з'єднана з контейнером гвинтами 12. Матриця спирається на підкладку 13 в котрій переміщується контрпуансон 14 усередині котрого встановлена оправка 15, яка є рухливою, що фіксується за допомогою різьби до траверси 16. Траверса 16 знаходиться в порожнині плити 17 та спирається на пружини 18, що встановлені в отворах нижньої плити 19. Плоскі пружини 20, що закріплені до нижньої плити гвинтами 21, притискають важелі до рухомої траверси та до профільних лінійок 22, які приєднані до нижньої плити за допомогою гвинтів 23. Контрпуансон 14 виштовхує заготовку 24 за допомогою штовхачів 25. Контейнер 10 кріпиться до нижньої плити 19 за допомогою гвинтів 26 та центрується штифтами 27. Штамп працює наступним чином. В вихідному стані верхня плита 1, пуансонотримач 4, пуансон 5, штовхачі 6 та важелі 7 знаходяться угорі у піднятому стані. Оправка 15, що закріплена на траверсі 16, за допомогою пружин 18 піднята в своє крайнє верхнє положення. Після закладення мірної трубчатої заготовки 24 в матрицю 9 повзун преса здійснює хід, переміщуючи донизу верхню плиту 1 та пуансонотримач 4 з закріпленими на ньому пуансоном 5, штовхачами 6 та важелями 7. Важелі притискаються плоскими пружинами 20 до профільних лінійок 22 та замикають траверсу 16. Пуансон 5 виконує робочий хід та здійснюється радіальне видавлювання внутрішнього фланця з трубчатої заготовки 24 в постійний по висоті зазор між пуансоном 5 та оправкою 15. В той же час штовхачі 6 опускають униз траверсу 16, що спирається на важелі 7, з закріпленою на нею оправкою. Під час зворотного ходу повзуна з верхньою плитою 1, пуансоном 5 та штовхачами 6 важелі 7 розводяться із зачеплення з траверсою 16 ковзаючи по профільних лінійках 22. Отримана деталь з внутрішнім фланцем видаляється за допомогою контрпуансона 14 та штовхачів 25. Таким чином запропонована корисна модель дозволяє одержувати порожні деталі типу втулок з внутрішнім фланцем з низьким зусиллям штампування та високою якістю. Джерела інформації: 1 UA 79736 U 5 1. Алиева Л.И. Совершенствование процессов холодного выдавливания осесимметричных деталей с фланцем: дис. кандидата тех. наук: 05.03.05 / Алиева Лейла Играмотдиновна. Краматорск, 2006.-298 с. 2. Пат. 51884 Україна, В21J13/02. Штамп для отримання порожнистих деталей з внутрішнім фланцем / Л.І. Алієва, С.В. Мартинов, Н.С. Грудкіна; заявник і патентовласник Донбаська державна машинобудівна академія. - № 200913740; Заявл. 28.12.2009; Опубл. 10.08.2010, Бюл. № 15. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Штамп для видавлювання порожнистих деталей з внутрішнім фланцем, який містить пуансон, матрицю, контрпуансон, в якому знаходиться оправка, яка є рухливою, що закріплена в траверсі, яка знаходиться в порожнині плити, і спирається на пружини з можливістю переміщення зі швидкістю пуансона за допомогою штовхачів, що закріплені до пуансонотримача, який відрізняється тим, що важелі, які є поворотними, закріплені в пуансонотримачі, притискуються до рухливої траверси плоскими пружинами, входять та виходять з зачеплення з траверсою за допомогою профільних лінійок та забезпечують постійний по висоті зазор, між інструментами, в який тече метал. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
