Спосіб виготовлення біметалевих виробів

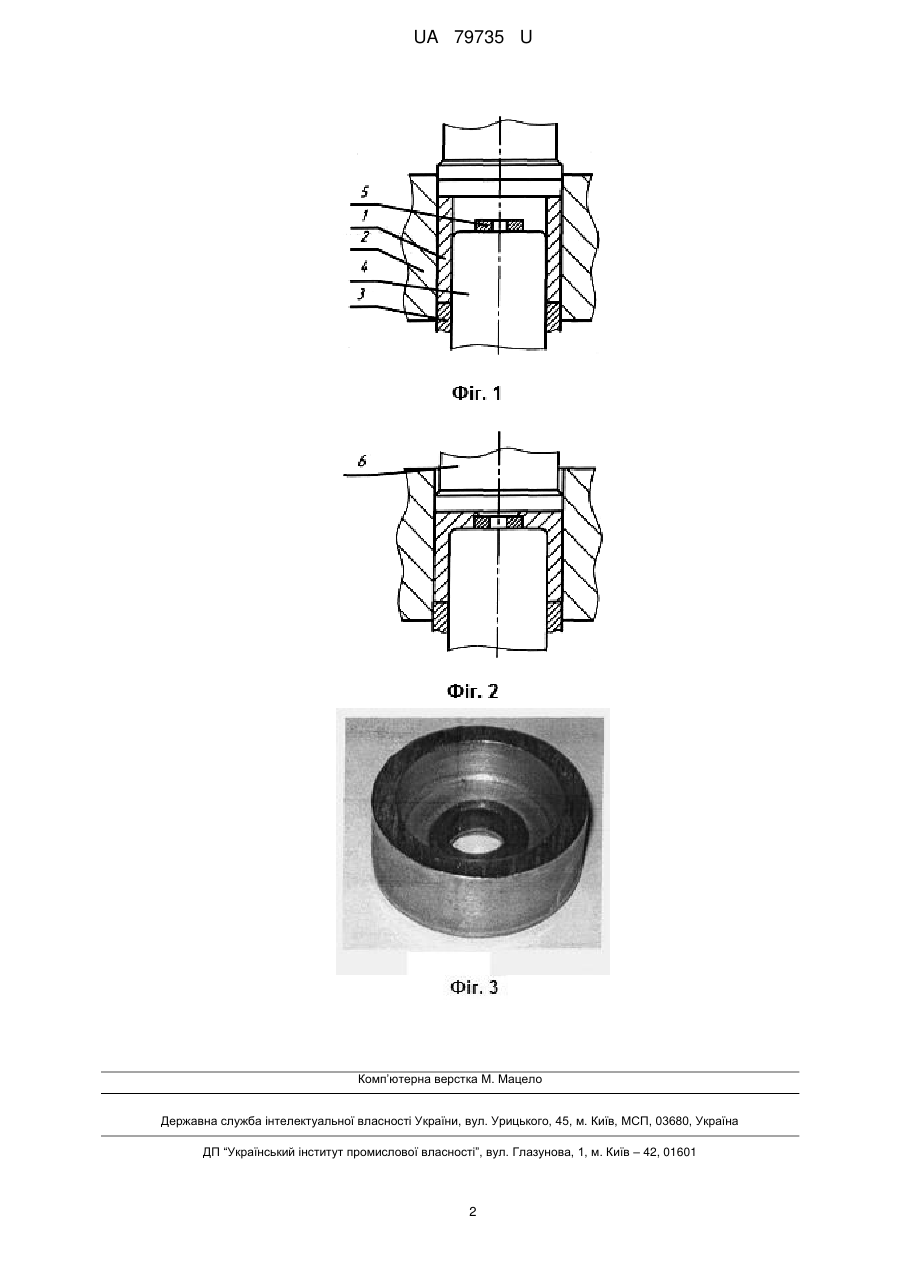

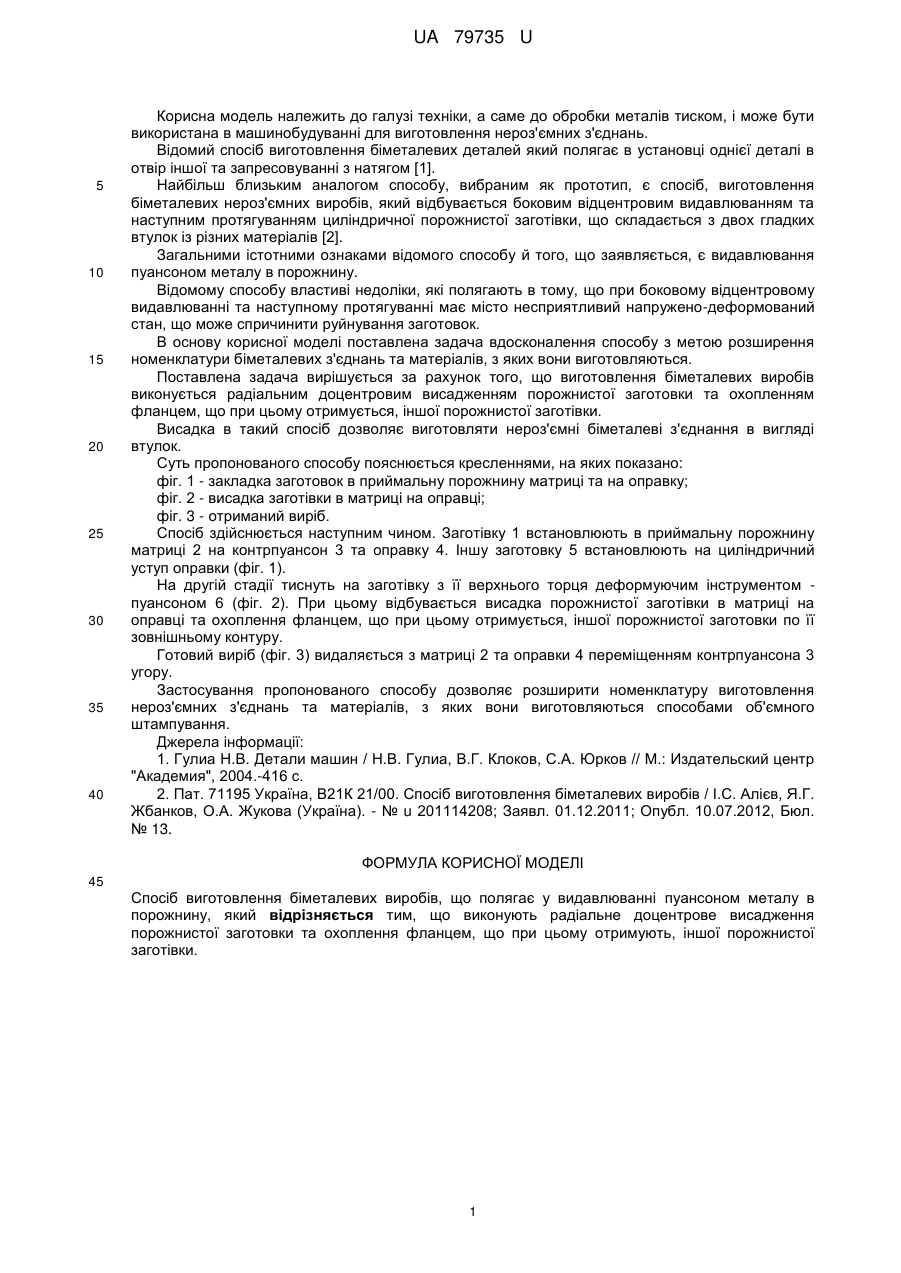

Реферат: UA 79735 U UA 79735 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі техніки, а саме до обробки металів тиском, і може бути використана в машинобудуванні для виготовлення нероз'ємних з'єднань. Відомий спосіб виготовлення біметалевих деталей який полягає в установці однієї деталі в отвір іншої та запресовуванні з натягом [1]. Найбільш близьким аналогом способу, вибраним як прототип, є спосіб, виготовлення біметалевих нероз'ємних виробів, який відбувається боковим відцентровим видавлюванням та наступним протягуванням циліндричної порожнистої заготівки, що складається з двох гладких втулок із різних матеріалів [2]. Загальними істотними ознаками відомого способу й того, що заявляється, є видавлювання пуансоном металу в порожнину. Відомому способу властиві недоліки, які полягають в тому, що при боковому відцентровому видавлюванні та наступному протягуванні має місто несприятливий напружено-деформований стан, що може спричинити руйнування заготовок. В основу корисної моделі поставлена задача вдосконалення способу з метою розширення номенклатури біметалевих з'єднань та матеріалів, з яких вони виготовляються. Поставлена задача вирішується за рахунок того, що виготовлення біметалевих виробів виконується радіальним доцентровим висадженням порожнистої заготовки та охопленням фланцем, що при цьому отримується, іншої порожнистої заготівки. Висадка в такий спосіб дозволяє виготовляти нероз'ємні біметалеві з'єднання в вигляді втулок. Суть пропонованого способу пояснюється кресленнями, на яких показано: фіг. 1 - закладка заготовок в приймальну порожнину матриці та на оправку; фіг. 2 - висадка заготівки в матриці на оправці; фіг. 3 - отриманий виріб. Спосіб здійснюється наступним чином. Заготівку 1 встановлюють в приймальну порожнину матриці 2 на контрпуансон 3 та оправку 4. Іншу заготовку 5 встановлюють на циліндричний уступ оправки (фіг. 1). На другій стадії тиснуть на заготівку з її верхнього торця деформуючим інструментом пуансоном 6 (фіг. 2). При цьому відбувається висадка порожнистої заготівки в матриці на оправці та охоплення фланцем, що при цьому отримується, іншої порожнистої заготовки по її зовнішньому контуру. Готовий виріб (фіг. 3) видаляється з матриці 2 та оправки 4 переміщенням контрпуансона 3 угору. Застосування пропонованого способу дозволяє розширити номенклатуру виготовлення нероз'ємних з'єднань та матеріалів, з яких вони виготовляються способами об'ємного штампування. Джерела інформації: 1. Гулиа Н.В. Детали машин / Н.В. Гулиа, В.Г. Клоков, С.А. Юрков // М.: Издательский центр "Академия", 2004.-416 с. 2. Пат. 71195 Україна, В21К 21/00. Спосіб виготовлення біметалевих виробів / І.С. Алієв, Я.Г. Жбанков, О.А. Жукова (Україна). - № u 201114208; Заявл. 01.12.2011; Опубл. 10.07.2012, Бюл. № 13. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб виготовлення біметалевих виробів, що полягає у видавлюванні пуансоном металу в порожнину, який відрізняється тим, що виконують радіальне доцентрове висадження порожнистої заготовки та охоплення фланцем, що при цьому отримують, іншої порожнистої заготівки. 1 UA 79735 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
