Аксіальний трансформатор

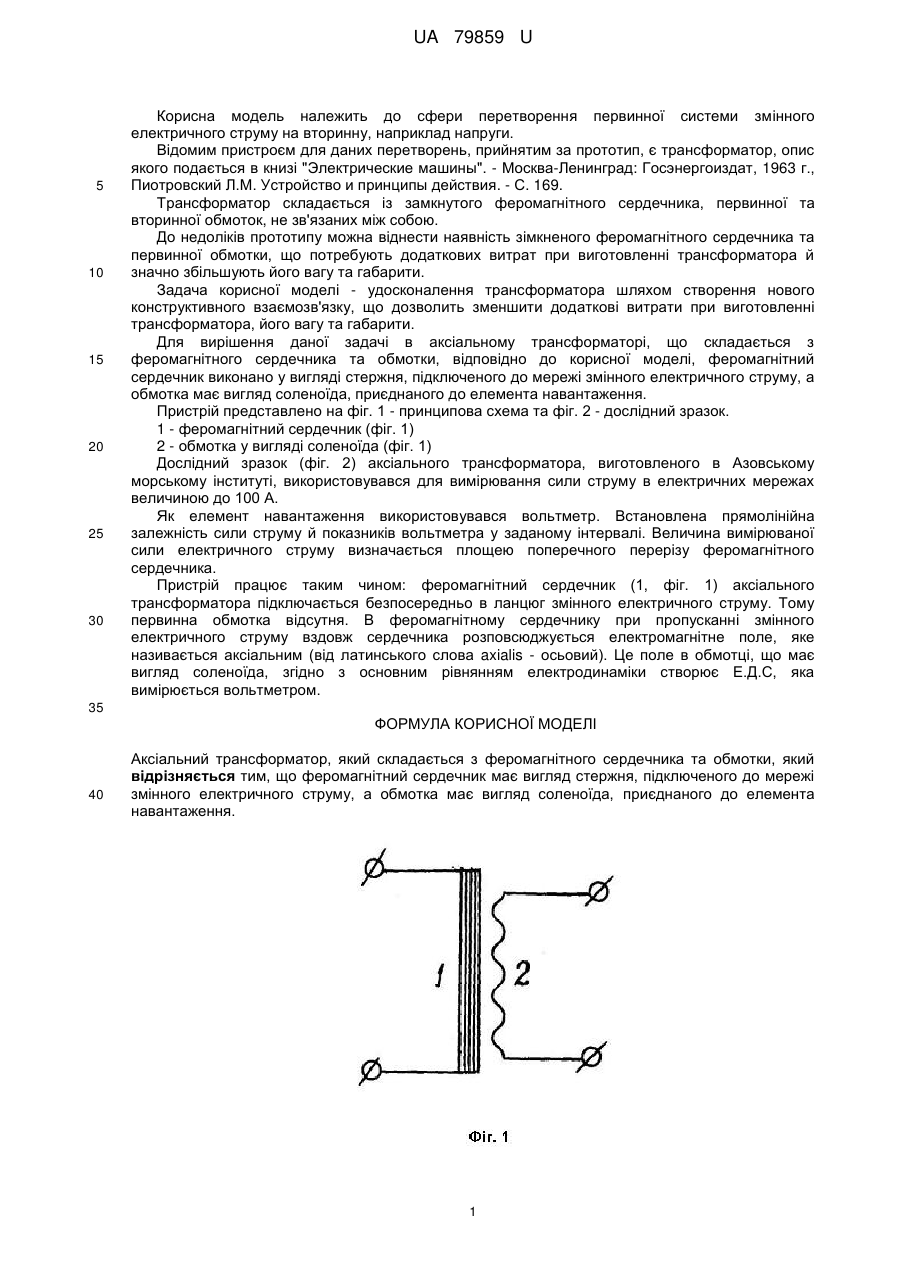

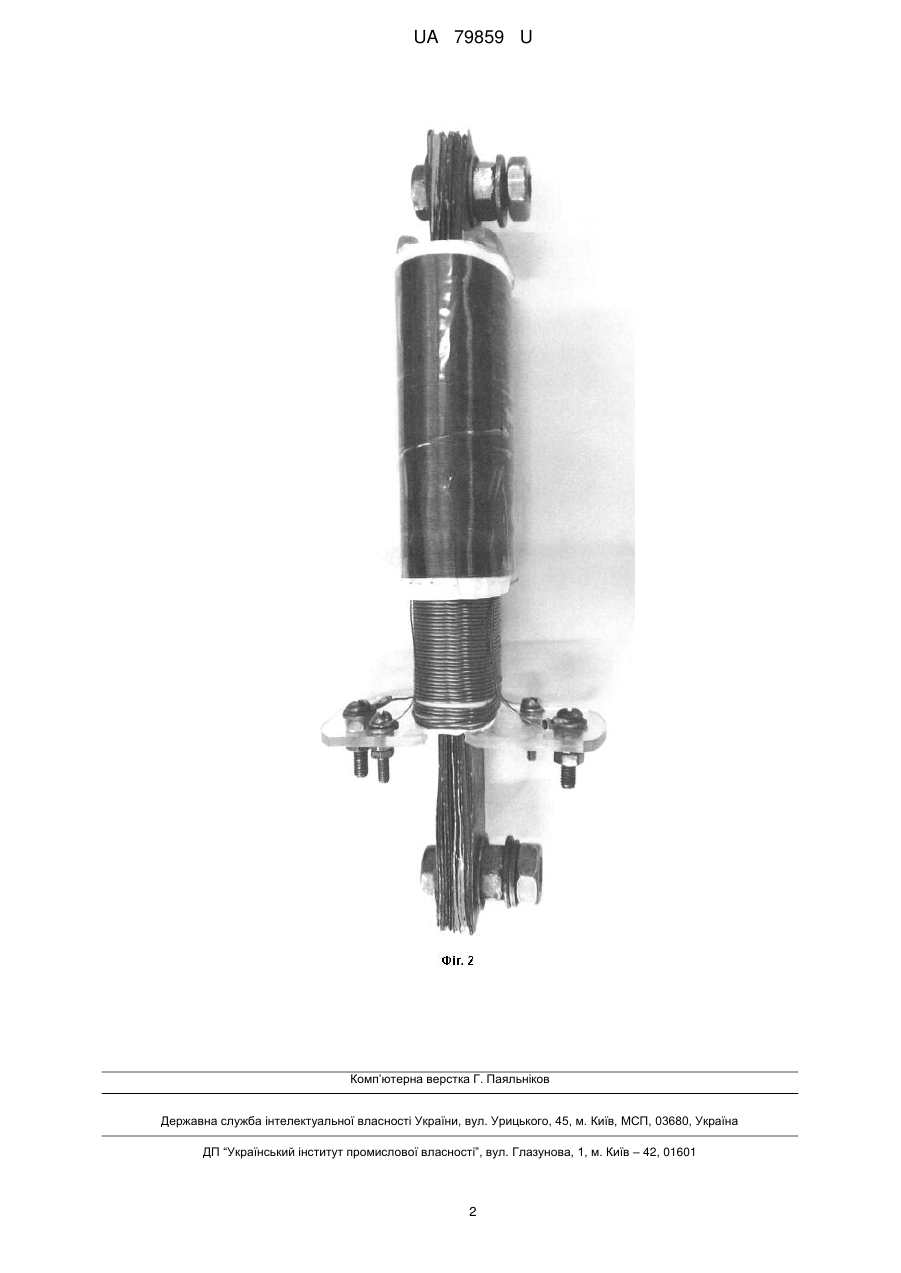

Реферат: UA 79859 U UA 79859 U 5 10 15 20 25 30 Корисна модель належить до сфери перетворення первинної системи змінного електричного струму на вторинну, наприклад напруги. Відомим пристроєм для даних перетворень, прийнятим за прототип, є трансформатор, опис якого подається в книзі "Электрические машины". - Москва-Ленинград: Госэнергоиздат, 1963 г., Пиотровский Л.М. Устройство и принципы действия. - С. 169. Трансформатор складається із замкнутого феромагнітного сердечника, первинної та вторинної обмоток, не зв'язаних між собою. До недоліків прототипу можна віднести наявність зімкненого феромагнітного сердечника та первинної обмотки, що потребують додаткових витрат при виготовленні трансформатора й значно збільшують його вагу та габарити. Задача корисної моделі - удосконалення трансформатора шляхом створення нового конструктивного взаємозв'язку, що дозволить зменшити додаткові витрати при виготовленні трансформатора, його вагу та габарити. Для вирішення даної задачі в аксіальному трансформаторі, що складається з феромагнітного сердечника та обмотки, відповідно до корисної моделі, феромагнітний сердечник виконано у вигляді стержня, підключеного до мережі змінного електричного струму, а обмотка має вигляд соленоїда, приєднаного до елемента навантаження. Пристрій представлено на фіг. 1 - принципова схема та фіг. 2 - дослідний зразок. 1 - феромагнітний сердечник (фіг. 1) 2 - обмотка у вигляді соленоїда (фіг. 1) Дослідний зразок (фіг. 2) аксіального трансформатора, виготовленого в Азовському морському інституті, використовувався для вимірювання сили струму в електричних мережах величиною до 100 А. Як елемент навантаження використовувався вольтметр. Встановлена прямолінійна залежність сили струму й показників вольтметра у заданому інтервалі. Величина вимірюваної сили електричного струму визначається площею поперечного перерізу феромагнітного сердечника. Пристрій працює таким чином: феромагнітний сердечник (1, фіг. 1) аксіального трансформатора підключається безпосередньо в ланцюг змінного електричного струму. Тому первинна обмотка відсутня. В феромагнітному сердечнику при пропусканні змінного електричного струму вздовж сердечника розповсюджується електромагнітне поле, яке називається аксіальним (від латинського слова axialis - осьовий). Це поле в обмотці, що має вигляд соленоїда, згідно з основним рівнянням електродинаміки створює Е.Д.С, яка вимірюється вольтметром. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Аксіальний трансформатор, який складається з феромагнітного сердечника та обмотки, який відрізняється тим, що феромагнітний сердечник має вигляд стержня, підключеного до мережі змінного електричного струму, а обмотка має вигляд соленоїда, приєднаного до елемента навантаження. 1 UA 79859 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
