Вакуумна насосна станція

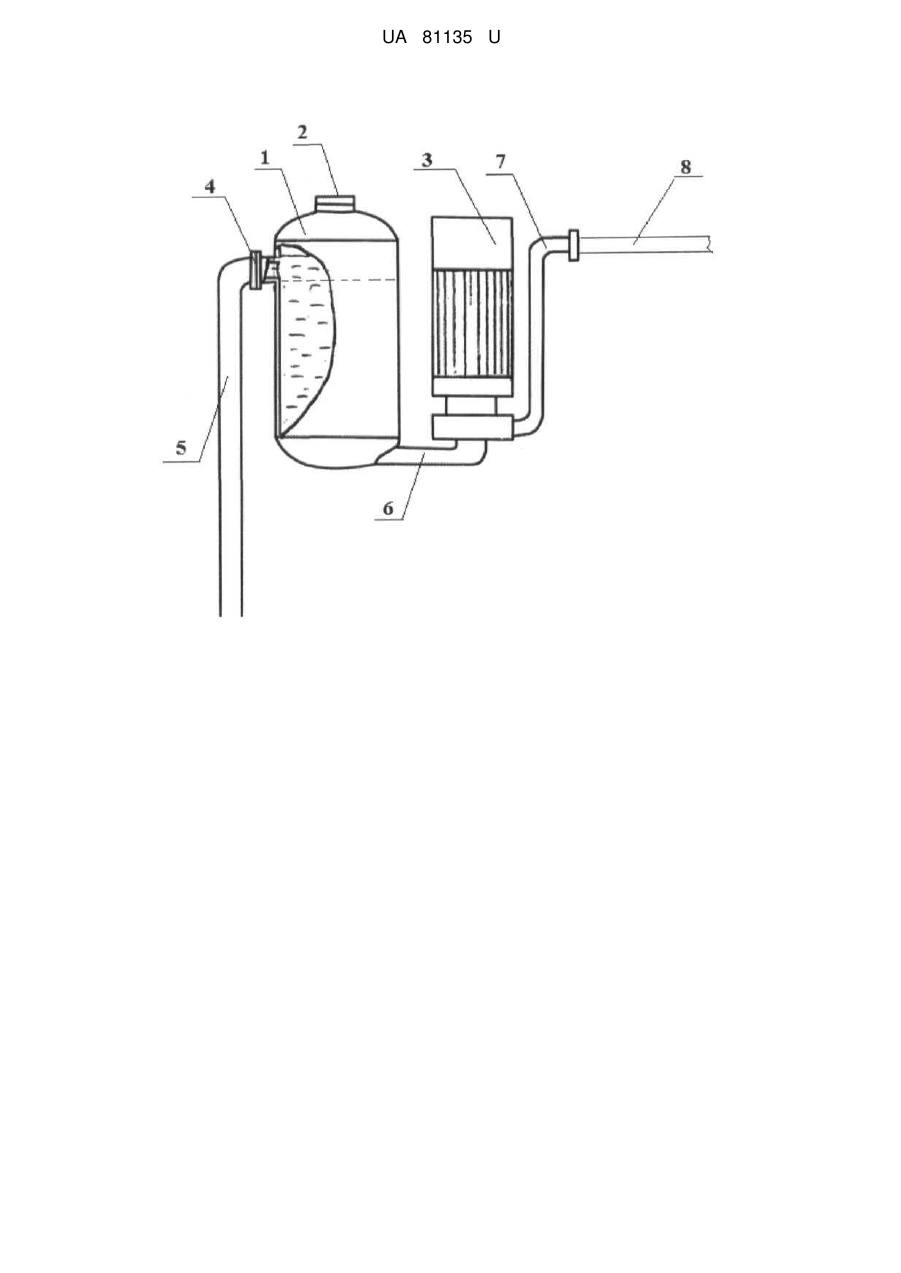

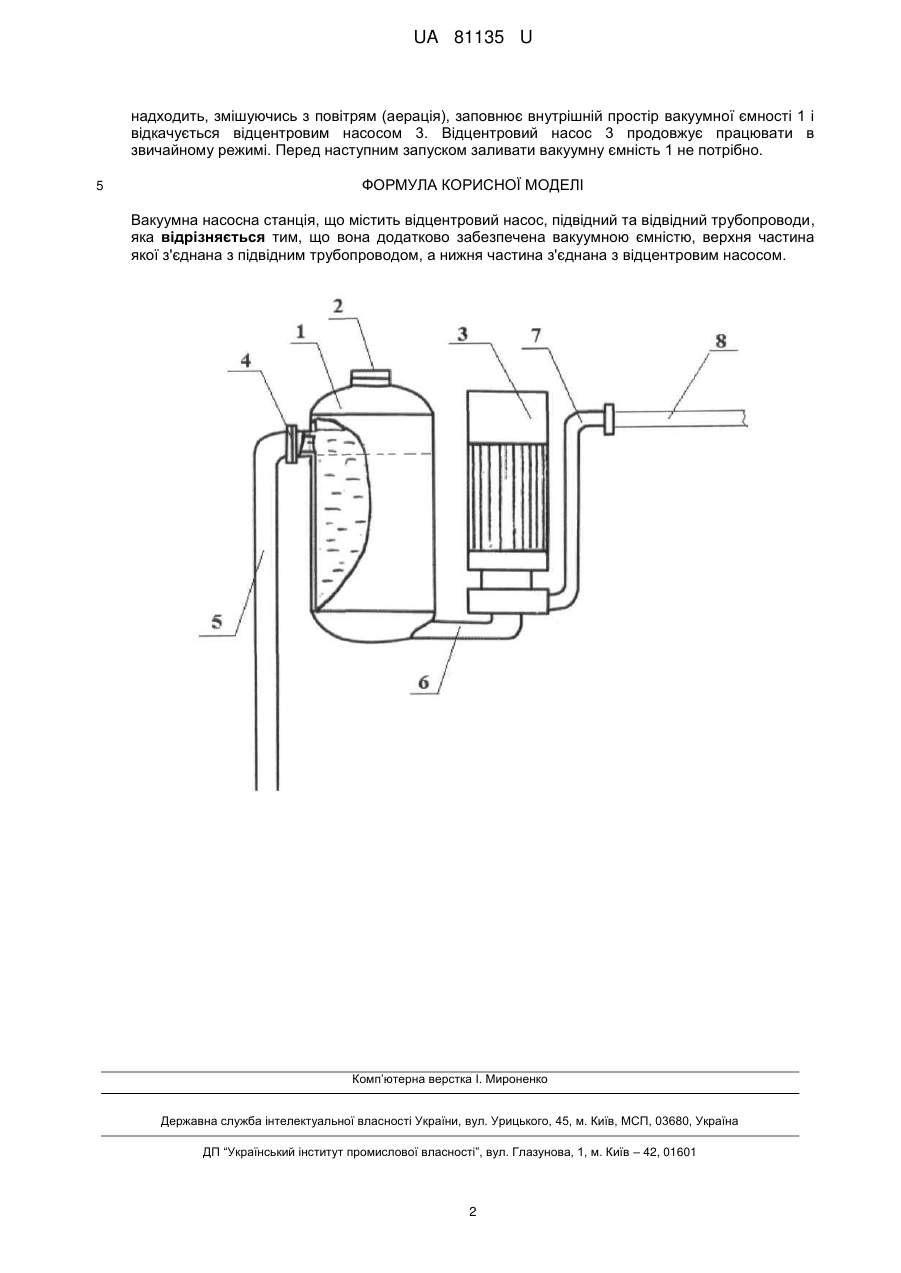

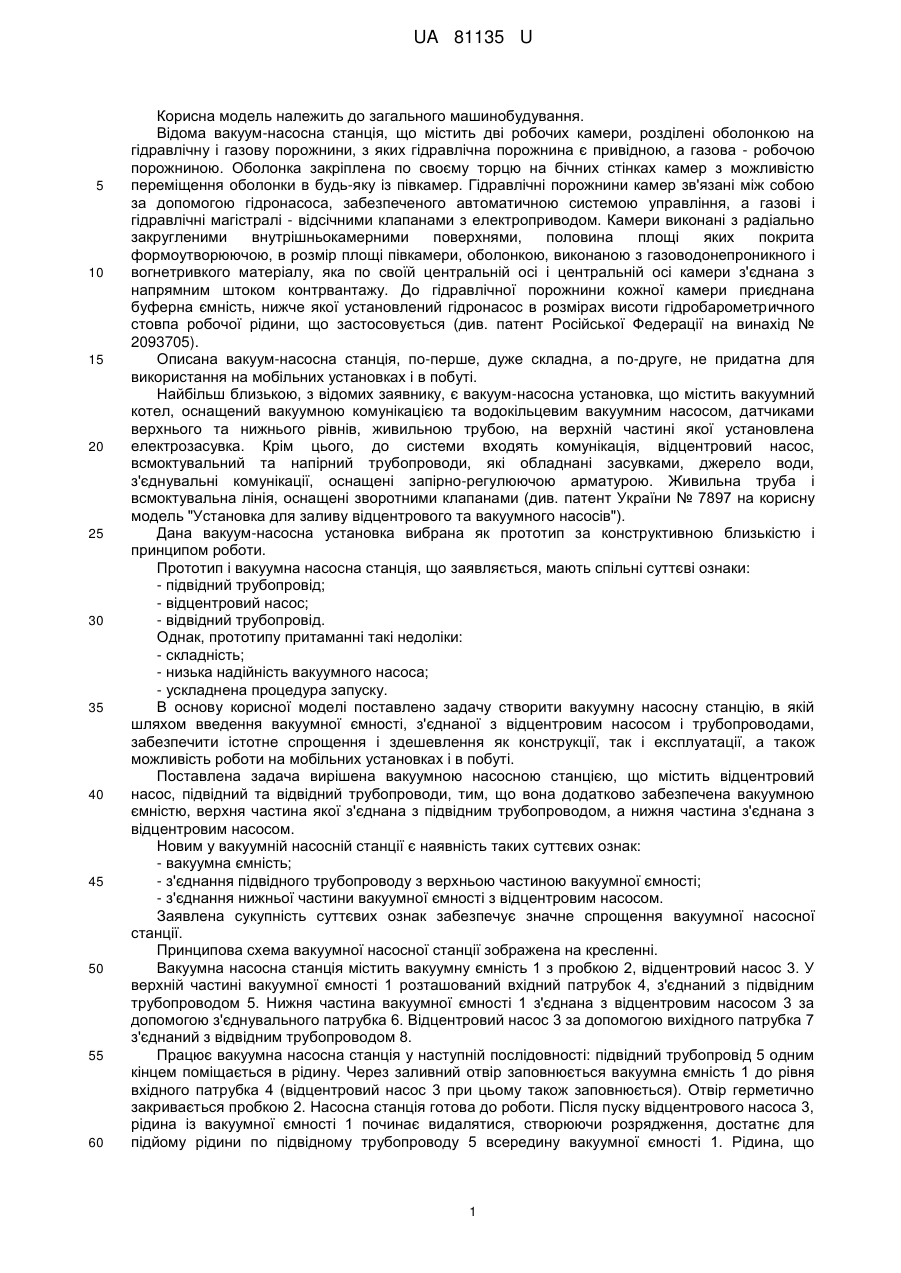

Реферат: Вакуумна насосна станція містить відцентровий насос, підвідний та відвідний трубопроводи, причому вона додатково забезпечена вакуумною ємністю, верхня частина якої з'єднана з підвідним трубопроводом, а нижня частина з'єднана з відцентровим насосом. UA 81135 U (54) ВАКУУМНА НАСОСНА СТАНЦІЯ UA 81135 U UA 81135 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до загального машинобудування. Відома вакуум-насосна станція, що містить дві робочих камери, розділені оболонкою на гідравлічну і газову порожнини, з яких гідравлічна порожнина є привідною, а газова - робочою порожниною. Оболонка закріплена по своєму торцю на бічних стінках камер з можливістю переміщення оболонки в будь-яку із півкамер. Гідравлічні порожнини камер зв'язані між собою за допомогою гідронасоса, забезпеченого автоматичною системою управління, а газові і гідравлічні магістралі - відсічними клапанами з електроприводом. Камери виконані з радіально закругленими внутрішньокамерними поверхнями, половина площі яких покрита формоутворюючою, в розмір площі півкамери, оболонкою, виконаною з газоводонепроникного і вогнетривкого матеріалу, яка по своїй центральній осі і центральній осі камери з'єднана з напрямним штоком контрвантажу. До гідравлічної порожнини кожної камери приєднана буферна ємність, нижче якої установлений гідронасос в розмірах висоти гідробарометричного стовпа робочої рідини, що застосовується (див. патент Російської Федерації на винахід № 2093705). Описана вакуум-насосна станція, по-перше, дуже складна, а по-друге, не придатна для використання на мобільних установках і в побуті. Найбільш близькою, з відомих заявнику, є вакуум-насосна установка, що містить вакуумний котел, оснащений вакуумною комунікацією та водокільцевим вакуумним насосом, датчиками верхнього та нижнього рівнів, живильною трубою, на верхній частині якої установлена електрозасувка. Крім цього, до системи входять комунікація, відцентровий насос, всмоктувальний та напірний трубопроводи, які обладнані засувками, джерело води, з'єднувальні комунікації, оснащені запірно-регулюючою арматурою. Живильна труба і всмоктувальна лінія, оснащені зворотними клапанами (див. патент України № 7897 на корисну модель "Установка для заливу відцентрового та вакуумного насосів"). Дана вакуум-насосна установка вибрана як прототип за конструктивною близькістю і принципом роботи. Прототип і вакуумна насосна станція, що заявляється, мають спільні суттєві ознаки: - підвідний трубопровід; - відцентровий насос; - відвідний трубопровід. Однак, прототипу притаманні такі недоліки: - складність; - низька надійність вакуумного насоса; - ускладнена процедура запуску. В основу корисної моделі поставлено задачу створити вакуумну насосну станцію, в якій шляхом введення вакуумної ємності, з'єднаної з відцентровим насосом і трубопроводами, забезпечити істотне спрощення і здешевлення як конструкції, так і експлуатації, а також можливість роботи на мобільних установках і в побуті. Поставлена задача вирішена вакуумною насосною станцією, що містить відцентровий насос, підвідний та відвідний трубопроводи, тим, що вона додатково забезпечена вакуумною ємністю, верхня частина якої з'єднана з підвідним трубопроводом, а нижня частина з'єднана з відцентровим насосом. Новим у вакуумній насосній станції є наявність таких суттєвих ознак: - вакуумна ємність; - з'єднання підвідного трубопроводу з верхньою частиною вакуумної ємності; - з'єднання нижньої частини вакуумної ємності з відцентровим насосом. Заявлена сукупність суттєвих ознак забезпечує значне спрощення вакуумної насосної станції. Принципова схема вакуумної насосної станції зображена на кресленні. Вакуумна насосна станція містить вакуумну ємність 1 з пробкою 2, відцентровий насос 3. У верхній частині вакуумної ємності 1 розташований вхідний патрубок 4, з'єднаний з підвідним трубопроводом 5. Нижня частина вакуумної ємності 1 з'єднана з відцентровим насосом 3 за допомогою з'єднувального патрубка 6. Відцентровий насос 3 за допомогою вихідного патрубка 7 з'єднаний з відвідним трубопроводом 8. Працює вакуумна насосна станція у наступній послідовності: підвідний трубопровід 5 одним кінцем поміщається в рідину. Через заливний отвір заповнюється вакуумна ємність 1 до рівня вхідного патрубка 4 (відцентровий насос 3 при цьому також заповнюється). Отвір герметично закривається пробкою 2. Насосна станція готова до роботи. Після пуску відцентрового насоса 3, рідина із вакуумної ємності 1 починає видалятися, створюючи розрядження, достатнє для підйому рідини по підвідному трубопроводу 5 всередину вакуумної ємності 1. Рідина, що 1 UA 81135 U надходить, змішуючись з повітрям (аерація), заповнює внутрішній простір вакуумної ємності 1 і відкачується відцентровим насосом 3. Відцентровий насос 3 продовжує працювати в звичайному режимі. Перед наступним запуском заливати вакуумну ємність 1 не потрібно. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Вакуумна насосна станція, що містить відцентровий насос, підвідний та відвідний трубопроводи, яка відрізняється тим, що вона додатково забезпечена вакуумною ємністю, верхня частина якої з'єднана з підвідним трубопроводом, а нижня частина з'єднана з відцентровим насосом. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
