Пристрій для об’ємного дозування в’язкої продукції
Номер патенту: 82929
Опубліковано: 27.08.2013
Автори: Кравець Володимир Миколайович, Іваненко Євген Павлович
Формула / Реферат
Пристрій для об'ємного дозування в'язкої продукції, який містить продуктовий бак, вимірювальний циліндр та поршень, який відрізняється тим, що він оснащений двома однаковими впускним і випускним зворотними клапанами.
Текст

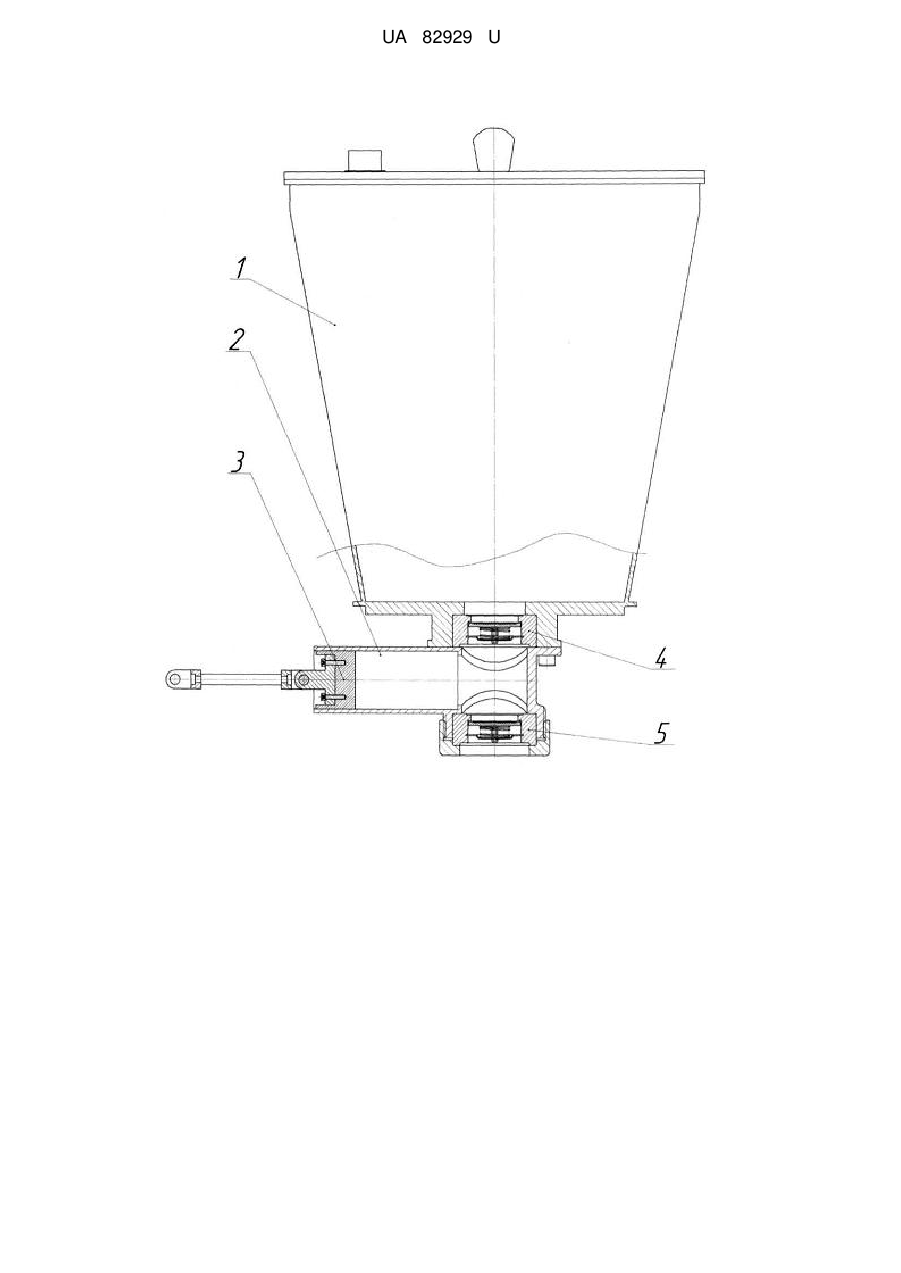

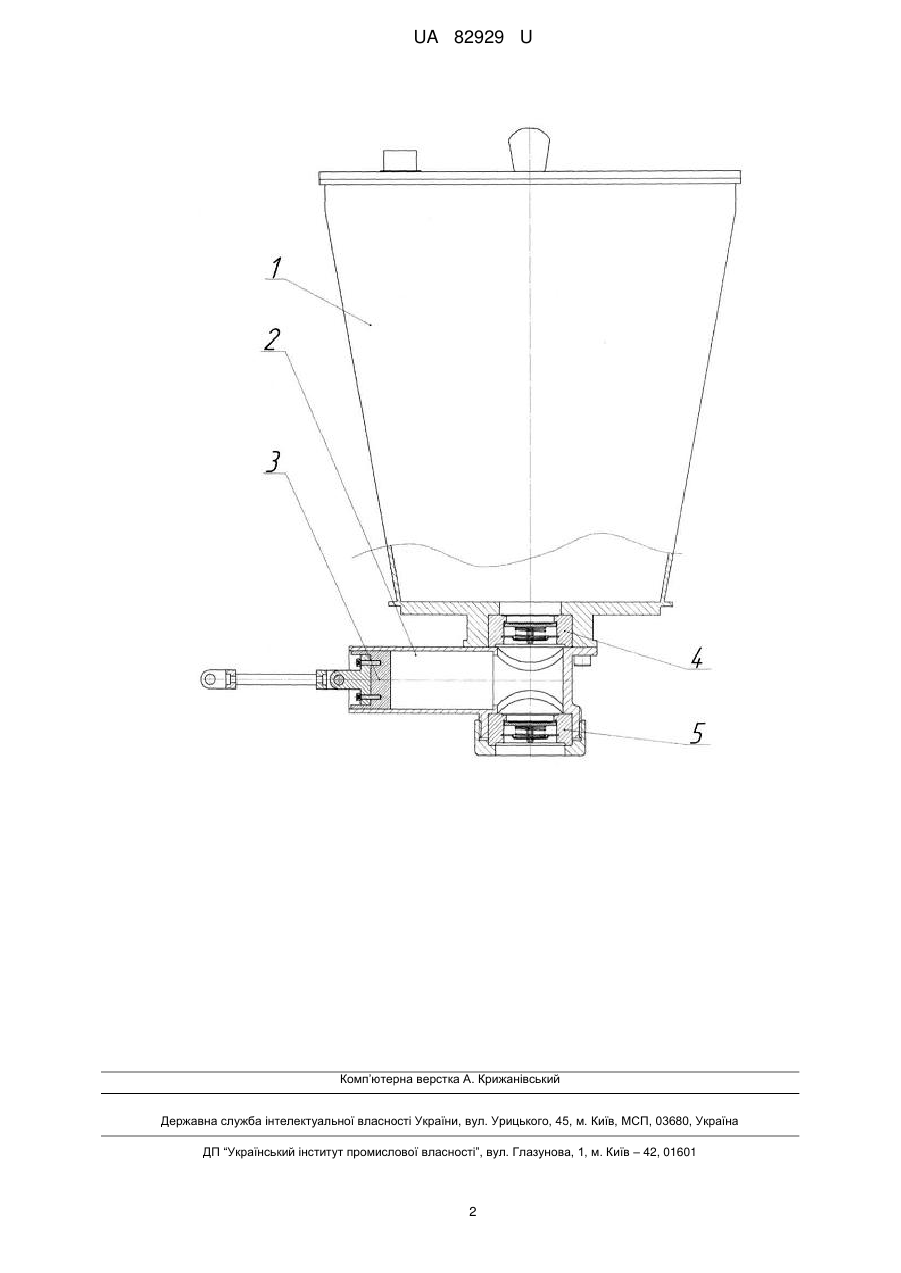

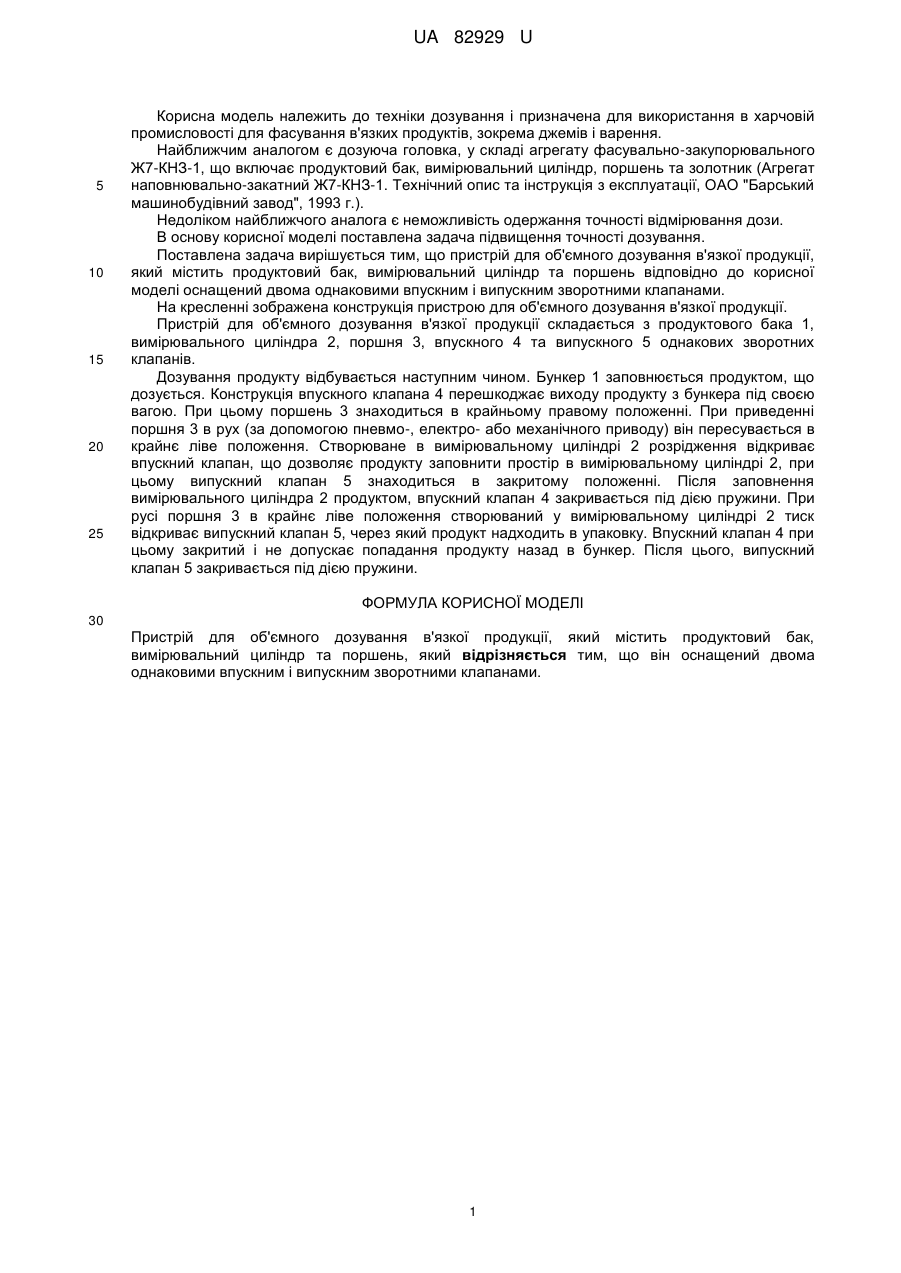

Реферат: UA 82929 U UA 82929 U 5 10 15 20 25 Корисна модель належить до техніки дозування і призначена для використання в харчовій промисловості для фасування в'язких продуктів, зокрема джемів і варення. Найближчим аналогом є дозуюча головка, у складі агрегату фасувально-закупорювального Ж7-КНЗ-1, що включає продуктовий бак, вимірювальний циліндр, поршень та золотник (Агрегат наповнювально-закатний Ж7-КНЗ-1. Технічний опис та інструкція з експлуатації, ОАО "Барський машинобудівний завод", 1993 г.). Недоліком найближчого аналога є неможливість одержання точності відмірювання дози. В основу корисної моделі поставлена задача підвищення точності дозування. Поставлена задача вирішується тим, що пристрій для об'ємного дозування в'язкої продукції, який містить продуктовий бак, вимірювальний циліндр та поршень відповідно до корисної моделі оснащений двома однаковими впускним і випускним зворотними клапанами. На кресленні зображена конструкція пристрою для об'ємного дозування в'язкої продукції. Пристрій для об'ємного дозування в'язкої продукції складається з продуктового бака 1, вимірювального циліндра 2, поршня 3, впускного 4 та випускного 5 однакових зворотних клапанів. Дозування продукту відбувається наступним чином. Бункер 1 заповнюється продуктом, що дозується. Конструкція впускного клапана 4 перешкоджає виходу продукту з бункера під своєю вагою. При цьому поршень 3 знаходиться в крайньому правому положенні. При приведенні поршня 3 в рух (за допомогою пневмо-, електро- або механічного приводу) він пересувається в крайнє ліве положення. Створюване в вимірювальному циліндрі 2 розрідження відкриває впускний клапан, що дозволяє продукту заповнити простір в вимірювальному циліндрі 2, при цьому випускний клапан 5 знаходиться в закритому положенні. Після заповнення вимірювального циліндра 2 продуктом, впускний клапан 4 закривається під дією пружини. При русі поршня 3 в крайнє ліве положення створюваний у вимірювальному циліндрі 2 тиск відкриває випускний клапан 5, через який продукт надходить в упаковку. Впускний клапан 4 при цьому закритий і не допускає попадання продукту назад в бункер. Після цього, випускний клапан 5 закривається під дією пружини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для об'ємного дозування в'язкої продукції, який містить продуктовий бак, вимірювальний циліндр та поршень, який відрізняється тим, що він оснащений двома однаковими впускним і випускним зворотними клапанами. 1 UA 82929 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for volumetric dosing of viscous products
Автори англійськоюKravets Volodymyr Mykolaiovych, Ivanenko Yevhen Pavlovych
Назва патенту російськоюУстройство для объемного дозирования вязкой продукции
Автори російськоюКравец Владимир Николаевич, Иваненко Евгений Павлович
МПК / Мітки
МПК: B65B 3/06
Мітки: об`ємного, продукції, пристрій, дозування, в'язкої
