Подрібнювач зернових кормів

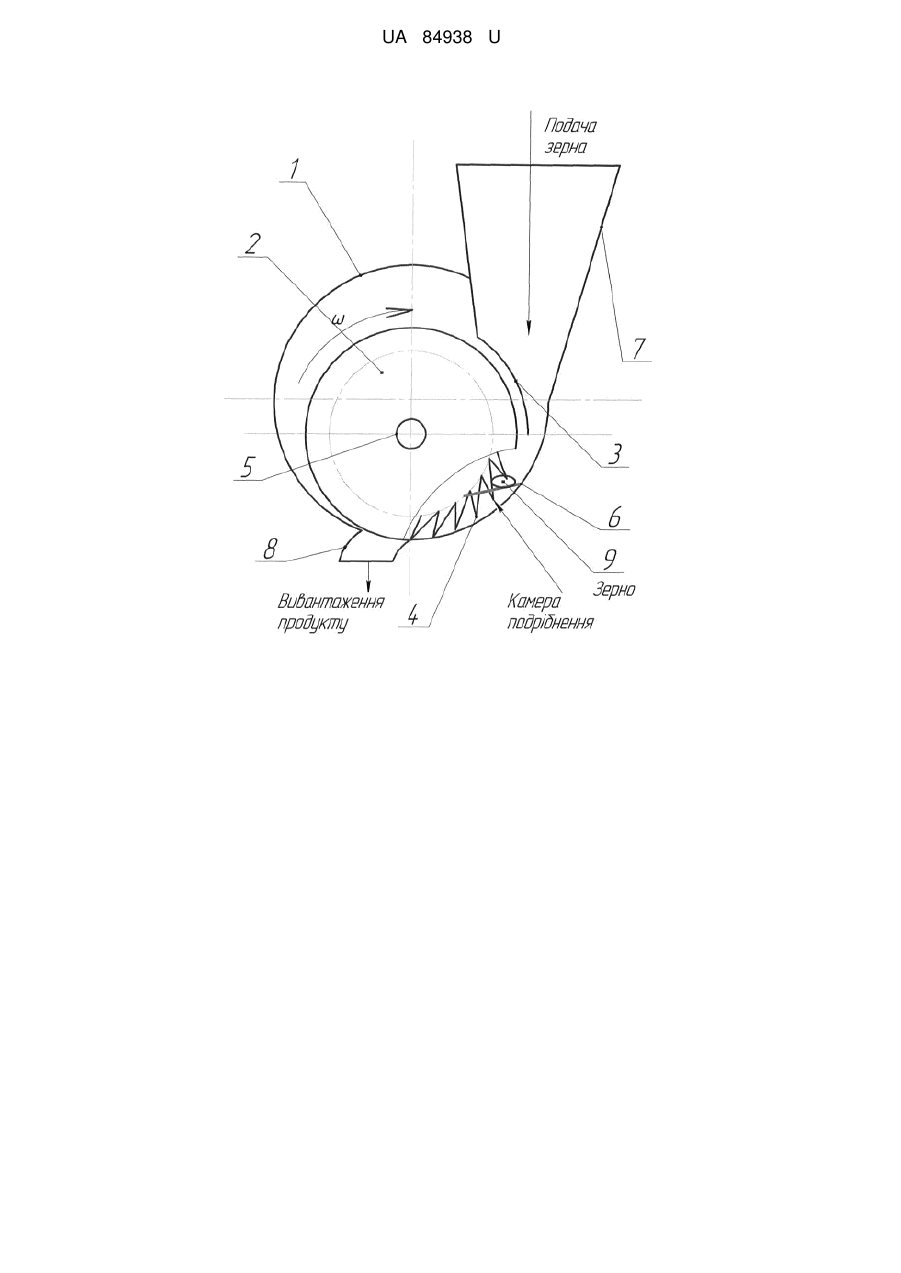

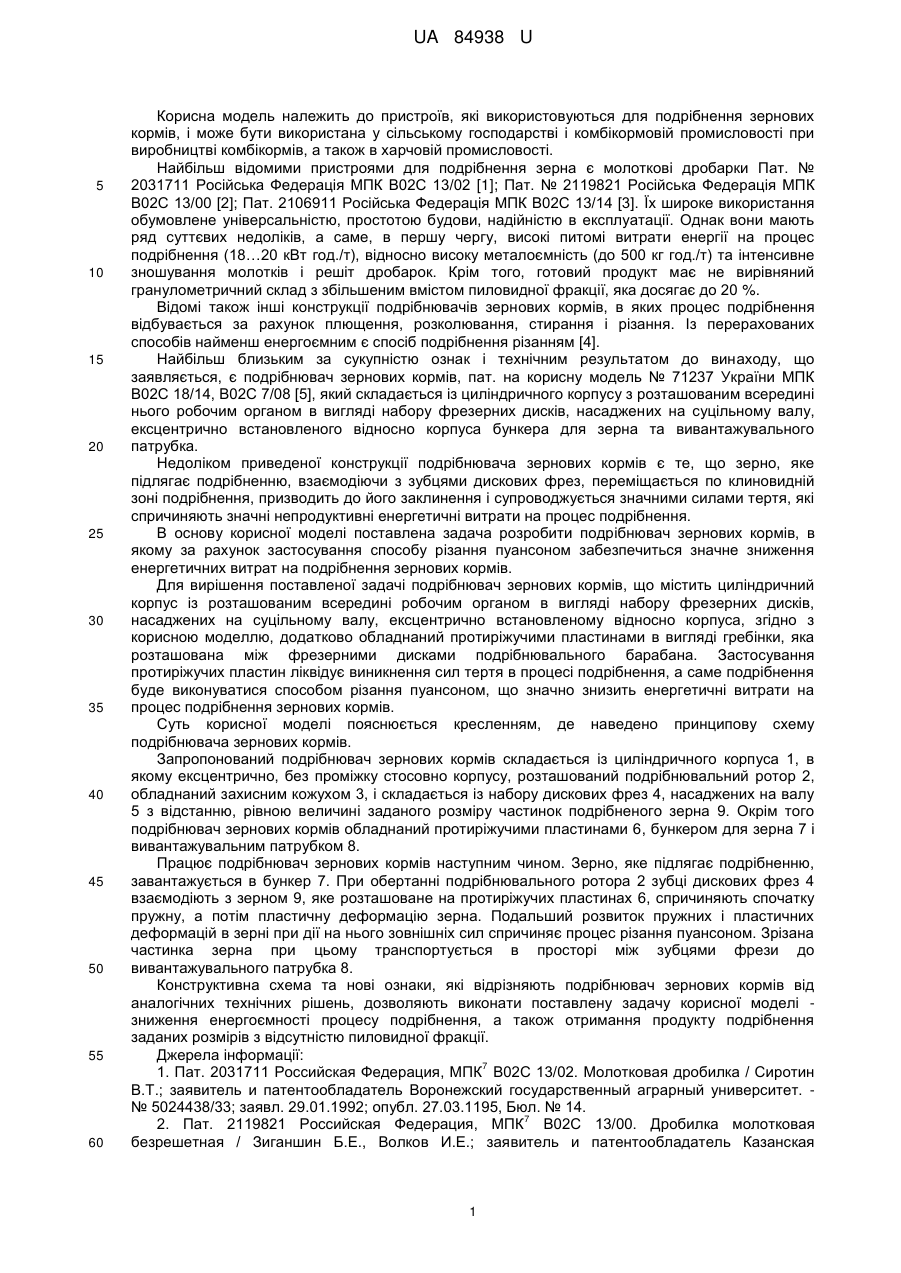

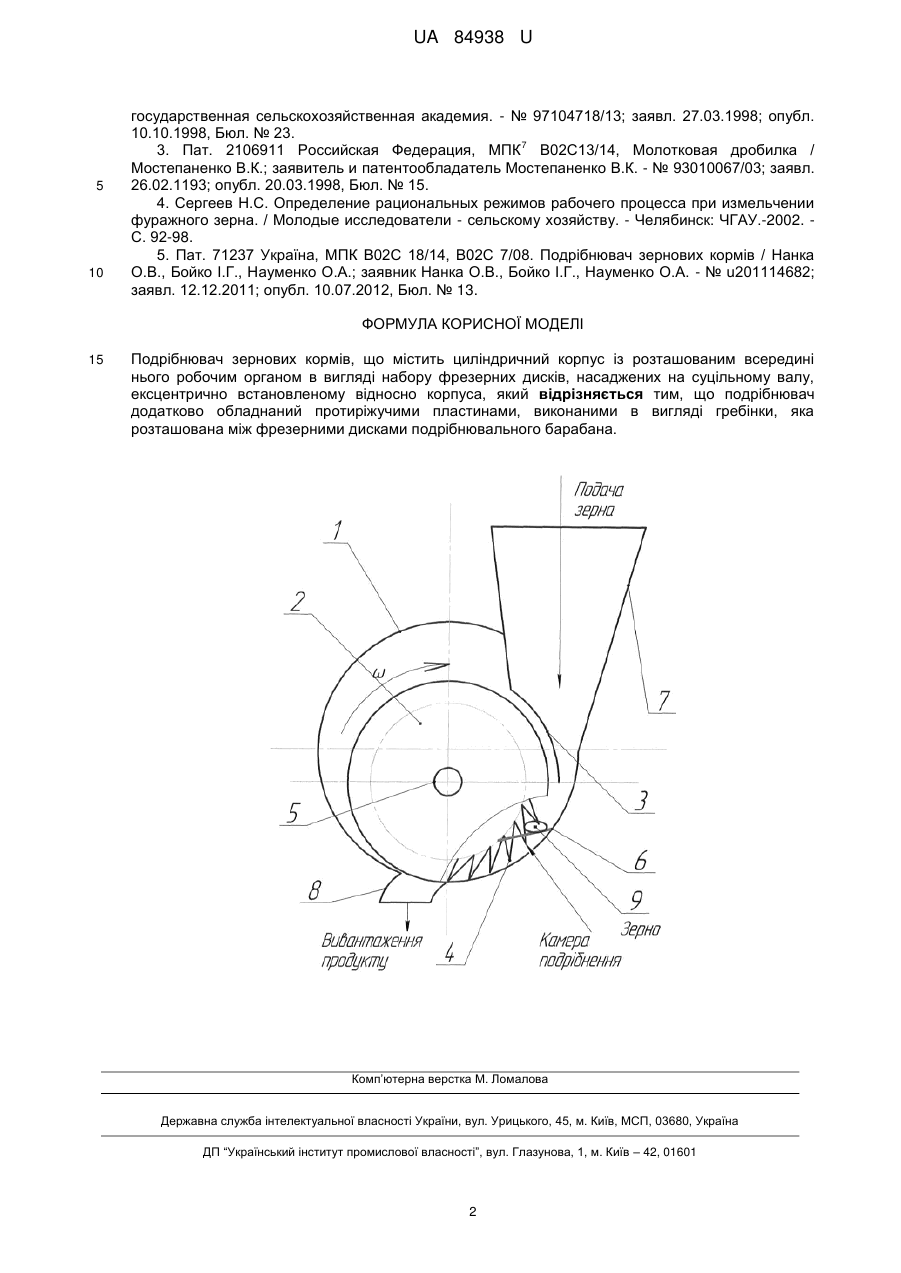

Реферат: Подрібнювач зернових кормів містить циліндричний корпус із розташованим всередині нього робочим органом в вигляді набору фрезерних дисків, насаджених на суцільному валу, ексцентрично встановленому відносно корпуса. При цьому подрібнювач додатково обладнаний протиріжучими пластинами, виконаними в вигляді гребінки, яка розташована між фрезерними дисками подрібнювального барабана. UA 84938 U (12) UA 84938 U UA 84938 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, які використовуються для подрібнення зернових кормів, і може бути використана у сільському господарстві і комбікормовій промисловості при виробництві комбікормів, а також в харчовій промисловості. Найбільш відомими пристроями для подрібнення зерна є молоткові дробарки Пат. № 2031711 Російська Федерація МПК В02С 13/02 [1]; Пат. № 2119821 Російська Федерація МПК В02С 13/00 [2]; Пат. 2106911 Російська Федерація МПК В02С 13/14 [3]. Їх широке використання обумовлене універсальністю, простотою будови, надійністю в експлуатації. Однак вони мають ряд суттєвих недоліків, а саме, в першу чергу, високі питомі витрати енергії на процес подрібнення (18…20 кВт год./т), відносно високу металоємність (до 500 кг год./т) та інтенсивне зношування молотків і решіт дробарок. Крім того, готовий продукт має не вирівняний гранулометричний склад з збільшеним вмістом пиловидної фракції, яка досягає до 20 %. Відомі також інші конструкції подрібнювачів зернових кормів, в яких процес подрібнення відбувається за рахунок плющення, розколювання, стирання і різання. Із перерахованих способів найменш енергоємним є спосіб подрібнення різанням [4]. Найбільш близьким за сукупністю ознак і технічним результатом до винаходу, що заявляється, є подрібнювач зернових кормів, пат. на корисну модель № 71237 України МПК В02С 18/14, В02С 7/08 [5], який складається із циліндричного корпусу з розташованим всередині нього робочим органом в вигляді набору фрезерних дисків, насаджених на суцільному валу, ексцентрично встановленого відносно корпуса бункера для зерна та вивантажувального патрубка. Недоліком приведеної конструкції подрібнювача зернових кормів є те, що зерно, яке підлягає подрібненню, взаємодіючи з зубцями дискових фрез, переміщається по клиновидній зоні подрібнення, призводить до його заклинення і супроводжується значними силами тертя, які спричиняють значні непродуктивні енергетичні витрати на процес подрібнення. В основу корисної моделі поставлена задача розробити подрібнювач зернових кормів, в якому за рахунок застосування способу різання пуансоном забезпечиться значне зниження енергетичних витрат на подрібнення зернових кормів. Для вирішення поставленої задачі подрібнювач зернових кормів, що містить циліндричний корпус із розташованим всередині робочим органом в вигляді набору фрезерних дисків, насаджених на суцільному валу, ексцентрично встановленому відносно корпуса, згідно з корисною моделлю, додатково обладнаний протиріжучими пластинами в вигляді гребінки, яка розташована між фрезерними дисками подрібнювального барабана. Застосування протиріжучих пластин ліквідує виникнення сил тертя в процесі подрібнення, а саме подрібнення буде виконуватися способом різання пуансоном, що значно знизить енергетичні витрати на процес подрібнення зернових кормів. Суть корисної моделі пояснюється кресленням, де наведено принципову схему подрібнювача зернових кормів. Запропонований подрібнювач зернових кормів складається із циліндричного корпуса 1, в якому ексцентрично, без проміжку стосовно корпусу, розташований подрібнювальний ротор 2, обладнаний захисним кожухом 3, і складається із набору дискових фрез 4, насаджених на валу 5 з відстанню, рівною величині заданого розміру частинок подрібненого зерна 9. Окрім того подрібнювач зернових кормів обладнаний протиріжучими пластинами 6, бункером для зерна 7 і вивантажувальним патрубком 8. Працює подрібнювач зернових кормів наступним чином. Зерно, яке підлягає подрібненню, завантажується в бункер 7. При обертанні подрібнювального ротора 2 зубці дискових фрез 4 взаємодіють з зерном 9, яке розташоване на протиріжучих пластинах 6, спричиняють спочатку пружну, а потім пластичну деформацію зерна. Подальший розвиток пружних і пластичних деформацій в зерні при дії на нього зовнішніх сил спричиняє процес різання пуансоном. Зрізана частинка зерна при цьому транспортується в просторі між зубцями фрези до вивантажувального патрубка 8. Конструктивна схема та нові ознаки, які відрізняють подрібнювач зернових кормів від аналогічних технічних рішень, дозволяють виконати поставлену задачу корисної моделі зниження енергоємності процесу подрібнення, а також отримання продукту подрібнення заданих розмірів з відсутністю пиловидної фракції. Джерела інформації: 7 1. Пат. 2031711 Российская Федерация, МПК В02С 13/02. Молотковая дробилка / Сиротин В.Т.; заявитель и патентообладатель Воронежский государственный аграрный университет. № 5024438/33; заявл. 29.01.1992; опубл. 27.03.1195, Бюл. № 14. 7 2. Пат. 2119821 Российская Федерация, МПК В02С 13/00. Дробилка молотковая безрешетная / Зиганшин Б.Е., Волков И.Е.; заявитель и патентообладатель Казанская 1 UA 84938 U 5 10 государственная сельскохозяйственная академия. - № 97104718/13; заявл. 27.03.1998; опубл. 10.10.1998, Бюл. № 23. 7 3. Пат. 2106911 Российская Федерация, МПК В02С13/14, Молотковая дробилка / Мостепаненко В.К.; заявитель и патентообладатель Мостепаненко В.К. - № 93010067/03; заявл. 26.02.1193; опубл. 20.03.1998, Бюл. № 15. 4. Сергеев Н.С. Определение рациональных режимов рабочего процесса при измельчении фуражного зерна. / Молодые исследователи - сельскому хозяйству. - Челябинск: ЧГАУ.-2002. С. 92-98. 5. Пат. 71237 Україна, МПК В02С 18/14, В02С 7/08. Подрібнювач зернових кормів / Нанка О.В., Бойко І.Г., Науменко О.А.; заявник Нанка О.В., Бойко І.Г., Науменко О.А. - № u201114682; заявл. 12.12.2011; опубл. 10.07.2012, Бюл. № 13. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Подрібнювач зернових кормів, що містить циліндричний корпус із розташованим всередині нього робочим органом в вигляді набору фрезерних дисків, насаджених на суцільному валу, ексцентрично встановленому відносно корпуса, який відрізняється тим, що подрібнювач додатково обладнаний протиріжучими пластинами, виконаними в вигляді гребінки, яка розташована між фрезерними дисками подрібнювального барабана. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
