Пружна кулачкова муфта

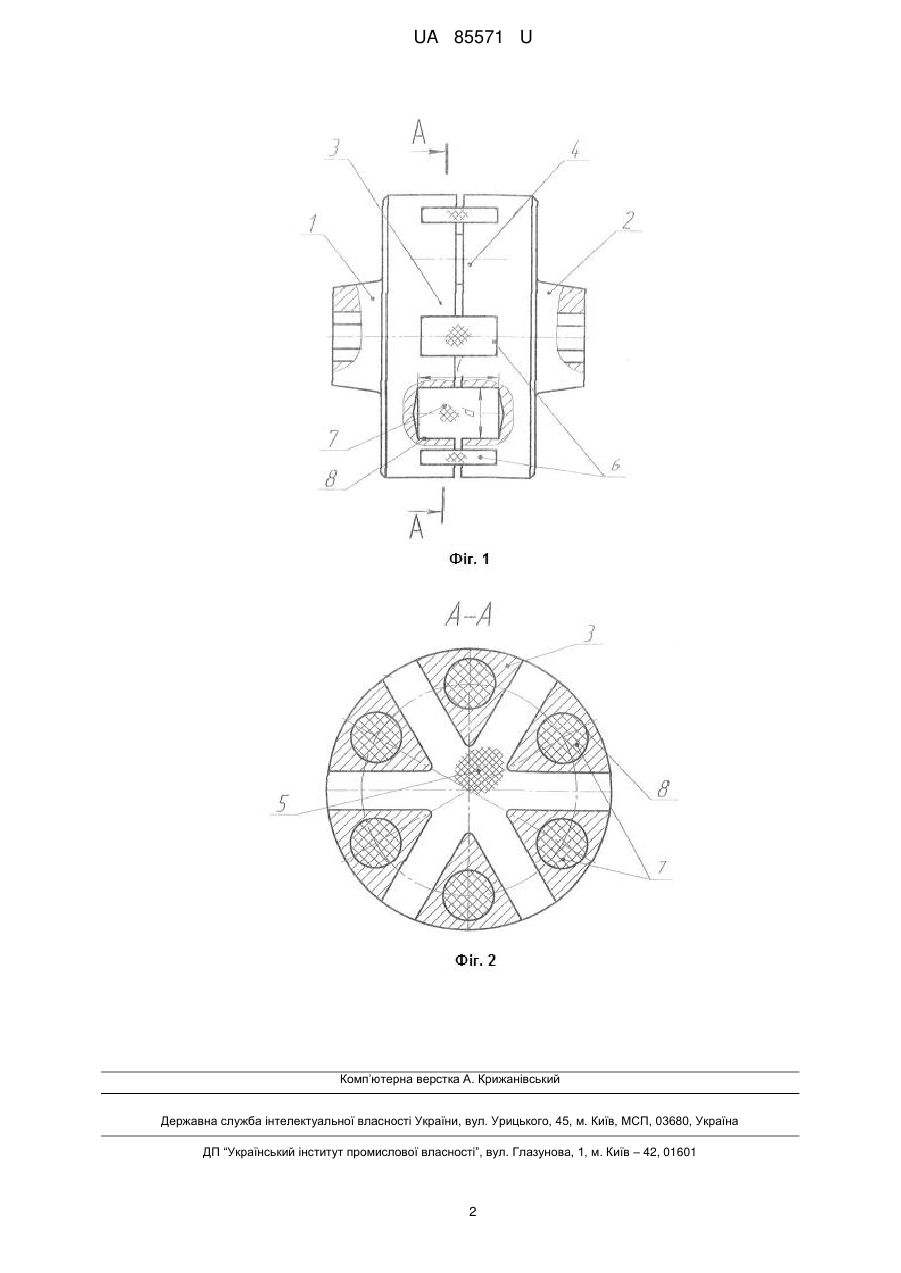

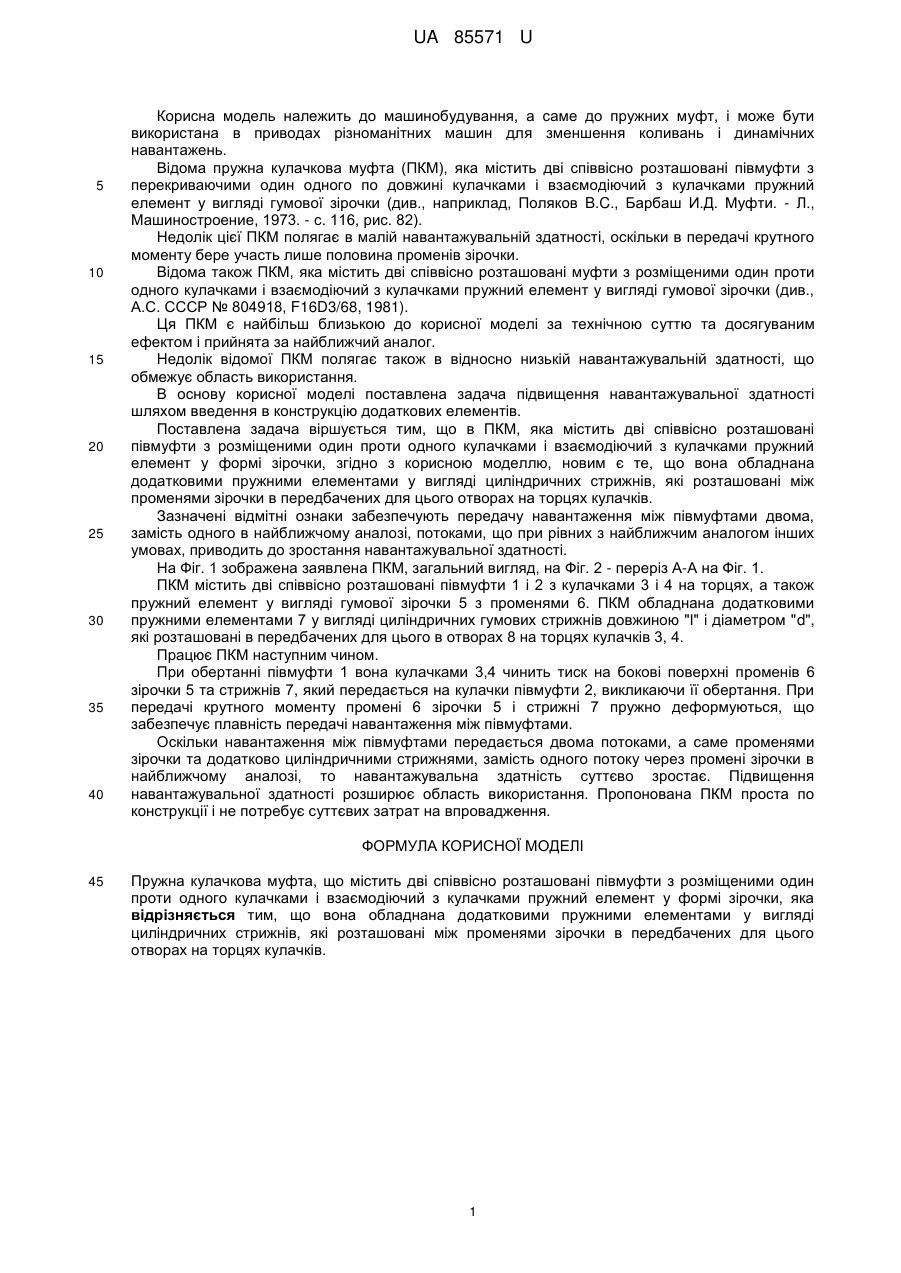

Реферат: UA 85571 U UA 85571 U 5 10 15 20 25 30 35 40 Корисна модель належить до машинобудування, а саме до пружних муфт, і може бути використана в приводах різноманітних машин для зменшення коливань і динамічних навантажень. Відома пружна кулачкова муфта (ПКМ), яка містить дві співвісно розташовані півмуфти з перекриваючими один одного по довжині кулачками і взаємодіючий з кулачками пружний елемент у вигляді гумової зірочки (див., наприклад, Поляков B.C., Барбаш И.Д. Муфти. - Л., Машиностроение, 1973. - с. 116, рис. 82). Недолік цієї ПКМ полягає в малій навантажувальній здатності, оскільки в передачі крутного моменту бере участь лише половина променів зірочки. Відома також ПКМ, яка містить дві співвісно розташовані муфти з розміщеними один проти одного кулачками і взаємодіючий з кулачками пружний елемент у вигляді гумової зірочки (див., А.С. СССР № 804918, F16D3/68, 1981). Ця ПКМ є найбільш близькою до корисної моделі за технічною суттю та досягуваним ефектом і прийнята за найближчий аналог. Недолік відомої ПКМ полягає також в відносно низькій навантажувальній здатності, що обмежує область використання. В основу корисної моделі поставлена задача підвищення навантажувальної здатності шляхом введення в конструкцію додаткових елементів. Поставлена задача віршується тим, що в ПКМ, яка містить дві співвісно розташовані півмуфти з розміщеними один проти одного кулачками і взаємодіючий з кулачками пружний елемент у формі зірочки, згідно з корисною моделлю, новим є те, що вона обладнана додатковими пружними елементами у вигляді циліндричних стрижнів, які розташовані між променями зірочки в передбачених для цього отворах на торцях кулачків. Зазначені відмітні ознаки забезпечують передачу навантаження між півмуфтами двома, замість одного в найближчому аналозі, потоками, що при рівних з найближчим аналогом інших умовах, приводить до зростання навантажувальної здатності. На Фіг. 1 зображена заявлена ПКМ, загальний вигляд, на Фіг. 2 - переріз А-А на Фіг. 1. ПКМ містить дві співвісно розташовані півмуфти 1 і 2 з кулачками 3 і 4 на торцях, а також пружний елемент у вигляді гумової зірочки 5 з променями 6. ПКМ обладнана додатковими пружними елементами 7 у вигляді циліндричних гумових стрижнів довжиною "І" і діаметром "d", які розташовані в передбачених для цього в отворах 8 на торцях кулачків 3, 4. Працює ПКМ наступним чином. При обертанні півмуфти 1 вона кулачками 3,4 чинить тиск на бокові поверхні променів 6 зірочки 5 та стрижнів 7, який передається на кулачки півмуфти 2, викликаючи її обертання. При передачі крутного моменту промені 6 зірочки 5 і стрижні 7 пружно деформуються, що забезпечує плавність передачі навантаження між півмуфтами. Оскільки навантаження між півмуфтами передається двома потоками, а саме променями зірочки та додатково циліндричними стрижнями, замість одного потоку через промені зірочки в найближчому аналозі, то навантажувальна здатність суттєво зростає. Підвищення навантажувальної здатності розширює область використання. Пропонована ПКМ проста по конструкції і не потребує суттєвих затрат на впровадження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пружна кулачкова муфта, що містить дві співвісно розташовані півмуфти з розміщеними один проти одного кулачками і взаємодіючий з кулачками пружний елемент у формі зірочки, яка відрізняється тим, що вона обладнана додатковими пружними елементами у вигляді циліндричних стрижнів, які розташовані між променями зірочки в передбачених для цього отворах на торцях кулачків. 1 UA 85571 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
