Пристрій для подрібнення

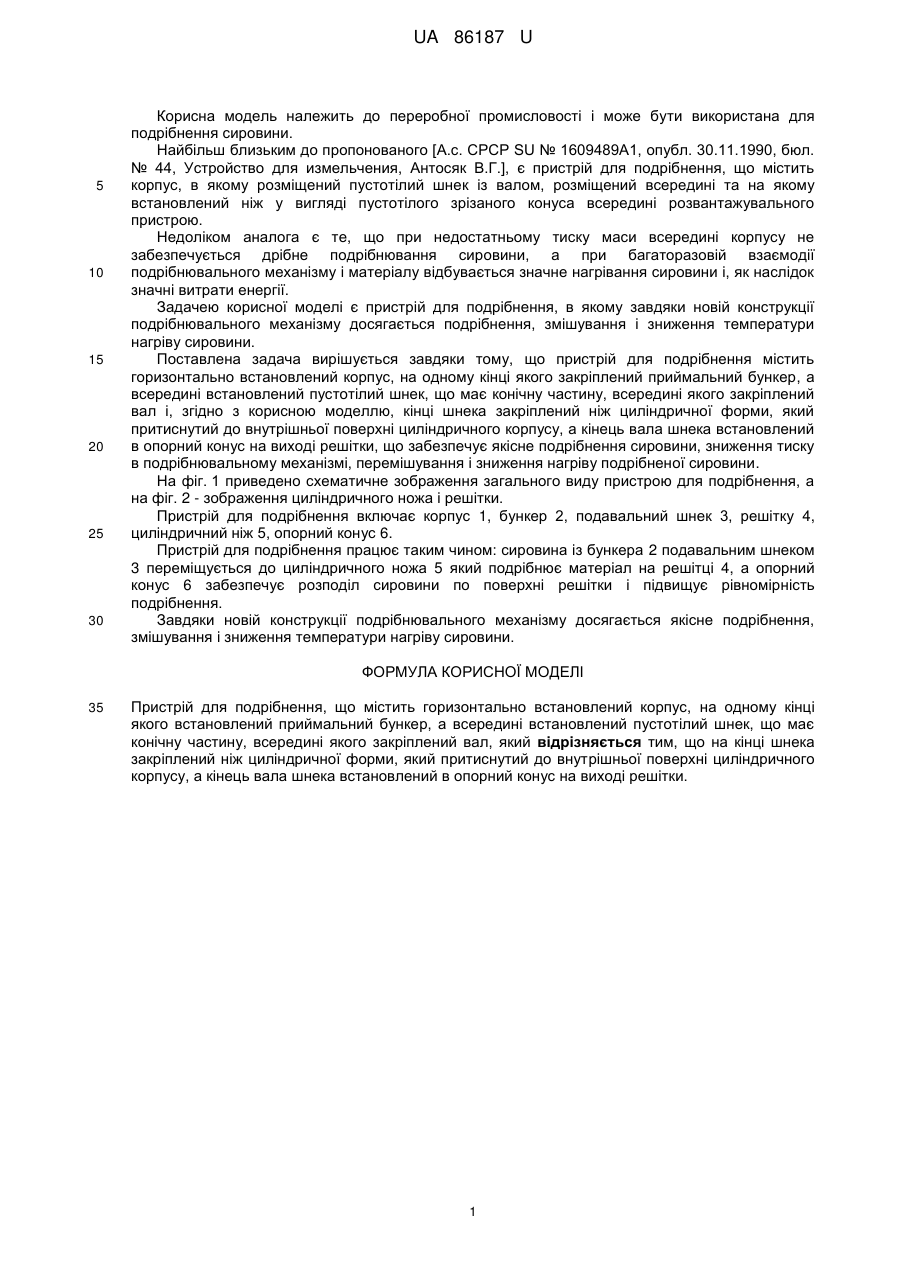

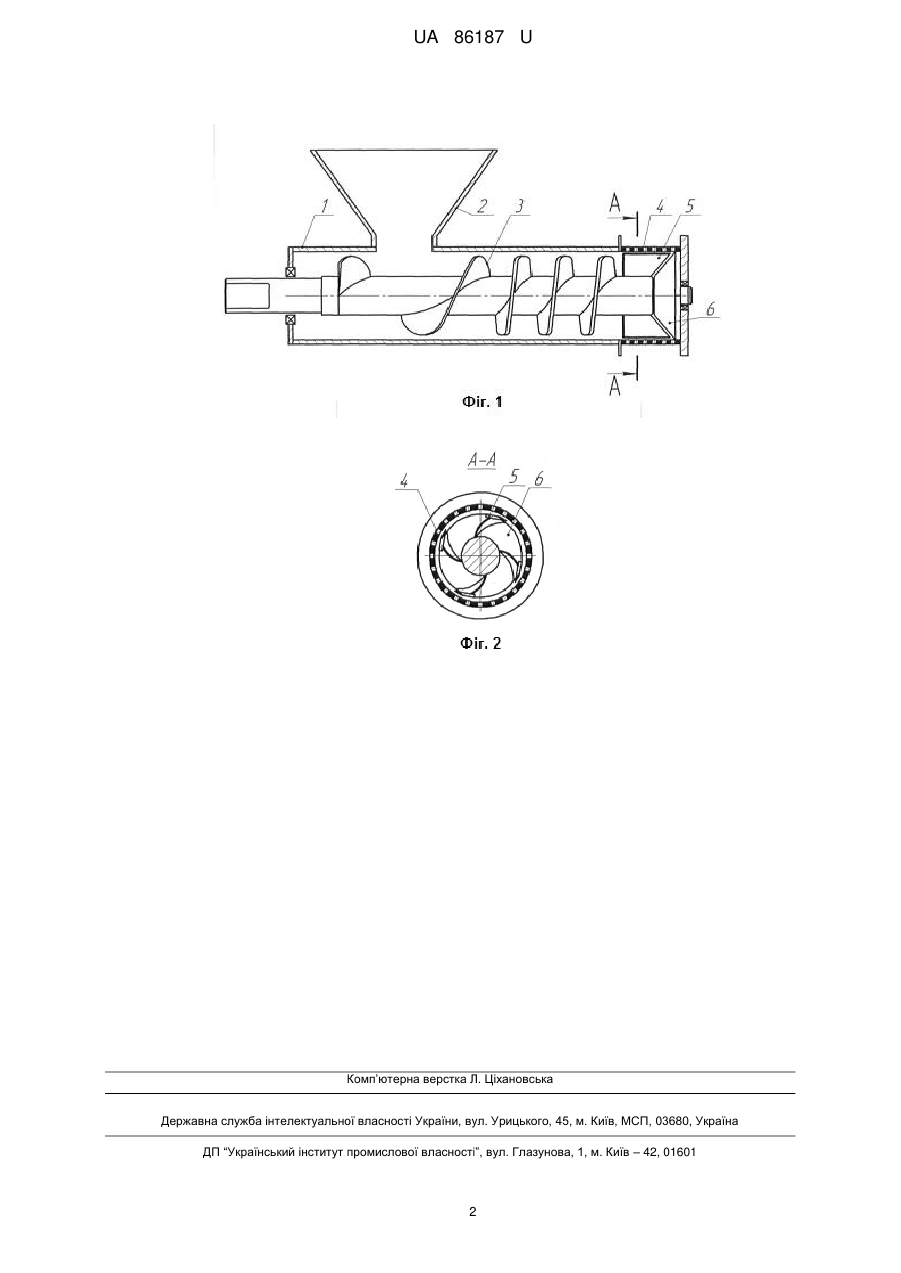

Реферат: Пристрій для подрібнення містить горизонтально встановлений корпус, на одному кінці якого встановлений приймальний бункер, а всередині встановлений пустотілий шнек, що має конічну частину, всередині якого закріплений вал. На кінці шнека закріплений ніж циліндричної форми, який притиснутий до внутрішньої поверхні циліндричного корпусу, а кінець вала шнека встановлений в опорний конус на виході решітки. UA 86187 U (12) UA 86187 U UA 86187 U 5 10 15 20 25 30 Корисна модель належить до переробної промисловості і може бути використана для подрібнення сировини. Найбільш близьким до пропонованого [А.с. СРСР SU № 1609489А1, опубл. 30.11.1990, бюл. № 44, Устройство для измельчения, Антосяк В.Г.], є пристрій для подрібнення, що містить корпус, в якому розміщений пустотілий шнек із валом, розміщений всередині та на якому встановлений ніж у вигляді пустотілого зрізаного конуса всередині розвантажувального пристрою. Недоліком аналога є те, що при недостатньому тиску маси всередині корпусу не забезпечується дрібне подрібнювання сировини, а при багаторазовій взаємодії подрібнювального механізму і матеріалу відбувається значне нагрівання сировини і, як наслідок значні витрати енергії. Задачею корисної моделі є пристрій для подрібнення, в якому завдяки новій конструкції подрібнювального механізму досягається подрібнення, змішування і зниження температури нагріву сировини. Поставлена задача вирішується завдяки тому, що пристрій для подрібнення містить горизонтально встановлений корпус, на одному кінці якого закріплений приймальний бункер, а всередині встановлений пустотілий шнек, що має конічну частину, всередині якого закріплений вал і, згідно з корисною моделлю, кінці шнека закріплений ніж циліндричної форми, який притиснутий до внутрішньої поверхні циліндричного корпусу, а кінець вала шнека встановлений в опорний конус на виході решітки, що забезпечує якісне подрібнення сировини, зниження тиску в подрібнювальному механізмі, перемішування і зниження нагріву подрібненої сировини. На фіг. 1 приведено схематичне зображення загального виду пристрою для подрібнення, а на фіг. 2 - зображення циліндричного ножа і решітки. Пристрій для подрібнення включає корпус 1, бункер 2, подавальний шнек 3, решітку 4, циліндричний ніж 5, опорний конус 6. Пристрій для подрібнення працює таким чином: сировина із бункера 2 подавальним шнеком 3 переміщується до циліндричного ножа 5 який подрібнює матеріал на решітці 4, а опорний конус 6 забезпечує розподіл сировини по поверхні решітки і підвищує рівномірність подрібнення. Завдяки новій конструкції подрібнювального механізму досягається якісне подрібнення, змішування і зниження температури нагріву сировини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для подрібнення, що містить горизонтально встановлений корпус, на одному кінці якого встановлений приймальний бункер, а всередині встановлений пустотілий шнек, що має конічну частину, всередині якого закріплений вал, який відрізняється тим, що на кінці шнека закріплений ніж циліндричної форми, який притиснутий до внутрішньої поверхні циліндричного корпусу, а кінець вала шнека встановлений в опорний конус на виході решітки. 1 UA 86187 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
