Кулісно-важільний прямолінійно-напрямний механізм

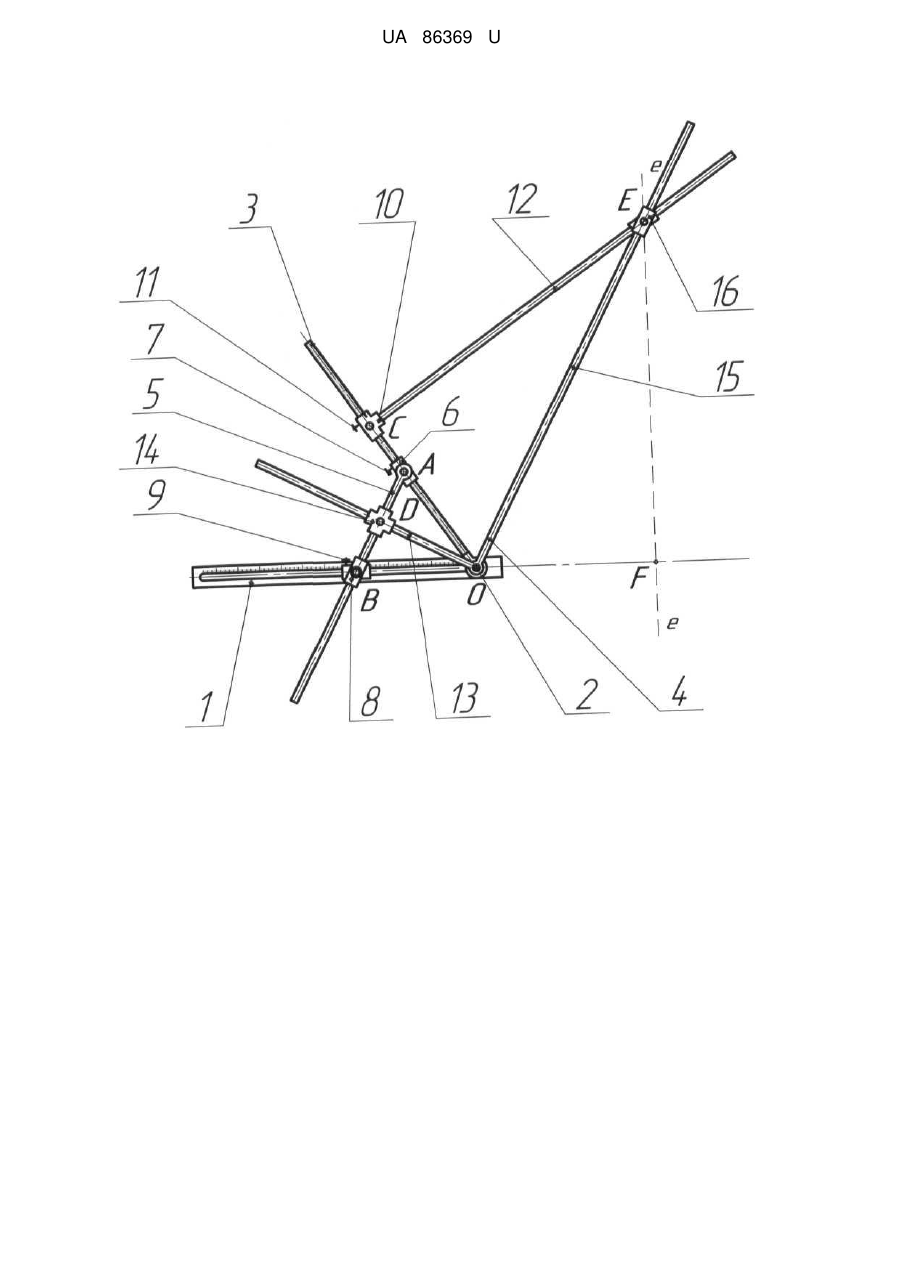

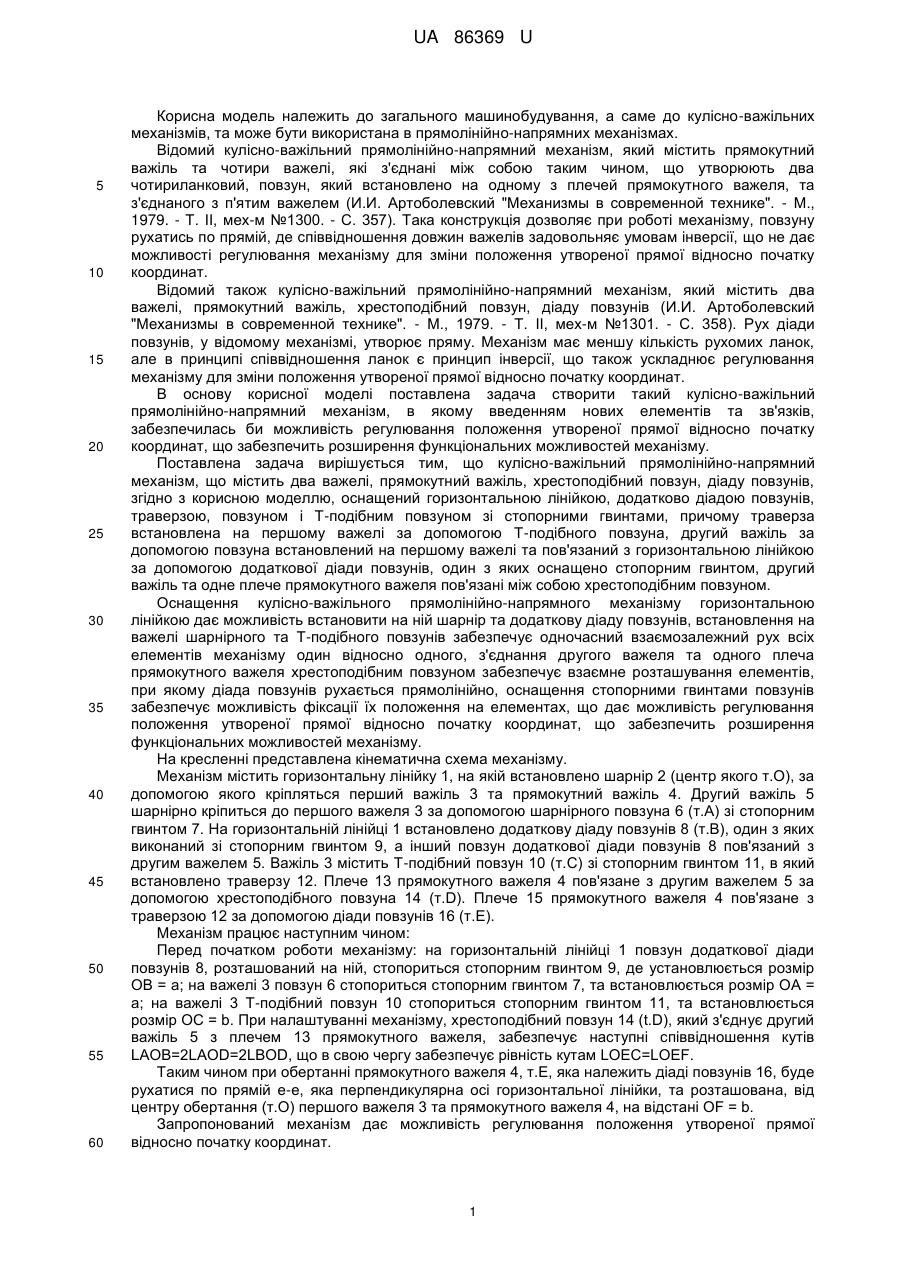

Реферат: UA 86369 U UA 86369 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до загального машинобудування, а саме до кулісно-важільних механізмів, та може бути використана в прямолінійно-напрямних механізмах. Відомий кулісно-важільний прямолінійно-напрямний механізм, який містить прямокутний важіль та чотири важелі, які з'єднані між собою таким чином, що утворюють два чотириланковий, повзун, який встановлено на одному з плечей прямокутного важеля, та з'єднаного з п'ятим важелем (И.И. Артоболевский "Механизмы в современной технике". - М., 1979. - Т. II, мех-м №1300. - С. 357). Така конструкція дозволяє при роботі механізму, повзуну рухатись по прямій, де співвідношення довжин важелів задовольняє умовам інверсії, що не дає можливості регулювання механізму для зміни положення утвореної прямої відносно початку координат. Відомий також кулісно-важільний прямолінійно-напрямний механізм, який містить два важелі, прямокутний важіль, хрестоподібний повзун, діаду повзунів (И.И. Артоболевский "Механизмы в современной технике". - М., 1979. - Т. II, мех-м №1301. - С. 358). Рух діади повзунів, у відомому механізмі, утворює пряму. Механізм має меншу кількість рухомих ланок, але в принципі співвідношення ланок є принцип інверсії, що також ускладнює регулювання механізму для зміни положення утвореної прямої відносно початку координат. В основу корисної моделі поставлена задача створити такий кулісно-важільний прямолінійно-напрямний механізм, в якому введенням нових елементів та зв'язків, забезпечилась би можливість регулювання положення утвореної прямої відносно початку координат, що забезпечить розширення функціональних можливостей механізму. Поставлена задача вирішується тим, що кулісно-важільний прямолінійно-напрямний механізм, що містить два важелі, прямокутний важіль, хрестоподібний повзун, діаду повзунів, згідно з корисною моделлю, оснащений горизонтальною лінійкою, додатково діадою повзунів, траверзою, повзуном і Т-подібним повзуном зі стопорними гвинтами, причому траверза встановлена на першому важелі за допомогою Т-подібного повзуна, другий важіль за допомогою повзуна встановлений на першому важелі та пов'язаний з горизонтальною лінійкою за допомогою додаткової діади повзунів, один з яких оснащено стопорним гвинтом, другий важіль та одне плече прямокутного важеля пов'язані між собою хрестоподібним повзуном. Оснащення кулісно-важільного прямолінійно-напрямного механізму горизонтальною лінійкою дає можливість встановити на ній шарнір та додаткову діаду повзунів, встановлення на важелі шарнірного та Т-подібного повзунів забезпечує одночасний взаємозалежний рух всіх елементів механізму один відносно одного, з'єднання другого важеля та одного плеча прямокутного важеля хрестоподібним повзуном забезпечує взаємне розташування елементів, при якому діада повзунів рухається прямолінійно, оснащення стопорними гвинтами повзунів забезпечує можливість фіксації їх положення на елементах, що дає можливість регулювання положення утвореної прямої відносно початку координат, що забезпечить розширення функціональних можливостей механізму. На кресленні представлена кінематична схема механізму. Механізм містить горизонтальну лінійку 1, на якій встановлено шарнір 2 (центр якого т.О), за допомогою якого кріпляться перший важіль 3 та прямокутний важіль 4. Другий важіль 5 шарнірно кріпиться до першого важеля 3 за допомогою шарнірного повзуна 6 (т.А) зі стопорним гвинтом 7. На горизонтальній лінійці 1 встановлено додаткову діаду повзунів 8 (т.В), один з яких виконаний зі стопорним гвинтом 9, а інший повзун додаткової діади повзунів 8 пов'язаний з другим важелем 5. Важіль 3 містить Т-подібний повзун 10 (т.С) зі стопорним гвинтом 11, в який встановлено траверзу 12. Плече 13 прямокутного важеля 4 пов'язане з другим важелем 5 за допомогою хрестоподібного повзуна 14 (т.D). Плече 15 прямокутного важеля 4 пов'язане з траверзою 12 за допомогою діади повзунів 16 (т.Е). Механізм працює наступним чином: Перед початком роботи механізму: на горизонтальній лінійці 1 повзун додаткової діади повзунів 8, розташований на ній, стопориться стопорним гвинтом 9, де установлюється розмір ОВ = а; на важелі 3 повзун 6 стопориться стопорним гвинтом 7, та встановлюється розмір ОА = а; на важелі 3 Т-подібний повзун 10 стопориться стопорним гвинтом 11, та встановлюється розмір ОС = b. При налаштуванні механізму, хрестоподібний повзун 14 (t.D), який з'єднує другий важіль 5 з плечем 13 прямокутного важеля, забезпечує наступні співвідношення кутів LAOB=2LAOD=2LBOD, що в свою чергу забезпечує рівність кутам LOEC=LOEF. Таким чином при обертанні прямокутного важеля 4, т.Е, яка належить діаді повзунів 16, буде рухатися по прямій е-е, яка перпендикулярна осі горизонтальної лінійки, та розташована, від центру обертання (т.О) першого важеля 3 та прямокутного важеля 4, на відстані ОF = b. Запропонований механізм дає можливість регулювання положення утвореної прямої відносно початку координат. 1 UA 86369 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Кулісно-важільний прямолінійно-напрямний механізм, що містить два важелі, прямокутний важіль, хрестоподібний повзун, діаду повзунів, який відрізняється тим, що додатково оснащений горизонтальною лінійкою, додатковою діадою повзунів, траверзою, повзуном і Тподібним повзуном зі стопорними гвинтами, причому траверза встановлена на першому важелі за допомогою Т-подібного повзуна, другий важіль за допомогою повзуна встановлений на першому важелі та пов'язаний з горизонтальною лінійкою за допомогою додаткової діади повзунів, один з яких оснащено стопорним гвинтом, другий важіль та одне плече прямокутного важеля пов'язані між собою хрестоподібним повзуном. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
