Осесиметрична різальна пластина

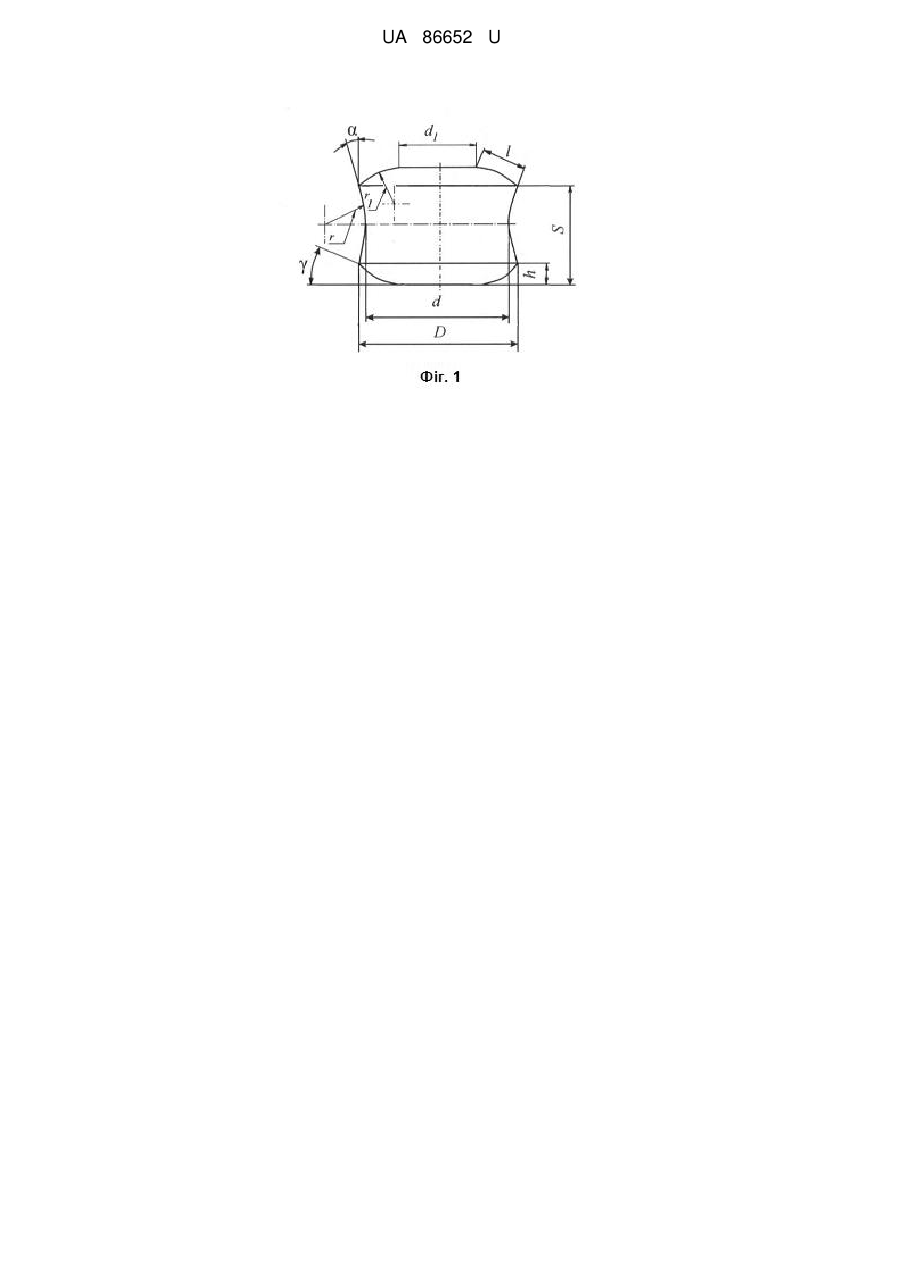

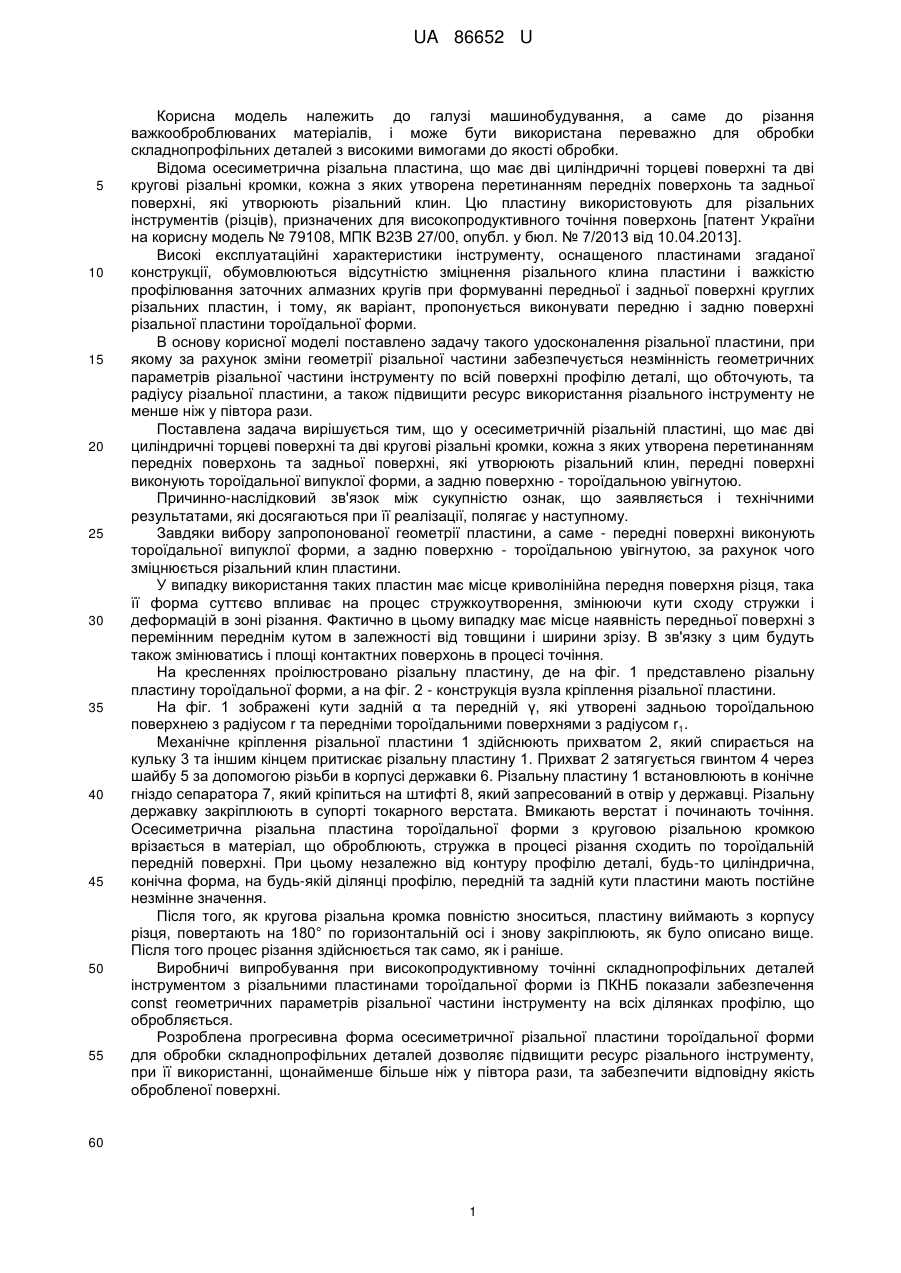

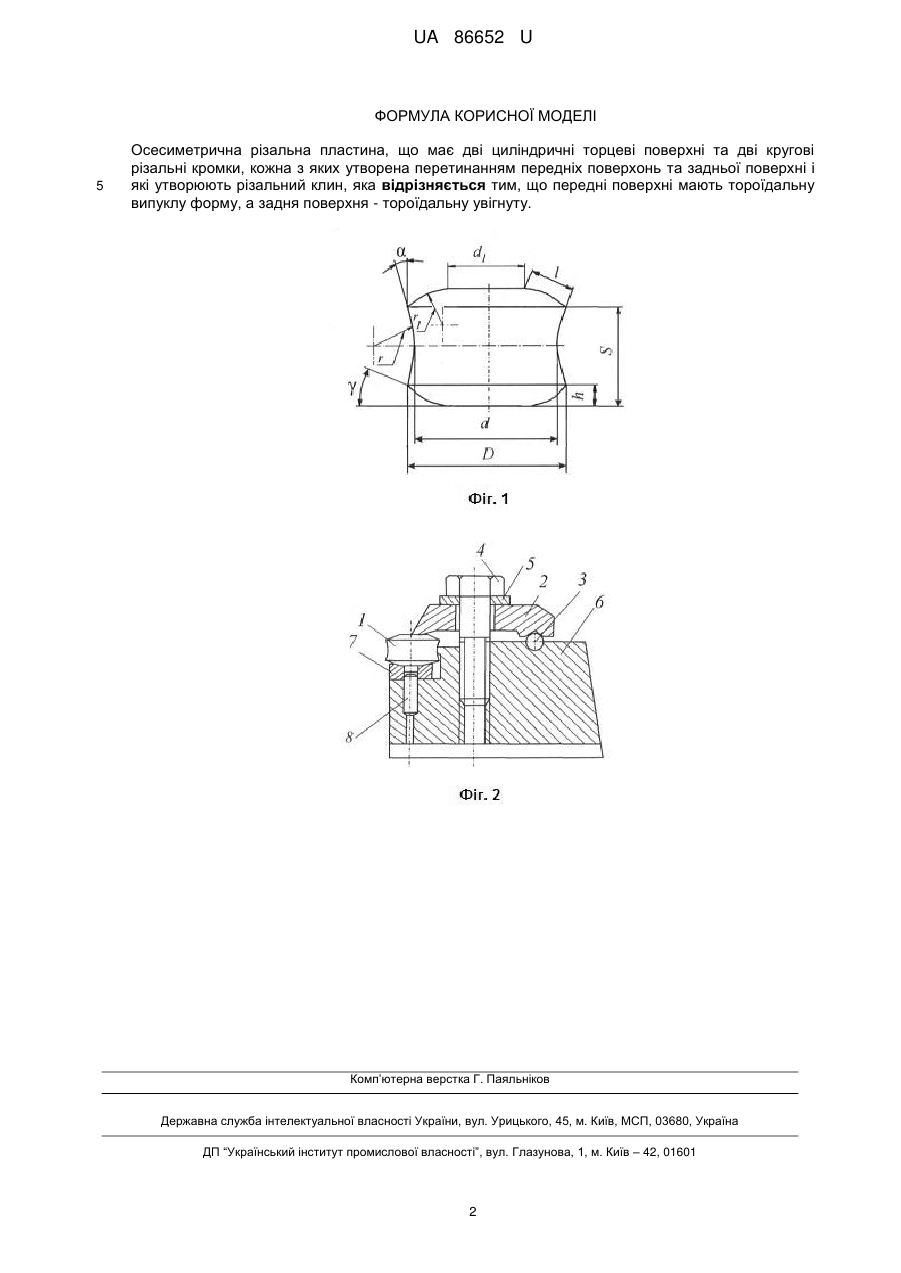

Реферат: Осесиметрична різальна пластина має дві циліндричні торцеві поверхні та дві кругові різальні кромки, кожна з яких утворена перетинанням передніх поверхонь та задньої поверхні і які утворюють різальний клин. Передні поверхні мають тороїдальну випуклу форму, а задня поверхня - тороїдальну увігнуту. UA 86652 U (12) UA 86652 U UA 86652 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме до різання важкооброблюваних матеріалів, і може бути використана переважно для обробки складнопрофільних деталей з високими вимогами до якості обробки. Відома осесиметрична різальна пластина, що має дві циліндричні торцеві поверхні та дві кругові різальні кромки, кожна з яких утворена перетинанням передніх поверхонь та задньої поверхні, які утворюють різальний клин. Цю пластину використовують для різальних інструментів (різців), призначених для високопродуктивного точіння поверхонь [патент України на корисну модель № 79108, МПК В23В 27/00, опубл. у бюл. № 7/2013 від 10.04.2013]. Високі експлуатаційні характеристики інструменту, оснащеного пластинами згаданої конструкції, обумовлюються відсутністю зміцнення різального клина пластини і важкістю профілювання заточних алмазних кругів при формуванні передньої і задньої поверхні круглих різальних пластин, і тому, як варіант, пропонується виконувати передню і задню поверхні різальної пластини тороїдальної форми. В основу корисної моделі поставлено задачу такого удосконалення різальної пластини, при якому за рахунок зміни геометрії різальної частини забезпечується незмінність геометричних параметрів різальної частини інструменту по всій поверхні профілю деталі, що обточують, та радіусу різальної пластини, а також підвищити ресурс використання різального інструменту не менше ніж у півтора рази. Поставлена задача вирішується тим, що у осесиметричній різальній пластині, що має дві циліндричні торцеві поверхні та дві кругові різальні кромки, кожна з яких утворена перетинанням передніх поверхонь та задньої поверхні, які утворюють різальний клин, передні поверхні виконують тороїдальної випуклої форми, а задню поверхню - тороїдальною увігнутою. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляється і технічними результатами, які досягаються при її реалізації, полягає у наступному. Завдяки вибору запропонованої геометрії пластини, а саме - передні поверхні виконують тороїдальної випуклої форми, а задню поверхню - тороїдальною увігнутою, за рахунок чого зміцнюється різальний клин пластини. У випадку використання таких пластин має місце криволінійна передня поверхня різця, така її форма суттєво впливає на процес стружкоутворення, змінюючи кути сходу стружки і деформацій в зоні різання. Фактично в цьому випадку має місце наявність передньої поверхні з перемінним переднім кутом в залежності від товщини і ширини зрізу. В зв'язку з цим будуть також змінюватись і площі контактних поверхонь в процесі точіння. На кресленнях проілюстровано різальну пластину, де на фіг. 1 представлено різальну пластину тороїдальної форми, а на фіг. 2 - конструкція вузла кріплення різальної пластини. На фіг. 1 зображені кути задній α та передній γ, які утворені задньою тороїдальною поверхнею з радіусом r та передніми тороїдальними поверхнями з радіусом r1. Механічне кріплення різальної пластини 1 здійснюють прихватом 2, який спирається на кульку 3 та іншим кінцем притискає різальну пластину 1. Прихват 2 затягується гвинтом 4 через шайбу 5 за допомогою різьби в корпусі державки 6. Різальну пластину 1 встановлюють в конічне гніздо сепаратора 7, який кріпиться на штифті 8, який запресований в отвір у державці. Різальну державку закріплюють в супорті токарного верстата. Вмикають верстат і починають точіння. Осесиметрична різальна пластина тороїдальної форми з круговою різальною кромкою врізається в матеріал, що оброблюють, стружка в процесі різання сходить по тороїдальній передній поверхні. При цьому незалежно від контуру профілю деталі, будь-то циліндрична, конічна форма, на будь-якій ділянці профілю, передній та задній кути пластини мають постійне незмінне значення. Після того, як кругова різальна кромка повністю зноситься, пластину виймають з корпусу різця, повертають на 180° по горизонтальній осі і знову закріплюють, як було описано вище. Після того процес різання здійснюється так само, як і раніше. Виробничі випробування при високопродуктивному точінні складнопрофільних деталей інструментом з різальними пластинами тороїдальної форми із ПКНБ показали забезпечення const геометричних параметрів різальної частини інструменту на всіх ділянках профілю, що обробляється. Розроблена прогресивна форма осесиметричної різальної пластини тороїдальної форми для обробки складнопрофільних деталей дозволяє підвищити ресурс різального інструменту, при її використанні, щонайменше більше ніж у півтора рази, та забезпечити відповідну якість обробленої поверхні. 60 1 UA 86652 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Осесиметрична різальна пластина, що має дві циліндричні торцеві поверхні та дві кругові різальні кромки, кожна з яких утворена перетинанням передніх поверхонь та задньої поверхні і які утворюють різальний клин, яка відрізняється тим, що передні поверхні мають тороїдальну випуклу форму, а задня поверхня - тороїдальну увігнуту. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
