Спосіб одержання легковагої кераміки

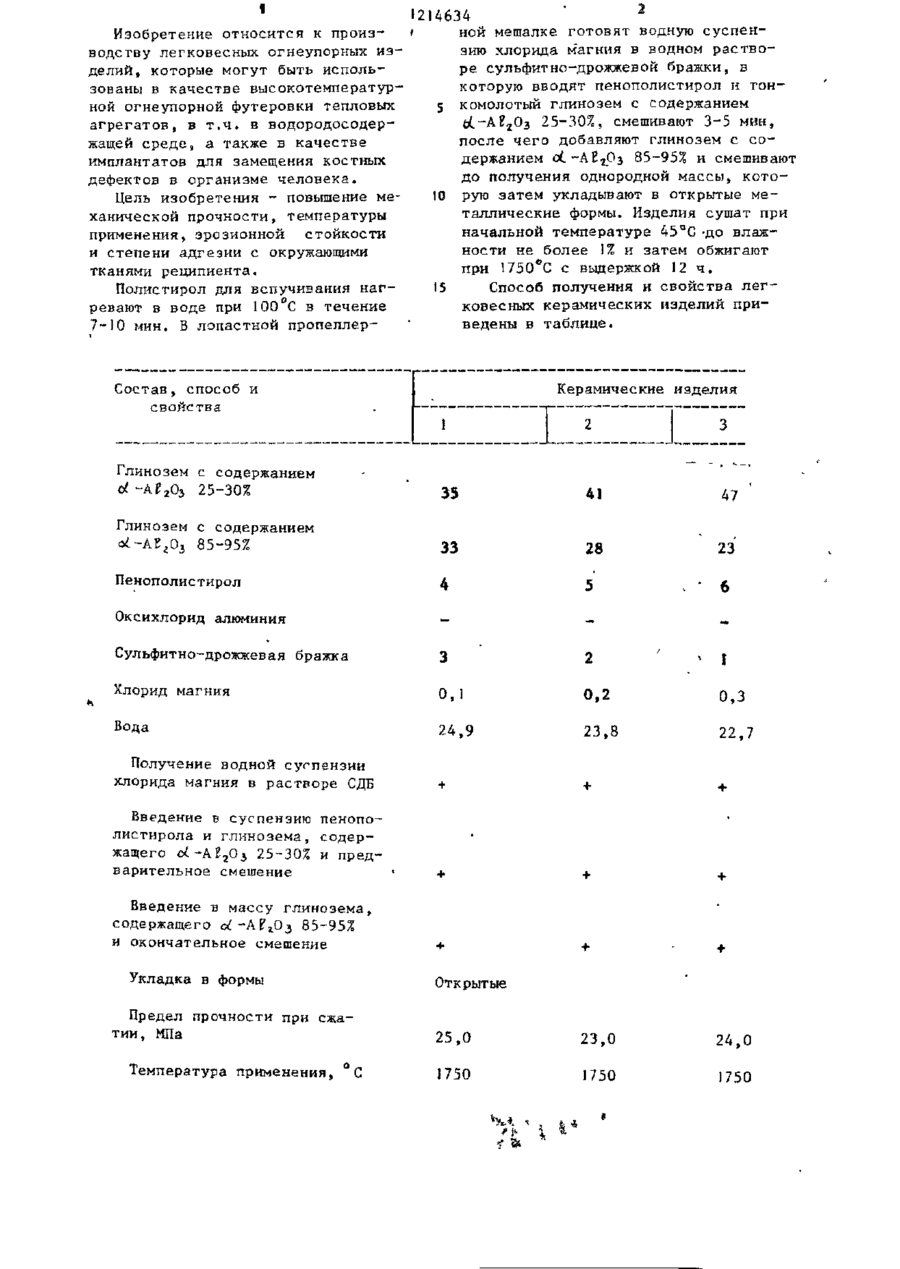

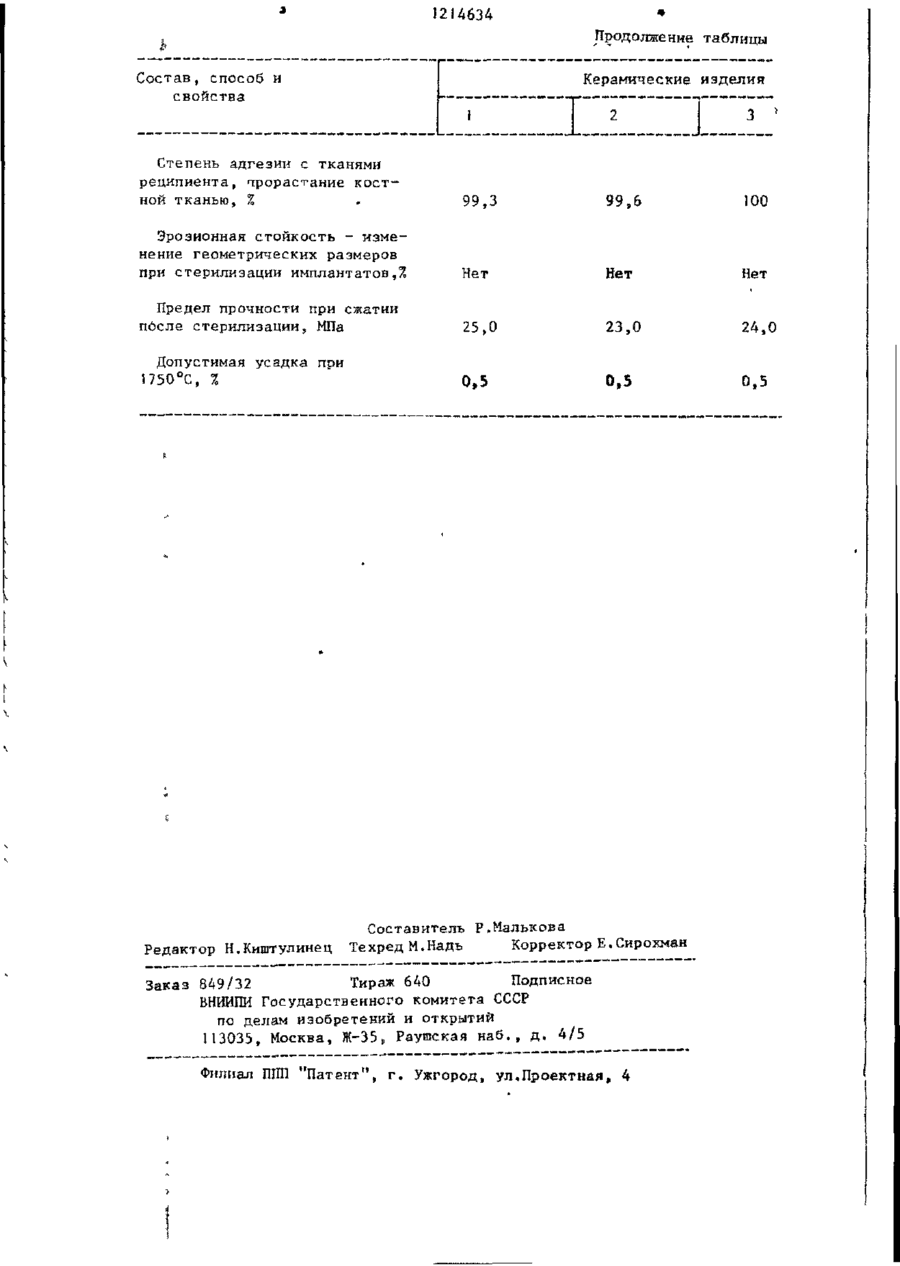

СПОСОБ ПОЛУЧЕНИЯ ЛЕГКОВЕСНОЙ КЕРАМИКИ путем смешения 4-6 мае Л С 04 В 3 5 / 1 0 , 3 8 / 0 6 , А 61 F 2/28 пенополистирола с водной суспензией, содержащей хлорид металла и 1-3 мае.% сульфитно-дрожжевой бражки с последующим введением глинозема и литья в формы, о т л и ч а ю щ и й с я тем, что, с целью повышения механической прочности, температуры применения, эрозион-ной стойкости и степени адгезии с окружающими тканями реципиента, предварительно пенополистирол смешивают с 35-47 мас.% глинозема фракции менее 10 мкм, содержащего 2530 мас.% < £ - А1г03 , а после смешеъ ния с суспензией, содержащей 0,10,3 мас.% хлорида магния, вводят 23-33 мас.% глинозема, содержащего 85-95 мас.% о£- А Е г 0 5 . і U za «гк Изобретение относится к производству легковесных огнеупорных изделий, которые могут быть использованы в качестве высокотемпературной огнеупорной футеровки тепловых агрегатов, в т.ч. в водородосодержащей среде, а также в качестве имплантатов для замещения костных дефектов в организме человека. Цель изобретения - повышение механической прочности, температуры применения, эрозионной стойкости и степени адгезии с окружающими тканями реципиента. Полистирол для вспучивания нагревают в воде при 100 С в течение 7-10 мин. В лопастной пропеллер 1214634 ной мешалке готовят водную суспензию хлорида магния в водном растворе сульфитно-дрожжевой бражки, в которую вводят пенополистирол и тонкомолотый глинозем с содержанием £-А.1г0$ 25-30%, смешивают 3-5 мин, после чего добавляют глинозем с содержанием ct -АЕ-гРз 85-95% и смешивают до получения однородной массы, кото10 рую затем укладывают в открытые металлические формы. Изделия сушат при начальной температуре 45 а С -до влажности не более 1% и затем обжигают при 175О°С с выдержкой 12 ч. Способ получения и свойства легковесных керамических изделий приведены в таблице. Состав, способ и свойства Керамические изделия I 2 І З Глинозем с содержанием Ы -АР 2 0 3 25-30% 35 41 47 Глинозем с содержанием о£-АЕ г 0 3 85-95% 33 28 23 Пенополистирол 4 5 6 Сульфитно-дрожжевая бражка 3 2 Г Хлорид магния 0,1 0,2 0,3 Вода 24,9 23,8 22,7 25,0 23,0 24,0 1750 1750 1750 Оксихлорид алюминия Получение водной суспензии хлорида магния в растворе СДБ Введение в суспензию пенополистирола и глинозема, содержащего о(-АК2Оз 25-30% и предварительное смешение Введение ъ массу глинозема, содержащего оі-АЇ^О^ 85-95% и окончательное смешение Укладка в формы Предел прочности при сжатии, МПа Температура применения, °С Открытые * 214634 Продолжение таблицы h Состав, способ и свойства Керамические изделия 1 2 1 3 Степень адгезии с тканями реципиента, прорастание костной тканью, % 99,3 99,6 100 Эрозионная стойкость - изменение геометрических размеров при стерилизации имплантатов,% Нет Нет Нет Предел прочности при сжатии пбсле стерилизации, МПа 25,0 23 24,0 Допустимая усадка при 1750°С, % 0,5 0,5 0,5 Редактор Н.Киштулинец Составитель Р.Малькова Техред М.Надь Корректор Е.Сирохман Заказ 849/32 Тираж 640 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Филиал П П "Патент", г . Ужгород, ул,Проектная, 4 П
