Спосіб нарізування глобоїдних черв’яків

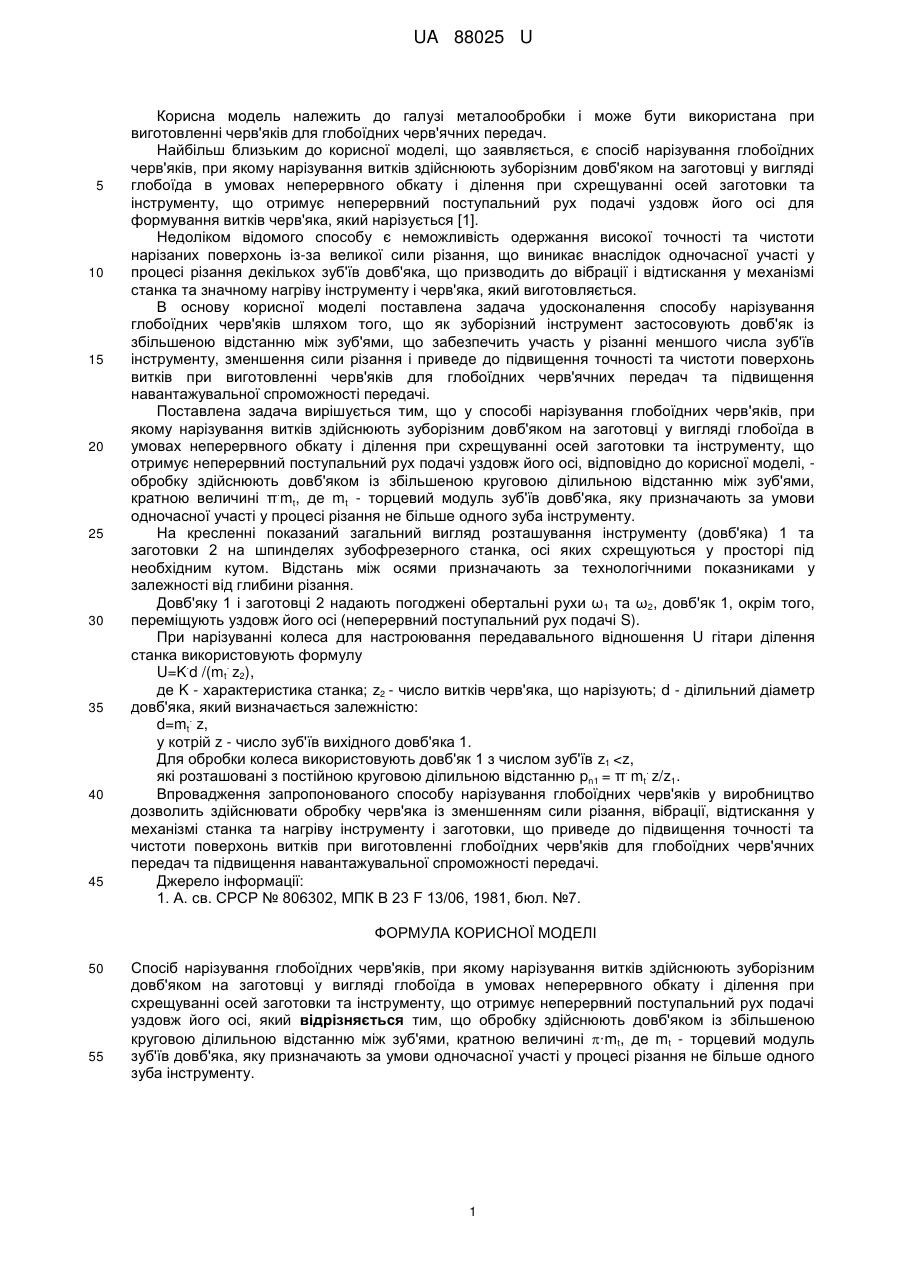

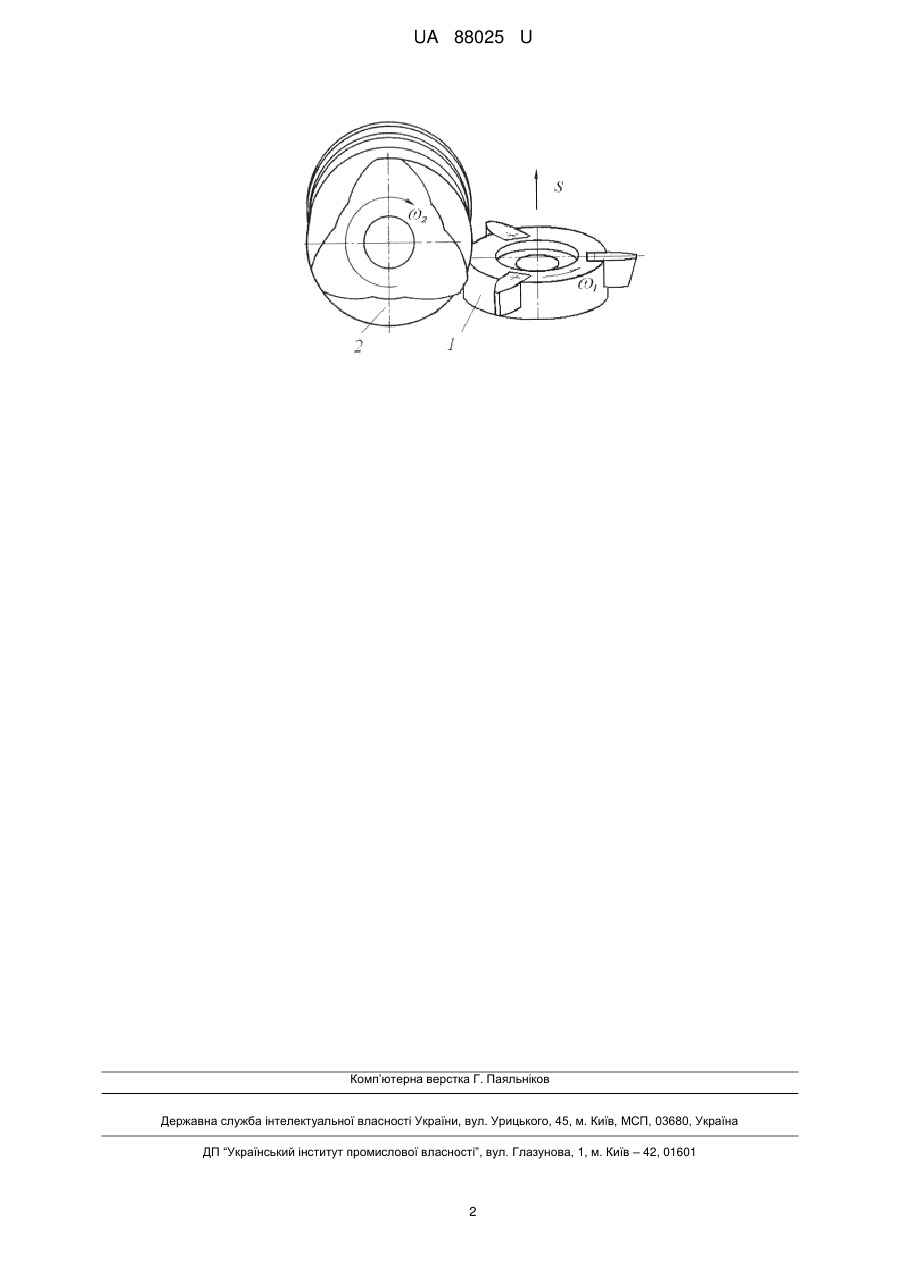

Реферат: Спосіб нарізування глобоїдних черв'яків, при якому нарізування витків здійснюють зуборізним довб'яком на заготовці у вигляді глобоїда в умовах неперервного обкату і ділення при схрещуванні осей заготовки та інструменту, що отримує неперервний поступальний рух подачі уздовж його осі. Обробку здійснюють довб'яком із збільшеною круговою ділильною відстанню між зуб'ями, кратною величині ·mt, де mt - торцевий модуль зуб'їв довб'яка, яку призначають за умови одночасної участі у процесі різання не більше одного зуба інструменту. UA 88025 U (54) СПОСІБ НАРІЗУВАННЯ ГЛОБОЇДНИХ ЧЕРВ'ЯКІВ UA 88025 U UA 88025 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі металообробки і може бути використана при виготовленні черв'яків для глобоїдних черв'ячних передач. Найбільш близьким до корисної моделі, що заявляється, є спосіб нарізування глобоїдних черв'яків, при якому нарізування витків здійснюють зуборізним довб'яком на заготовці у вигляді глобоїда в умовах неперервного обкату і ділення при схрещуванні осей заготовки та інструменту, що отримує неперервний поступальний рух подачі уздовж його осі для формування витків черв'яка, який нарізується [1]. Недоліком відомого способу є неможливість одержання високої точності та чистоти нарізаних поверхонь із-за великої сили різання, що виникає внаслідок одночасної участі у процесі різання декількох зуб'їв довб'яка, що призводить до вібрації і відтискання у механізмі станка та значному нагріву інструменту і черв'яка, який виготовляється. В основу корисної моделі поставлена задача удосконалення способу нарізування глобоїдних черв'яків шляхом того, що як зуборізний інструмент застосовують довб'як із збільшеною відстанню між зуб'ями, що забезпечить участь у різанні меншого числа зуб'їв інструменту, зменшення сили різання і приведе до підвищення точності та чистоти поверхонь витків при виготовленні черв'яків для глобоїдних черв'ячних передач та підвищення навантажувальної спроможності передачі. Поставлена задача вирішується тим, що у способі нарізування глобоїдних черв'яків, при якому нарізування витків здійснюють зуборізним довб'яком на заготовці у вигляді глобоїда в умовах неперервного обкату і ділення при схрещуванні осей заготовки та інструменту, що отримує неперервний поступальний рух подачі уздовж його осі, відповідно до корисної моделі, обробку здійснюють довб'яком із збільшеною круговою ділильною відстанню між зуб'ями, . кратною величині π mt, де mt - торцевий модуль зуб'їв довб'яка, яку призначають за умови одночасної участі у процесі різання не більше одного зуба інструменту. На кресленні показаний загальний вигляд розташування інструменту (довб'яка) 1 та заготовки 2 на шпинделях зубофрезерного станка, осі яких схрещуються у просторі під необхідним кутом. Відстань між осями призначають за технологічними показниками у залежності від глибини різання. Довб'яку 1 і заготовці 2 надають погоджені обертальні рухи ω 1 та ω2, довб'як 1, окрім того, переміщують уздовж його осі (неперервний поступальний рух подачі S). При нарізуванні колеса для настроювання передавального відношення U гітари ділення станка використовують формулу . . U=K d /(mt z2), де K - характеристика станка; z2 - число витків черв'яка, що нарізують; d - ділильний діаметр довб'яка, який визначається залежністю: . d=mt z, у котрій z - число зуб'їв вихідного довб'яка 1. Для обробки колеса використовують довб'як 1 з числом зуб'їв z1
