Сегмент підп’ятника, що включає датчик для вимірювання максимальної температури робочої поверхні сегмента

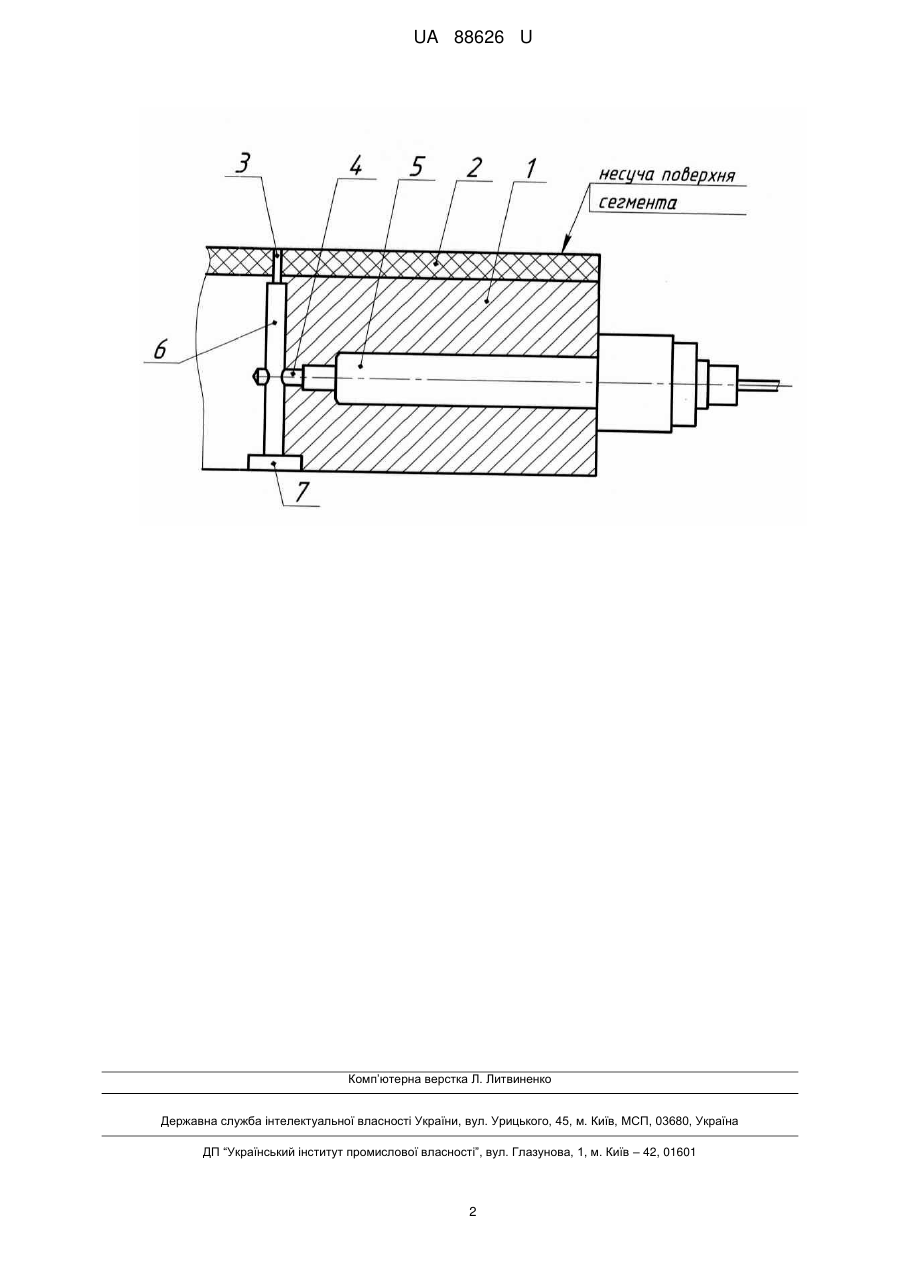

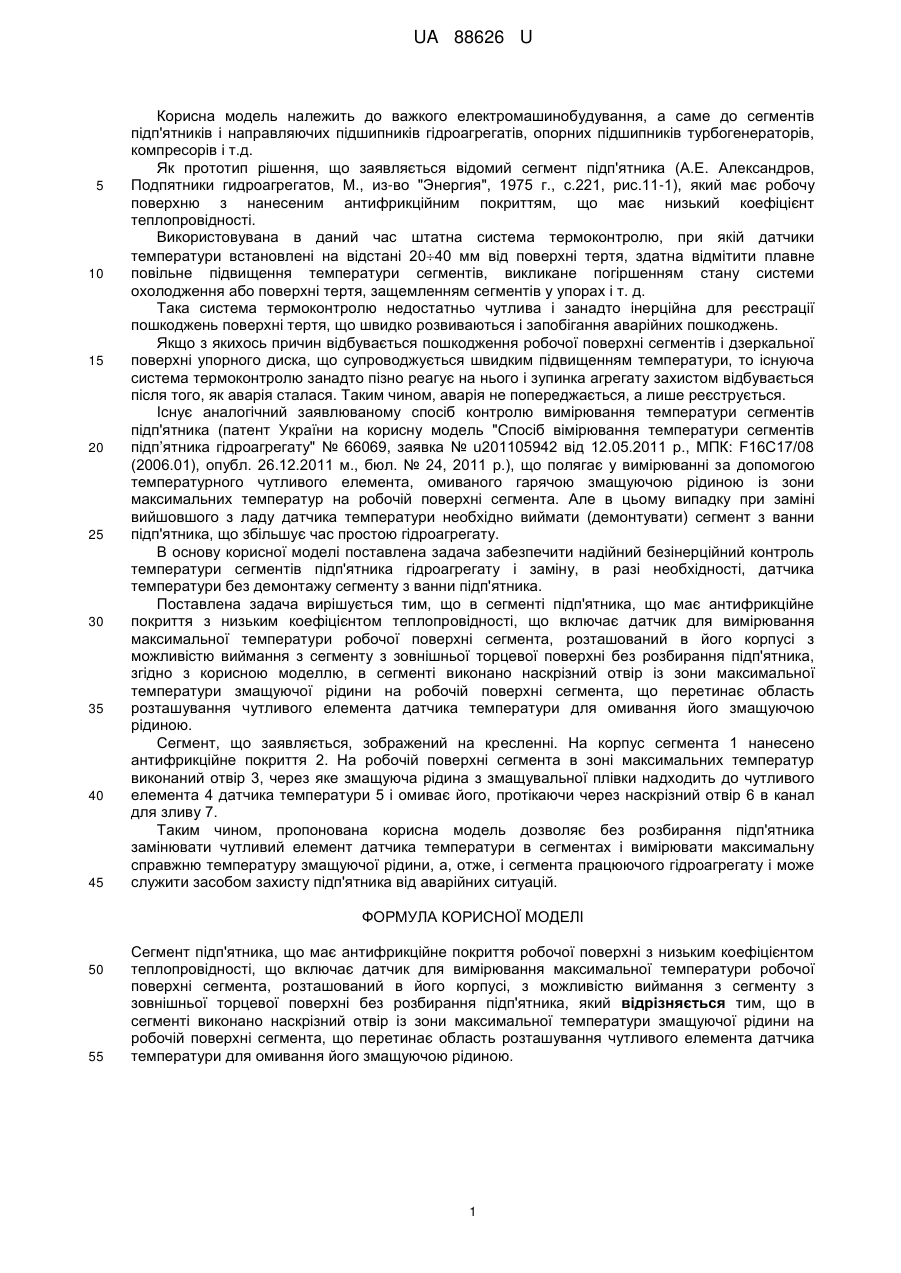

Реферат: Сегмент підп'ятника має антифрикційне покриття робочої поверхні з низьким коефіцієнтом теплопровідності, що включає датчик для вимірювання максимальної температури робочої поверхні сегмента, розташований в його корпусі, з можливістю виймання з сегменту з зовнішньої торцевої поверхні без розбирання підп'ятника. В сегменті виконано наскрізний отвір із зони максимальної температури змащуючої рідини на робочій поверхні сегмента, що перетинає область розташування чутливого елемента датчика температури для омивання його змащуючою рідиною. UA 88626 U (54) СЕГМЕНТ ПІДП'ЯТНИКА, ЩО ВКЛЮЧАЄ ДАТЧИК ДЛЯ ВИМІРЮВАННЯ МАКСИМАЛЬНОЇ ТЕМПЕРАТУРИ РОБОЧОЇ ПОВЕРХНІ СЕГМЕНТА UA 88626 U UA 88626 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до важкого електромашинобудування, а саме до сегментів підп'ятників і направляючих підшипників гідроагрегатів, опорних підшипників турбогенераторів, компресорів і т.д. Як прототип рішення, що заявляється відомий сегмент підп'ятника (А.Е. Александров, Подпятники гидроагрегатов, Μ., из-во "Энергия", 1975 г., с.221, рис.11-1), який має робочу поверхню з нанесеним антифрикційним покриттям, що має низький коефіцієнт теплопровідності. Використовувана в даний час штатна система термоконтролю, при якій датчики температури встановлені на відстані 2040 мм від поверхні тертя, здатна відмітити плавне повільне підвищення температури сегментів, викликане погіршенням стану системи охолодження або поверхні тертя, защемленням сегментів у упорах і т. д. Така система термоконтролю недостатньо чутлива і занадто інерційна для реєстрації пошкоджень поверхні тертя, що швидко розвиваються і запобігання аварійних пошкоджень. Якщо з якихось причин відбувається пошкодження робочої поверхні сегментів і дзеркальної поверхні упорного диска, що супроводжується швидким підвищенням температури, то існуюча система термоконтролю занадто пізно реагує на нього і зупинка агрегату захистом відбувається після того, як аварія сталася. Таким чином, аварія не попереджається, а лише реєструється. Існує аналогічний заявлюваному спосіб контролю вимірювання температури сегментів підп'ятника (патент України на корисну модель "Спосіб вімірювання температури сегментів підп’ятника гідроагрегату" № 66069, заявка № u201105942 від 12.05.2011 p., МПК: F16C17/08 (2006.01), опубл. 26.12.2011 м., бюл. № 24, 2011 p.), що полягає у вимірюванні за допомогою температурного чутливого елемента, омиваного гарячою змащуючою рідиною із зони максимальних температур на робочій поверхні сегмента. Але в цьому випадку при заміні вийшовшого з ладу датчика температури необхідно виймати (демонтувати) сегмент з ванни підп'ятника, що збільшує час простою гідроагрегату. В основу корисної моделі поставлена задача забезпечити надійний безінерційний контроль температури сегментів підп'ятника гідроагрегату і заміну, в разі необхідності, датчика температури без демонтажу сегменту з ванни підп'ятника. Поставлена задача вирішується тим, що в сегменті підп'ятника, що має антифрикційне покриття з низьким коефіцієнтом теплопровідності, що включає датчик для вимірювання максимальної температури робочої поверхні сегмента, розташований в його корпусі з можливістю виймання з сегменту з зовнішньої торцевої поверхні без розбирання підп'ятника, згідно з корисною моделлю, в сегменті виконано наскрізний отвір із зони максимальної температури змащуючої рідини на робочій поверхні сегмента, що перетинає область розташування чутливого елемента датчика температури для омивання його змащуючою рідиною. Сегмент, що заявляється, зображений на кресленні. На корпус сегмента 1 нанесено антифрикційне покриття 2. На робочій поверхні сегмента в зоні максимальних температур виконаний отвір 3, через яке змащуюча рідина з змащувальної плівки надходить до чутливого елемента 4 датчика температури 5 і омиває його, протікаючи через наскрізний отвір 6 в канал для зливу 7. Таким чином, пропонована корисна модель дозволяє без розбирання підп'ятника замінювати чутливий елемент датчика температури в сегментах і вимірювати максимальну справжню температуру змащуючої рідини, а, отже, і сегмента працюючого гідроагрегату і може служити засобом захисту підп'ятника від аварійних ситуацій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Сегмент підп'ятника, що має антифрикційне покриття робочої поверхні з низьким коефіцієнтом теплопровідності, що включає датчик для вимірювання максимальної температури робочої поверхні сегмента, розташований в його корпусі, з можливістю виймання з сегменту з зовнішньої торцевої поверхні без розбирання підп'ятника, який відрізняється тим, що в сегменті виконано наскрізний отвір із зони максимальної температури змащуючої рідини на робочій поверхні сегмента, що перетинає область розташування чутливого елемента датчика температури для омивання його змащуючою рідиною. 1 UA 88626 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
