Струминний діод

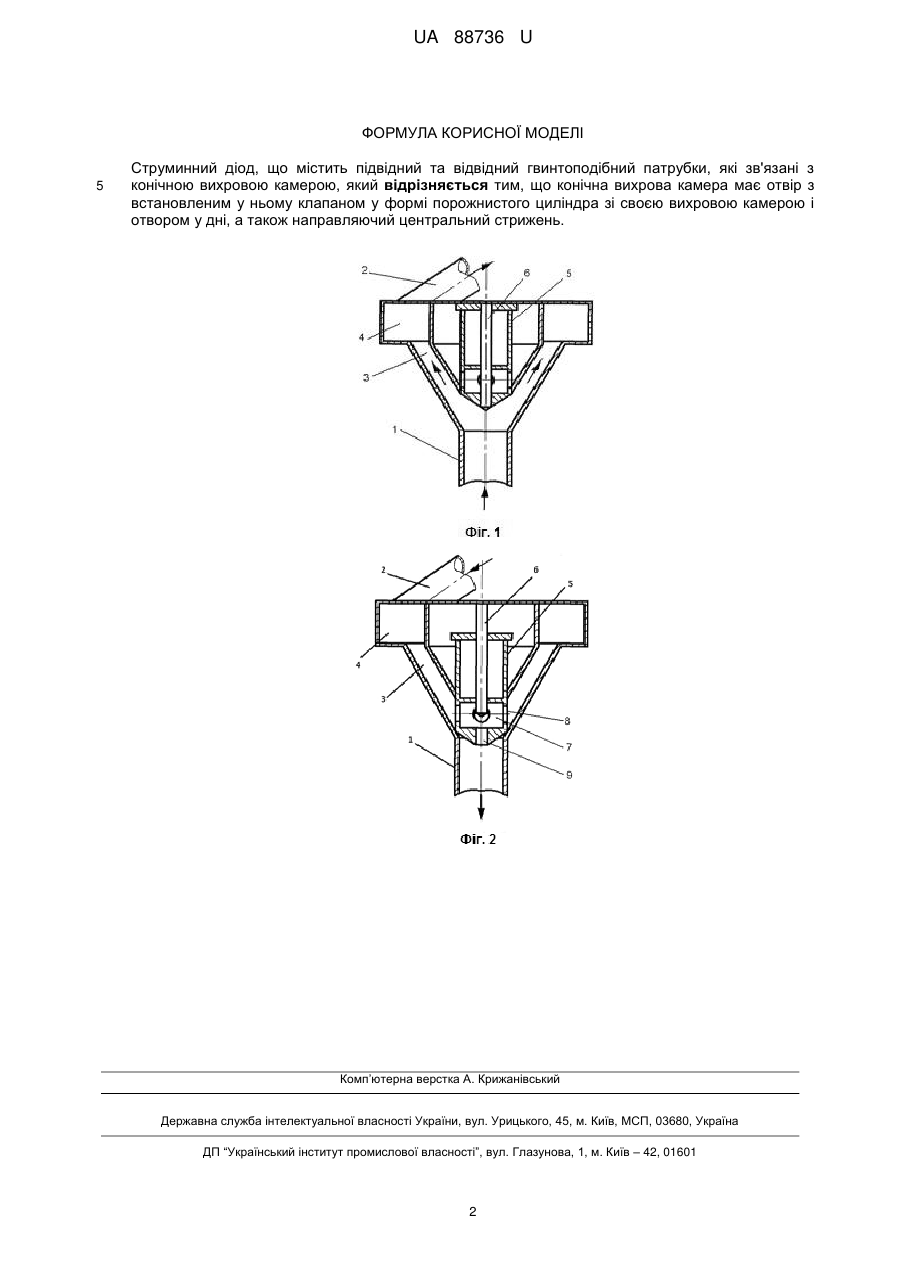

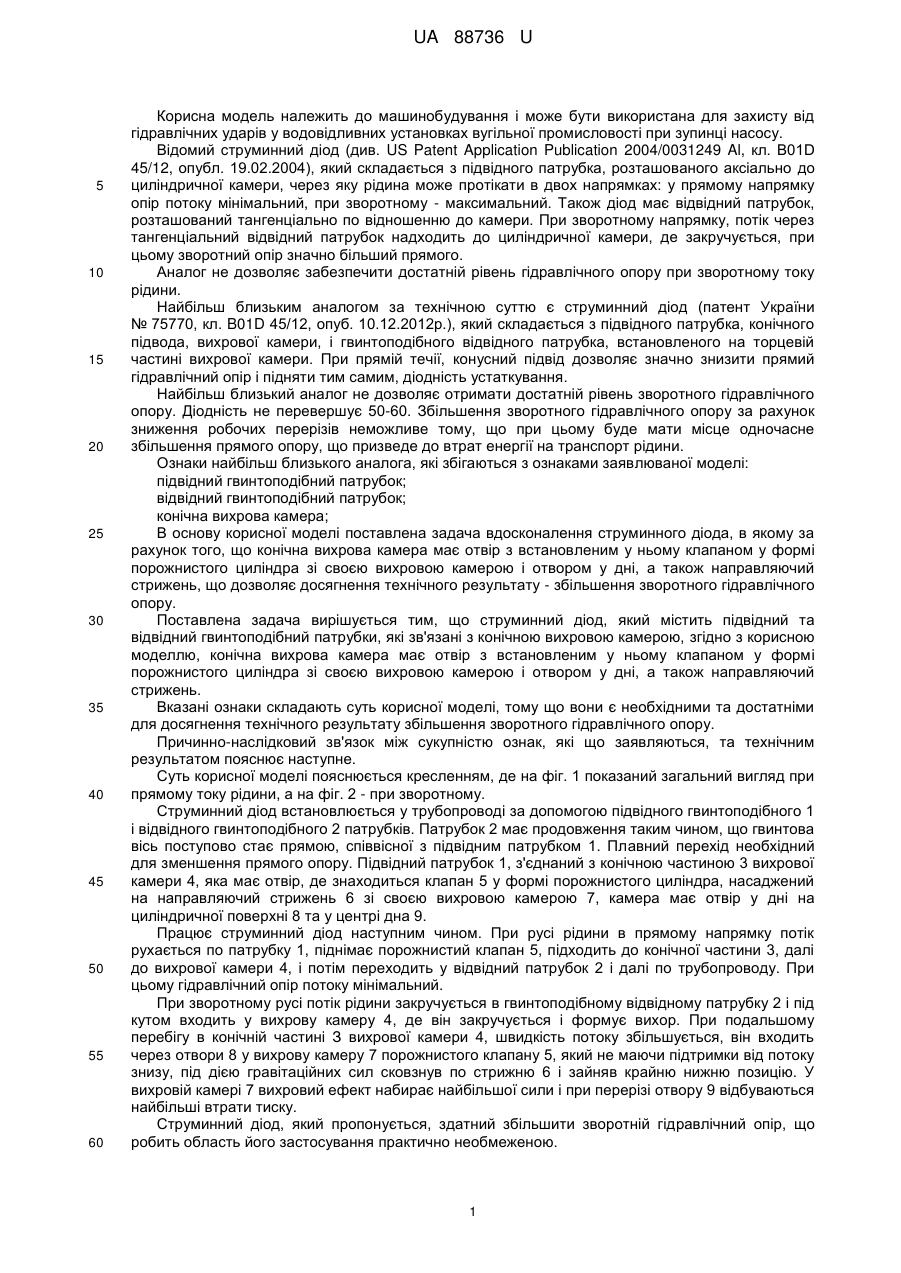

Реферат: Струминний діод містить підвідний та відвідний гвинтоподібний патрубки, які зв'язані з конічною вихровою камерою. Конічна вихрова камера має отвір з встановленим у ньому клапаном у формі порожнистого циліндра зі своєю вихровою камерою і отвором у дні, а також направляючий центральний стрижень. UA 88736 U (54) СТРУМИННИЙ ДІОД UA 88736 U UA 88736 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і може бути використана для захисту від гідравлічних ударів у водовідливних установках вугільної промисловості при зупинці насосу. Відомий струминний діод (див. US Patent Application Publication 2004/0031249 Al, кл. В01D 45/12, опубл. 19.02.2004), який складається з підвідного патрубка, розташованого аксіально до циліндричної камери, через яку рідина може протікати в двох напрямках: у прямому напрямку опір потоку мінімальний, при зворотному - максимальний. Також діод має відвідний патрубок, розташований тангенціально по відношенню до камери. При зворотному напрямку, потік через тангенціальний відвідний патрубок надходить до циліндричної камери, де закручується, при цьому зворотний опір значно більший прямого. Аналог не дозволяє забезпечити достатній рівень гідравлічного опору при зворотному току рідини. Найбільш близьким аналогом за технічною суттю є струминний діод (патент України № 75770, кл. B01D 45/12, опуб. 10.12.2012р.), який складається з підвідного патрубка, конічного підвода, вихрової камери, і гвинтоподібного відвідного патрубка, встановленого на торцевій частині вихрової камери. При прямій течії, конусний підвід дозволяє значно знизити прямий гідравлічний опір і підняти тим самим, діодність устаткування. Найбільш близький аналог не дозволяє отримати достатній рівень зворотного гідравлічного опору. Діодність не перевершує 50-60. Збільшення зворотного гідравлічного опору за рахунок зниження робочих перерізів неможливе тому, що при цьому буде мати місце одночасне збільшення прямого опору, що призведе до втрат енергії на транспорт рідини. Ознаки найбільш близького аналога, які збігаються з ознаками заявлюваної моделі: підвідний гвинтоподібний патрубок; відвідний гвинтоподібний патрубок; конічна вихрова камера; В основу корисної моделі поставлена задача вдосконалення струминного діода, в якому за рахунок того, що конічна вихрова камера має отвір з встановленим у ньому клапаном у формі порожнистого циліндра зі своєю вихровою камерою і отвором у дні, а також направляючий стрижень, що дозволяє досягнення технічного результату - збільшення зворотного гідравлічного опору. Поставлена задача вирішується тим, що струминний діод, який містить підвідний та відвідний гвинтоподібний патрубки, які зв'язані з конічною вихровою камерою, згідно з корисною моделлю, конічна вихрова камера має отвір з встановленим у ньому клапаном у формі порожнистого циліндра зі своєю вихровою камерою і отвором у дні, а також направляючий стрижень. Вказані ознаки складають суть корисної моделі, тому що вони є необхідними та достатніми для досягнення технічного результату збільшення зворотного гідравлічного опору. Причинно-наслідковий зв'язок між сукупністю ознак, які що заявляються, та технічним результатом пояснює наступне. Суть корисної моделі пояснюється кресленням, де на фіг. 1 показаний загальний вигляд при прямому току рідини, а на фіг. 2 - при зворотному. Струминний діод встановлюється у трубопроводі за допомогою підвідного гвинтоподібного 1 і відвідного гвинтоподібного 2 патрубків. Патрубок 2 має продовження таким чином, що гвинтова вісь поступово стає прямою, співвісної з підвідним патрубком 1. Плавний перехід необхідний для зменшення прямого опору. Підвідний патрубок 1, з'єднаний з конічною частиною 3 вихрової камери 4, яка має отвір, де знаходиться клапан 5 у формі порожнистого циліндра, насаджений на направляючий стрижень 6 зі своєю вихровою камерою 7, камера має отвір у дні на циліндричної поверхні 8 та у центрі дна 9. Працює струминний діод наступним чином. При русі рідини в прямому напрямку потік рухається по патрубку 1, піднімає порожнистий клапан 5, підходить до конічної частини 3, далі до вихрової камери 4, і потім переходить у відвідний патрубок 2 і далі по трубопроводу. При цьому гідравлічний опір потоку мінімальний. При зворотному русі потік рідини закручується в гвинтоподібному відвідному патрубку 2 і під кутом входить у вихрову камеру 4, де він закручується і формує вихор. При подальшому перебігу в конічній частині З вихрової камери 4, швидкість потоку збільшується, він входить через отвори 8 у вихрову камеру 7 порожнистого клапану 5, який не маючи підтримки від потоку знизу, під дією гравітаційних сил сковзнув по стрижню 6 і зайняв крайню нижню позицію. У вихровій камері 7 вихровий ефект набирає найбільшої сили і при перерізі отвору 9 відбуваються найбільші втрати тиску. Струминний діод, який пропонується, здатний збільшити зворотній гідравлічний опір, що робить область його застосування практично необмеженою. 1 UA 88736 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Струминний діод, що містить підвідний та відвідний гвинтоподібний патрубки, які зв'язані з конічною вихровою камерою, який відрізняється тим, що конічна вихрова камера має отвір з встановленим у ньому клапаном у формі порожнистого циліндра зі своєю вихровою камерою і отвором у дні, а також направляючий центральний стрижень. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
