Вузол кріплення кришки гідроциліндра до гільзи

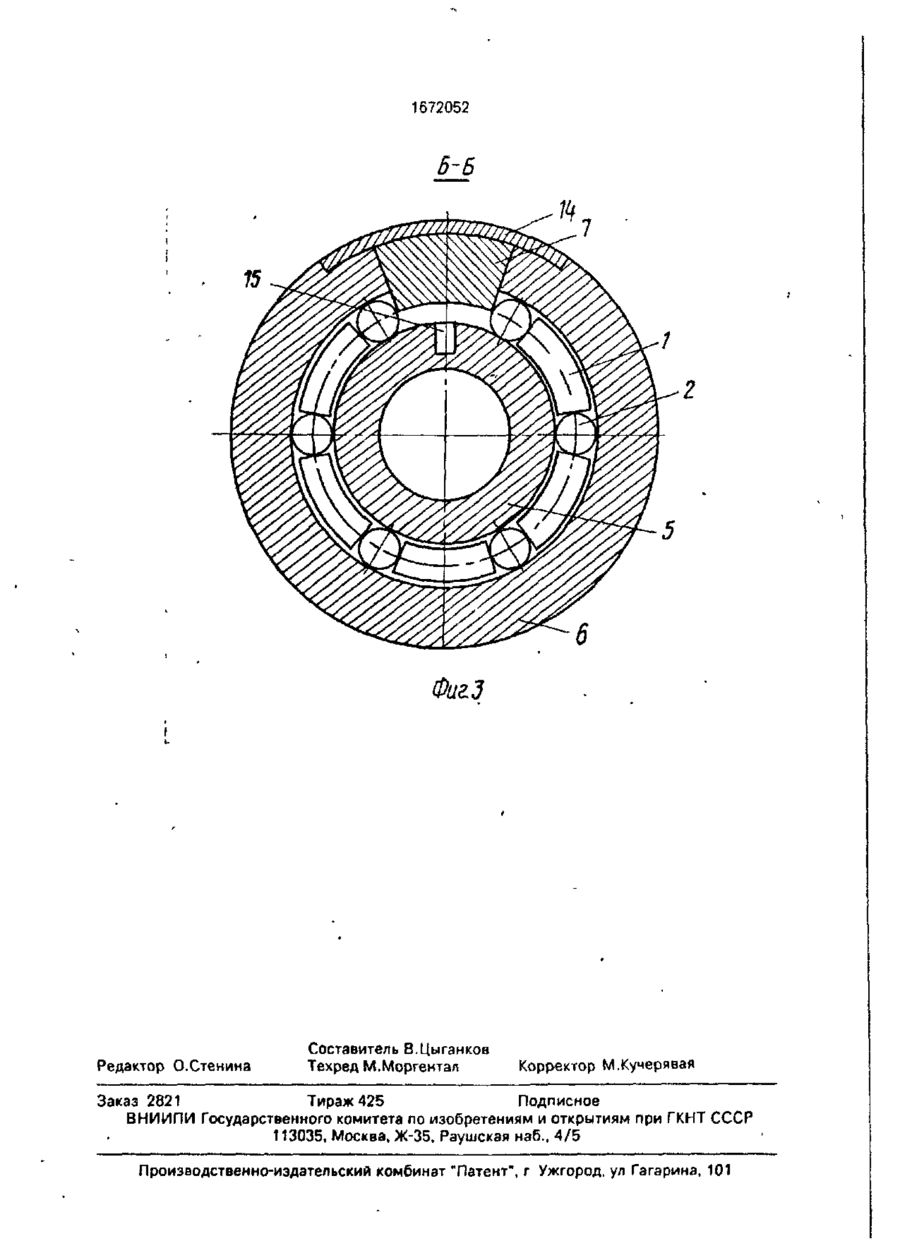

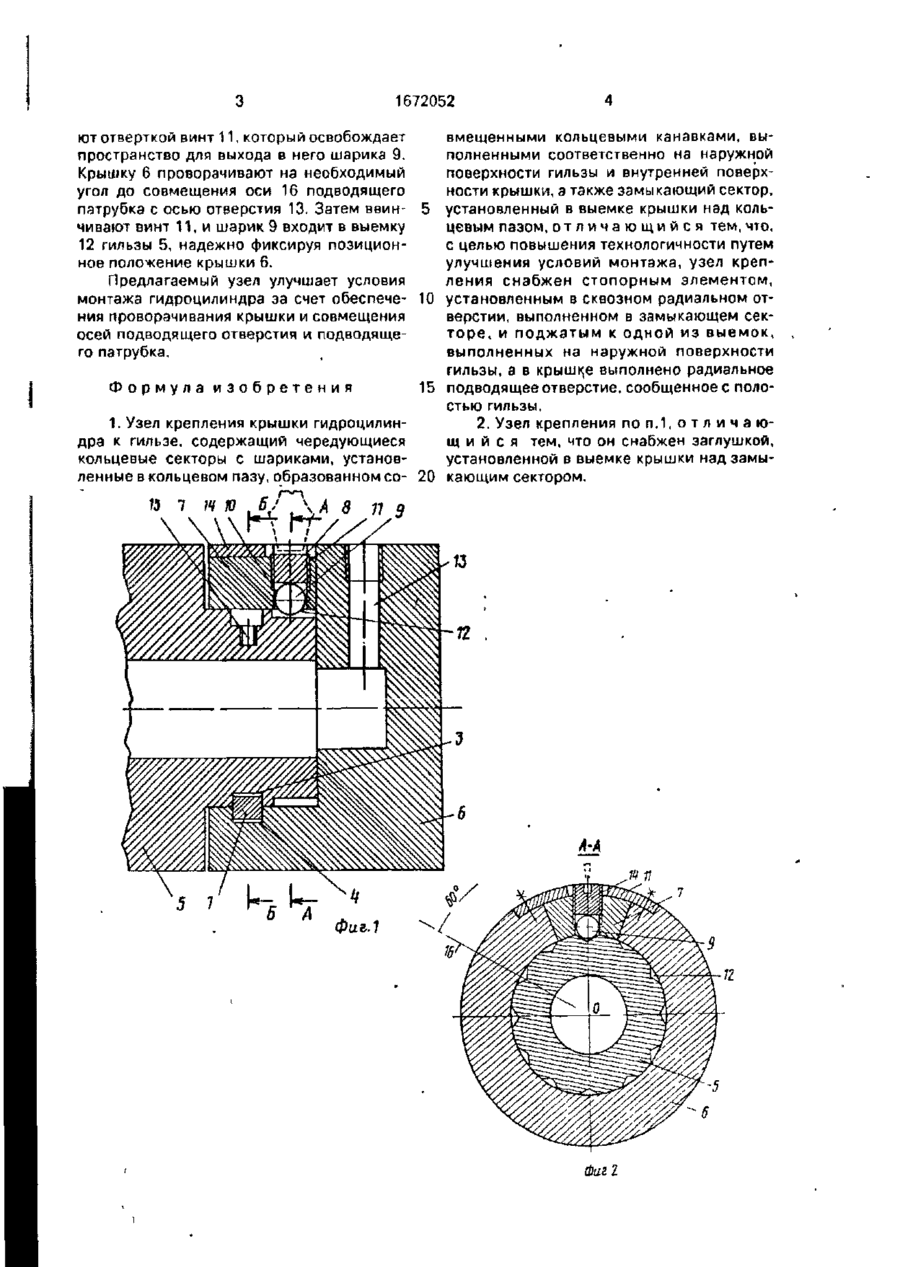

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (5D5 (И) 1672052 А1 F 16 J 13/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 {21)4748900/29 * *' • ' (22)16.10.89 {46)23.08 91. Бюл. №31 '' (71) Производственное объединение "Азовмаш" (72) В.И.Турлюн, А.И.Константинов, В.Н.Малько и П.Ф.Климов (53)621.225(088.8) (56) Авторское свидетельство СССР №916871, кл. F 16L37/14, 1980. (54) УЗЕЛ КРЕПЛЕНИЯ КРЫШКИ ГИДРОЦИЛИНДРЛ К ГИЛЬЗЕ (57) Изобретение относится к машиностроению, а именно к устройствам для крепления Изобретение относится к машиностроению, а именно к устройствам для крепления крышек гидроцилиндров, и может найти применение в различных отраслях промышленности. Цель изобретения - улучшение условий монтажа. На фиг 1 изображен узел крепления крышки гидроцилиндра к гильзе, продольный разрез; на фиг.2 - то же, сечение А-А на фиг. 1; на фиг.3-то же, сечение Б-5 на фиг. 1. Узел крепления крышки гидроцилиндра ¥ гильзе содержит чередующиеся кольцевые секторы 1 с шариками 2, установленные в кольцевом пазу, образованном совмещенными кольцевыми канавками 3,4, выполненными соответственно на наружной поверхности гильзы 5 и внутренней поверхности крышки б, а также замыкающий сектор 7, установленный в выемке 8 крышки 6 над кольцевым пазом. крышек гидроцилиндров и может найти применение в различных отраслях промышленности. Цель изобретения - улучшение условий монтажа. Устройство содержит чередующиеся кольцевые секторы 1 с шариками, установленные в кольцевом пазу, образованном совмещенными кольцевыми канавками 3,4^ выполненными соответственно на наружной поверхности гильзы 5 и внутренней поверхности крышки 6, замыкающей сектор 7 а выемке 8 крышки 6 и стопорный элемент 9, установленный с возможностью проворачивания крышки 6 и совмещения осей подводящего отверстия 13 и подводящего патрубка. 1 з.п ф-лы, 3 ил. Узел крепления снабжен стопорным элементом'в виде шарика 9, установленным в сквозном радиальном отверстии 10, выполненном в замыкающем секторе 7, и поджатым винтом 11 к: одной из выемок 12, выполненных на наружной поверхности гильзы 5, а в крышке 6 выполнено радиальное подводящее отверстие 13, сообщенное с полостью гильзы 5 В выемке 8 крышки 6 над замыкающим сектором 7 установлена заглушка 14, а в кольцевой канавке 3 выполнено резьбовое отверстие 15для монтажа упора (на чертеже не показан) Подводящее отверстие 13 ориентируют при монтаже по направлению оси 16 подводящего патрубка (на чертеже не показан). Узел крепления работает следующим образом. При монтаже гидроцилиндра в случае несовпадения оси 1 б подводящего патрубка с осью подводящего отверстия вывинчива о 1672052 ют отверткой винт 11, который освобождает вмещенными кольцевыми канавками, выпространство для выхода в него шарика 9. полненными соответственно на наружной Крышку 6 проворачивают на необходимый поверхности гильзы и внутренней поверхугол до совмещения оси 16 подводящего ности крышки, а также замыкающий сектор, патрубка с осью отверстия 13. Затем ввин- 5 установленный в выемке крышки над кольчивают винт 11, и шарик 9 входит в выемку цевым пазом, о т л и ч а ю щ и й с я тем, что, 12 гильзы 5, надежно фиксируя позиционс целью повышения технологичности путем ное положение крышки 6. улучшения условий монтажа, узел крепПредлагаемый узел улучшает условия ления снабжен стопорным элементом, монтажа гидроцилиндра за счет обеспече- 10 установленным в сквозном радиальном отния проворачивания крышки и совмещения верстии, выполненном в замыкающем секосей подводящего отверстия и подводящеторе, и поджатым к одной из выемок, го патрубка. выполненных на наружной поверхности гильзы, а в крышке выполнено радиальное Формула изобретения 15 подводящее отверстие, сообщенное с полостью гильзы, 1. Узел крепления крышки гидроцилин2. Узел крепления по п. 1, о т л и ч а юдра к гильзе, содержащий чередующиеся щ и й с я тем, что он снабжен заглушкой, кольцевые секторы с шариками, установустановленной в выемке крышки надзамыленные в кольцевом пазу, образованном со- 20 кающим сектором. Я 7 П 9 Фаг Z 1672052 Б-Б 15 Фиг.3 Редактор О.Стенина Составитель В.Цыганков Техред М.Моргентал Корректор М.Кучерявая Заказ 2821 Тираж 425 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина, 101
