Зубчаста передача

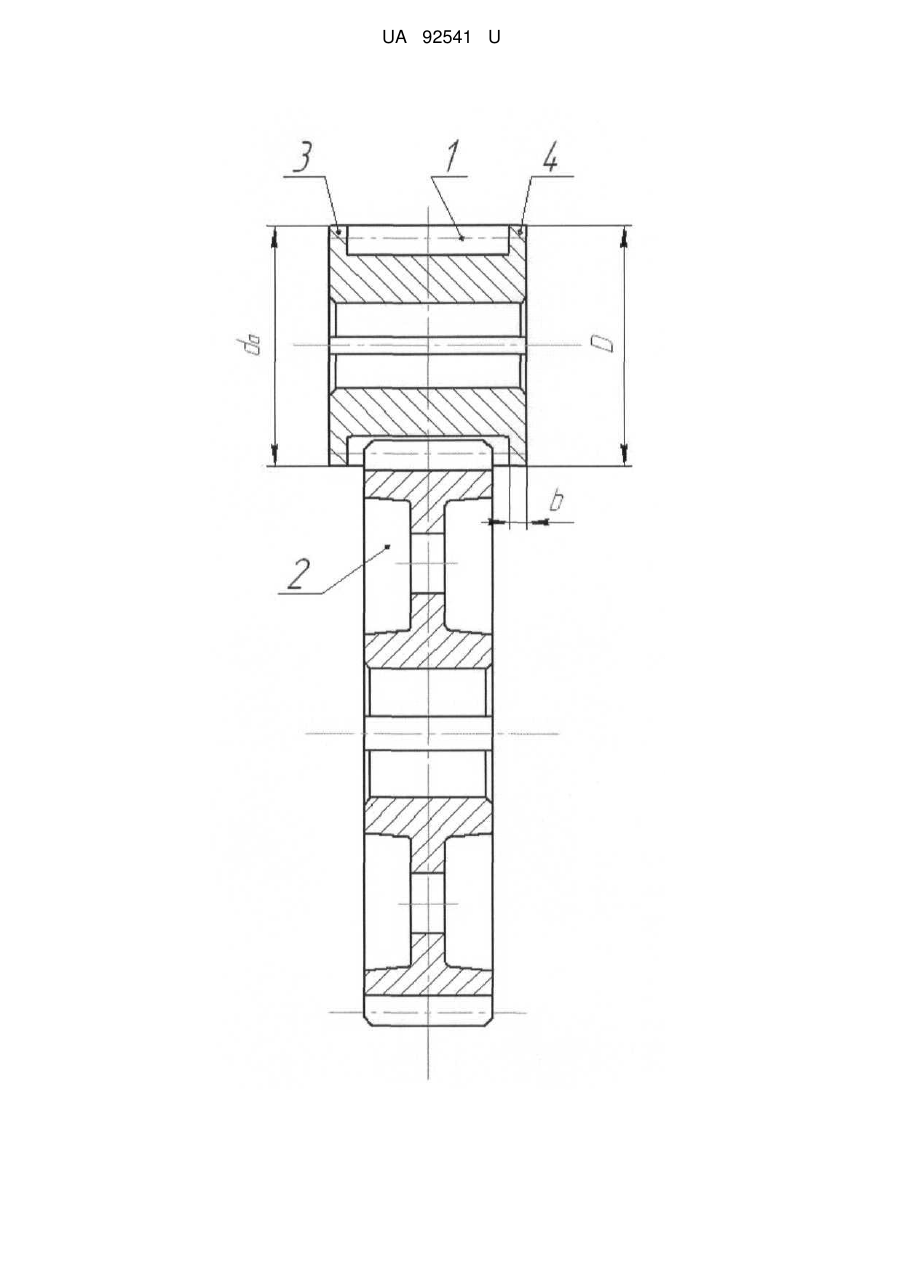

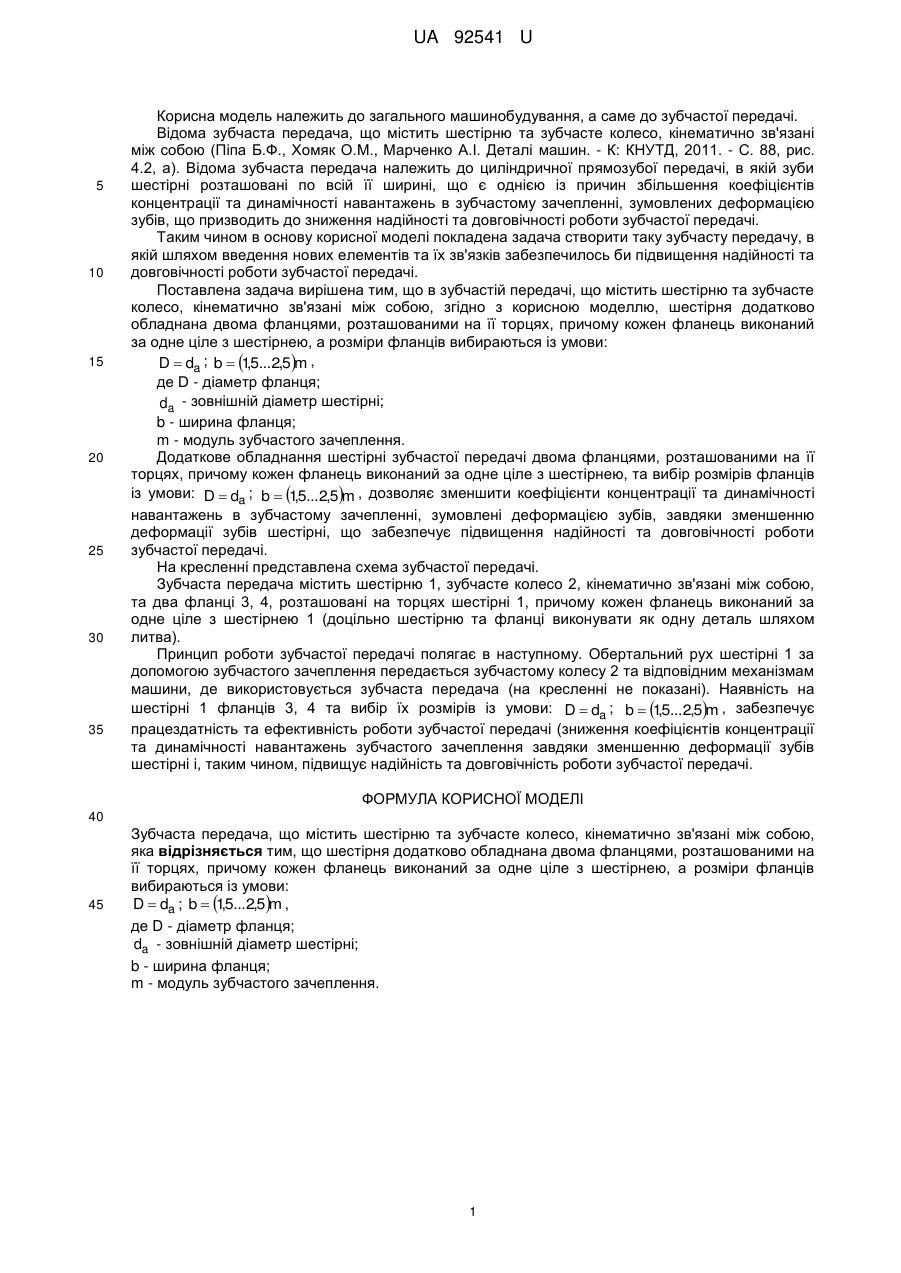

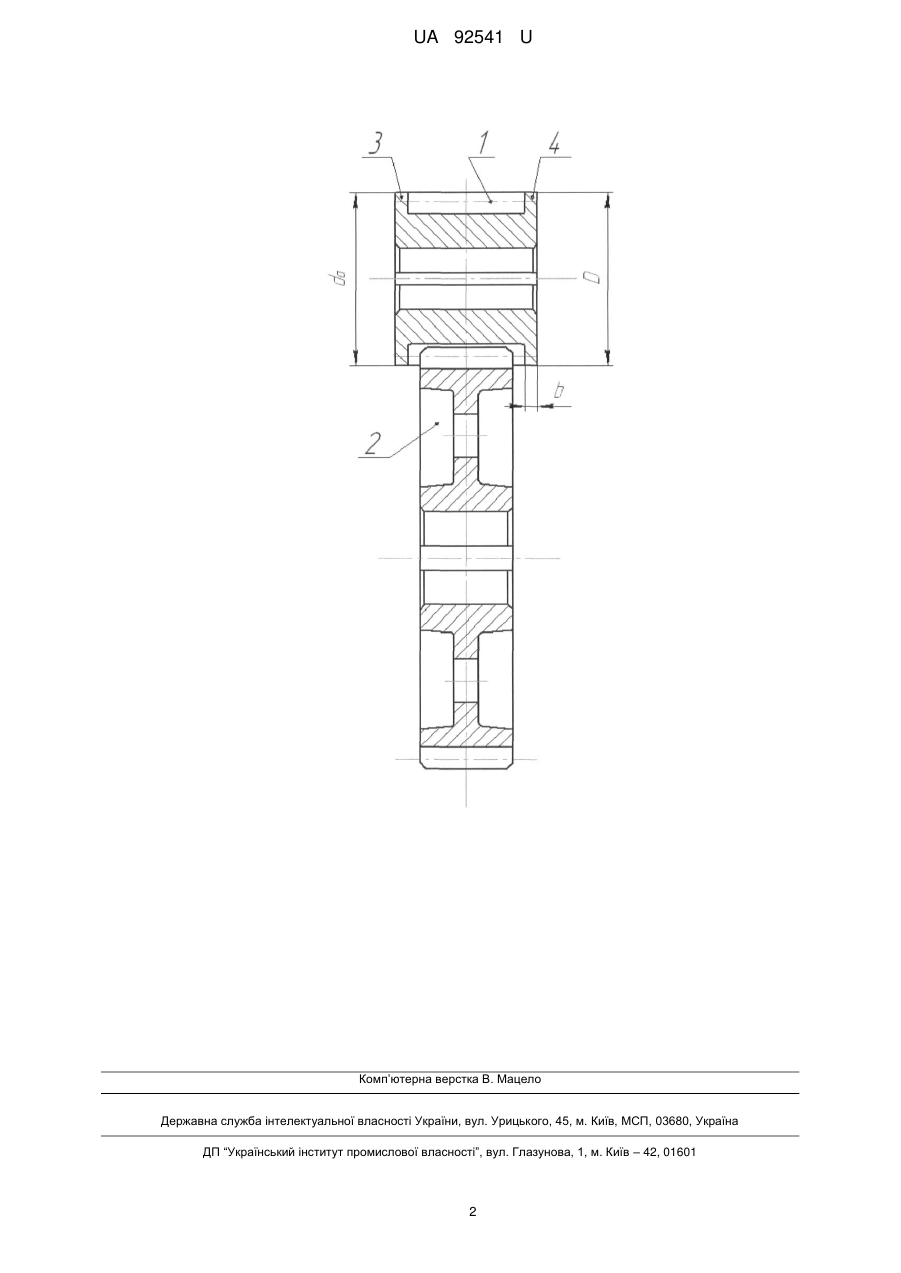

Реферат: Зубчаста передача, що містить шестірню та зубчасте колесо, кінематично зв'язані між собою, причому шестірня додатково обладнана двома фланцями, розташованими на її торцях, причому кожен фланець виконаний за одне ціле з шестірнею. UA 92541 U (54) ЗУБЧАСТА ПЕРЕДАЧА UA 92541 U UA 92541 U 5 10 15 20 25 30 35 Корисна модель належить до загального машинобудування, а саме до зубчастої передачі. Відома зубчаста передача, що містить шестірню та зубчасте колесо, кінематично зв'язані між собою (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К: КНУТД, 2011. - С. 88, рис. 4.2, а). Відома зубчаста передача належить до циліндричної прямозубої передачі, в якій зуби шестірні розташовані по всій її ширині, що є однією із причин збільшення коефіцієнтів концентрації та динамічності навантажень в зубчастому зачепленні, зумовлених деформацією зубів, що призводить до зниження надійності та довговічності роботи зубчастої передачі. Таким чином в основу корисної моделі покладена задача створити таку зубчасту передачу, в якій шляхом введення нових елементів та їх зв'язків забезпечилось би підвищення надійності та довговічності роботи зубчастої передачі. Поставлена задача вирішена тим, що в зубчастій передачі, що містить шестірню та зубчасте колесо, кінематично зв'язані між собою, згідно з корисною моделлю, шестірня додатково обладнана двома фланцями, розташованими на її торцях, причому кожен фланець виконаний за одне ціле з шестірнею, а розміри фланців вибираються із умови: , D  da ; b  15...2,5m , де D - діаметр фланця; da - зовнішній діаметр шестірні; b - ширина фланця; m - модуль зубчастого зачеплення. Додаткове обладнання шестірні зубчастої передачі двома фланцями, розташованими на її торцях, причому кожен фланець виконаний за одне ціле з шестірнею, та вибір розмірів фланців із умови: D  da ; b  15...2,5m , дозволяє зменшити коефіцієнти концентрації та динамічності , навантажень в зубчастому зачепленні, зумовлені деформацією зубів, завдяки зменшенню деформації зубів шестірні, що забезпечує підвищення надійності та довговічності роботи зубчастої передачі. На кресленні представлена схема зубчастої передачі. Зубчаста передача містить шестірню 1, зубчасте колесо 2, кінематично зв'язані між собою, та два фланці 3, 4, розташовані на торцях шестірні 1, причому кожен фланець виконаний за одне ціле з шестірнею 1 (доцільно шестірню та фланці виконувати як одну деталь шляхом литва). Принцип роботи зубчастої передачі полягає в наступному. Обертальний рух шестірні 1 за допомогою зубчастого зачеплення передається зубчастому колесу 2 та відповідним механізмам машини, де використовується зубчаста передача (на кресленні не показані). Наявність на шестірні 1 фланців 3, 4 та вибір їх розмірів із умови: D  da ; b  15...2,5m , забезпечує , працездатність та ефективність роботи зубчастої передачі (зниження коефіцієнтів концентрації та динамічності навантажень зубчастого зачеплення завдяки зменшенню деформації зубів шестірні і, таким чином, підвищує надійність та довговічність роботи зубчастої передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Зубчаста передача, що містить шестірню та зубчасте колесо, кінематично зв'язані між собою, яка відрізняється тим, що шестірня додатково обладнана двома фланцями, розташованими на її торцях, причому кожен фланець виконаний за одне ціле з шестірнею, а розміри фланців вибираються із умови: , D  da ; b  15...2,5m , де D - діаметр фланця; da - зовнішній діаметр шестірні; b - ширина фланця; m - модуль зубчастого зачеплення. 1 UA 92541 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
