Горизонтальний багатоцільовий верстат

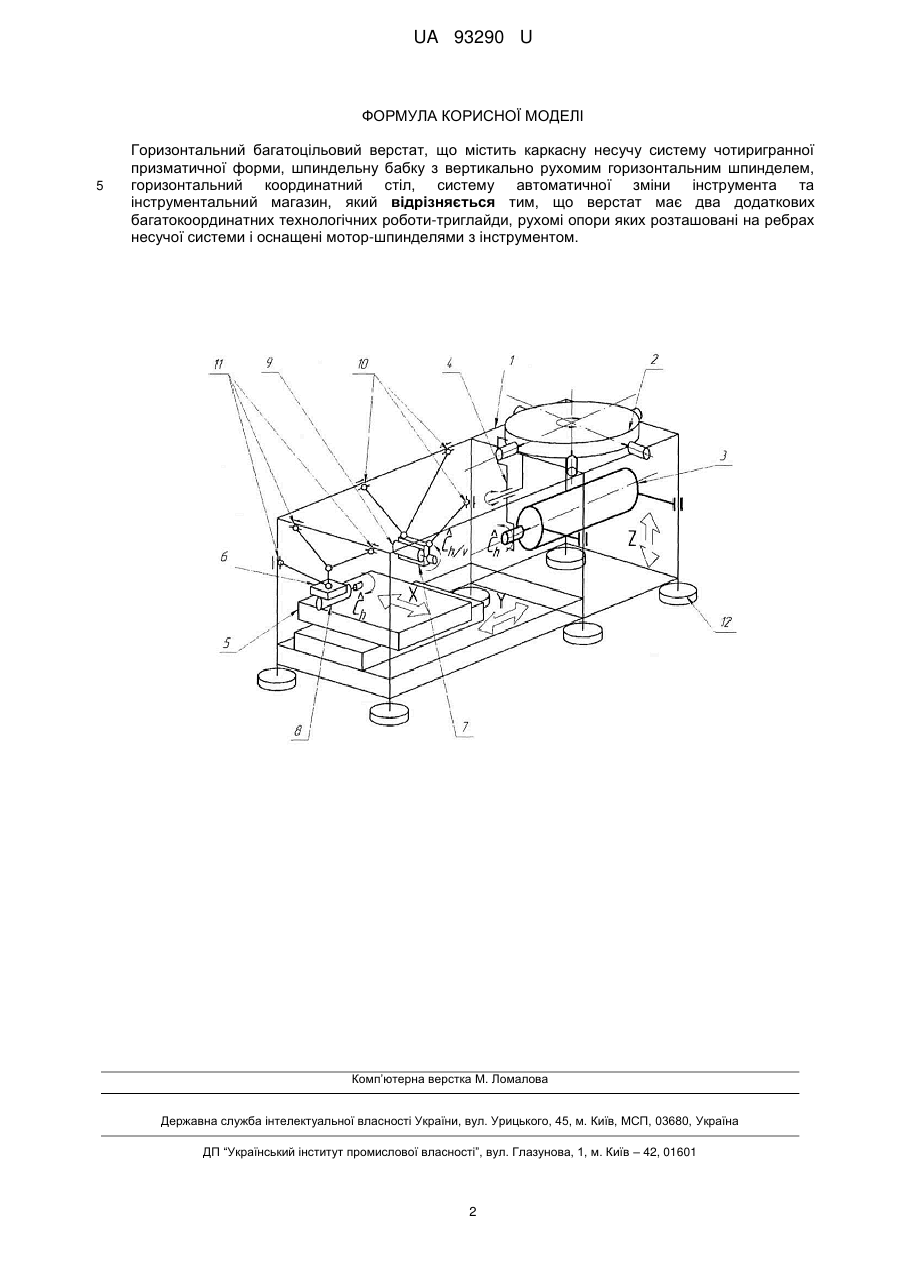

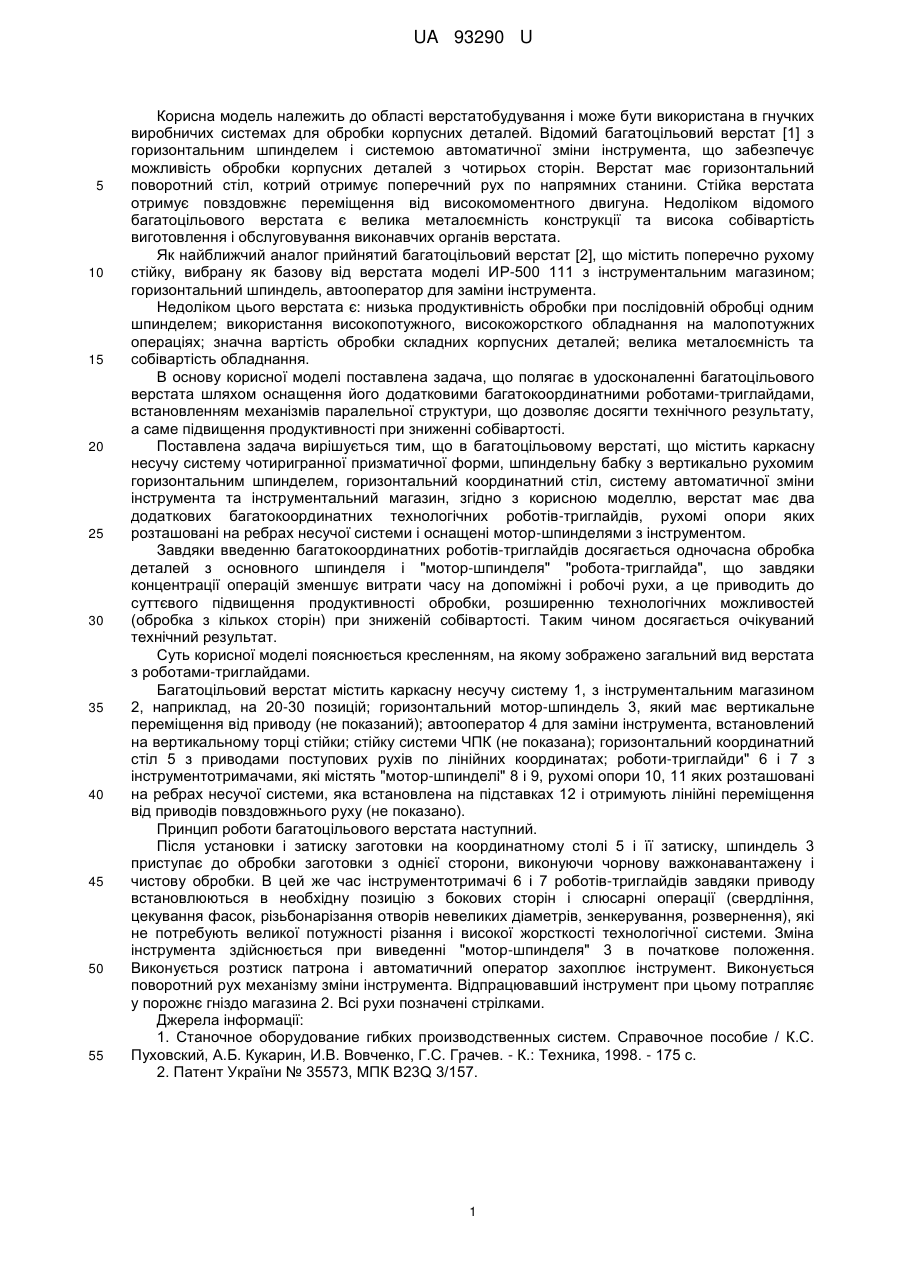

Реферат: UA 93290 U UA 93290 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області верстатобудування і може бути використана в гнучких виробничих системах для обробки корпусних деталей. Відомий багатоцільовий верстат [1] з горизонтальним шпинделем і системою автоматичної зміни інструмента, що забезпечує можливість обробки корпусних деталей з чотирьох сторін. Верстат має горизонтальний поворотний стіл, котрий отримує поперечний рух по напрямних станини. Стійка верстата отримує повздовжнє переміщення від високомоментного двигуна. Недоліком відомого багатоцільового верстата є велика металоємність конструкції та висока собівартість виготовлення і обслуговування виконавчих органів верстата. Як найближчий аналог прийнятий багатоцільовий верстат [2], що містить поперечно рухому стійку, вибрану як базову від верстата моделі ИР-500 111 з інструментальним магазином; горизонтальний шпиндель, автооператор для заміни інструмента. Недоліком цього верстата є: низька продуктивність обробки при послідовній обробці одним шпинделем; використання високопотужного, високожорсткого обладнання на малопотужних операціях; значна вартість обробки складних корпусних деталей; велика металоємність та собівартість обладнання. В основу корисної моделі поставлена задача, що полягає в удосконаленні багатоцільового верстата шляхом оснащення його додатковими багатокоординатними роботами-триглайдами, встановленням механізмів паралельної структури, що дозволяє досягти технічного результату, а саме підвищення продуктивності при зниженні собівартості. Поставлена задача вирішується тим, що в багатоцільовому верстаті, що містить каркасну несучу систему чотиригранної призматичної форми, шпиндельну бабку з вертикально рухомим горизонтальним шпинделем, горизонтальний координатний стіл, систему автоматичної зміни інструмента та інструментальний магазин, згідно з корисною моделлю, верстат має два додаткових багатокоординатних технологічних роботів-триглайдів, рухомі опори яких розташовані на ребрах несучої системи і оснащені мотор-шпинделями з інструментом. Завдяки введенню багатокоординатних роботів-триглайдів досягається одночасна обробка деталей з основного шпинделя і "мотор-шпинделя" "робота-триглайда", що завдяки концентрації операцій зменшує витрати часу на допоміжні і робочі рухи, а це приводить до суттєвого підвищення продуктивності обробки, розширенню технологічних можливостей (обробка з кількох сторін) при зниженій собівартості. Таким чином досягається очікуваний технічний результат. Суть корисної моделі пояснюється кресленням, на якому зображено загальний вид верстата з роботами-триглайдами. Багатоцільовий верстат містить каркасну несучу систему 1, з інструментальним магазином 2, наприклад, на 20-30 позицій; горизонтальний мотор-шпиндель 3, який має вертикальне переміщення від приводу (не показаний); автооператор 4 для заміни інструмента, встановлений на вертикальному торці стійки; стійку системи ЧПК (не показана); горизонтальний координатний стіл 5 з приводами поступових рухів по лінійних координатах; роботи-триглайди" 6 і 7 з інструментотримачами, які містять "мотор-шпинделі" 8 і 9, рухомі опори 10, 11 яких розташовані на ребрах несучої системи, яка встановлена на підставках 12 і отримують лінійні переміщення від приводів повздовжнього руху (не показано). Принцип роботи багатоцільового верстата наступний. Після установки і затиску заготовки на координатному столі 5 і її затиску, шпиндель 3 приступає до обробки заготовки з однієї сторони, виконуючи чорнову важконавантажену і чистову обробки. В цей же час інструментотримачі 6 і 7 роботів-триглайдів завдяки приводу встановлюються в необхідну позицію з бокових сторін і слюсарні операції (свердління, цекування фасок, різьбонарізання отворів невеликих діаметрів, зенкерування, розвернення), які не потребують великої потужності різання і високої жорсткості технологічної системи. Зміна інструмента здійснюється при виведенні "мотор-шпинделя" 3 в початкове положення. Виконується розтиск патрона і автоматичний оператор захоплює інструмент. Виконується поворотний рух механізму зміни інструмента. Відпрацювавший інструмент при цьому потрапляє у порожнє гніздо магазина 2. Всі рухи позначені стрілками. Джерела інформації: 1. Станочное оборудование гибких производственных систем. Справочное пособие / К.С. Пуховский, А.Б. Кукарин, И.В. Вовченко, Г.С. Грачев. - К.: Техника, 1998. - 175 с. 2. Патент України № 35573, МПК B23Q 3/157. 1 UA 93290 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Горизонтальний багатоцільовий верстат, що містить каркасну несучу систему чотиригранної призматичної форми, шпиндельну бабку з вертикально рухомим горизонтальним шпинделем, горизонтальний координатний стіл, систему автоматичної зміни інструмента та інструментальний магазин, який відрізняється тим, що верстат має два додаткових багатокоординатних технологічних роботи-триглайди, рухомі опори яких розташовані на ребрах несучої системи і оснащені мотор-шпинделями з інструментом. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
