Шайба

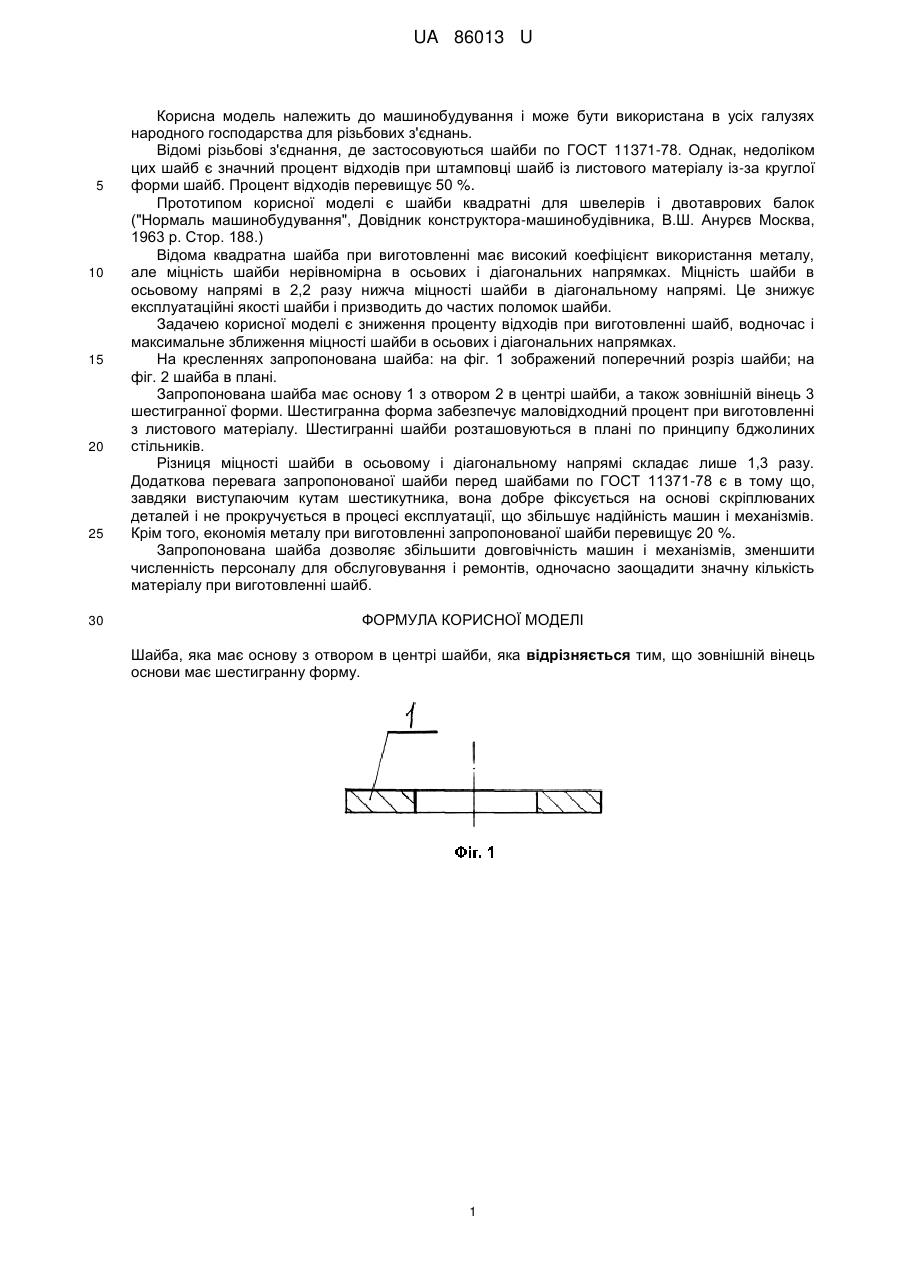

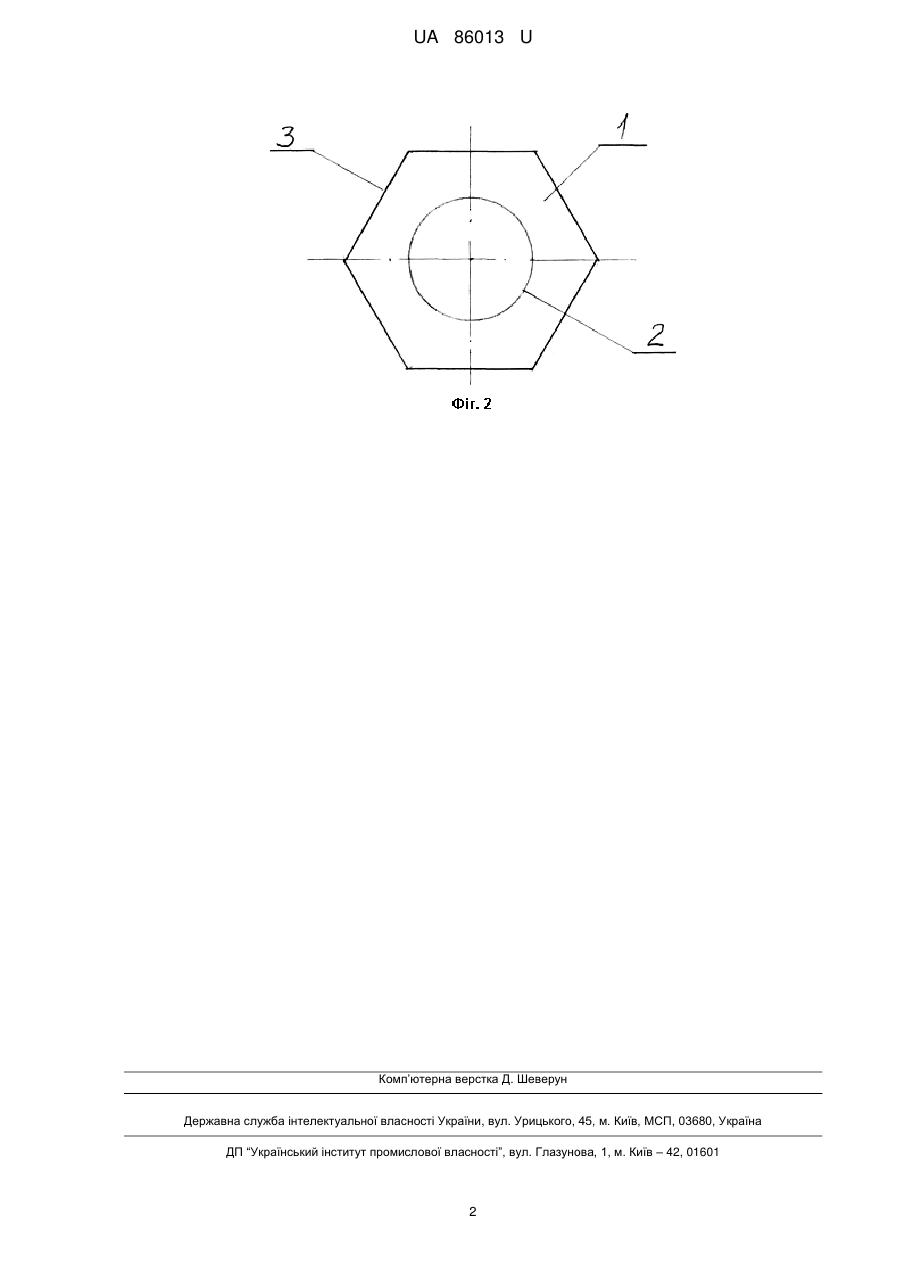

Реферат: UA 86013 U Шайба має основу з отвором в центрі шайби. Зовнішній вінець основи має шестигранну форму. UA 86013 U UA 86013 U 5 10 15 20 25 30 Корисна модель належить до машинобудування і може бути використана в усіх галузях народного господарства для різьбових з'єднань. Відомі різьбові з'єднання, де застосовуються шайби по ГОСТ 11371-78. Однак, недоліком цих шайб є значний процент відходів при штамповці шайб із листового матеріалу із-за круглої форми шайб. Процент відходів перевищує 50 %. Прототипом корисної моделі є шайби квадратні для швелерів і двотаврових балок ("Нормаль машинобудування", Довідник конструктора-машинобудівника, В.Ш. Анурєв Москва, 1963 р. Стор. 188.) Відома квадратна шайба при виготовленні має високий коефіцієнт використання металу, але міцність шайби нерівномірна в осьових і діагональних напрямках. Міцність шайби в осьовому напрямі в 2,2 разу нижча міцності шайби в діагональному напрямі. Це знижує експлуатаційні якості шайби і призводить до частих поломок шайби. Задачею корисної моделі є зниження проценту відходів при виготовленні шайб, водночас і максимальне зближення міцності шайби в осьових і діагональних напрямках. На кресленнях запропонована шайба: на фіг. 1 зображений поперечний розріз шайби; на фіг. 2 шайба в плані. Запропонована шайба має основу 1 з отвором 2 в центрі шайби, а також зовнішній вінець 3 шестигранної форми. Шестигранна форма забезпечує маловідходний процент при виготовленні з листового матеріалу. Шестигранні шайби розташовуються в плані по принципу бджолиних стільників. Різниця міцності шайби в осьовому і діагональному напрямі складає лише 1,3 разу. Додаткова перевага запропонованої шайби перед шайбами по ГОСТ 11371-78 є в тому що, завдяки виступаючим кутам шестикутника, вона добре фіксується на основі скріплюваних деталей і не прокручується в процесі експлуатації, що збільшує надійність машин і механізмів. Крім того, економія металу при виготовленні запропонованої шайби перевищує 20 %. Запропонована шайба дозволяє збільшити довговічність машин і механізмів, зменшити численність персоналу для обслуговування і ремонтів, одночасно заощадити значну кількість матеріалу при виготовленні шайб. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Шайба, яка має основу з отвором в центрі шайби, яка відрізняється тим, що зовнішній вінець основи має шестигранну форму. 1 UA 86013 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
