Сегментна шпонка

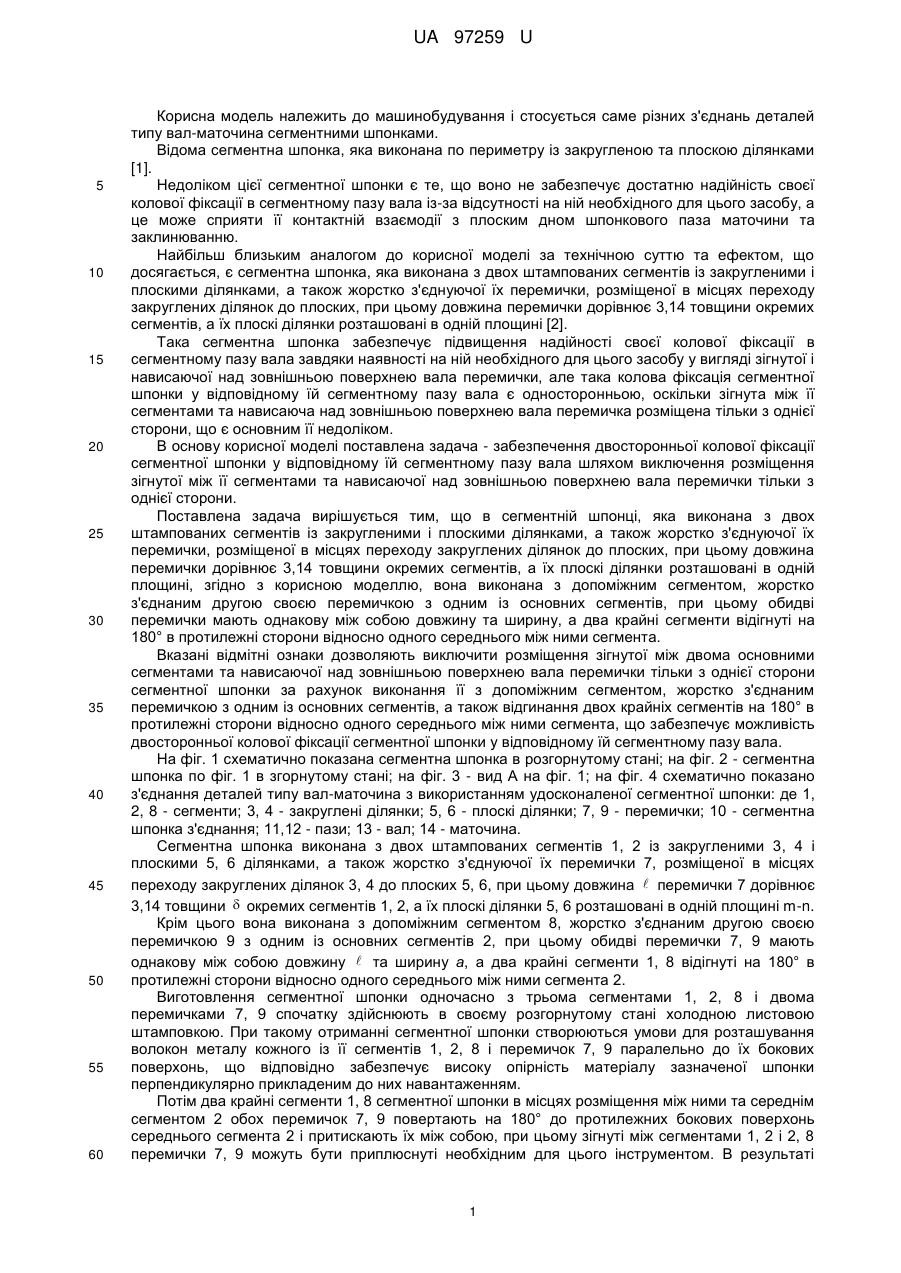

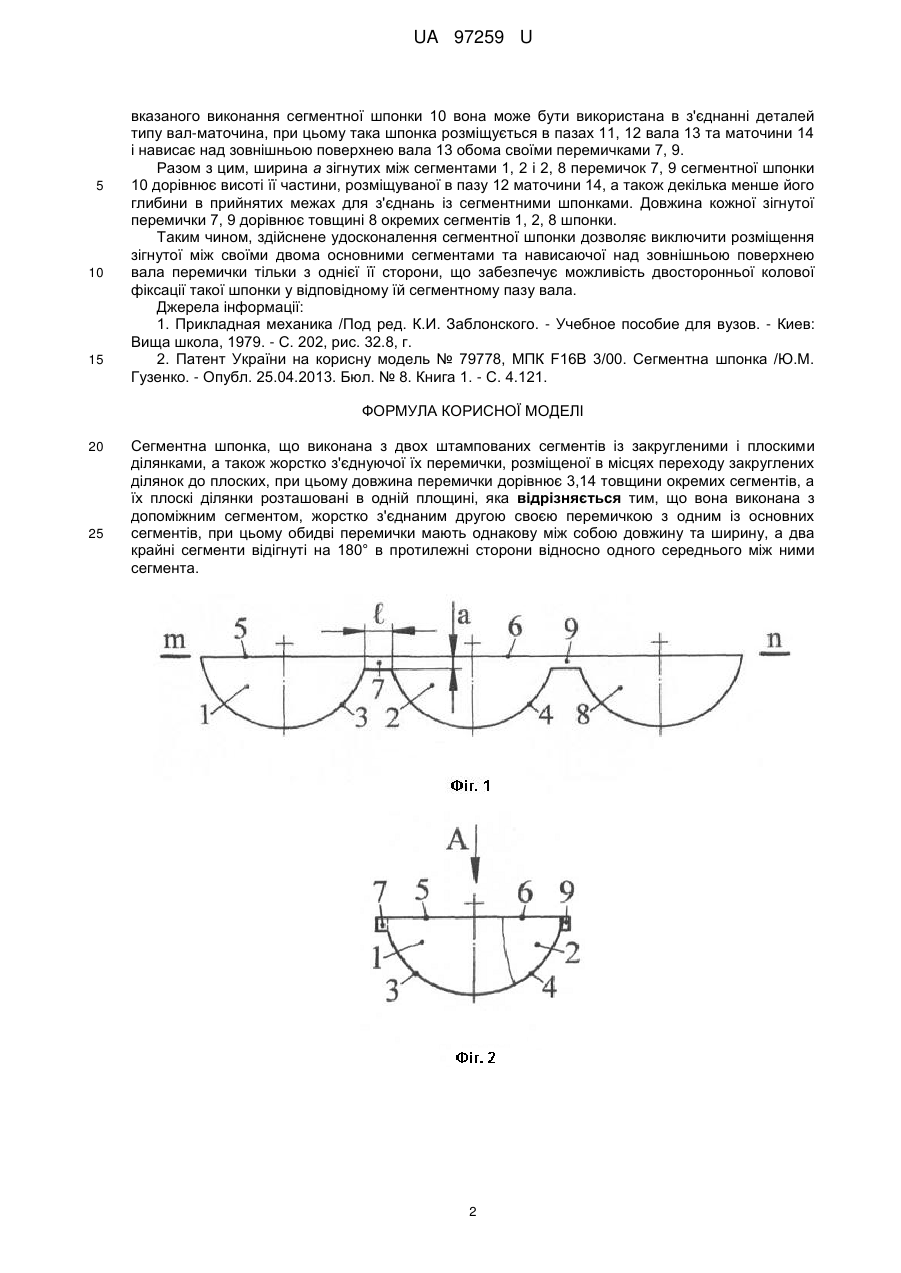

Реферат: UA 97259 U UA 97259 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і стосується саме різних з'єднань деталей типу вал-маточина сегментними шпонками. Відома сегментна шпонка, яка виконана по периметру із закругленою та плоскою ділянками [1]. Недоліком цієї сегментної шпонки є те, що воно не забезпечує достатню надійність своєї колової фіксації в сегментному пазу вала із-за відсутності на ній необхідного для цього засобу, а це може сприяти її контактній взаємодії з плоским дном шпонкового паза маточини та заклинюванню. Найбільш близьким аналогом до корисної моделі за технічною суттю та ефектом, що досягається, є сегментна шпонка, яка виконана з двох штампованих сегментів із закругленими і плоскими ділянками, а також жорстко з'єднуючої їх перемички, розміщеної в місцях переходу закруглених ділянок до плоских, при цьому довжина перемички дорівнює 3,14 товщини окремих сегментів, а їх плоскі ділянки розташовані в одній площині [2]. Така сегментна шпонка забезпечує підвищення надійності своєї колової фіксації в сегментному пазу вала завдяки наявності на ній необхідного для цього засобу у вигляді зігнутої і нависаючої над зовнішньою поверхнею вала перемички, але така колова фіксація сегментної шпонки у відповідному їй сегментному пазу вала є односторонньою, оскільки зігнута між її сегментами та нависаюча над зовнішньою поверхнею вала перемичка розміщена тільки з однієї сторони, що є основним її недоліком. В основу корисної моделі поставлена задача - забезпечення двосторонньої колової фіксації сегментної шпонки у відповідному їй сегментному пазу вала шляхом виключення розміщення зігнутої між її сегментами та нависаючої над зовнішньою поверхнею вала перемички тільки з однієї сторони. Поставлена задача вирішується тим, що в сегментній шпонці, яка виконана з двох штампованих сегментів із закругленими і плоскими ділянками, а також жорстко з'єднуючої їх перемички, розміщеної в місцях переходу закруглених ділянок до плоских, при цьому довжина перемички дорівнює 3,14 товщини окремих сегментів, а їх плоскі ділянки розташовані в одній площині, згідно з корисною моделлю, вона виконана з допоміжним сегментом, жорстко з'єднаним другою своєю перемичкою з одним із основних сегментів, при цьому обидві перемички мають однакову між собою довжину та ширину, а два крайні сегменти відігнуті на 180° в протилежні сторони відносно одного середнього між ними сегмента. Вказані відмітні ознаки дозволяють виключити розміщення зігнутої між двома основними сегментами та нависаючої над зовнішньою поверхнею вала перемички тільки з однієї сторони сегментної шпонки за рахунок виконання її з допоміжним сегментом, жорстко з'єднаним перемичкою з одним із основних сегментів, а також відгинання двох крайніх сегментів на 180° в протилежні сторони відносно одного середнього між ними сегмента, що забезпечує можливість двосторонньої колової фіксації сегментної шпонки у відповідному їй сегментному пазу вала. На фіг. 1 схематично показана сегментна шпонка в розгорнутому стані; на фіг. 2 - сегментна шпонка по фіг. 1 в згорнутому стані; на фіг. 3 - вид А на фіг. 1; на фіг. 4 схематично показано з'єднання деталей типу вал-маточина з використанням удосконаленої сегментної шпонки: де 1, 2, 8 - сегменти; 3, 4 - закруглені ділянки; 5, 6 - плоскі ділянки; 7, 9 - перемички; 10 - сегментна шпонка з'єднання; 11,12 - пази; 13 - вал; 14 - маточина. Сегментна шпонка виконана з двох штампованих сегментів 1, 2 із закругленими 3, 4 і плоскими 5, 6 ділянками, а також жорстко з'єднуючої їх перемички 7, розміщеної в місцях переходу закруглених ділянок 3, 4 до плоских 5, 6, при цьому довжина  перемички 7 дорівнює 3,14 товщини  окремих сегментів 1, 2, а їх плоскі ділянки 5, 6 розташовані в одній площині m-n. Крім цього вона виконана з допоміжним сегментом 8, жорстко з'єднаним другою своєю перемичкою 9 з одним із основних сегментів 2, при цьому обидві перемички 7, 9 мають однакову між собою довжину  та ширину а, а два крайні сегменти 1, 8 відігнуті на 180° в протилежні сторони відносно одного середнього між ними сегмента 2. Виготовлення сегментної шпонки одночасно з трьома сегментами 1, 2, 8 і двома перемичками 7, 9 спочатку здійснюють в своєму розгорнутому стані холодною листовою штамповкою. При такому отриманні сегментної шпонки створюються умови для розташування волокон металу кожного із її сегментів 1, 2, 8 і перемичок 7, 9 паралельно до їх бокових поверхонь, що відповідно забезпечує високу опірність матеріалу зазначеної шпонки перпендикулярно прикладеним до них навантаженням. Потім два крайні сегменти 1, 8 сегментної шпонки в місцях розміщення між ними та середнім сегментом 2 обох перемичок 7, 9 повертають на 180° до протилежних бокових поверхонь середнього сегмента 2 і притискають їх між собою, при цьому зігнуті між сегментами 1, 2 і 2, 8 перемички 7, 9 можуть бути приплюснуті необхідним для цього інструментом. В результаті 1 UA 97259 U 5 10 15 вказаного виконання сегментної шпонки 10 вона може бути використана в з'єднанні деталей типу вал-маточина, при цьому така шпонка розміщується в пазах 11, 12 вала 13 та маточини 14 і нависає над зовнішньою поверхнею вала 13 обома своїми перемичками 7, 9. Разом з цим, ширина а зігнутих між сегментами 1, 2 і 2, 8 перемичок 7, 9 сегментної шпонки 10 дорівнює висоті її частини, розміщуваної в пазу 12 маточини 14, а також декілька менше його глибини в прийнятих межах для з'єднань із сегментними шпонками. Довжина кожної зігнутої перемички 7, 9 дорівнює товщині 8 окремих сегментів 1, 2, 8 шпонки. Таким чином, здійснене удосконалення сегментної шпонки дозволяє виключити розміщення зігнутої між своїми двома основними сегментами та нависаючої над зовнішньою поверхнею вала перемички тільки з однієї її сторони, що забезпечує можливість двосторонньої колової фіксації такої шпонки у відповідному їй сегментному пазу вала. Джерела інформації: 1. Прикладная механика /Под ред. К.И. Заблонского. - Учебное пособие для вузов. - Киев: Вища школа, 1979. - С. 202, рис. 32.8, г. 2. Патент України на корисну модель № 79778, МПК F16В 3/00. Сегментна шпонка /Ю.М. Гузенко. - Опубл. 25.04.2013. Бюл. № 8. Книга 1. - С. 4.121. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Сегментна шпонка, що виконана з двох штампованих сегментів із закругленими і плоскими ділянками, а також жорстко з'єднуючої їх перемички, розміщеної в місцях переходу закруглених ділянок до плоских, при цьому довжина перемички дорівнює 3,14 товщини окремих сегментів, а їх плоскі ділянки розташовані в одній площині, яка відрізняється тим, що вона виконана з допоміжним сегментом, жорстко з'єднаним другою своєю перемичкою з одним із основних сегментів, при цьому обидві перемички мають однакову між собою довжину та ширину, а два крайні сегменти відігнуті на 180° в протилежні сторони відносно одного середнього між ними сегмента. 2 UA 97259 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
