Універсальний заточувальний пристрій “нано-3″

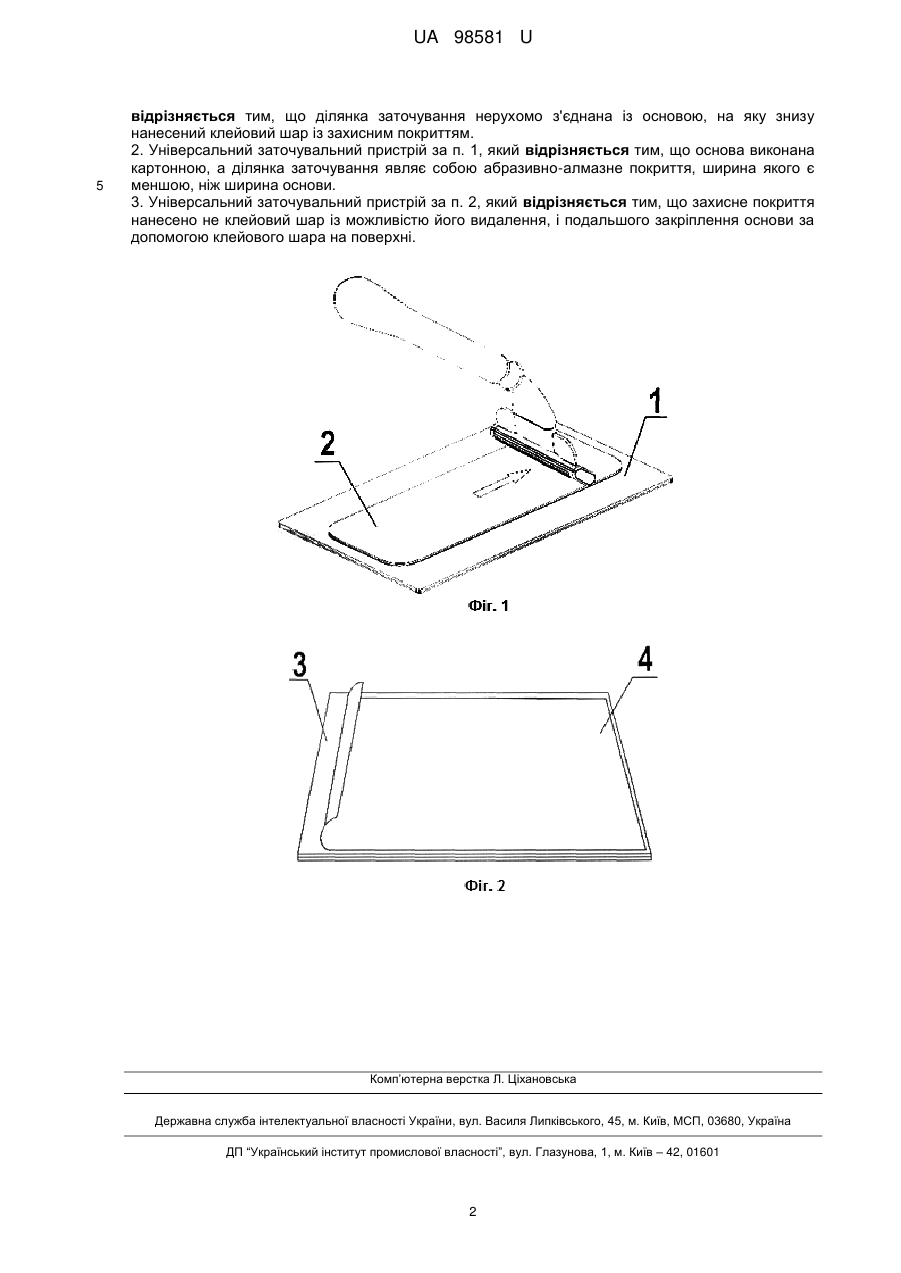

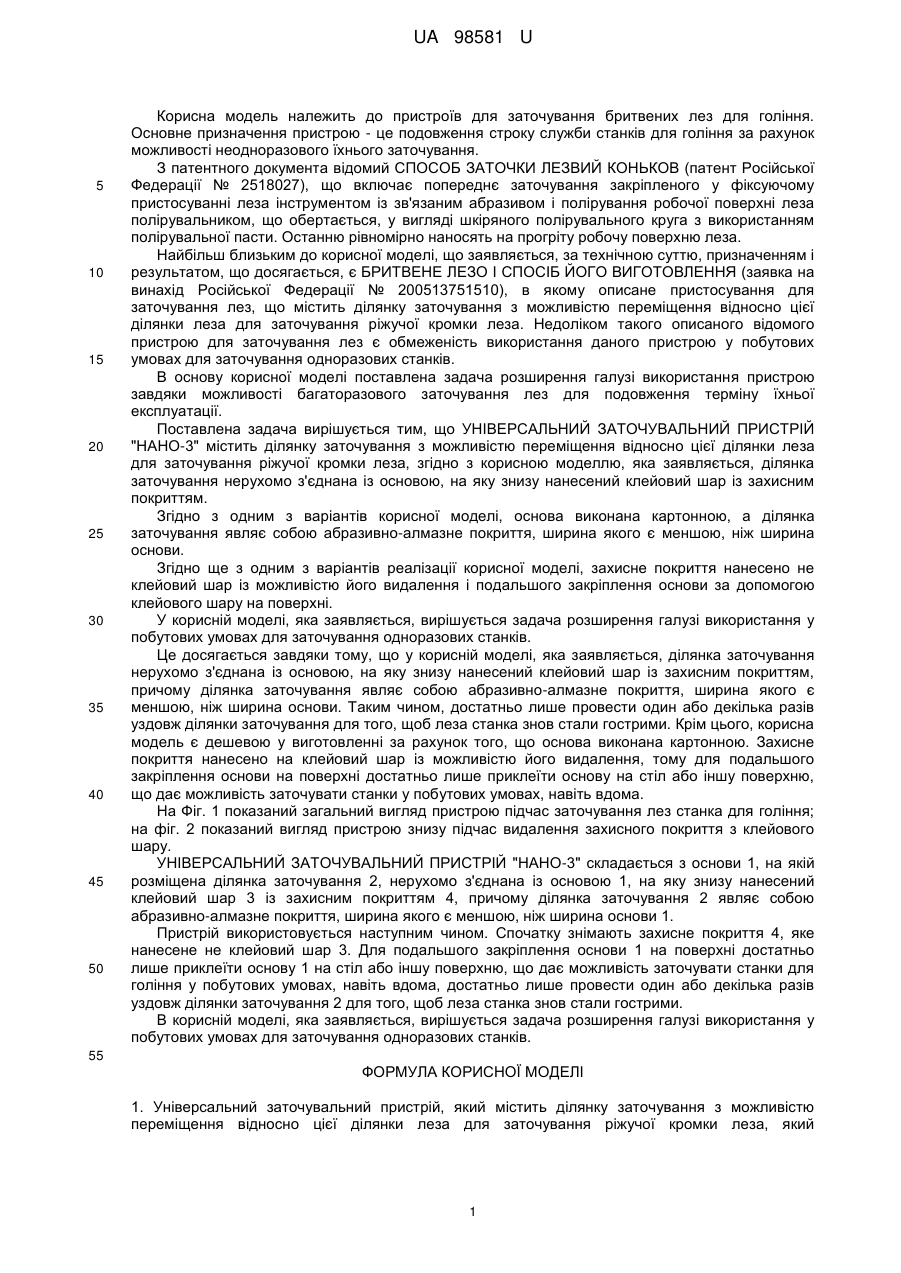

Реферат: Універсальний заточувальний пристрій містить ділянку заточування з можливістю переміщення відносно цієї ділянки леза для заточування ріжучої кромки леза. Ділянка заточування нерухомо з'єднана із основою, на яку знизу нанесений клейовий шар із захисним покриттям. UA 98581 U (12) UA 98581 U UA 98581 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для заточування бритвених лез для гоління. Основне призначення пристрою - це подовження строку служби станків для гоління за рахунок можливості неодноразового їхнього заточування. З патентного документа відомий СПОСОБ ЗАТОЧКИ ЛЕЗВИЙ КОНЬКОВ (патент Російської Федерації № 2518027), що включає попереднє заточування закріпленого у фіксуючому пристосуванні леза інструментом із зв'язаним абразивом і полірування робочої поверхні леза полірувальником, що обертається, у вигляді шкіряного полірувального круга з використанням полірувальної пасти. Останню рівномірно наносять на прогріту робочу поверхню леза. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є БРИТВЕНЕ ЛЕЗО І СПОСІБ ЙОГО ВИГОТОВЛЕННЯ (заявка на винахід Російської Федерації № 200513751510), в якому описане пристосування для заточування лез, що містить ділянку заточування з можливістю переміщення відносно цієї ділянки леза для заточування ріжучої кромки леза. Недоліком такого описаного відомого пристрою для заточування лез є обмеженість використання даного пристрою у побутових умовах для заточування одноразових станків. В основу корисної моделі поставлена задача розширення галузі використання пристрою завдяки можливості багаторазового заточування лез для подовження терміну їхньої експлуатації. Поставлена задача вирішується тим, що УНІВЕРСАЛЬНИЙ ЗАТОЧУВАЛЬНИЙ ПРИСТРІЙ "НАНО-3" містить ділянку заточування з можливістю переміщення відносно цієї ділянки леза для заточування ріжучої кромки леза, згідно з корисною моделлю, яка заявляється, ділянка заточування нерухомо з'єднана із основою, на яку знизу нанесений клейовий шар із захисним покриттям. Згідно з одним з варіантів корисної моделі, основа виконана картонною, а ділянка заточування являє собою абразивно-алмазне покриття, ширина якого є меншою, ніж ширина основи. Згідно ще з одним з варіантів реалізації корисної моделі, захисне покриття нанесено не клейовий шар із можливістю його видалення і подальшого закріплення основи за допомогою клейового шару на поверхні. У корисній моделі, яка заявляється, вирішується задача розширення галузі використання у побутових умовах для заточування одноразових станків. Це досягається завдяки тому, що у корисній моделі, яка заявляється, ділянка заточування нерухомо з'єднана із основою, на яку знизу нанесений клейовий шар із захисним покриттям, причому ділянка заточування являє собою абразивно-алмазне покриття, ширина якого є меншою, ніж ширина основи. Таким чином, достатньо лише провести один або декілька разів уздовж ділянки заточування для того, щоб леза станка знов стали гострими. Крім цього, корисна модель є дешевою у виготовленні за рахунок того, що основа виконана картонною. Захисне покриття нанесено на клейовий шар із можливістю його видалення, тому для подальшого закріплення основи на поверхні достатньо лише приклеїти основу на стіл або іншу поверхню, що дає можливість заточувати станки у побутових умовах, навіть вдома. На Фіг. 1 показаний загальний вигляд пристрою підчас заточування лез станка для гоління; на фіг. 2 показаний вигляд пристрою знизу підчас видалення захисного покриття з клейового шару. УНІВЕРСАЛЬНИЙ ЗАТОЧУВАЛЬНИЙ ПРИСТРІЙ "НАНО-3" складається з основи 1, на якій розміщена ділянка заточування 2, нерухомо з'єднана із основою 1, на яку знизу нанесений клейовий шар 3 із захисним покриттям 4, причому ділянка заточування 2 являє собою абразивно-алмазне покриття, ширина якого є меншою, ніж ширина основи 1. Пристрій використовується наступним чином. Спочатку знімають захисне покриття 4, яке нанесене не клейовий шар 3. Для подальшого закріплення основи 1 на поверхні достатньо лише приклеїти основу 1 на стіл або іншу поверхню, що дає можливість заточувати станки для гоління у побутових умовах, навіть вдома, достатньо лише провести один або декілька разів уздовж ділянки заточування 2 для того, щоб леза станка знов стали гострими. В корисній моделі, яка заявляється, вирішується задача розширення галузі використання у побутових умовах для заточування одноразових станків. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Універсальний заточувальний пристрій, який містить ділянку заточування з можливістю переміщення відносно цієї ділянки леза для заточування ріжучої кромки леза, який 1 UA 98581 U 5 відрізняється тим, що ділянка заточування нерухомо з'єднана із основою, на яку знизу нанесений клейовий шар із захисним покриттям. 2. Універсальний заточувальний пристрій за п. 1, який відрізняється тим, що основа виконана картонною, а ділянка заточування являє собою абразивно-алмазне покриття, ширина якого є меншою, ніж ширина основи. 3. Універсальний заточувальний пристрій за п. 2, який відрізняється тим, що захисне покриття нанесено не клейовий шар із можливістю його видалення, і подальшого закріплення основи за допомогою клейового шара на поверхні. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
