Різальний інструмент

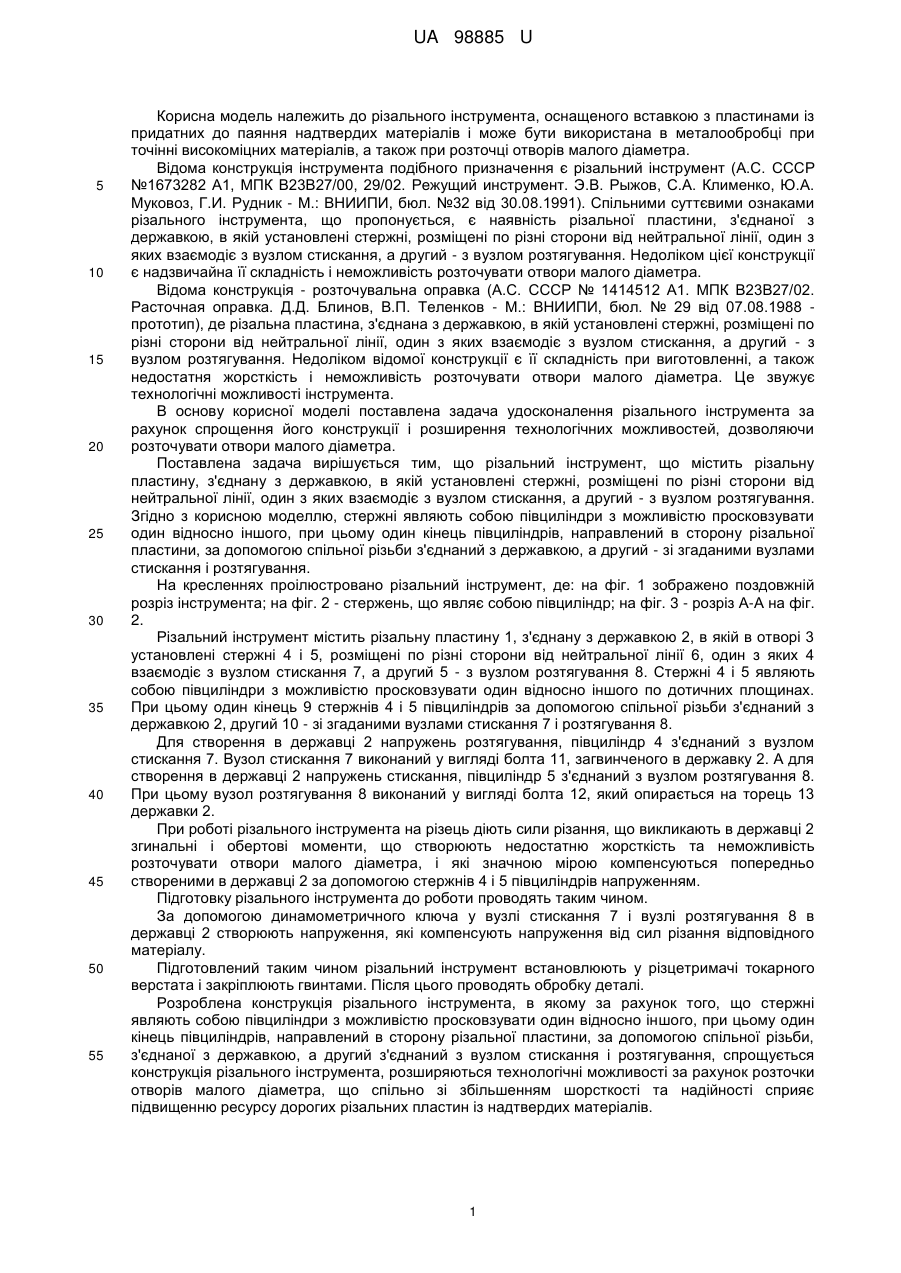

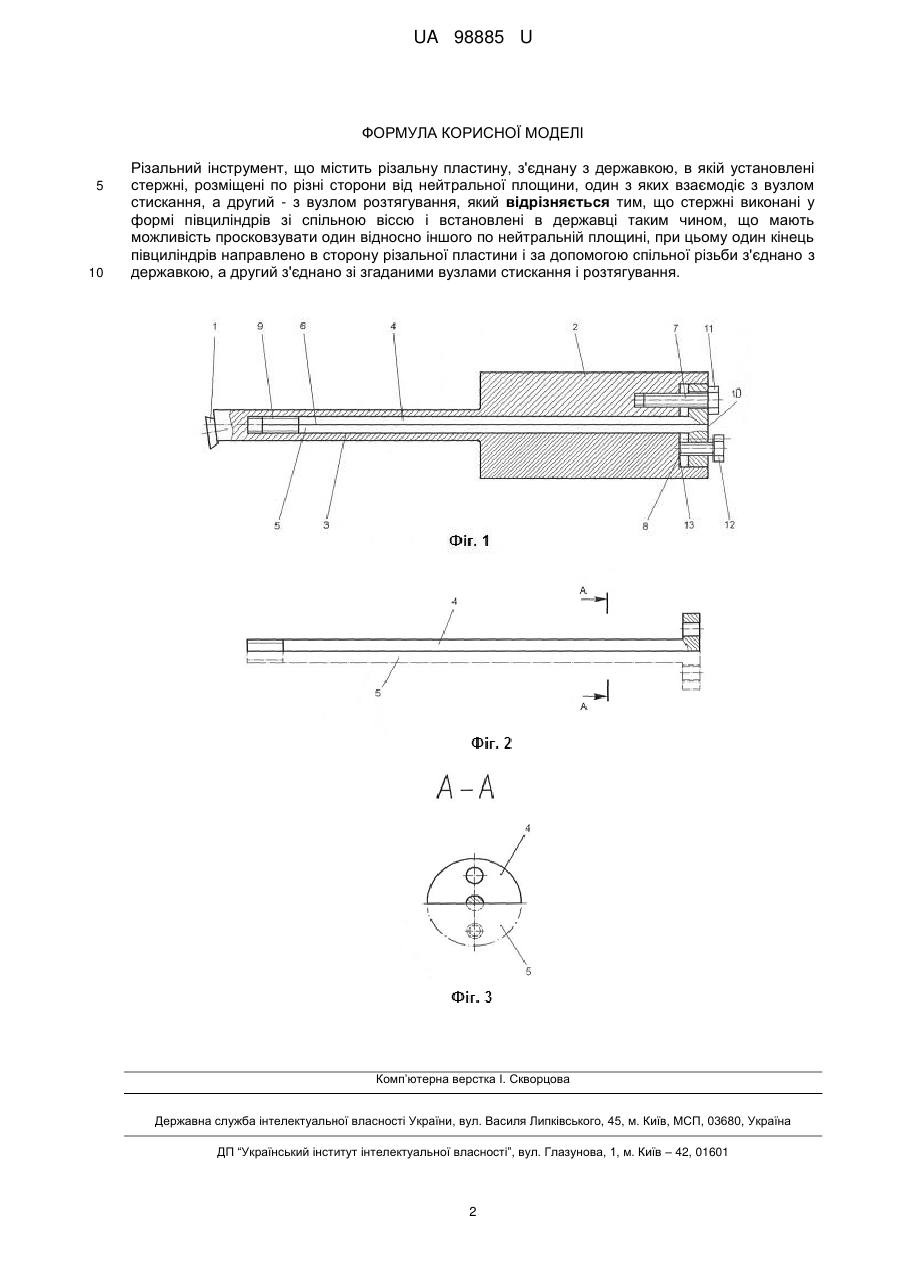

Реферат: Різальний інструмент містить різальну пластину, з'єднану з державкою, в якій установлені стержні, розміщені по різні сторони від нейтральної площини, один з яких взаємодіє з вузлом стискання, а другий - з вузлом розтягування. Стержні виконані у формі півциліндрів зі спільною віссю і встановлені в державці таким чином, що мають можливість просковзувати один відносно іншого по нейтральній площині, при цьому один кінець півциліндрів направлено в сторону різальної пластини і за допомогою спільної різьби з'єднано з державкою, а другий з'єднано зі згаданими вузлами стискання і розтягування. UA 98885 U (12) UA 98885 U UA 98885 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до різального інструмента, оснащеного вставкою з пластинами із придатних до паяння надтвердих матеріалів і може бути використана в металообробці при точінні високоміцних матеріалів, а також при розточці отворів малого діаметра. Відома конструкція інструмента подібного призначення є різальний інструмент (А.С. СССР №1673282 А1, МПК В23В27/00, 29/02. Режущий инструмент. Э.В. Рыжов, С.А. Клименко, Ю.А. Муковоз, Г.И. Рудник - М.: ВНИИПИ, бюл. №32 від 30.08.1991). Спільними суттєвими ознаками різального інструмента, що пропонується, є наявність різальної пластини, з'єднаної з державкою, в якій установлені стержні, розміщені по різні сторони від нейтральної лінії, один з яких взаємодіє з вузлом стискання, а другий - з вузлом розтягування. Недоліком цієї конструкції є надзвичайна її складність і неможливість розточувати отвори малого діаметра. Відома конструкція - розточувальна оправка (А.С. СССР № 1414512 А1. МПК В23В27/02. Расточная оправка. Д.Д. Блинов, В.П. Теленков - М.: ВНИИПИ, бюл. № 29 від 07.08.1988 прототип), де різальна пластина, з'єднана з державкою, в якій установлені стержні, розміщені по різні сторони від нейтральної лінії, один з яких взаємодіє з вузлом стискання, а другий - з вузлом розтягування. Недоліком відомої конструкції є її складність при виготовленні, а також недостатня жорсткість і неможливість розточувати отвори малого діаметра. Це звужує технологічні можливості інструмента. В основу корисної моделі поставлена задача удосконалення різального інструмента за рахунок спрощення його конструкції і розширення технологічних можливостей, дозволяючи розточувати отвори малого діаметра. Поставлена задача вирішується тим, що різальний інструмент, що містить різальну пластину, з'єднану з державкою, в якій установлені стержні, розміщені по різні сторони від нейтральної лінії, один з яких взаємодіє з вузлом стискання, а другий - з вузлом розтягування. Згідно з корисною моделлю, стержні являють собою півциліндри з можливістю просковзувати один відносно іншого, при цьому один кінець півциліндрів, направлений в сторону різальної пластини, за допомогою спільної різьби з'єднаний з державкою, а другий - зі згаданими вузлами стискання і розтягування. На кресленнях проілюстровано різальний інструмент, де: на фіг. 1 зображено поздовжній розріз інструмента; на фіг. 2 - стержень, що являє собою півциліндр; на фіг. 3 - розріз А-А на фіг. 2. Різальний інструмент містить різальну пластину 1, з'єднану з державкою 2, в якій в отворі 3 установлені стержні 4 і 5, розміщені по різні сторони від нейтральної лінії 6, один з яких 4 взаємодіє з вузлом стискання 7, а другий 5 - з вузлом розтягування 8. Стержні 4 і 5 являють собою півциліндри з можливістю просковзувати один відносно іншого по дотичних площинах. При цьому один кінець 9 стержнів 4 і 5 півциліндрів за допомогою спільної різьби з'єднаний з державкою 2, другий 10 - зі згаданими вузлами стискання 7 і розтягування 8. Для створення в державці 2 напружень розтягування, півциліндр 4 з'єднаний з вузлом стискання 7. Вузол стискання 7 виконаний у вигляді болта 11, загвинченого в державку 2. А для створення в державці 2 напружень стискання, півциліндр 5 з'єднаний з вузлом розтягування 8. При цьому вузол розтягування 8 виконаний у вигляді болта 12, який опирається на торець 13 державки 2. При роботі різального інструмента на різець діють сили різання, що викликають в державці 2 згинальні і обертові моменти, що створюють недостатню жорсткість та неможливість розточувати отвори малого діаметра, і які значною мірою компенсуються попередньо створеними в державці 2 за допомогою стержнів 4 і 5 півциліндрів напруженням. Підготовку різального інструмента до роботи проводять таким чином. За допомогою динамометричного ключа у вузлі стискання 7 і вузлі розтягування 8 в державці 2 створюють напруження, які компенсують напруження від сил різання відповідного матеріалу. Підготовлений таким чином різальний інструмент встановлюють у різцетримачі токарного верстата і закріплюють гвинтами. Після цього проводять обробку деталі. Розроблена конструкція різального інструмента, в якому за рахунок того, що стержні являють собою півциліндри з можливістю просковзувати один відносно іншого, при цьому один кінець півциліндрів, направлений в сторону різальної пластини, за допомогою спільної різьби, з'єднаної з державкою, а другий з'єднаний з вузлом стискання і розтягування, спрощується конструкція різального інструмента, розширяються технологічні можливості за рахунок розточки отворів малого діаметра, що спільно зі збільшенням шорсткості та надійності сприяє підвищенню ресурсу дорогих різальних пластин із надтвердих матеріалів. 1 UA 98885 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Різальний інструмент, що містить різальну пластину, з'єднану з державкою, в якій установлені стержні, розміщені по різні сторони від нейтральної площини, один з яких взаємодіє з вузлом стискання, а другий - з вузлом розтягування, який відрізняється тим, що стержні виконані у формі півциліндрів зі спільною віссю і встановлені в державці таким чином, що мають можливість просковзувати один відносно іншого по нейтральній площині, при цьому один кінець півциліндрів направлено в сторону різальної пластини і за допомогою спільної різьби з'єднано з державкою, а другий з'єднано зі згаданими вузлами стискання і розтягування. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
