Різцетримач “wr” для гірничих машин

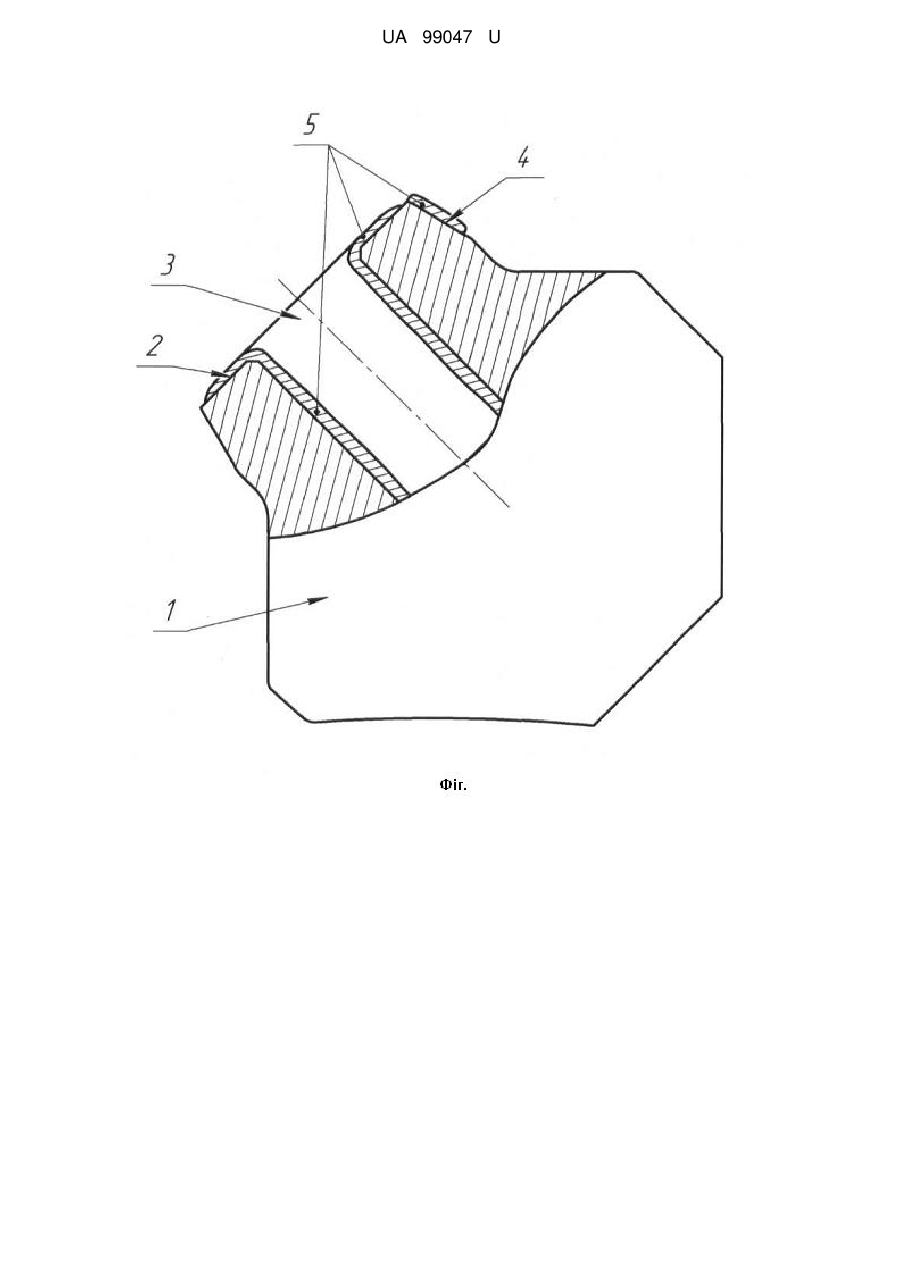

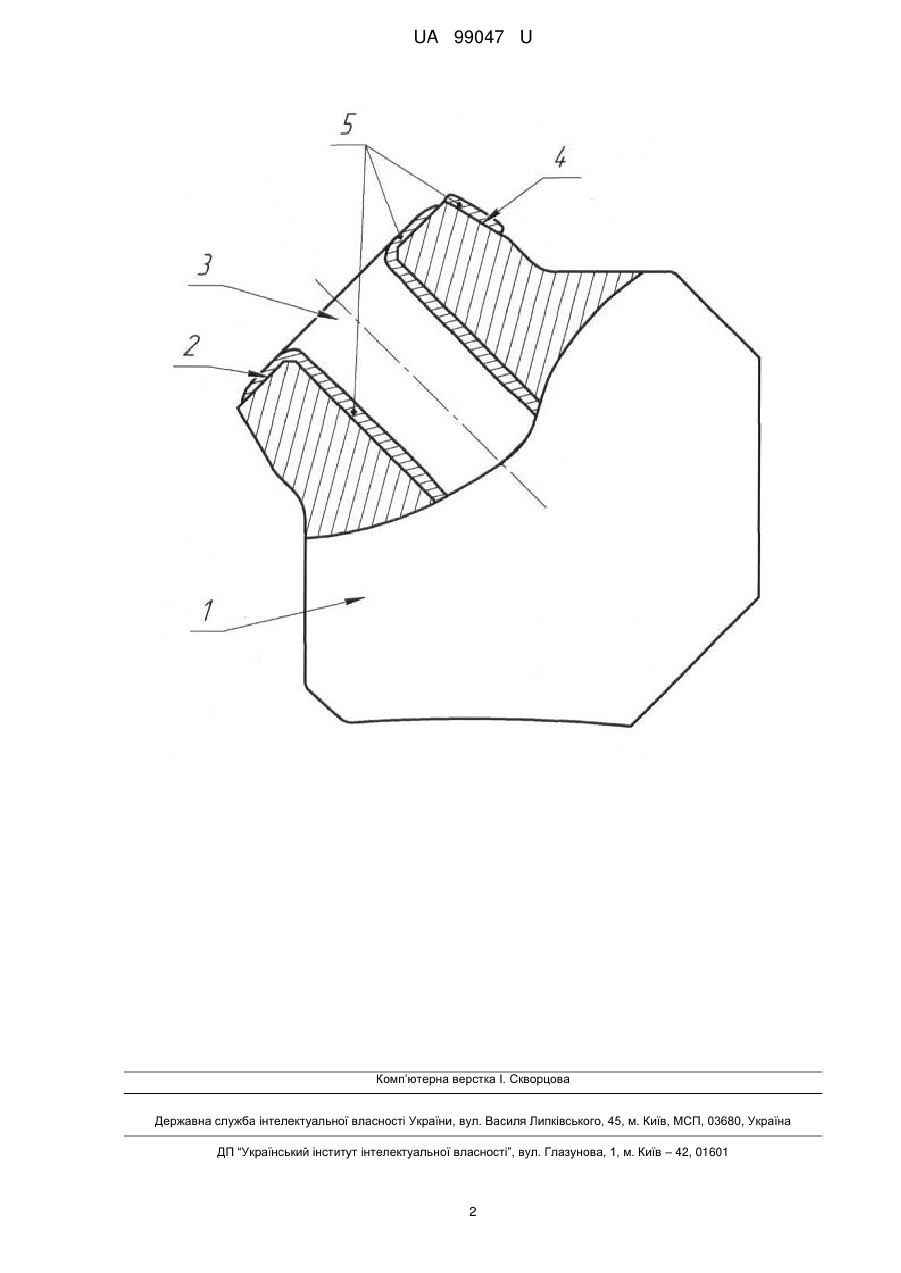

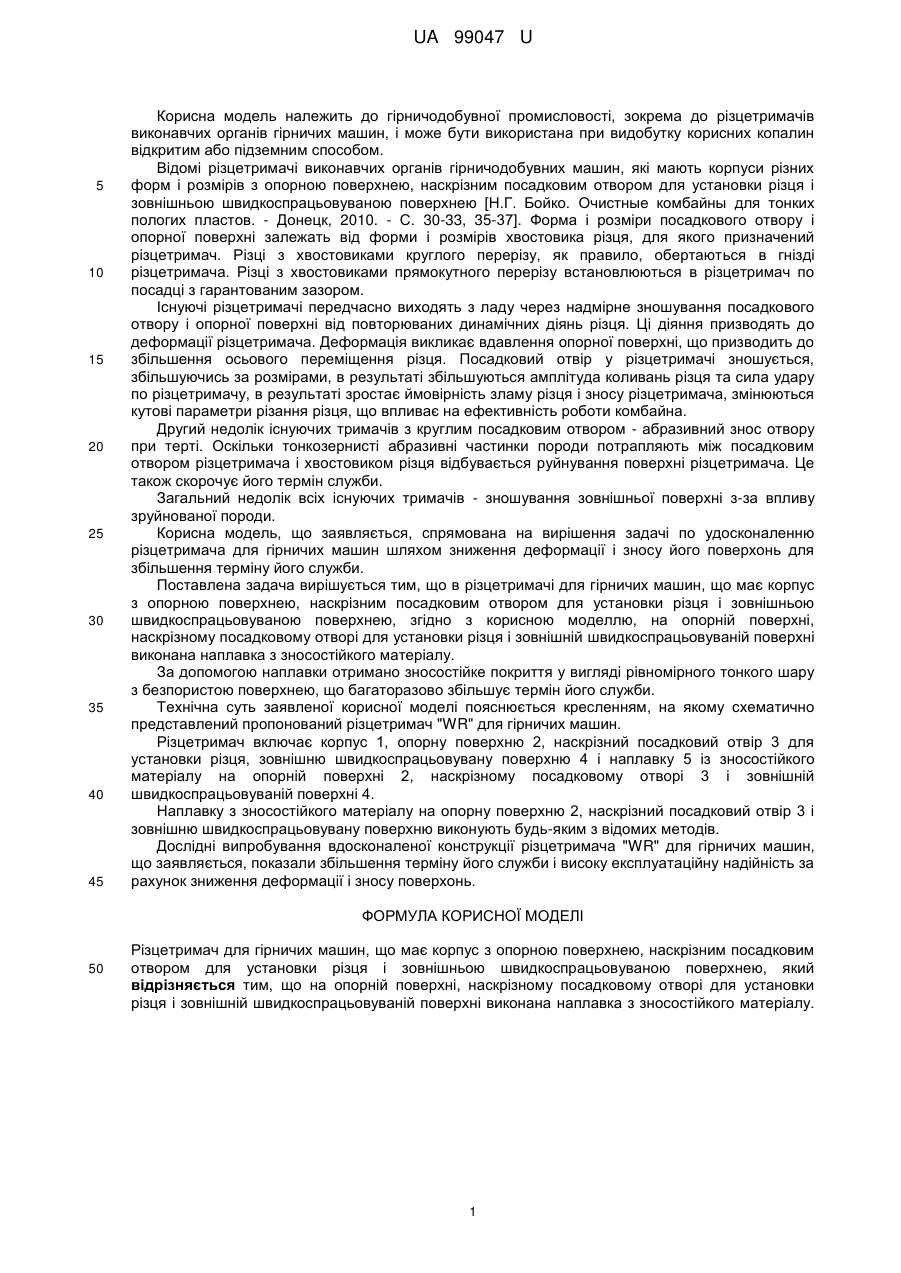

Реферат: UA 99047 U UA 99047 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гірничодобувної промисловості, зокрема до різцетримачів виконавчих органів гірничих машин, і може бути використана при видобутку корисних копалин відкритим або підземним способом. Відомі різцетримачі виконавчих органів гірничодобувних машин, які мають корпуси різних форм і розмірів з опорною поверхнею, наскрізним посадковим отвором для установки різця і зовнішньою швидкоспрацьовуваною поверхнею [Н.Г. Бойко. Очистные комбайны для тонких пологих пластов. - Донецк, 2010. - С. 30-33, 35-37]. Форма і розміри посадкового отвору і опорної поверхні залежать від форми і розмірів хвостовика різця, для якого призначений різцетримач. Різці з хвостовиками круглого перерізу, як правило, обертаються в гнізді різцетримача. Різці з хвостовиками прямокутного перерізу встановлюються в різцетримач по посадці з гарантованим зазором. Існуючі різцетримачі передчасно виходять з ладу через надмірне зношування посадкового отвору і опорної поверхні від повторюваних динамічних діянь різця. Ці діяння призводять до деформації різцетримача. Деформація викликає вдавлення опорної поверхні, що призводить до збільшення осьового переміщення різця. Посадковий отвір у різцетримачі зношується, збільшуючись за розмірами, в результаті збільшуються амплітуда коливань різця та сила удару по різцетримачу, в результаті зростає ймовірність зламу різця і зносу різцетримача, змінюються кутові параметри різання різця, що впливає на ефективність роботи комбайна. Другий недолік існуючих тримачів з круглим посадковим отвором - абразивний знос отвору при терті. Оскільки тонкозернисті абразивні частинки породи потрапляють між посадковим отвором різцетримача і хвостовиком різця відбувається руйнування поверхні різцетримача. Це також скорочує його термін служби. Загальний недолік всіх існуючих тримачів - зношування зовнішньої поверхні з-за впливу зруйнованої породи. Корисна модель, що заявляється, спрямована на вирішення задачі по удосконаленню різцетримача для гірничих машин шляхом зниження деформації і зносу його поверхонь для збільшення терміну його служби. Поставлена задача вирішується тим, що в різцетримачі для гірничих машин, що має корпус з опорною поверхнею, наскрізним посадковим отвором для установки різця і зовнішньою швидкоспрацьовуваною поверхнею, згідно з корисною моделлю, на опорній поверхні, наскрізному посадковому отворі для установки різця і зовнішній швидкоспрацьовуваній поверхні виконана наплавка з зносостійкого матеріалу. За допомогою наплавки отримано зносостійке покриття у вигляді рівномірного тонкого шару з безпористою поверхнею, що багаторазово збільшує термін його служби. Технічна суть заявленої корисної моделі пояснюється кресленням, на якому схематично представлений пропонований різцетримач "WR" для гірничих машин. Різцетримач включає корпус 1, опорну поверхню 2, наскрізний посадковий отвір 3 для установки різця, зовнішню швидкоспрацьовувану поверхню 4 і наплавку 5 із зносостійкого матеріалу на опорній поверхні 2, наскрізному посадковому отворі 3 і зовнішній швидкоспрацьовуваній поверхні 4. Наплавку з зносостійкого матеріалу на опорну поверхню 2, наскрізний посадковий отвір 3 і зовнішню швидкоспрацьовувану поверхню виконують будь-яким з відомих методів. Дослідні випробування вдосконаленої конструкції різцетримача "WR" для гірничих машин, що заявляється, показали збільшення терміну його служби і високу експлуатаційну надійність за рахунок зниження деформації і зносу поверхонь. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Різцетримач для гірничих машин, що має корпус з опорною поверхнею, наскрізним посадковим отвором для установки різця і зовнішньою швидкоспрацьовуваною поверхнею, який відрізняється тим, що на опорній поверхні, наскрізному посадковому отворі для установки різця і зовнішній швидкоспрацьовуваній поверхні виконана наплавка з зносостійкого матеріалу. 1 UA 99047 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
