Шлунковий зонд

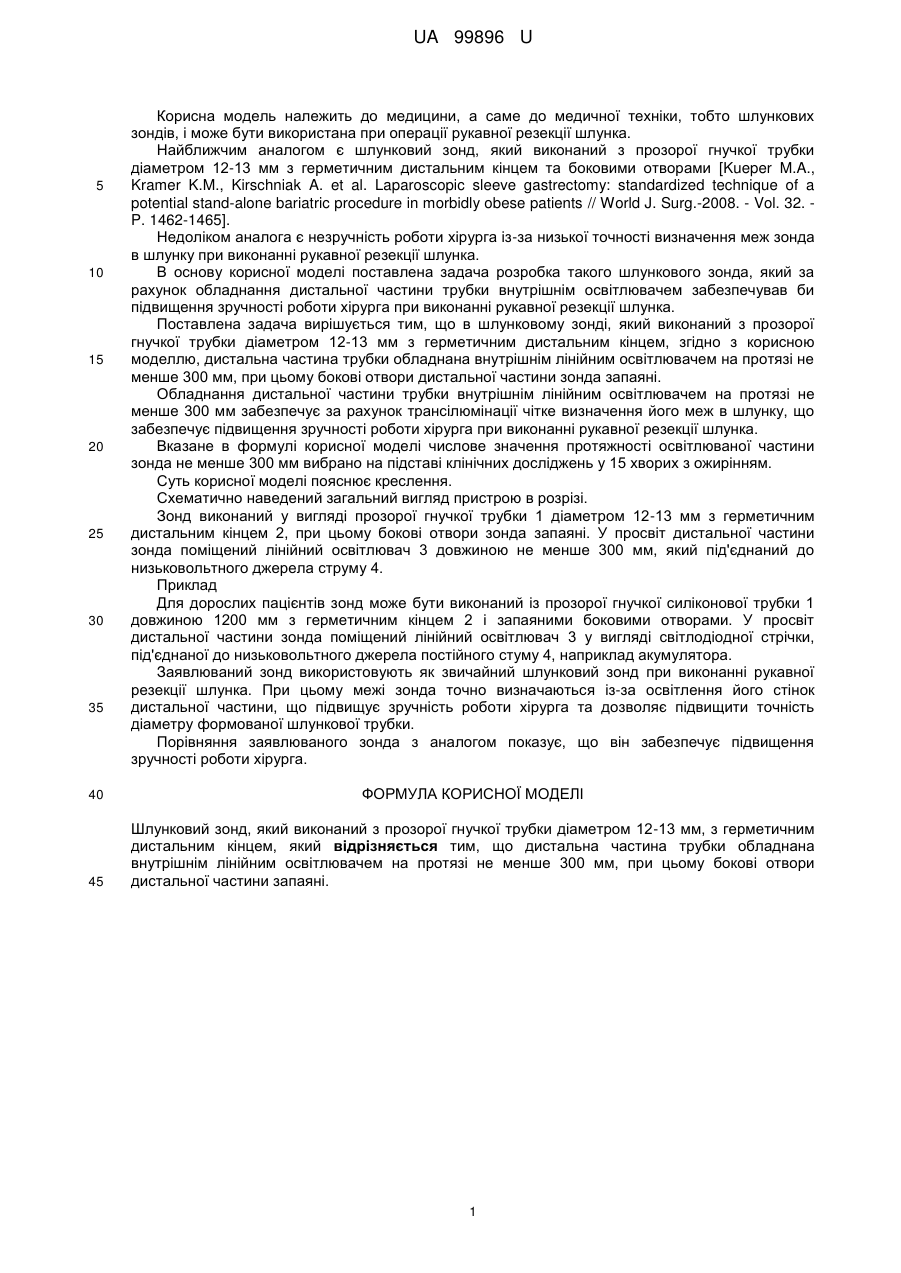

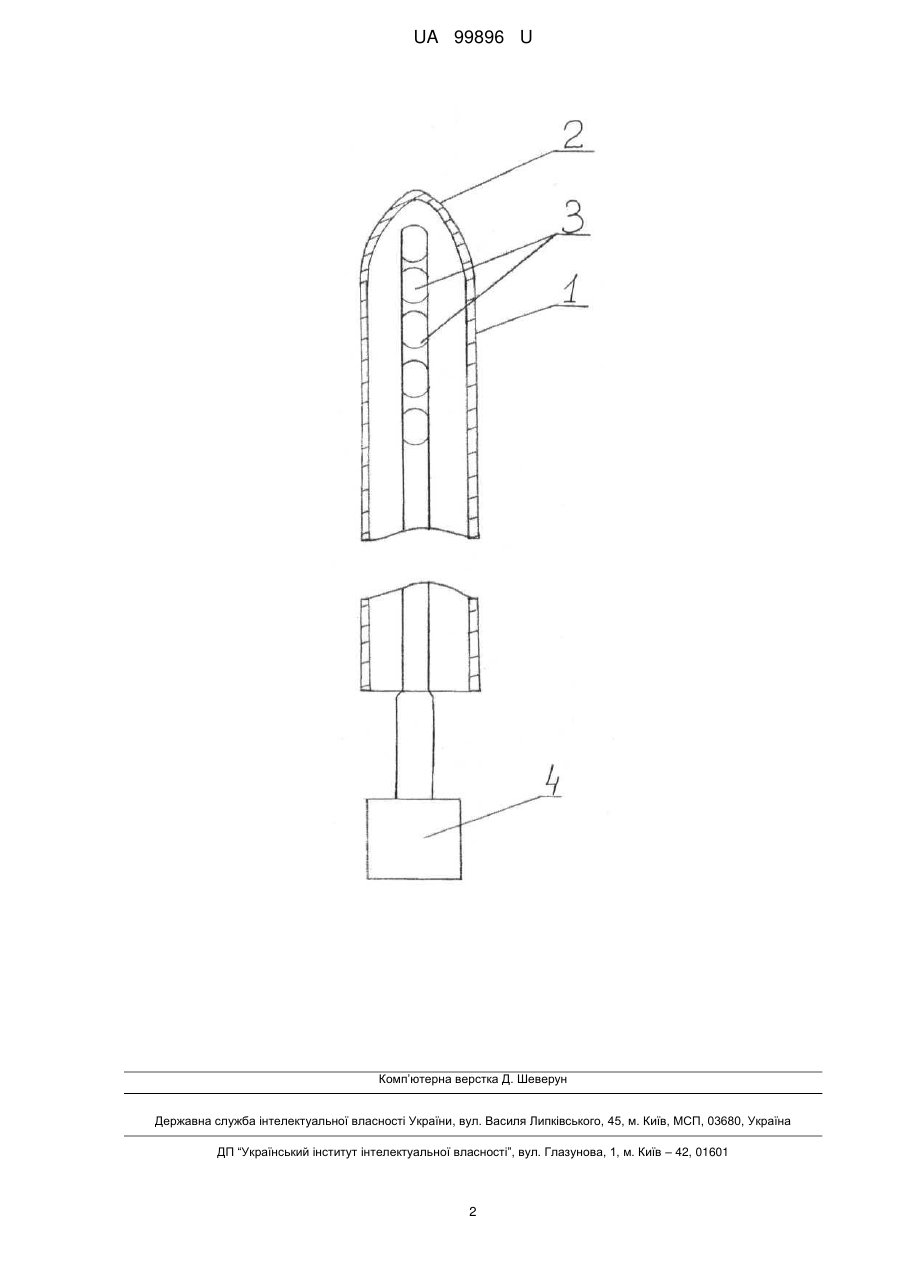

Реферат: Шлунковий зонд виконаний з прозорої гнучкої трубки діаметром 12-13 мм, з герметичним дистальним кінцем. Дистальна частина трубки обладнана внутрішнім лінійним освітлювачем на протязі не менше 300 мм. Бокові отвори дистальної частини запаяні. UA 99896 U (12) UA 99896 U UA 99896 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, а саме до медичної техніки, тобто шлункових зондів, і може бути використана при операції рукавної резекції шлунка. Найближчим аналогом є шлунковий зонд, який виконаний з прозорої гнучкої трубки діаметром 12-13 мм з герметичним дистальним кінцем та боковими отворами [Kueper M.A., Kramer K.M., Kirschniak A. et al. Laparoscopic sleeve gastrectomy: standardized technique of a potential stand-alone bariatric procedure in morbidly obese patients // World J. Surg.-2008. - Vol. 32. P. 1462-1465]. Недоліком аналога є незручність роботи хірурга із-за низької точності визначення меж зонда в шлунку при виконанні рукавної резекції шлунка. В основу корисної моделі поставлена задача розробка такого шлункового зонда, який за рахунок обладнання дистальної частини трубки внутрішнім освітлювачем забезпечував би підвищення зручності роботи хірурга при виконанні рукавної резекції шлунка. Поставлена задача вирішується тим, що в шлунковому зонді, який виконаний з прозорої гнучкої трубки діаметром 12-13 мм з герметичним дистальним кінцем, згідно з корисною моделлю, дистальна частина трубки обладнана внутрішнім лінійним освітлювачем на протязі не менше 300 мм, при цьому бокові отвори дистальної частини зонда запаяні. Обладнання дистальної частини трубки внутрішнім лінійним освітлювачем на протязі не менше 300 мм забезпечує за рахунок трансілюмінації чітке визначення його меж в шлунку, що забезпечує підвищення зручності роботи хірурга при виконанні рукавної резекції шлунка. Вказане в формулі корисної моделі числове значення протяжності освітлюваної частини зонда не менше 300 мм вибрано на підставі клінічних досліджень у 15 хворих з ожирінням. Суть корисної моделі пояснює креслення. Схематично наведений загальний вигляд пристрою в розрізі. Зонд виконаний у вигляді прозорої гнучкої трубки 1 діаметром 12-13 мм з герметичним дистальним кінцем 2, при цьому бокові отвори зонда запаяні. У просвіт дистальної частини зонда поміщений лінійний освітлювач 3 довжиною не менше 300 мм, який під'єднаний до низьковольтного джерела струму 4. Приклад Для дорослих пацієнтів зонд може бути виконаний із прозорої гнучкої силіконової трубки 1 довжиною 1200 мм з герметичним кінцем 2 і запаяними боковими отворами. У просвіт дистальної частини зонда поміщений лінійний освітлювач 3 у вигляді світлодіодної стрічки, під'єднаної до низьковольтного джерела постійного стуму 4, наприклад акумулятора. Заявлюваний зонд використовують як звичайний шлунковий зонд при виконанні рукавної резекції шлунка. При цьому межі зонда точно визначаються із-за освітлення його стінок дистальної частини, що підвищує зручність роботи хірурга та дозволяє підвищити точність діаметру формованої шлункової трубки. Порівняння заявлюваного зонда з аналогом показує, що він забезпечує підвищення зручності роботи хірурга. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Шлунковий зонд, який виконаний з прозорої гнучкої трубки діаметром 12-13 мм, з герметичним дистальним кінцем, який відрізняється тим, що дистальна частина трубки обладнана внутрішнім лінійним освітлювачем на протязі не менше 300 мм, при цьому бокові отвори дистальної частини запаяні. 1 UA 99896 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
