Душовий пристрій

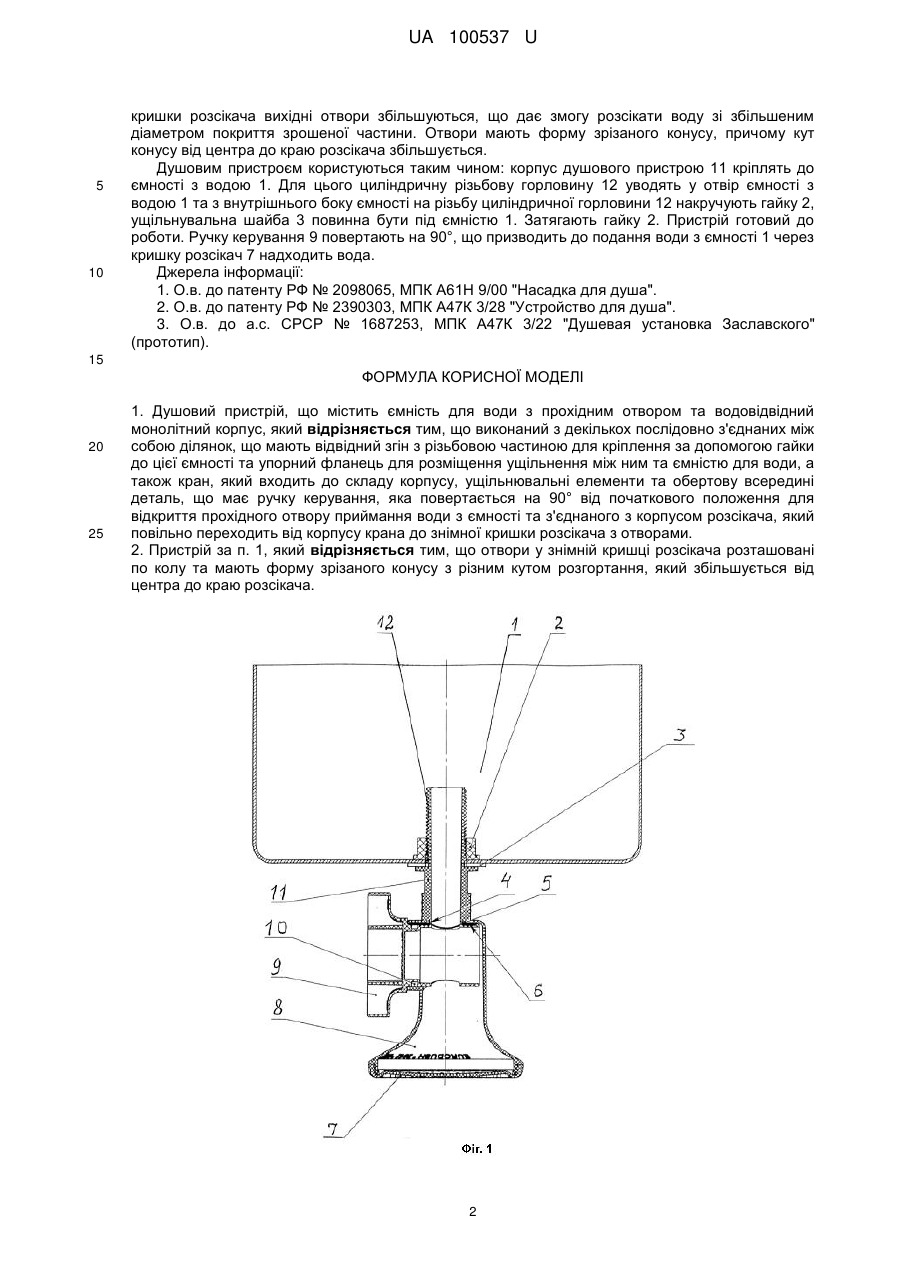

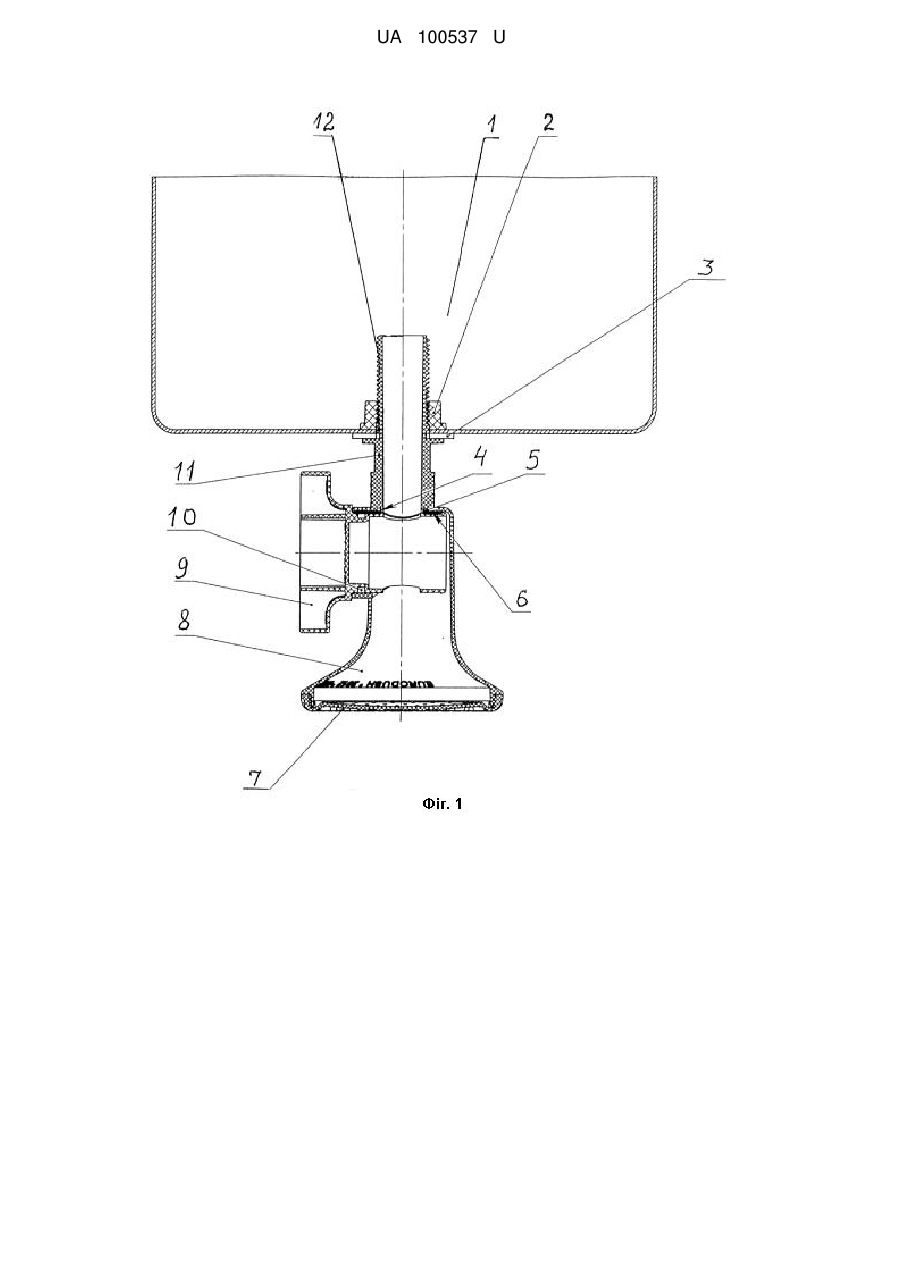

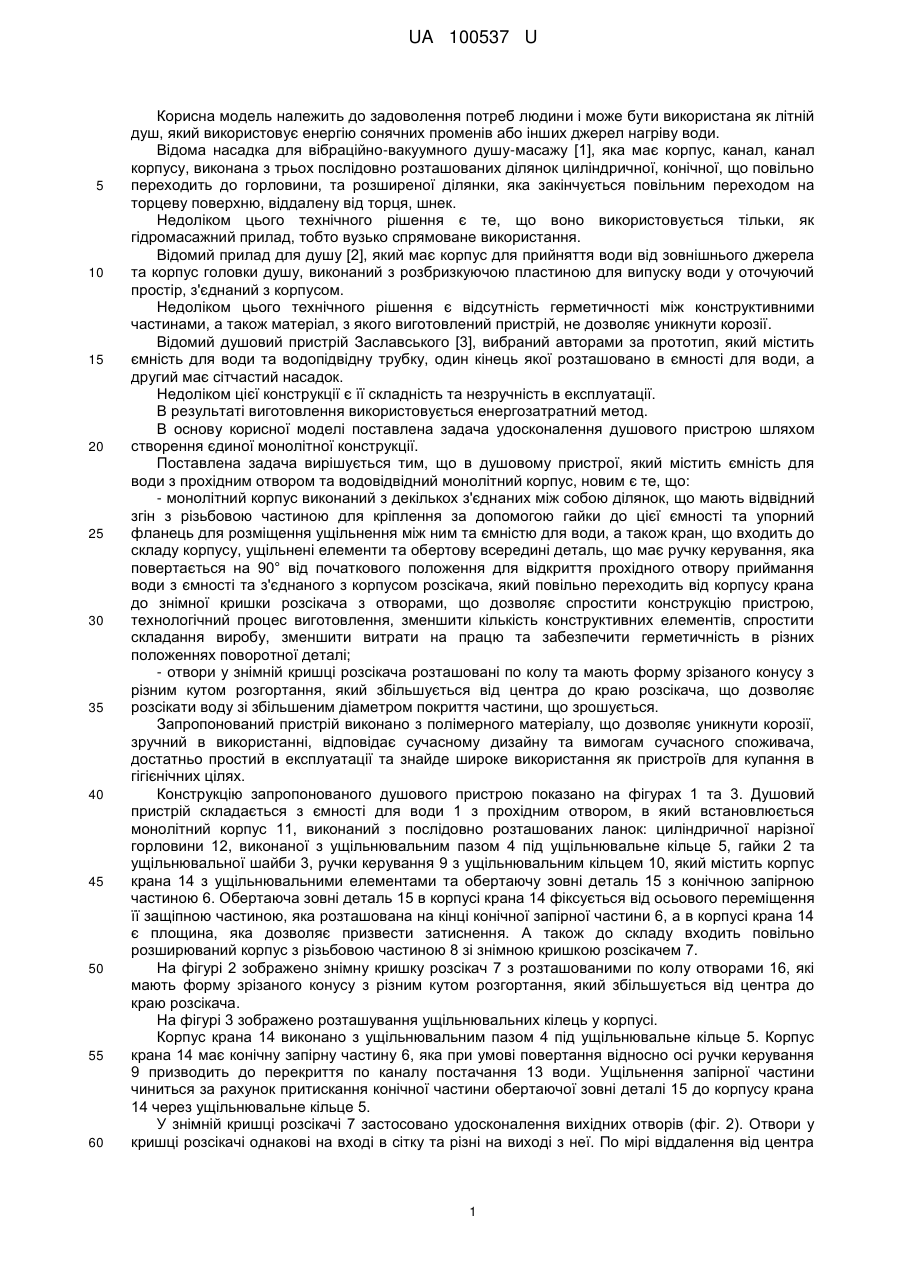

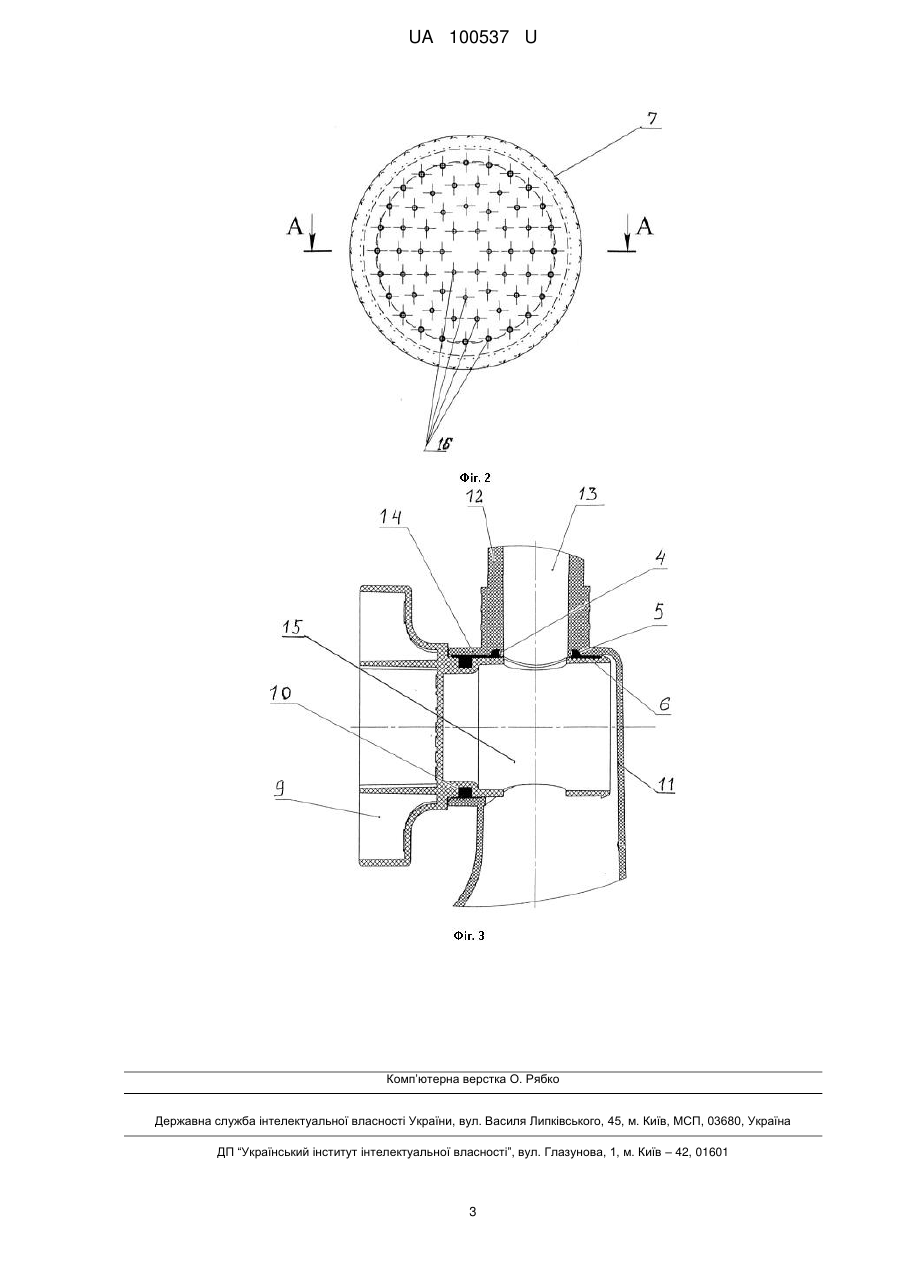

Реферат: Душовий пристрій містить ємність для води з прохідним отвором та водовідвідний монолітний корпус, що виконаний з декількох послідовно з'єднаних між собою ділянок та мають відвідний згін з різьбовою частиною для кріплення за допомогою гайки до цієї ємності, та упорний фланець для розміщення ущільнення між ним та ємністю для води. Корпус оснащений краном, має ущільнювальні елементи та обертову всередині деталь, що має ручку керування, яка повертається на 90° від початкового положення для відкриття прохідного отвору приймання води з ємності та з'єднаного з корпусом розсікача, який повільно переходить від корпусу крана до знімної кришки розсікача з отворами. Отвори у знімній кришці розсікача розташовані по колу та мають форму зрізаного конусу з різним кутом розгортання, який збільшується від центра до краю розсікача. UA 100537 U (54) ДУШОВИЙ ПРИСТРІЙ UA 100537 U UA 100537 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до задоволення потреб людини і може бути використана як літній душ, який використовує енергію сонячних променів або інших джерел нагріву води. Відома насадка для вібраційно-вакуумного душу-масажу [1], яка має корпус, канал, канал корпусу, виконана з трьох послідовно розташованих ділянок циліндричної, конічної, що повільно переходить до горловини, та розширеної ділянки, яка закінчується повільним переходом на торцеву поверхню, віддалену від торця, шнек. Недоліком цього технічного рішення є те, що воно використовується тільки, як гідромасажний прилад, тобто вузько спрямоване використання. Відомий прилад для душу [2], який має корпус для прийняття води від зовнішнього джерела та корпус головки душу, виконаний з розбризкуючою пластиною для випуску води у оточуючий простір, з'єднаний з корпусом. Недоліком цього технічного рішення є відсутність герметичності між конструктивними частинами, а також матеріал, з якого виготовлений пристрій, не дозволяє уникнути корозії. Відомий душовий пристрій Заславського [3], вибраний авторами за прототип, який містить ємність для води та водопідвідну трубку, один кінець якої розташовано в ємності для води, а другий має сітчастий насадок. Недоліком цієї конструкції є її складність та незручність в експлуатації. В результаті виготовлення використовується енергозатратний метод. В основу корисної моделі поставлена задача удосконалення душового пристрою шляхом створення єдиної монолітної конструкції. Поставлена задача вирішується тим, що в душовому пристрої, який містить ємність для води з прохідним отвором та водовідвідний монолітний корпус, новим є те, що: - монолітний корпус виконаний з декількох з'єднаних між собою ділянок, що мають відвідний згін з різьбовою частиною для кріплення за допомогою гайки до цієї ємності та упорний фланець для розміщення ущільнення між ним та ємністю для води, а також кран, що входить до складу корпусу, ущільнені елементи та обертову всередині деталь, що має ручку керування, яка повертається на 90° від початкового положення для відкриття прохідного отвору приймання води з ємності та з'єднаного з корпусом розсікача, який повільно переходить від корпусу крана до знімної кришки розсікача з отворами, що дозволяє спростити конструкцію пристрою, технологічний процес виготовлення, зменшити кількість конструктивних елементів, спростити складання виробу, зменшити витрати на працю та забезпечити герметичність в різних положеннях поворотної деталі; - отвори у знімній кришці розсікача розташовані по колу та мають форму зрізаного конусу з різним кутом розгортання, який збільшується від центра до краю розсікача, що дозволяє розсікати воду зі збільшеним діаметром покриття частини, що зрошується. Запропонований пристрій виконано з полімерного матеріалу, що дозволяє уникнути корозії, зручний в використанні, відповідає сучасному дизайну та вимогам сучасного споживача, достатньо простий в експлуатації та знайде широке використання як пристроїв для купання в гігієнічних цілях. Конструкцію запропонованого душового пристрою показано на фігурах 1 та 3. Душовий пристрій складається з ємності для води 1 з прохідним отвором, в який встановлюється монолітний корпус 11, виконаний з послідовно розташованих ланок: циліндричної нарізної горловини 12, виконаної з ущільнювальним пазом 4 під ущільнювальне кільце 5, гайки 2 та ущільнювальної шайби 3, ручки керування 9 з ущільнювальним кільцем 10, який містить корпус крана 14 з ущільнювальними елементами та обертаючу зовні деталь 15 з конічною запірною частиною 6. Обертаюча зовні деталь 15 в корпусі крана 14 фіксується від осьового переміщення її защіпною частиною, яка розташована на кінці конічної запірної частини 6, а в корпусі крана 14 є площина, яка дозволяє призвести затиснення. А також до складу входить повільно розширюваний корпус з різьбовою частиною 8 зі знімною кришкою розсікачем 7. На фігурі 2 зображено знімну кришку розсікач 7 з розташованими по колу отворами 16, які мають форму зрізаного конусу з різним кутом розгортання, який збільшується від центра до краю розсікача. На фігурі 3 зображено розташування ущільнювальних кілець у корпусі. Корпус крана 14 виконано з ущільнювальним пазом 4 під ущільнювальне кільце 5. Корпус крана 14 має конічну запірну частину 6, яка при умові повертання відносно осі ручки керування 9 призводить до перекриття по каналу постачання 13 води. Ущільнення запірної частини чиниться за рахунок притискання конічної частини обертаючої зовні деталі 15 до корпусу крана 14 через ущільнювальне кільце 5. У знімній кришці розсікачі 7 застосовано удосконалення вихідних отворів (фіг. 2). Отвори у кришці розсікачі однакові на вході в сітку та різні на виході з неї. По мірі віддалення від центра 1 UA 100537 U 5 10 кришки розсікача вихідні отвори збільшуються, що дає змогу розсікати воду зі збільшеним діаметром покриття зрошеної частини. Отвори мають форму зрізаного конусу, причому кут конусу від центра до краю розсікача збільшується. Душовим пристроєм користуються таким чином: корпус душового пристрою 11 кріплять до ємності з водою 1. Для цього циліндричну різьбову горловину 12 уводять у отвір ємності з водою 1 та з внутрішнього боку ємності на різьбу циліндричної горловини 12 накручують гайку 2, ущільнувальна шайба 3 повинна бути під ємністю 1. Затягають гайку 2. Пристрій готовий до роботи. Ручку керування 9 повертають на 90°, що призводить до подання води з ємності 1 через кришку розсікач 7 надходить вода. Джерела інформації: 1. О.в. до патенту РФ № 2098065, МПК А61Н 9/00 "Насадка для душа". 2. О.в. до патенту РФ № 2390303, МПК А47К 3/28 "Устройство для душа". 3. О.в. до а.с. СРСР № 1687253, МПК А47К 3/22 "Душевая установка Заславского" (прототип). 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Душовий пристрій, що містить ємність для води з прохідним отвором та водовідвідний монолітний корпус, який відрізняється тим, що виконаний з декількох послідовно з'єднаних між собою ділянок, що мають відвідний згін з різьбовою частиною для кріплення за допомогою гайки до цієї ємності та упорний фланець для розміщення ущільнення між ним та ємністю для води, а також кран, який входить до складу корпусу, ущільнювальні елементи та обертову всередині деталь, що має ручку керування, яка повертається на 90° від початкового положення для відкриття прохідного отвору приймання води з ємності та з'єднаного з корпусом розсікача, який повільно переходить від корпусу крана до знімної кришки розсікача з отворами. 2. Пристрій за п. 1, який відрізняється тим, що отвори у знімній кришці розсікача розташовані по колу та мають форму зрізаного конусу з різним кутом розгортання, який збільшується від центра до краю розсікача. 2 UA 100537 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
