Кондуктор на повітряній подушці для свердління радіальних отворів

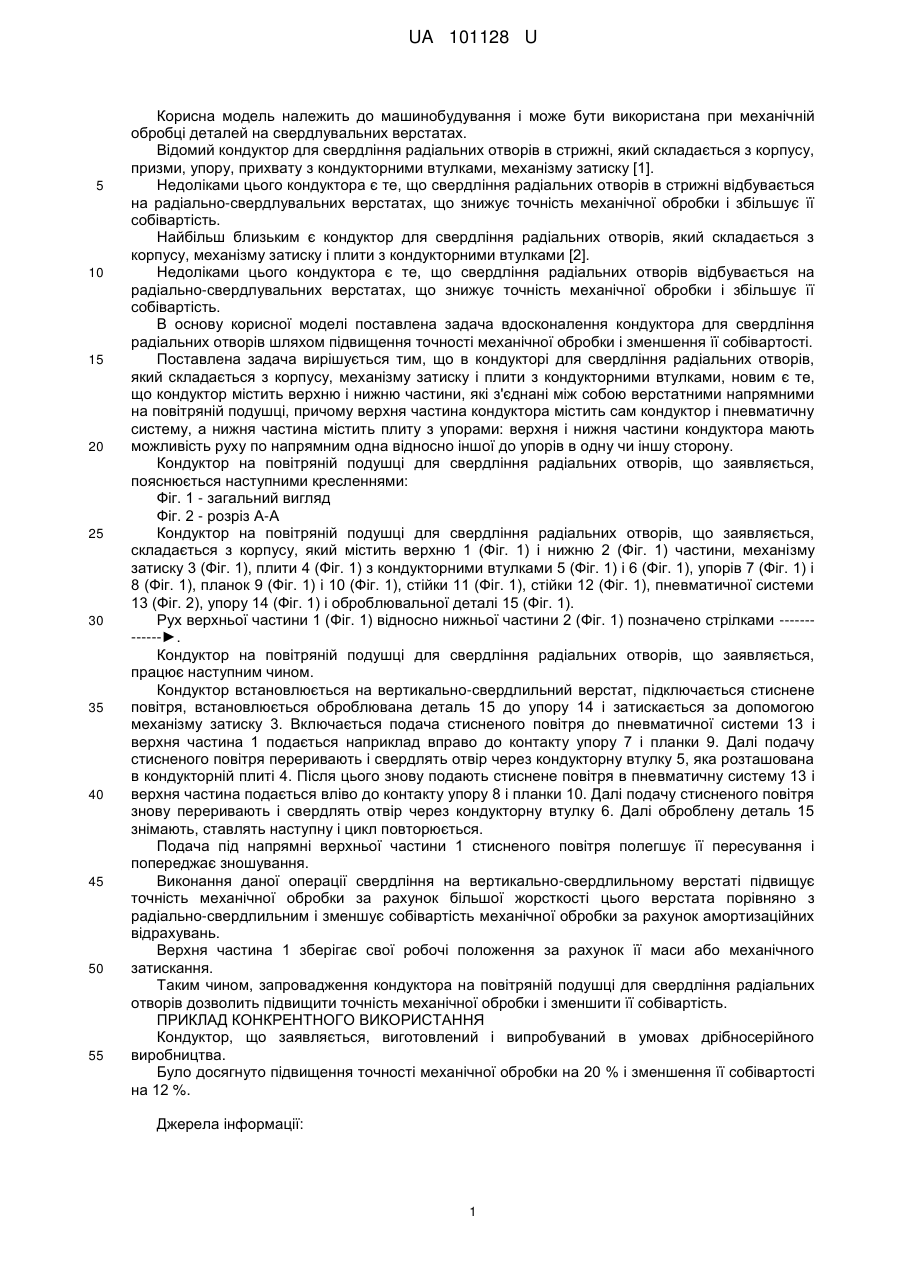

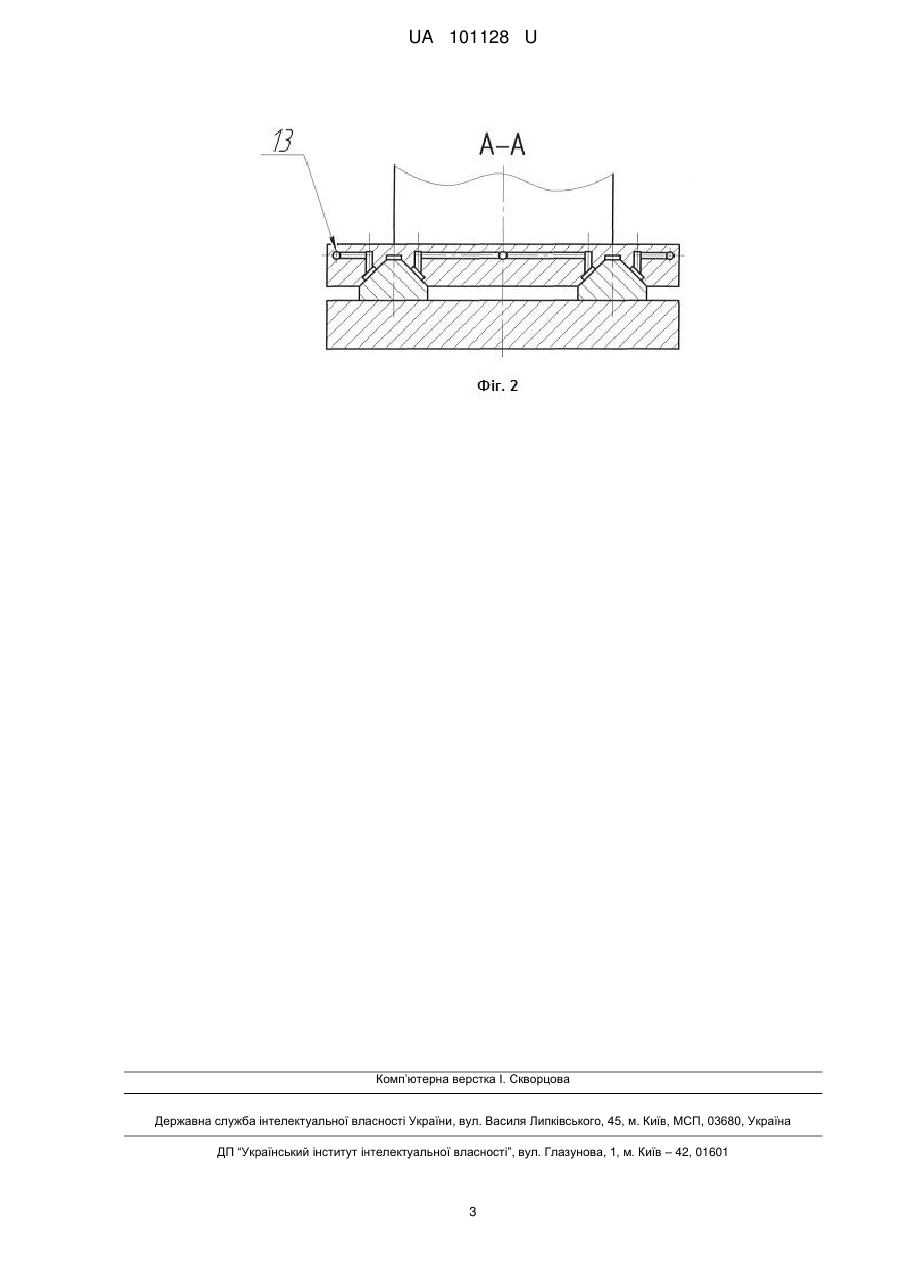

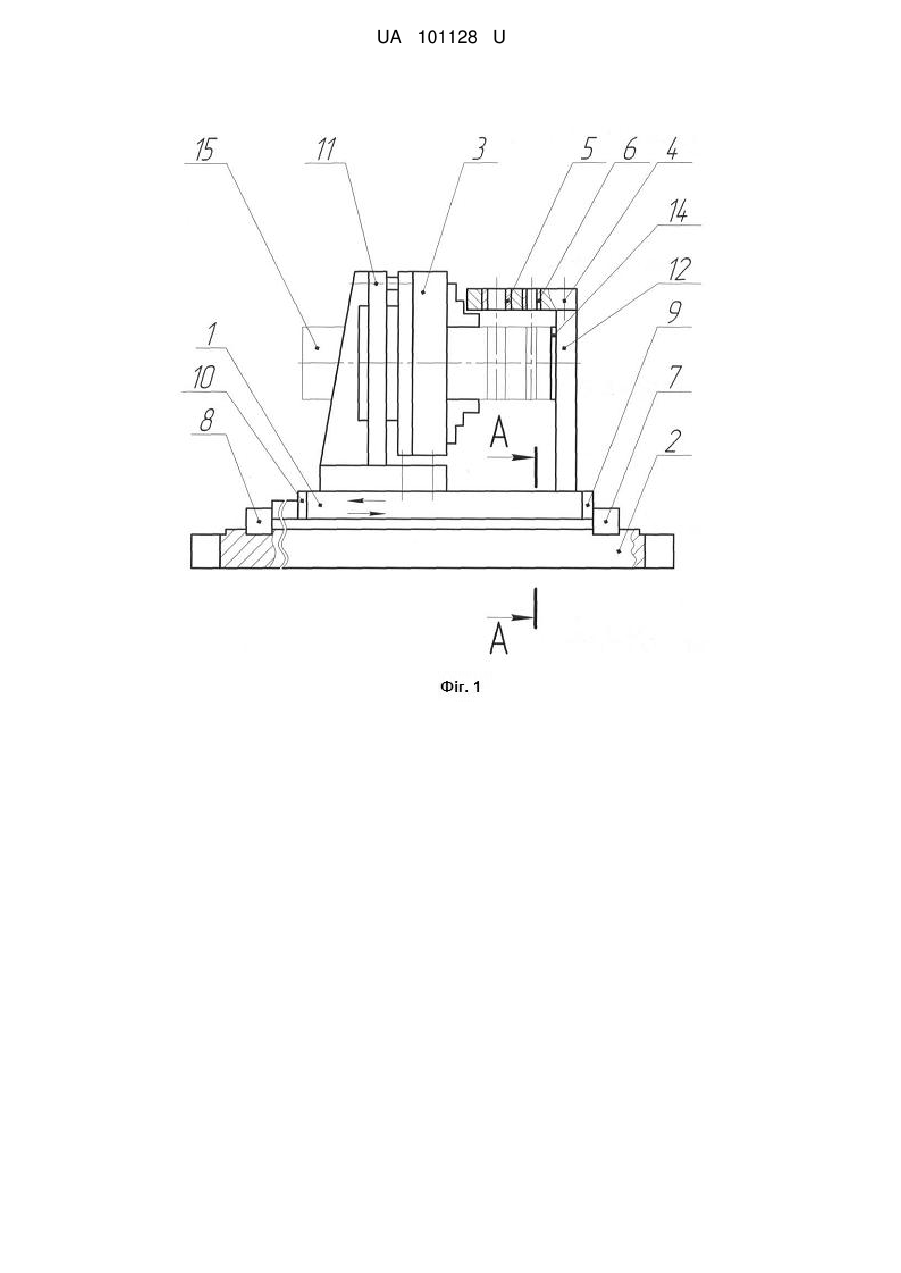

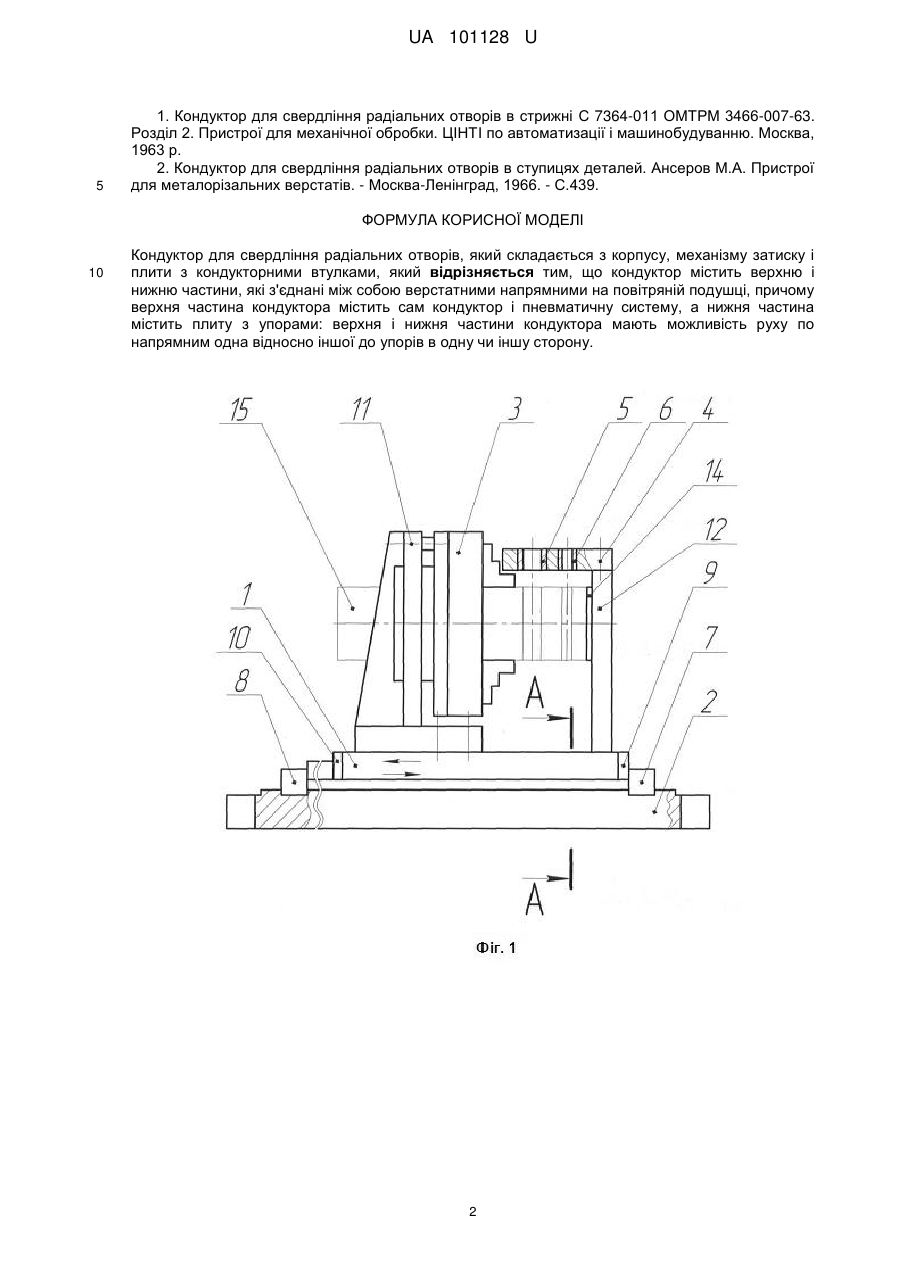

Реферат: UA 101128 U UA 101128 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана при механічній обробці деталей на свердлувальних верстатах. Відомий кондуктор для свердління радіальних отворів в стрижні, який складається з корпусу, призми, упору, прихвату з кондукторними втулками, механізму затиску [1]. Недоліками цього кондуктора є те, що свердління радіальних отворів в стрижні відбувається на радіально-свердлувальних верстатах, що знижує точність механічної обробки і збільшує її собівартість. Найбільш близьким є кондуктор для свердління радіальних отворів, який складається з корпусу, механізму затиску і плити з кондукторними втулками [2]. Недоліками цього кондуктора є те, що свердління радіальних отворів відбувається на радіально-свердлувальних верстатах, що знижує точність механічної обробки і збільшує її собівартість. В основу корисної моделі поставлена задача вдосконалення кондуктора для свердління радіальних отворів шляхом підвищення точності механічної обробки і зменшення її собівартості. Поставлена задача вирішується тим, що в кондукторі для свердління радіальних отворів, який складається з корпусу, механізму затиску і плити з кондукторними втулками, новим є те, що кондуктор містить верхню і нижню частини, які з'єднані між собою верстатними напрямними на повітряній подушці, причому верхня частина кондуктора містить сам кондуктор і пневматичну систему, а нижня частина містить плиту з упорами: верхня і нижня частини кондуктора мають можливість руху по напрямним одна відносно іншої до упорів в одну чи іншу сторону. Кондуктор на повітряній подушці для свердління радіальних отворів, що заявляється, пояснюється наступними кресленнями: Фіг. 1 - загальний вигляд Фіг. 2 - розріз А-А Кондуктор на повітряній подушці для свердління радіальних отворів, що заявляється, складається з корпусу, який містить верхню 1 (Фіг. 1) і нижню 2 (Фіг. 1) частини, механізму затиску 3 (Фіг. 1), плити 4 (Фіг. 1) з кондукторними втулками 5 (Фіг. 1) і 6 (Фіг. 1), упорів 7 (Фіг. 1) і 8 (Фіг. 1), планок 9 (Фіг. 1) і 10 (Фіг. 1), стійки 11 (Фіг. 1), стійки 12 (Фіг. 1), пневматичної системи 13 (Фіг. 2), упору 14 (Фіг. 1) і оброблювальної деталі 15 (Фіг. 1). Рух верхньої частини 1 (Фіг. 1) відносно нижньої частини 2 (Фіг. 1) позначено стрілками ------------►. Кондуктор на повітряній подушці для свердління радіальних отворів, що заявляється, працює наступним чином. Кондуктор встановлюється на вертикально-свердлильний верстат, підключається стиснене повітря, встановлюється оброблювана деталь 15 до упору 14 і затискається за допомогою механізму затиску 3. Включається подача стисненого повітря до пневматичної системи 13 і верхня частина 1 подається наприклад вправо до контакту упору 7 і планки 9. Далі подачу стисненого повітря переривають і свердлять отвір через кондукторну втулку 5, яка розташована в кондукторній плиті 4. Після цього знову подають стиснене повітря в пневматичну систему 13 і верхня частина подається вліво до контакту упору 8 і планки 10. Далі подачу стисненого повітря знову переривають і свердлять отвір через кондукторну втулку 6. Далі оброблену деталь 15 знімають, ставлять наступну і цикл повторюється. Подача під напрямні верхньої частини 1 стисненого повітря полегшує її пересування і попереджає зношування. Виконання даної операції свердління на вертикально-свердлильному верстаті підвищує точність механічної обробки за рахунок більшої жорсткості цього верстата порівняно з радіально-свердлильним і зменшує собівартість механічної обробки за рахунок амортизаційних відрахувань. Верхня частина 1 зберігає свої робочі положення за рахунок її маси або механічного затискання. Таким чином, запровадження кондуктора на повітряній подушці для свердління радіальних отворів дозволить підвищити точність механічної обробки і зменшити її собівартість. ПРИКЛАД КОНКРЕНТНОГО ВИКОРИСТАННЯ Кондуктор, що заявляється, виготовлений і випробуваний в умовах дрібносерійного виробництва. Було досягнуто підвищення точності механічної обробки на 20 % і зменшення її собівартості на 12 %. Джерела інформації: 1 UA 101128 U 5 1. Кондуктор для свердління радіальних отворів в стрижні С 7364-011 ОМТРМ 3466-007-63. Розділ 2. Пристрої для механічної обробки. ЦІНТІ по автоматизації і машинобудуванню. Москва, 1963 р. 2. Кондуктор для свердління радіальних отворів в ступицях деталей. Ансеров М.А. Пристрої для металорізальних верстатів. - Москва-Ленінград, 1966. - С.439. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Кондуктор для свердління радіальних отворів, який складається з корпусу, механізму затиску і плити з кондукторними втулками, який відрізняється тим, що кондуктор містить верхню і нижню частини, які з'єднані між собою верстатними напрямними на повітряній подушці, причому верхня частина кондуктора містить сам кондуктор і пневматичну систему, а нижня частина містить плиту з упорами: верхня і нижня частини кондуктора мають можливість руху по напрямним одна відносно іншої до упорів в одну чи іншу сторону. 2 UA 101128 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
