Знімна кришка для посуду, призначеного для готування і зберігання продуктів

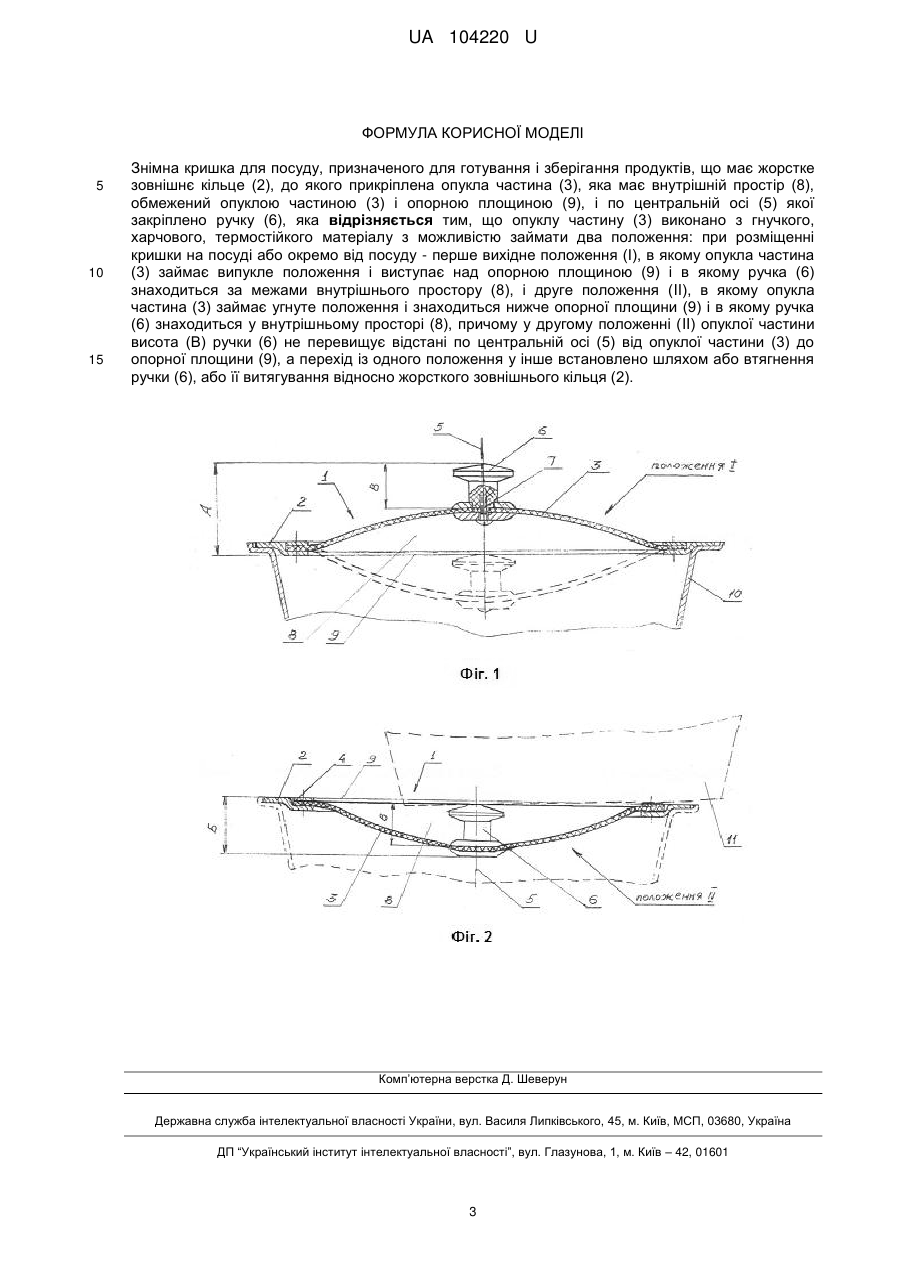

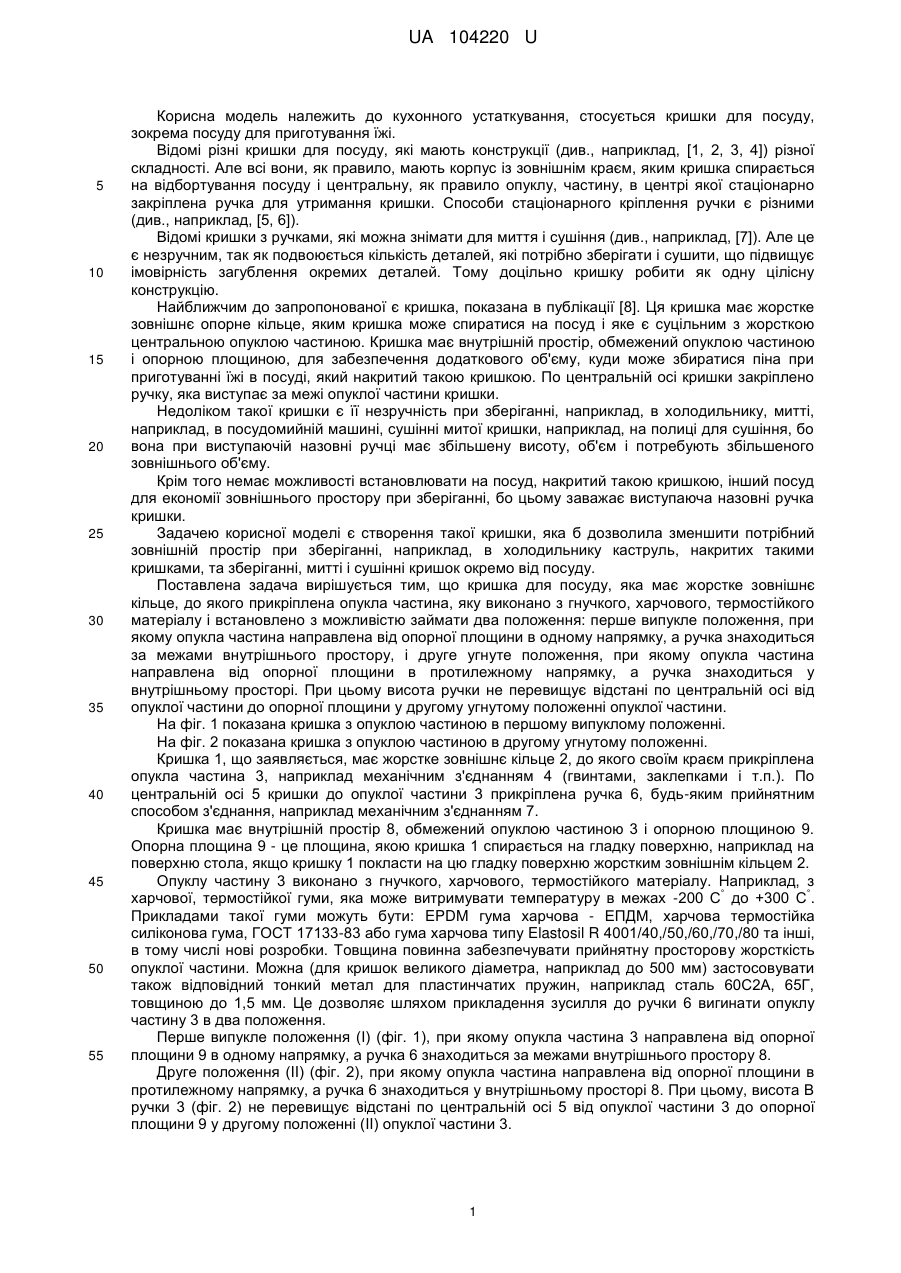

Реферат: Знімна кришка для посуду, призначеного для готування і зберігання продуктів, має жорстке зовнішнє кільце, до якого прикріплена опукла частина, яка має внутрішній простір, обмежений опуклою частиною і опорною площиною, і по центральній осі якої закріплено ручку. Опуклу частину виконано з гнучкого, харчового, термостійкого матеріалу з можливістю займати два положення: при розміщенні кришки на посуді або окремо від посуду. Перше вихідне положення (І), в якому опукла частина займає випукле положення і виступає над опорною площиною і в якому ручка знаходиться за межами внутрішнього простору. Друге положення (II), в якому опукла частина займає угнуте положення і знаходиться нижче опорної площини і в якому ручка знаходиться у внутрішньому просторі, причому у другому положенні (II) опуклої частини висота ручки не перевищує відстані по центральній осі від опуклої частини до опорної площини. Перехід від одного положення у інше встановлено шляхом або втягнення ручки, або її витягування відносно жорсткого зовнішнього кільця. UA 104220 U (12) UA 104220 U UA 104220 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до кухонного устаткування, стосується кришки для посуду, зокрема посуду для приготування їжі. Відомі різні кришки для посуду, які мають конструкції (див., наприклад, [1, 2, 3, 4]) різної складності. Але всі вони, як правило, мають корпус із зовнішнім краєм, яким кришка спирається на відбортування посуду і центральну, як правило опуклу, частину, в центрі якої стаціонарно закріплена ручка для утримання кришки. Способи стаціонарного кріплення ручки є різними (див., наприклад, [5, 6]). Відомі кришки з ручками, які можна знімати для миття і сушіння (див., наприклад, [7]). Але це є незручним, так як подвоюється кількість деталей, які потрібно зберігати і сушити, що підвищує імовірність загублення окремих деталей. Тому доцільно кришку робити як одну цілісну конструкцію. Найближчим до запропонованої є кришка, показана в публікації [8]. Ця кришка має жорстке зовнішнє опорне кільце, яким кришка може спиратися на посуд і яке є суцільним з жорсткою центральною опуклою частиною. Кришка має внутрішній простір, обмежений опуклою частиною і опорною площиною, для забезпечення додаткового об'єму, куди може збиратися піна при приготуванні їжі в посуді, який накритий такою кришкою. По центральній осі кришки закріплено ручку, яка виступає за межі опуклої частини кришки. Недоліком такої кришки є її незручність при зберіганні, наприклад, в холодильнику, митті, наприклад, в посудомийній машині, сушінні митої кришки, наприклад, на полиці для сушіння, бо вона при виступаючій назовні ручці має збільшену висоту, об'єм і потребують збільшеного зовнішнього об'єму. Крім того немає можливості встановлювати на посуд, накритий такою кришкою, інший посуд для економії зовнішнього простору при зберіганні, бо цьому заважає виступаюча назовні ручка кришки. Задачею корисної моделі є створення такої кришки, яка б дозволила зменшити потрібний зовнішній простір при зберіганні, наприклад, в холодильнику каструль, накритих такими кришками, та зберіганні, митті і сушінні кришок окремо від посуду. Поставлена задача вирішується тим, що кришка для посуду, яка має жорстке зовнішнє кільце, до якого прикріплена опукла частина, яку виконано з гнучкого, харчового, термостійкого матеріалу і встановлено з можливістю займати два положення: перше випукле положення, при якому опукла частина направлена від опорної площини в одному напрямку, а ручка знаходиться за межами внутрішнього простору, і друге угнуте положення, при якому опукла частина направлена від опорної площини в протилежному напрямку, а ручка знаходиться у внутрішньому просторі. При цьому висота ручки не перевищує відстані по центральній осі від опуклої частини до опорної площини у другому угнутому положенні опуклої частини. На фіг. 1 показана кришка з опуклою частиною в першому випуклому положенні. На фіг. 2 показана кришка з опуклою частиною в другому угнутому положенні. Кришка 1, що заявляється, має жорстке зовнішнє кільце 2, до якого своїм краєм прикріплена опукла частина 3, наприклад механічним з'єднанням 4 (гвинтами, заклепками і т.п.). По центральній осі 5 кришки до опуклої частини 3 прикріплена ручка 6, будь-яким прийнятним способом з'єднання, наприклад механічним з'єднанням 7. Кришка має внутрішній простір 8, обмежений опуклою частиною 3 і опорною площиною 9. Опорна площина 9 - це площина, якою кришка 1 спирається на гладку поверхню, наприклад на поверхню стола, якщо кришку 1 покласти на цю гладку поверхню жорстким зовнішнім кільцем 2. Опуклу частину 3 виконано з гнучкого, харчового, термостійкого матеріалу. Наприклад, з ° ° харчової, термостійкої гуми, яка може витримувати температуру в межах -200 С до +300 С . Прикладами такої гуми можуть бути: EPDM гума харчова - ЕПДМ, харчова термостійка силіконова гума, ГОСТ 17133-83 або гума харчова типу Elastosil R 4001/40,/50,/60,/70,/80 та інші, в тому числі нові розробки. Товщина повинна забезпечувати прийнятну просторову жорсткість опуклої частини. Можна (для кришок великого діаметра, наприклад до 500 мм) застосовувати також відповідний тонкий метал для пластинчатих пружин, наприклад сталь 60С2А, 65Г, товщиною до 1,5 мм. Це дозволяє шляхом прикладення зусилля до ручки 6 вигинати опуклу частину 3 в два положення. Перше випукле положення (І) (фіг. 1), при якому опукла частина 3 направлена від опорної площини 9 в одному напрямку, а ручка 6 знаходиться за межами внутрішнього простору 8. Друге положення (II) (фіг. 2), при якому опукла частина направлена від опорної площини в протилежному напрямку, а ручка 6 знаходиться у внутрішньому просторі 8. При цьому, висота В ручки 3 (фіг. 2) не перевищує відстані по центральній осі 5 від опуклої частини 3 до опорної площини 9 у другому положенні (II) опуклої частини 3. 1 UA 104220 U 5 10 15 20 25 30 35 40 45 50 55 Висота А кришки 1 з опуклою частиною 3 у першому випуклому положенні (І) (далі - кришка у першому положенні (І)) (фіг. 1) більше висоти Б кришки 1 з опуклою частиною 3 у другому угнутому положенні (II) (далі - кришка у другому положенні (II)) (фіг. 2) практично на висоту В ручки 3, тому що ручка 3 в другому положенні (II) знаходиться у внутрішньому просторі 8. Тим самим економиться зовнішній простір, так як об'єм кришки (разом з внутрішнім простором 8) в першому положенні (І) більше об'єму кришки (разом з внутрішнім простором 8) в другому положенні (І). Переміщення опуклої частини 3 з одного положення в інше здійснюється шляхом натиснення рукою користувача на ручку 6 і відповідного вигинання опуклої частини 3, так як вона виконана з гнучкого матеріалу. Кришка 1 використовується наступним чином. При приготуванні їжі в порожнистому посуді, наприклад каструлі 10 (фіг. 1), кришку 1 переміщують у перше випукле положення (І). Тримаючи кришку 1 за ручку 6, встановлюють кришку 1 жорстким зовнішнім кільцем 2 на відбортування посуду 10, закриваючи його і створюючи за рахунок внутрішнього простору 8 додатковий об'єм. Під час приготування їжі у повністю наповненому їжею посуді утворюється піна, яка займає внутрішній простір 8. Для зберігання частково спорожненого від їжі посуду, наприклад у холодильнику, кришку 1 переміщують у друге положення (II) і, тримаючи кришку 1 за ручку 6 (фіг. 2), встановлюють її на посуд, економлячи зовнішній простір, так як кришка 1 з ручкою 6 не виступає назовні посуду. Крім того в цьому (другому) положенні ручка 3 створює додаткову точку опору і є можливість на кришку 1 стійко ставити додатковий посуд 11 (див. фіг. 2, пунктиром) для збереження, наприклад, в холодильнику, тобто використовувати зекономлений зовнішній простір для зберігання іншого посуду. Така ж кришка 1 в положенні (II) (фіг. 2) може застосовуватися і під час приготування їжі, коли посуд (фіг. 2, пунктиром) наповнений їжею не повністю, наприклад наполовину (тобто піна, що утворюється при приготуванні їжі, займає вільну верхню половину посуду). При цьому висота посуду з такою кришкою є меншою. Так як висота А кришки 1 у першому положенні (І) більше висоти Б кришки 1 у другому положенні (І), то доцільно мити у посудомийній машині і сушити на полицях кришки 1 у другому положенні (І) для більш щільного розташування кришок. Таким чином вирішується поставлена задача корисної моделі, а саме за рахунок того, що ручка 12 кришки 4 є пересувною, тобто може бути встановлена у зовнішнє і внутрішнє положення, то при зберіганні каструль і окремо кришок, наприклад, при сушінні після миття, є можливість більш щільно розташовувати каструлі і окремо кришки і економити зовнішній простір. Перелік позначень: 1 - кришка, 2 - жорстке зовнішнє кільце, 3 - опукла частина, 4 - механічне з'єднання, 5 - центральна вісь, 6 - ручка, 7. - механічне з'єднання, 8 - внутрішній простір, 9 - опорна площина, 10 - каструля, 11 - додатковий посуд. Джерела інформації: 1. Патент RU 23111865 2. bt.rozetka.ua/129325/с129325/, 3. Патент RU 2372826 4. www.mobiluck.com 5. Патент РФ 2218068 6. Патент РФ 2114548 7. Патент РФ 2184473 8. hotline.ua/dom/kryshki-dlya-kastryul-skovorodok/ 2 UA 104220 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Знімна кришка для посуду, призначеного для готування і зберігання продуктів, що має жорстке зовнішнє кільце (2), до якого прикріплена опукла частина (3), яка має внутрішній простір (8),обмежений опуклою частиною (3) і опорною площиною (9), і по центральній осі (5) якої закріплено ручку (6), яка відрізняється тим, що опуклу частину (3) виконано з гнучкого, харчового, термостійкого матеріалу з можливістю займати два положення: при розміщенні кришки на посуді або окремо від посуду - перше вихідне положення (І), в якому опукла частина (3) займає випукле положення і виступає над опорною площиною (9) і в якому ручка (6) знаходиться за межами внутрішнього простору (8), і друге положення (II), в якому опукла частина (3) займає угнуте положення і знаходиться нижче опорної площини (9) і в якому ручка (6) знаходиться у внутрішньому просторі (8), причому у другому положенні (II) опуклої частини висота (В) ручки (6) не перевищує відстані по центральній осі (5) від опуклої частини (3) до опорної площини (9), а перехід із одного положення у інше встановлено шляхом або втягнення ручки (6), або її витягування відносно жорсткого зовнішнього кільця (2). Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
