Вертикальна безрезонансна віброустановка для виробництва бетонних труб великого діаметра

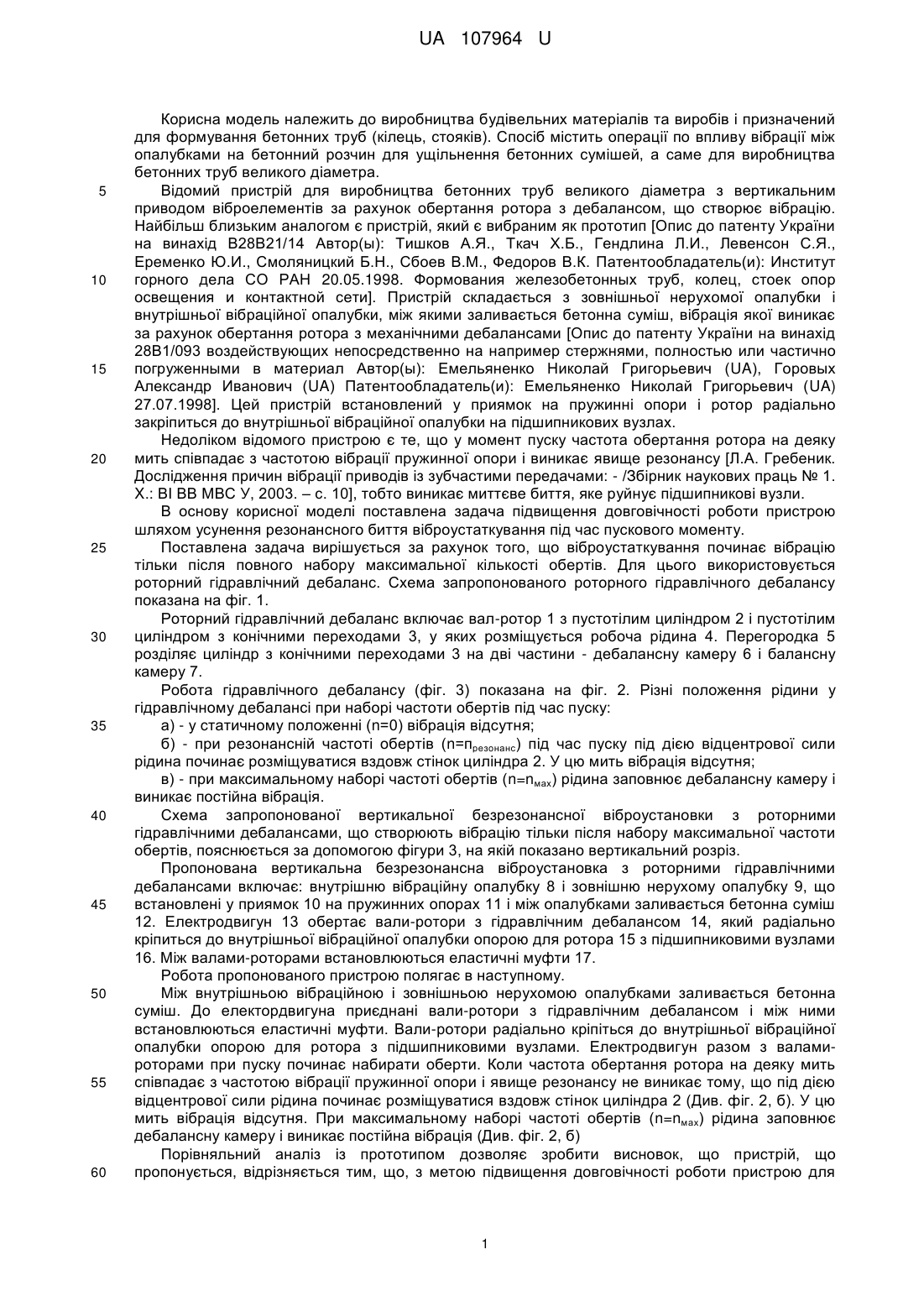

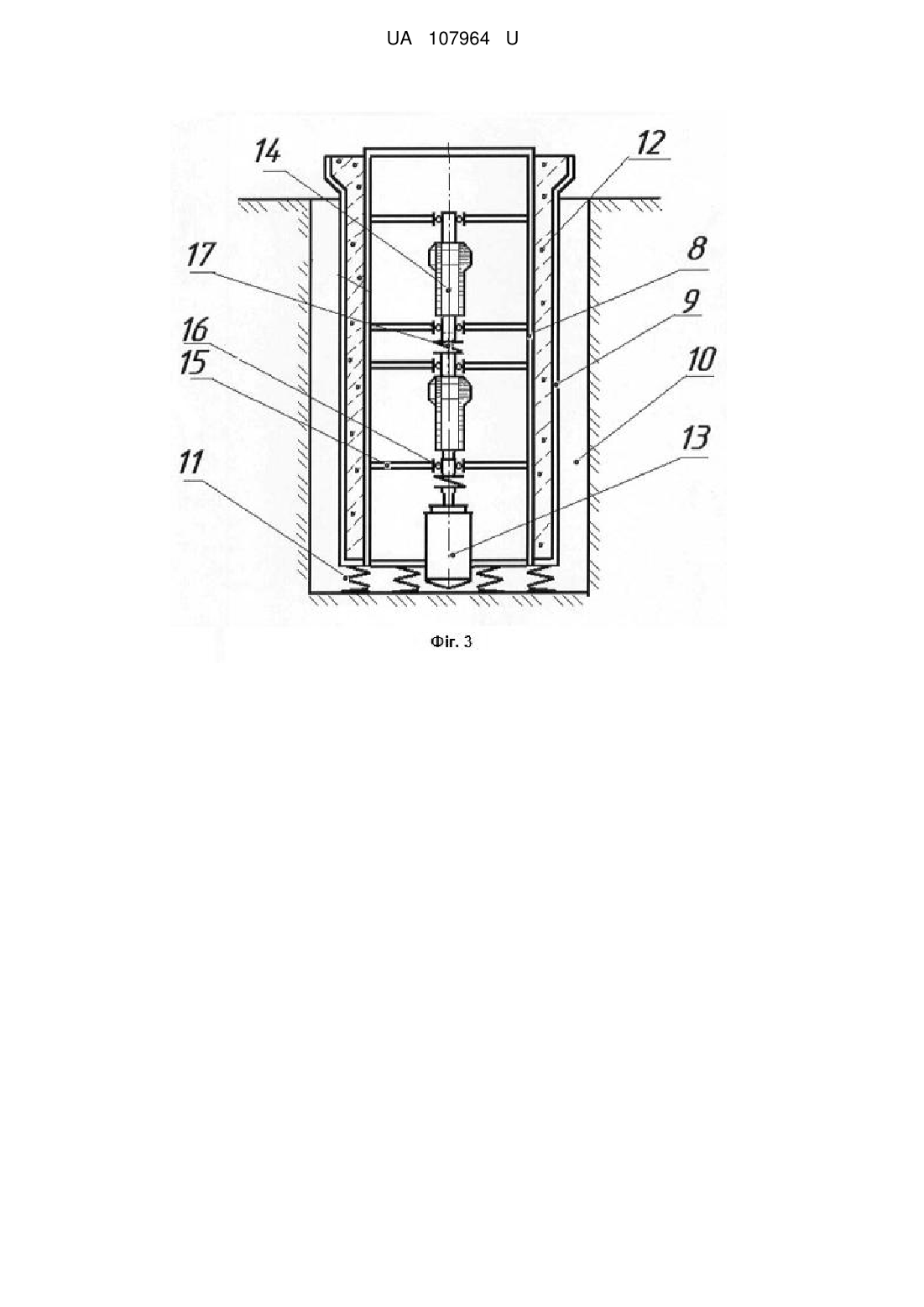

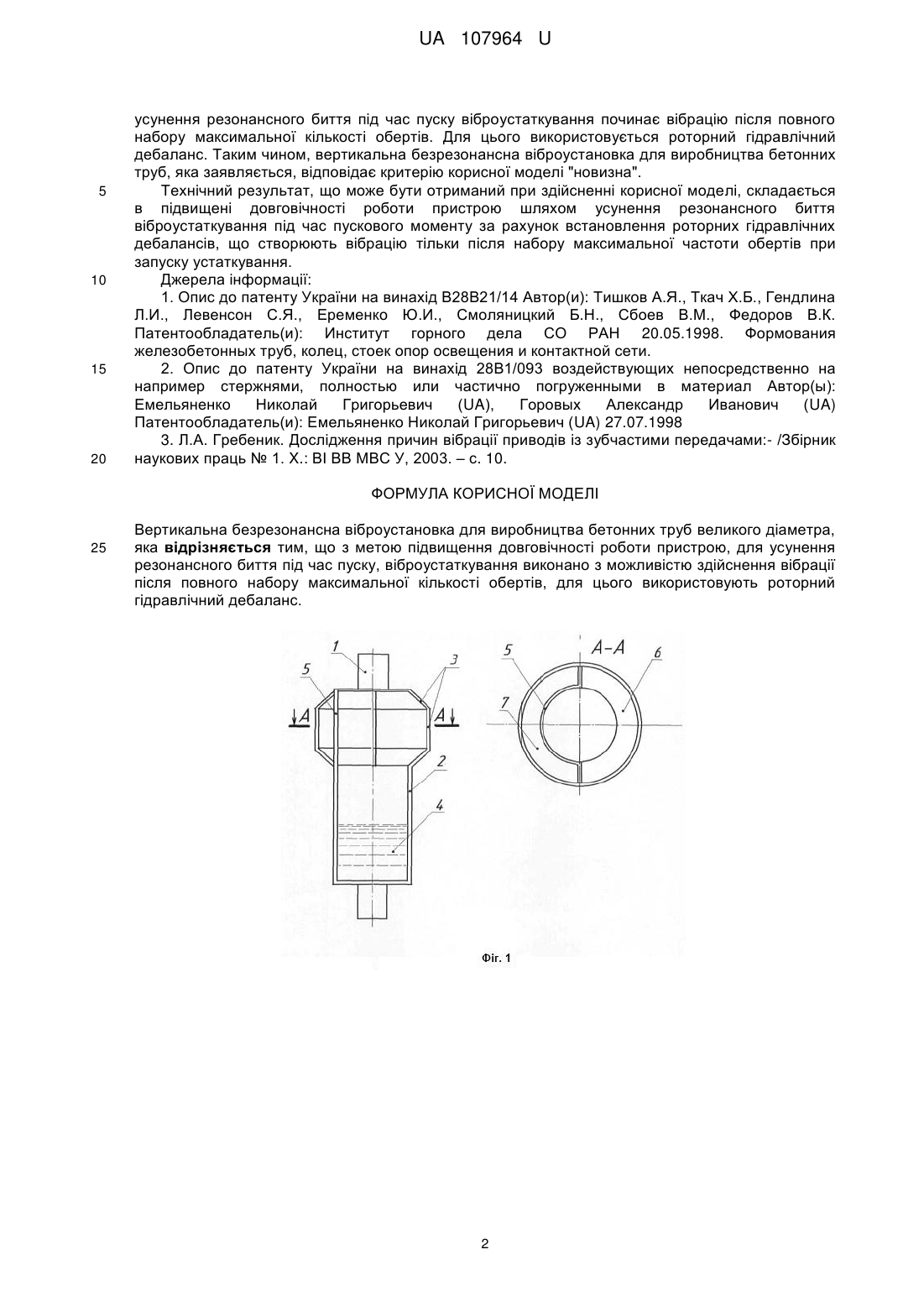

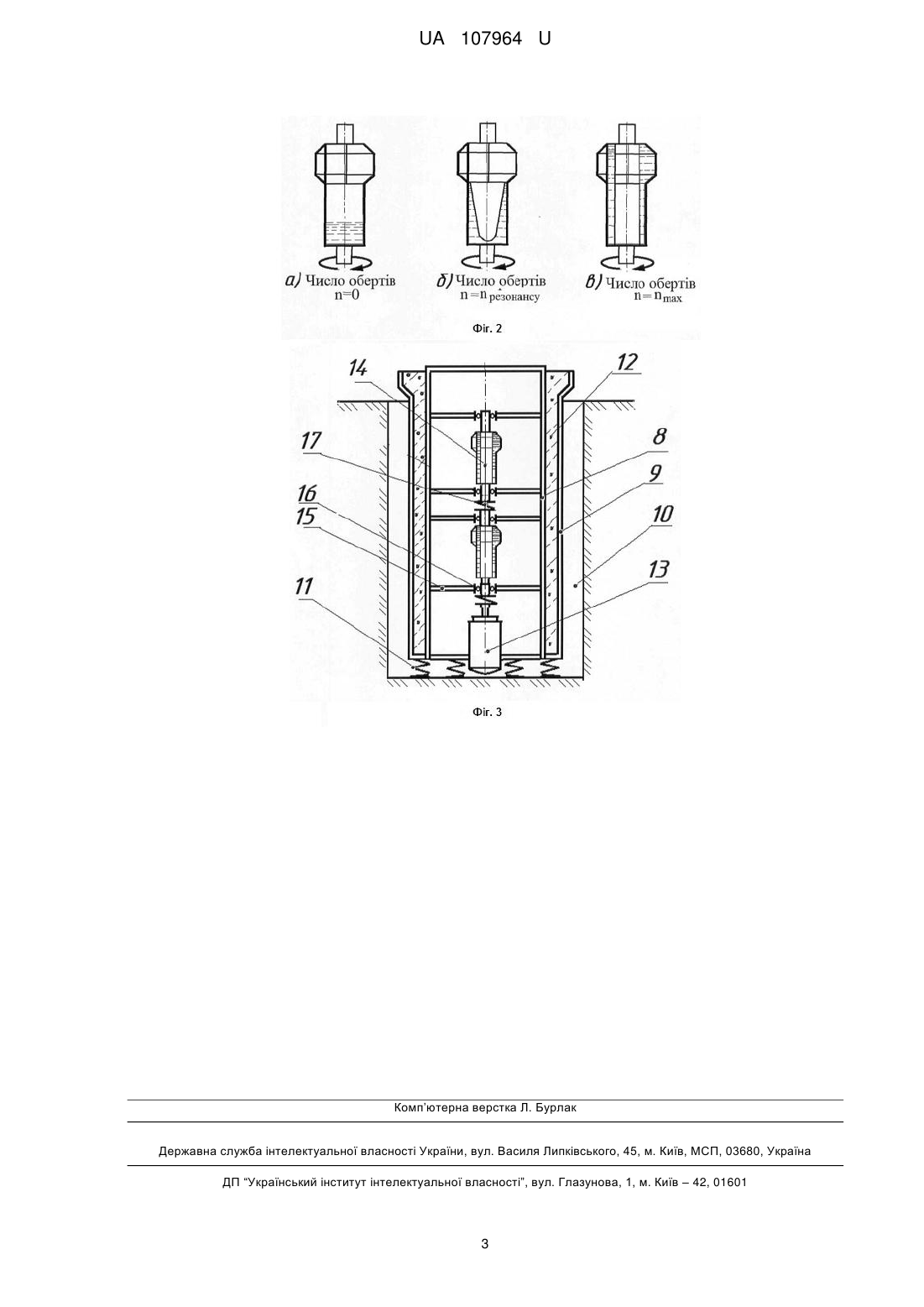

Реферат: UA 107964 U UA 107964 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виробництва будівельних матеріалів та виробів і призначений для формування бетонних труб (кілець, стояків). Спосіб містить операції по впливу вібрації між опалубками на бетонний розчин для ущільнення бетонних сумішей, а саме для виробництва бетонних труб великого діаметра. Відомий пристрій для виробництва бетонних труб великого діаметра з вертикальним приводом віброелементів за рахунок обертання ротора з дебалансом, що створює вібрацію. Найбільш близьким аналогом є пристрій, який є вибраним як прототип [Опис до патенту України на винахід В28В21/14 Автор(ы): Тишков А.Я., Ткач Х.Б., Гендлина Л.И., Левенсон С.Я., Еременко Ю.И., Смоляницкий Б.Н., Сбоев В.М., Федоров В.К. Патентообладатель(и): Институт горного дела СО РАН 20.05.1998. Формования железобетонных труб, колец, стоек опор освещения и контактной сети]. Пристрій складається з зовнішньої нерухомої опалубки і внутрішньої вібраційної опалубки, між якими заливається бетонна суміш, вібрація якої виникає за рахунок обертання ротора з механічними дебалансами [Опис до патенту України на винахід 28В1/093 воздействующих непосредственно на например стержнями, полностью или частично погруженными в материал Автор(ы): Емельяненко Николай Григорьевич (UA), Горовых Александр Иванович (UA) Патентообладатель(и): Емельяненко Николай Григорьевич (UA) 27.07.1998]. Цей пристрій встановлений у приямок на пружинні опори і ротор радіально закріпиться до внутрішньої вібраційної опалубки на підшипникових вузлах. Недоліком відомого пристрою є те, що у момент пуску частота обертання ротора на деяку мить співпадає з частотою вібрації пружинної опори і виникає явище резонансу [Л.А. Гребеник. Дослідження причин вібрації приводів із зубчастими передачами: - /Збірник наукових праць № 1. X.: ВІ ВВ МВС У, 2003. – с. 10], тобто виникає миттєве биття, яке руйнує підшипникові вузли. В основу корисної моделі поставлена задача підвищення довговічності роботи пристрою шляхом усунення резонансного биття віброустаткування під час пускового моменту. Поставлена задача вирішується за рахунок того, що віброустаткування починає вібрацію тільки після повного набору максимальної кількості обертів. Для цього використовується роторний гідравлічний дебаланс. Схема запропонованого роторного гідравлічного дебалансу показана на фіг. 1. Роторний гідравлічний дебаланс включає вал-ротор 1 з пустотілим циліндром 2 і пустотілим циліндром з конічними переходами 3, у яких розміщується робоча рідина 4. Перегородка 5 розділяє циліндр з конічними переходами 3 на дві частини - дебалансну камеру 6 і балансну камеру 7. Робота гідравлічного дебалансу (фіг. 3) показана на фіг. 2. Різні положення рідини у гідравлічному дебалансі при наборі частоти обертів під час пуску: а) - у статичному положенні (n=0) вібрація відсутня; б) - при резонансній частоті обертів (n=презoнанс) під час пуску під дією відцентрової сили рідина починає розміщуватися вздовж стінок циліндра 2. У цю мить вібрація відсутня; в) - при максимальному наборі частоті обертів (n=nмах) рідина заповнює дебалансну камеру і виникає постійна вібрація. Схема запропонованої вертикальної безрезонансної віброустановки з роторними гідравлічними дебалансами, що створюють вібрацію тільки після набору максимальної частоти обертів, пояснюється за допомогою фігури 3, на якій показано вертикальний розріз. Пропонована вертикальна безрезонансна віброустановка з роторними гідравлічними дебалансами включає: внутрішню вібраційну опалубку 8 і зовнішню нерухому опалубку 9, що встановлені у приямок 10 на пружинних опорах 11 і між опалубками заливається бетонна суміш 12. Електродвигун 13 обертає вали-ротори з гідравлічним дебалансом 14, який радіально кріпиться до внутрішньої вібраційної опалубки опорою для ротора 15 з підшипниковими вузлами 16. Між валами-роторами встановлюються еластичні муфти 17. Робота пропонованого пристрою полягає в наступному. Між внутрішньою вібраційною і зовнішньою нерухомою опалубками заливається бетонна суміш. До електордвигуна приєднані вали-ротори з гідравлічним дебалансом і між ними встановлюються еластичні муфти. Вали-ротори радіально кріпіться до внутрішньої вібраційної опалубки опорою для ротора з підшипниковими вузлами. Електродвигун разом з валамироторами при пуску починає набирати оберти. Коли частота обертання ротора на деяку мить співпадає з частотою вібрації пружинної опори і явище резонансу не виникає тому, що під дією відцентрової сили рідина починає розміщуватися вздовж стінок циліндра 2 (Див. фіг. 2, б). У цю мить вібрація відсутня. При максимальному наборі частоті обертів (n=nмах) рідина заповнює дебалансну камеру і виникає постійна вібрація (Див. фіг. 2, б) Порівняльний аналіз із прототипом дозволяє зробити висновок, що пристрій, що пропонується, відрізняється тим, що, з метою підвищення довговічності роботи пристрою для 1 UA 107964 U 5 10 15 20 усунення резонансного биття під час пуску віброустаткування починає вібрацію після повного набору максимальної кількості обертів. Для цього використовується роторний гідравлічний дебаланс. Таким чином, вертикальна безрезонансна віброустановка для виробництва бетонних труб, яка заявляється, відповідає критерію корисної моделі "новизна". Технічний результат, що може бути отриманий при здійсненні корисної моделі, складається в підвищені довговічності роботи пристрою шляхом усунення резонансного биття віброустаткування під час пускового моменту за рахунок встановлення роторних гідравлічних дебалансів, що створюють вібрацію тільки після набору максимальної частоти обертів при запуску устаткування. Джерела інформації: 1. Опис до патенту України на винахід В28В21/14 Автор(и): Тишков А.Я., Ткач Х.Б., Гендлина Л.И., Левенсон С.Я., Еременко Ю.И., Смоляницкий Б.Н., Сбоев В.М., Федоров В.К. Патентообладатель(и): Институт горного дела СО РАН 20.05.1998. Формования железобетонных труб, колец, стоек опор освещения и контактной сети. 2. Опис до патенту України на винахід 28В1/093 воздействующих непосредственно на например стержнями, полностью или частично погруженными в материал Автор(ы): Емельяненко Николай Григорьевич (UA), Горовых Александр Иванович (UA) Патентообладатель(и): Емельяненко Николай Григорьевич (UA) 27.07.1998 3. Л.А. Гребеник. Дослідження причин вібрації приводів із зубчастими передачами:- /Збірник наукових праць № 1. X.: ВІ ВВ МВС У, 2003. – с. 10. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Вертикальна безрезонансна віброустановка для виробництва бетонних труб великого діаметра, яка відрізняється тим, що з метою підвищення довговічності роботи пристрою, для усунення резонансного биття під час пуску, віброустаткування виконано з можливістю здійснення вібрації після повного набору максимальної кількості обертів, для цього використовують роторний гідравлічний дебаланс. 2 UA 107964 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
