Мікромлин

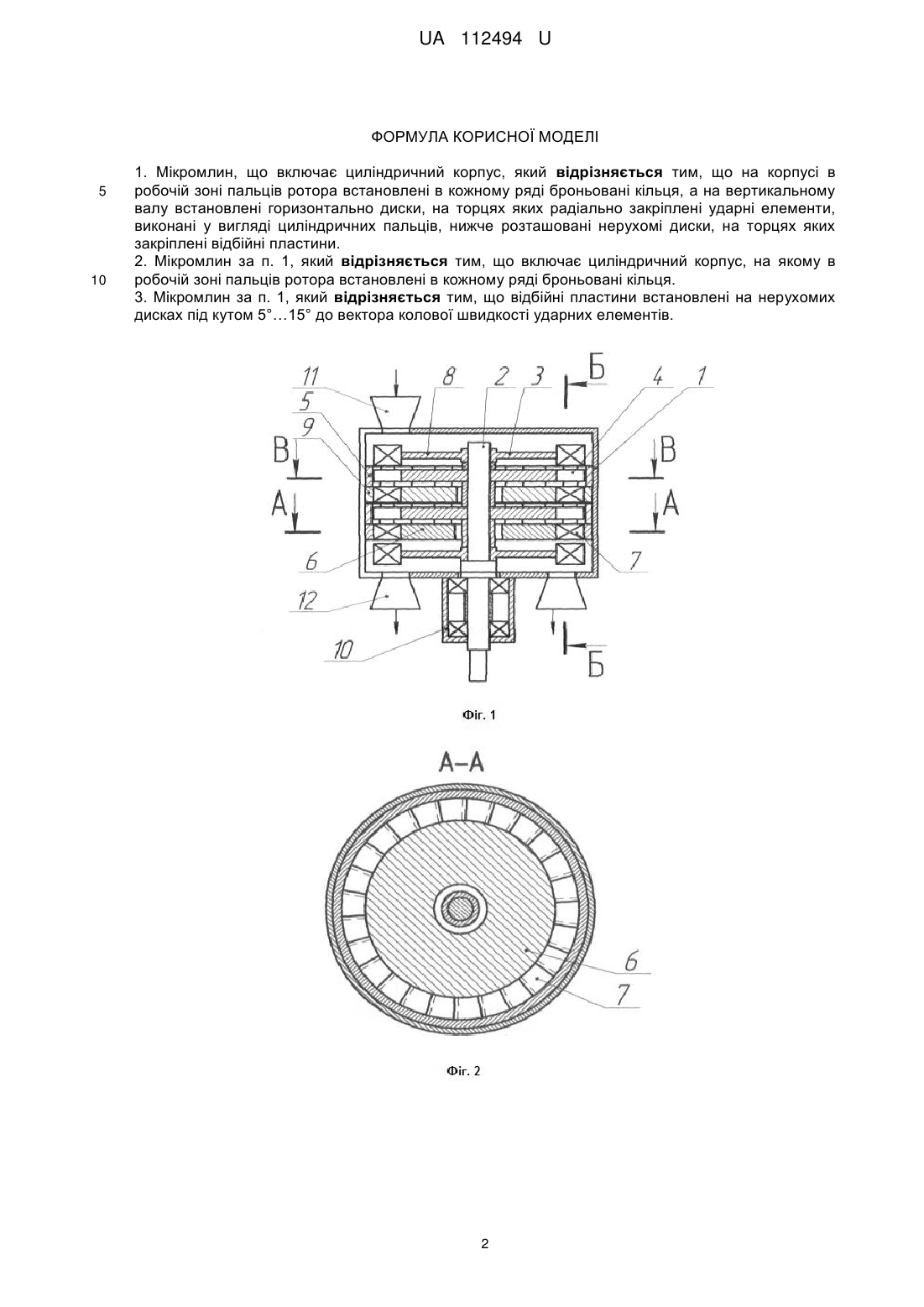

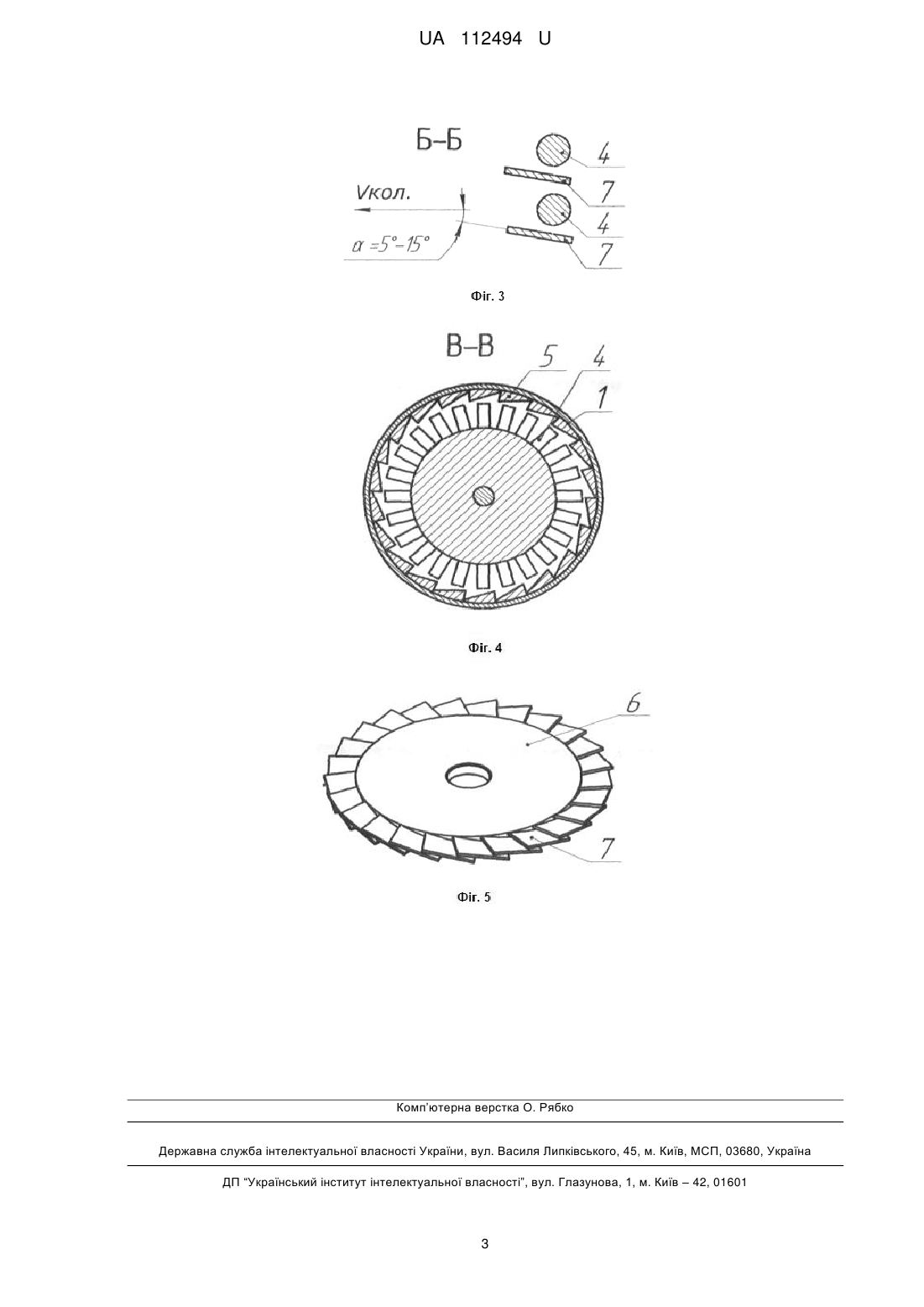

Реферат: Мікромлин включає циліндричний корпус. На корпусі в робочій зоні пальців ротора встановлені в кожному ряді броньовані кільця. На вертикальному валу встановлені горизонтально диски, на торцях яких радіально закріплені ударні елементи, виконані у вигляді циліндричних пальців. Нижче розташовані нерухомі диски, на торцях яких закріплені відбійні пластини. UA 112494 U (54) МІКРОМЛИН UA 112494 U UA 112494 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для подрібнення сипких та дрібнокускових матеріалів і може буди використаний в фармацевтичній, харчовій і інших галузях промисловості. Відомим аналогом є дисмембратор для подрібнення, що складається з циліндричного корпусу з розташованим у ньому вертикальним ротором з концентрично встановленими рядами пальців, між якими встановлені подрібнювальні пластини статора під кутом 140°…160° до вектора колової швидкості ротора (пaт. SU А.С. № 1126321 кл. В02С 13/22) Недоліком аналога є проскакування часток неподрібненого матеріалу через зазори між статором і торцями пальців ротора з одного боку і торцями пластин статора і ротором з другого боку. Найближчим аналогом до корисної моделі є мікромлин для подрібнення сипких матеріалів, що включає вертикальний циліндричний корпус з закріпленими на його внутрішній поверхні відбійними плитами та вертикально розміщений у ньому ротор, виконаний у вигляді горизонтальних дисків, які схожі на зубчаті колеса (Труды Европейского совещания по измельчению. - Москва, 1966. - с. 466). Найближчий аналог має ряд недоліків: складність встановлення швидкості повітряного потоку через розмельну камеру, що є необхідною умовою для забезпечення відбору заданої фракції з розмельної камери; можливість проскакування недодрібнених часток підвищеної парусності між ротором і відбійними пластинами та ротором і корпусом млина. В основу корисної моделі поставлена задача загально підвищити ступінь подрібнення матеріалу, забезпечити максимальну однорідність гранулометричного складу, роблячи сам процес більш ефективним. Поставлена задача вирішується тим, що мікромлин включає циліндричний корпус, в якому на вертикальному валу встановлені горизонтально диски, на торцях яких радіально закріплені ударні елементи циліндричної форми, а на корпусі в робочій зоні проти пальців ротора встановлені в кожному ряді броньовані кільця, нижче розташовані нерухомі диски, на торцях яких закріплені відбійні пластини під кутом 5°…15° до вектора колової швидкості ударних елементів, з перекриттям одна одної на 1/6…1/8 довжини пластини, та вентиляторні колеса. Виконання корисної моделі дозволить підвищити ефективність роботи мікромлина за рахунок встановлення броньованого кільця, встановлення відбійних пластин під кутом 5…15° до вектора колової швидкості ударних елементів з перекриттям одна однієї на 1/6…1/8 довжини пластини, що дозволяє більш ефективніше розбивати матеріал у полі відцентрових сил і повертати крупні частки матеріалу на додрібнення, чим забезпечується високий ступінь тонини помелу та однорідність гранулометричного складу продукту. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображений мікромлин, що включає циліндричний корпус 1, в якому на вертикальному валу 2 встановлені горизонтально диски 3, на торцях яких, радіально закріплені ударні елементи 4, виконані у вигляді циліндричних пальців, проти них встановлені броньовані кільця 5 (Фіг. 4), нижче розташовані нерухомі диски 6 (Фіг. 2), на торцях яких закріплені відбійні пластини 7 (Фіг. 5) під кутом 5°…15° до вектора колової швидкості ударних елементів 4 (Фіг. 3), з перекриттям одна одної на 1/6…1/8 довжини пластини, та вентиляторні колеса 8 (Фіг. 1). На корпусі 1 закріплені кільця-фіксатори 9 (Фіг. 1), броньовані кільця 5, вузол підшипників 10, патрубок завантаження 11 та патрубки розвантаження 12 (Фіг. 1). Мікромлин працює наступним чином: Подрібнювальний матеріал через патрубок 11 разом з повітрям надходить в робочу зону подрібнення між ударними елементами 4, броньованими кільцями 5, відбійними пластинами 7 і під ударною дією цих елементів руйнується. Дрібні частки зруйнованого матеріалу під дією сил тяжіння та повітряного потоку виносяться на наступний ступінь подрібнення, а крупні частки за рахунок відбиття від пластин 7 знову повертаються в зону дії ударних елементів 4 і броньованої плити 5. На наступному ступені відбувається аналогічний процес, доки під дією сил тяжіння та повітряного потоку цільова фракція не стане виходити з мікромлина через розвантажувальні патрубки 12. Встановлення відбійних пластин під кутом 5°…15° до вектора колової швидкості ударних елементів 4, виконаних у вигляді циліндричних пальців, та закріплення їх з перекриттям одна одної на 1/6…1/8 довжини пластини дозволяє повертати крупні частки матеріалу на додрібнення, чим забезпечується високий ступінь тонини помелу та однорідність гранулометричного складу продукту. 1 UA 112494 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Мікромлин, що включає циліндричний корпус, який відрізняється тим, що на корпусі в робочій зоні пальців ротора встановлені в кожному ряді броньовані кільця, а на вертикальному валу встановлені горизонтально диски, на торцях яких радіально закріплені ударні елементи, виконані у вигляді циліндричних пальців, нижче розташовані нерухомі диски, на торцях яких закріплені відбійні пластини. 2. Мікромлин за п. 1, який відрізняється тим, що включає циліндричний корпус, на якому в робочій зоні пальців ротора встановлені в кожному ряді броньовані кільця. 3. Мікромлин за п. 1, який відрізняється тим, що відбійні пластини встановлені на нерухомих дисках під кутом 5°…15° до вектора колової швидкості ударних елементів. 2 UA 112494 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
