Прилад для контролю зубчастих коліс

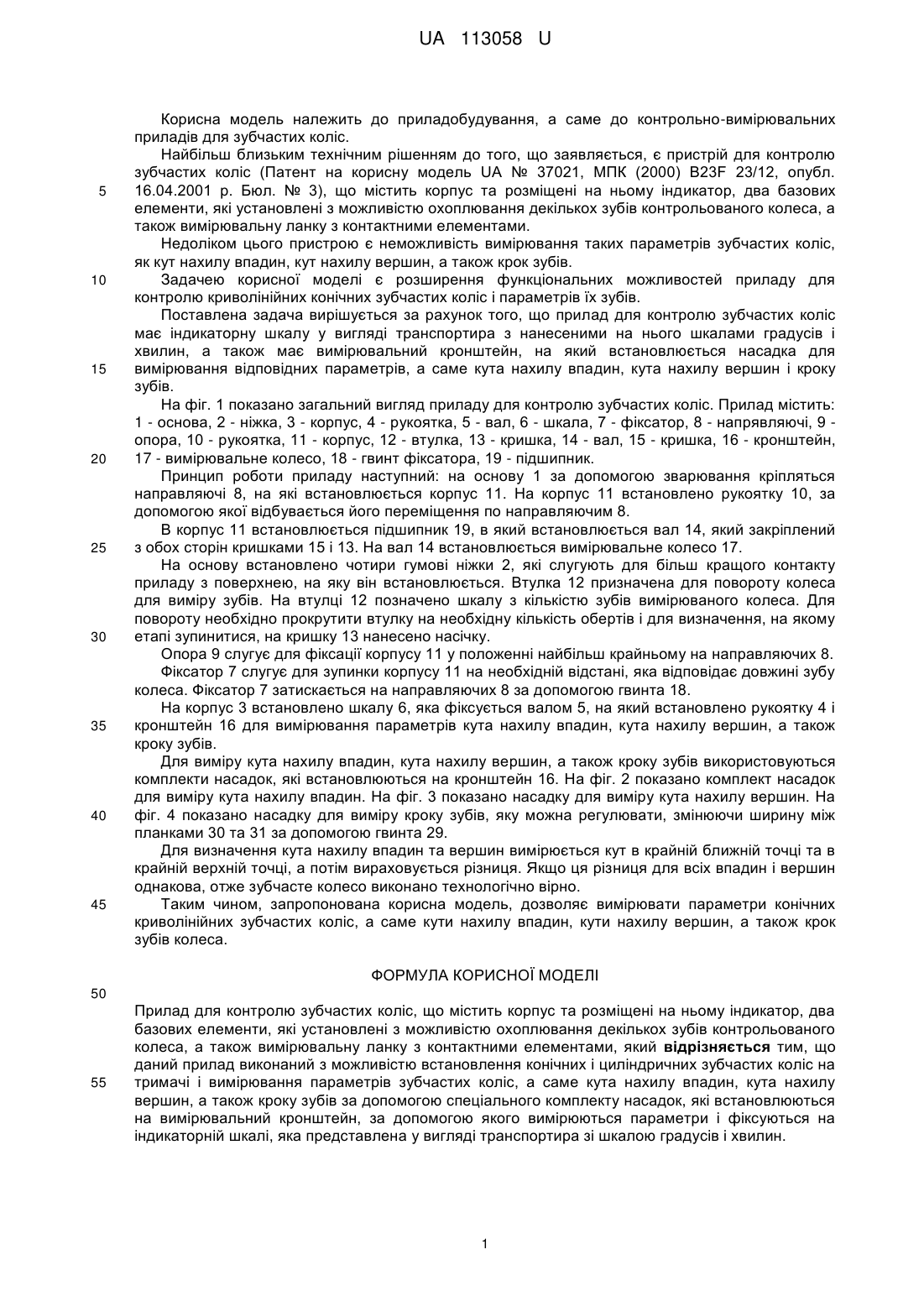

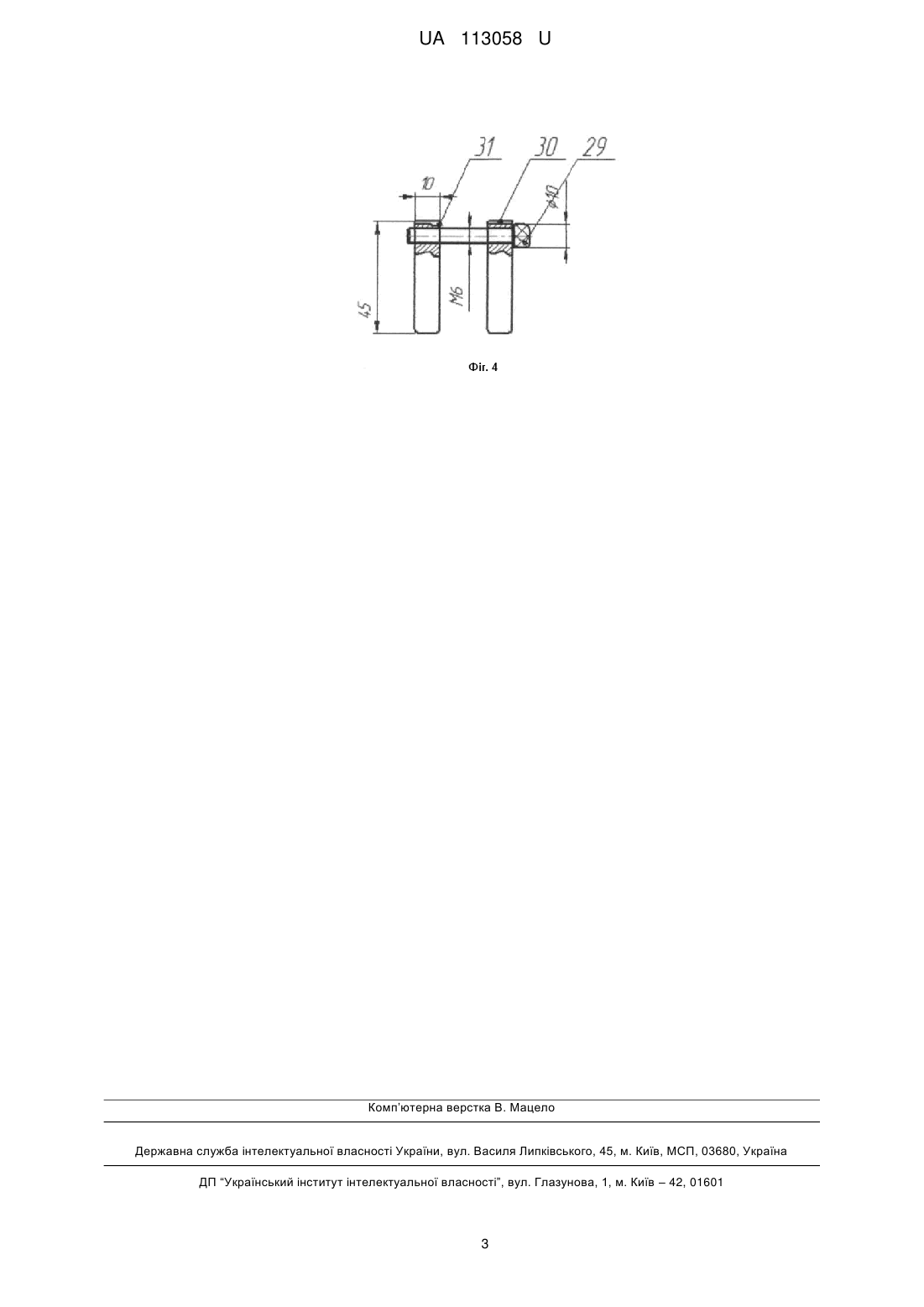

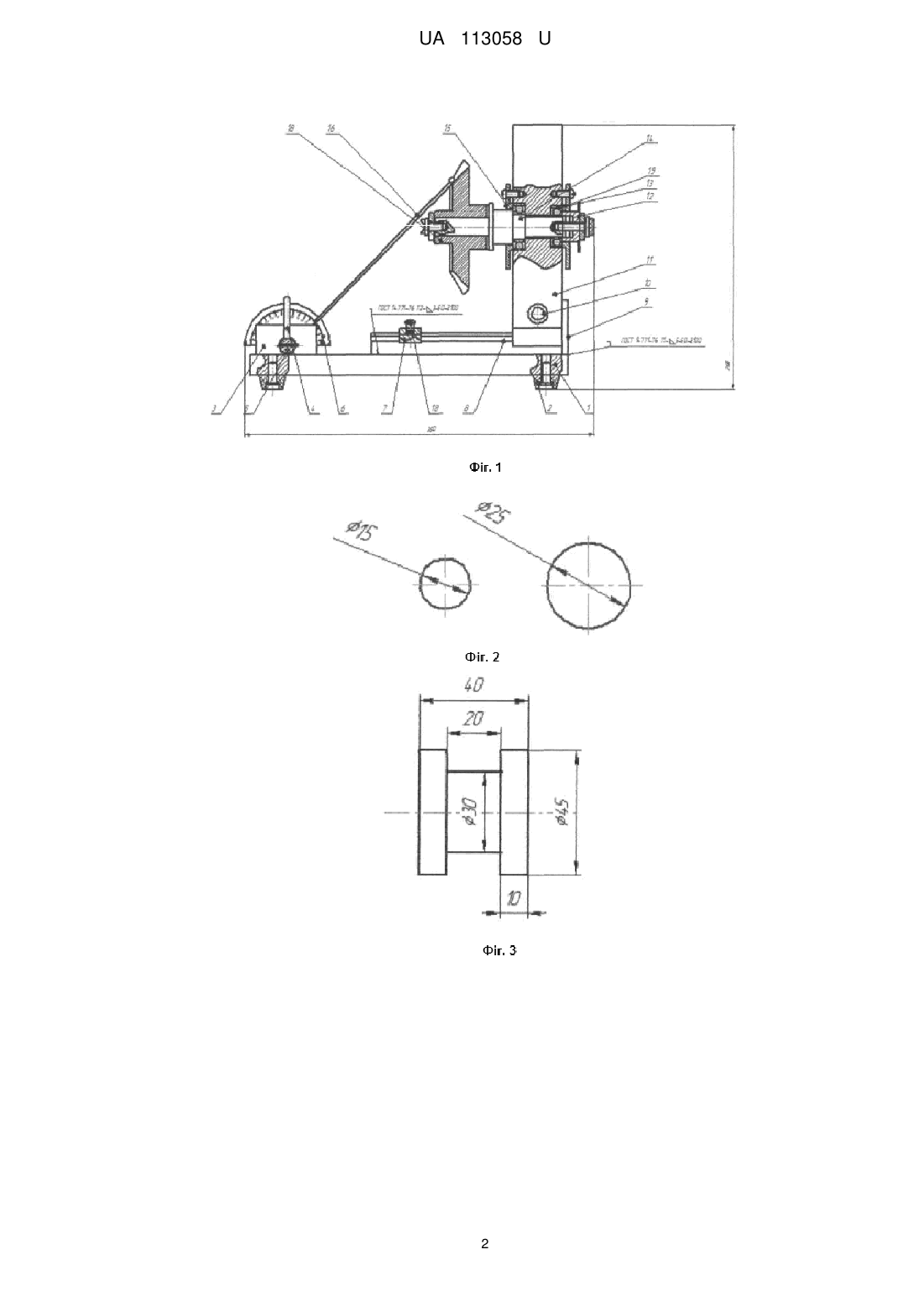

Реферат: UA 113058 U UA 113058 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до приладобудування, а саме до контрольно-вимірювальних приладів для зубчастих коліс. Найбільш близьким технічним рішенням до того, що заявляється, є пристрій для контролю зубчастих коліс (Патент на корисну модель UА № 37021, МПК (2000) B23F 23/12, опубл. 16.04.2001 р. Бюл. № 3), що містить корпус та розміщені на ньому індикатор, два базових елементи, які установлені з можливістю охоплювання декількох зубів контрольованого колеса, а також вимірювальну ланку з контактними елементами. Недоліком цього пристрою є неможливість вимірювання таких параметрів зубчастих коліс, як кут нахилу впадин, кут нахилу вершин, а також крок зубів. Задачею корисної моделі є розширення функціональних можливостей приладу для контролю криволінійних конічних зубчастих коліс і параметрів їх зубів. Поставлена задача вирішується за рахунок того, що прилад для контролю зубчастих коліс має індикаторну шкалу у вигляді транспортира з нанесеними на нього шкалами градусів і хвилин, а також має вимірювальний кронштейн, на який встановлюється насадка для вимірювання відповідних параметрів, а саме кута нахилу впадин, кута нахилу вершин і кроку зубів. На фіг. 1 показано загальний вигляд приладу для контролю зубчастих коліс. Прилад містить: 1 - основа, 2 - ніжка, 3 - корпус, 4 - рукоятка, 5 - вал, 6 - шкала, 7 - фіксатор, 8 - напрявляючі, 9 опора, 10 - рукоятка, 11 - корпус, 12 - втулка, 13 - кришка, 14 - вал, 15 - кришка, 16 - кронштейн, 17 - вимірювальне колесо, 18 - гвинт фіксатора, 19 - підшипник. Принцип роботи приладу наступний: на основу 1 за допомогою зварювання кріпляться направляючі 8, на які встановлюється корпус 11. На корпус 11 встановлено рукоятку 10, за допомогою якої відбувається його переміщення по направляючим 8. В корпус 11 встановлюється підшипник 19, в який встановлюється вал 14, який закріплений з обох сторін кришками 15 і 13. На вал 14 встановлюється вимірювальне колесо 17. На основу встановлено чотири гумові ніжки 2, які слугують для більш кращого контакту приладу з поверхнею, на яку він встановлюється. Втулка 12 призначена для повороту колеса для виміру зубів. На втулці 12 позначено шкалу з кількістю зубів вимірюваного колеса. Для повороту необхідно прокрутити втулку на необхідну кількість обертів і для визначення, на якому етапі зупинитися, на кришку 13 нанесено насічку. Опора 9 слугує для фіксації корпусу 11 у положенні найбільш крайньому на направляючих 8. Фіксатор 7 слугує для зупинки корпусу 11 на необхідній відстані, яка відповідає довжині зубу колеса. Фіксатор 7 затискається на направляючих 8 за допомогою гвинта 18. На корпус 3 встановлено шкалу 6, яка фіксується валом 5, на який встановлено рукоятку 4 і кронштейн 16 для вимірювання параметрів кута нахилу впадин, кута нахилу вершин, а також кроку зубів. Для виміру кута нахилу впадин, кута нахилу вершин, а також кроку зубів використовуються комплекти насадок, які встановлюються на кронштейн 16. На фіг. 2 показано комплект насадок для виміру кута нахилу впадин. На фіг. 3 показано насадку для виміру кута нахилу вершин. На фіг. 4 показано насадку для виміру кроку зубів, яку можна регулювати, змінюючи ширину між планками 30 та 31 за допомогою гвинта 29. Для визначення кута нахилу впадин та вершин вимірюється кут в крайній ближній точці та в крайній верхній точці, а потім вираховується різниця. Якщо ця різниця для всіх впадин і вершин однакова, отже зубчасте колесо виконано технологічно вірно. Таким чином, запропонована корисна модель, дозволяє вимірювати параметри конічних криволінійних зубчастих коліс, а саме кути нахилу впадин, кути нахилу вершин, а також крок зубів колеса. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Прилад для контролю зубчастих коліс, що містить корпус та розміщені на ньому індикатор, два базових елементи, які установлені з можливістю охоплювання декількох зубів контрольованого колеса, а також вимірювальну ланку з контактними елементами, який відрізняється тим, що даний прилад виконаний з можливістю встановлення конічних і циліндричних зубчастих коліс на тримачі і вимірювання параметрів зубчастих коліс, а саме кута нахилу впадин, кута нахилу вершин, а також кроку зубів за допомогою спеціального комплекту насадок, які встановлюються на вимірювальний кронштейн, за допомогою якого вимірюються параметри і фіксуються на індикаторній шкалі, яка представлена у вигляді транспортира зі шкалою градусів і хвилин. 1 UA 113058 U 2 UA 113058 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
