Механізм прямолінійного переміщення матеріального тіла

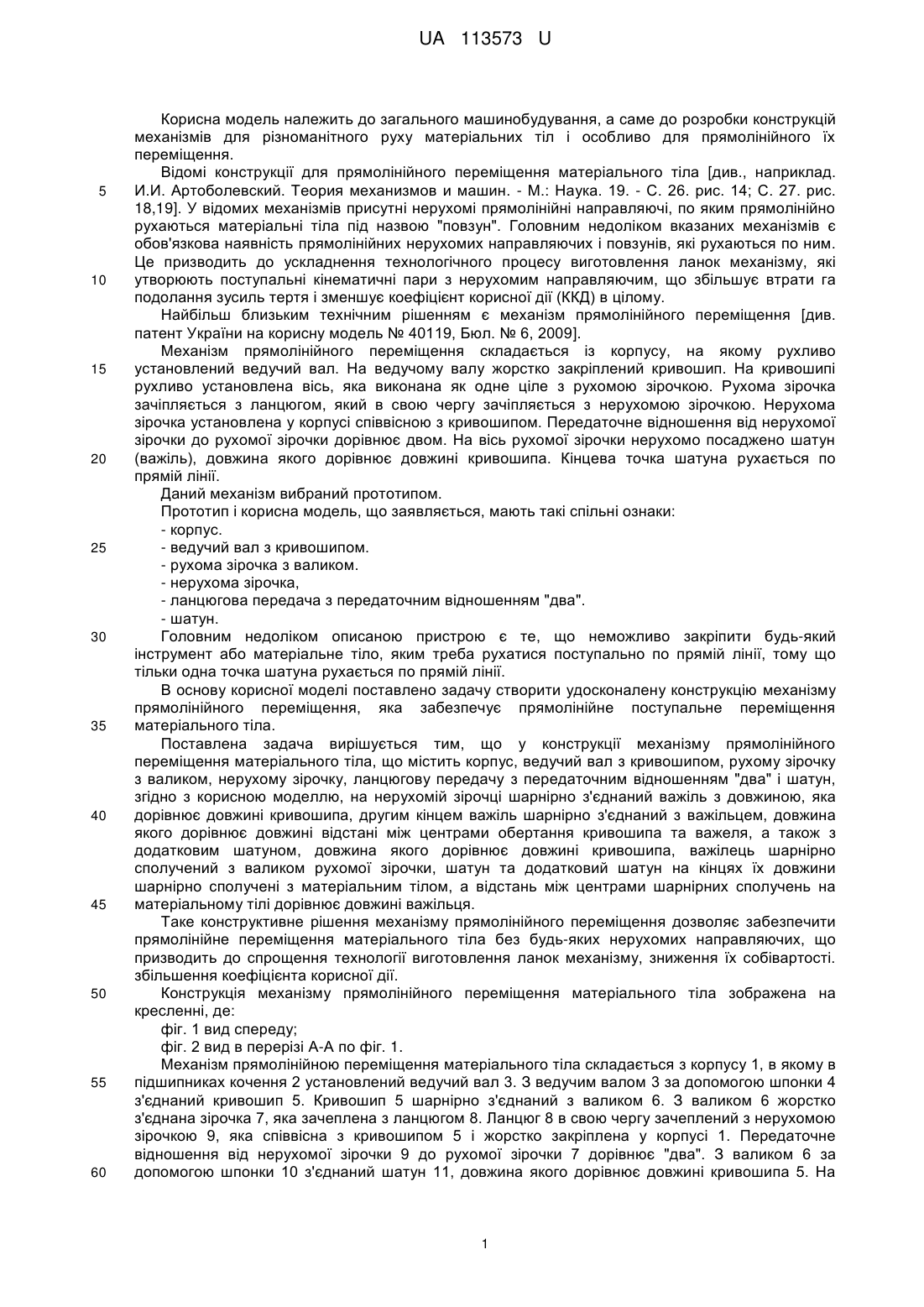

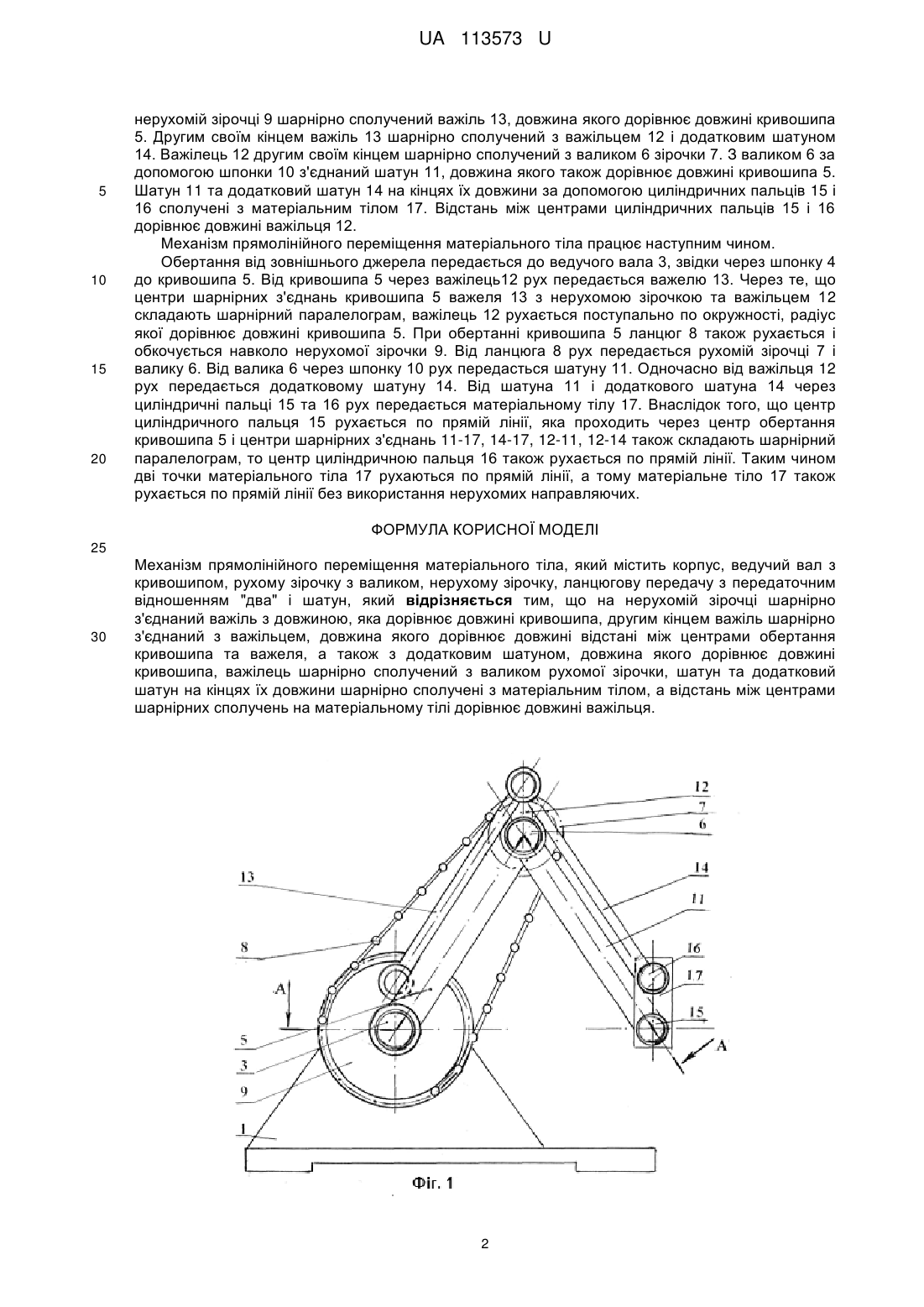

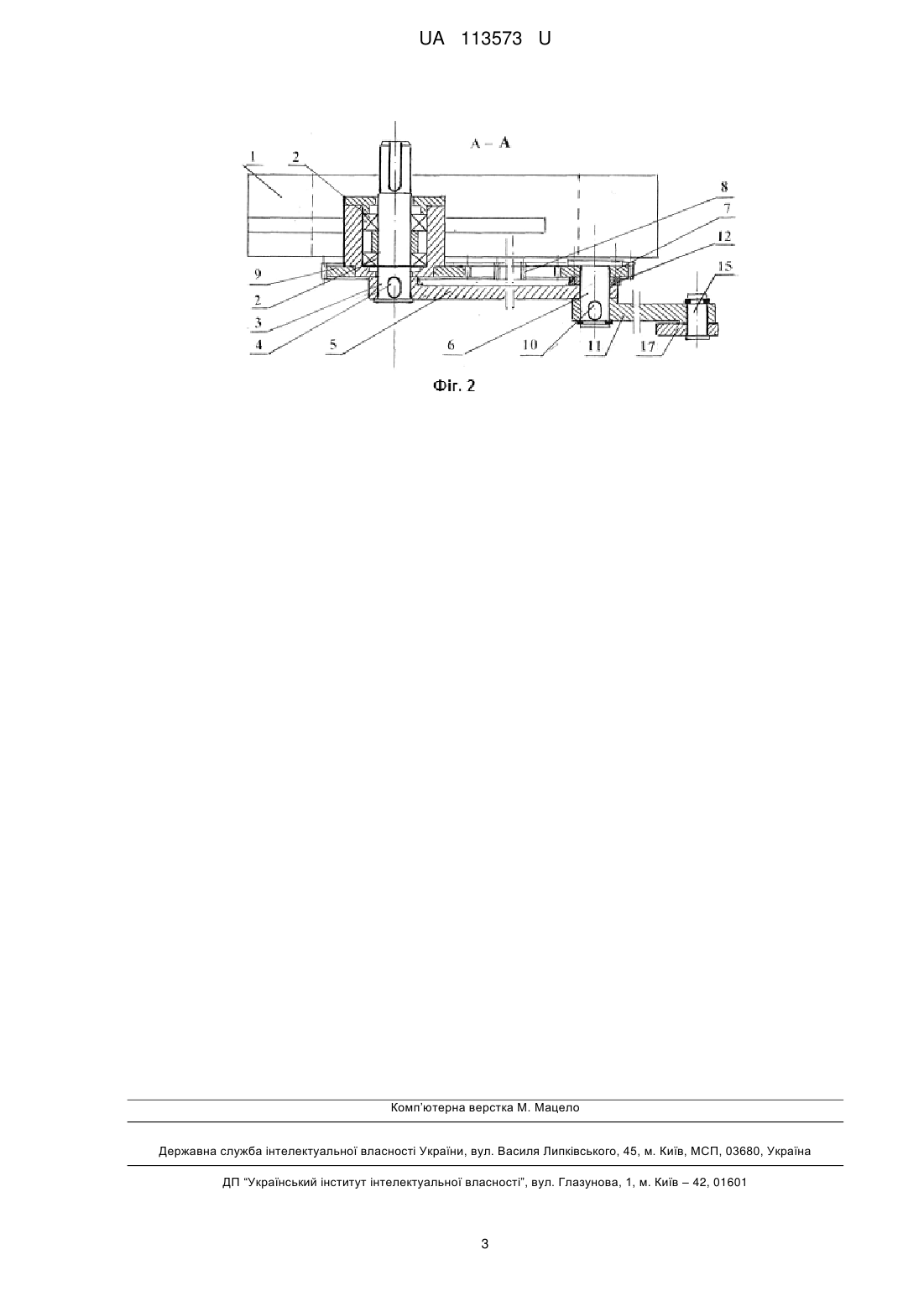

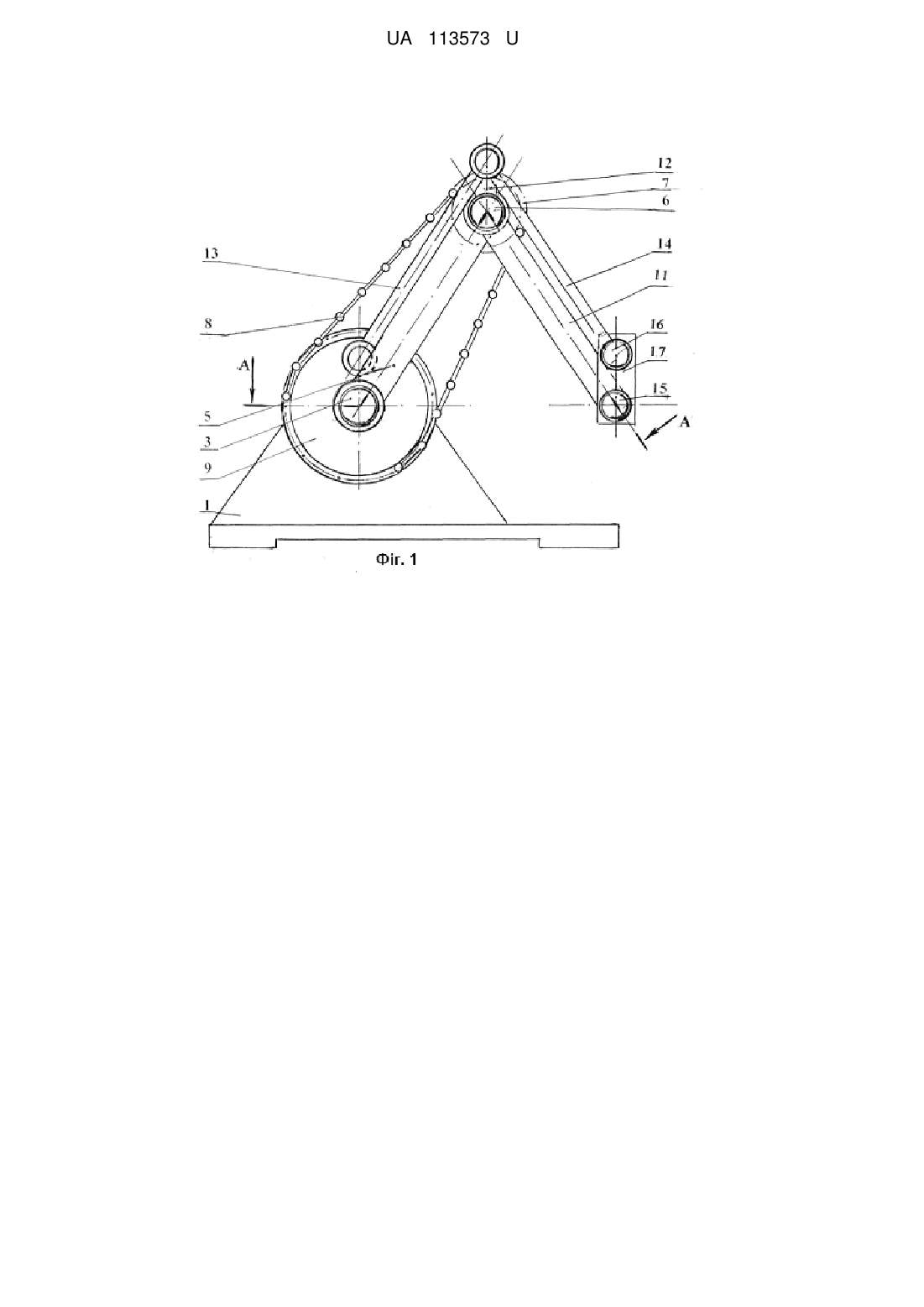

Реферат: UA 113573 U UA 113573 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до загального машинобудування, а саме до розробки конструкцій механізмів для різноманітного руху матеріальних тіл і особливо для прямолінійного їх переміщення. Відомі конструкції для прямолінійного переміщення матеріального тіла [див., наприклад. И.И. Артоболевский. Теория механизмов и машин. - М.: Наука. 19. - С. 26. рис. 14; С. 27. рис. 18,19]. У відомих механізмів присутні нерухомі прямолінійні направляючі, по яким прямолінійно рухаються матеріальні тіла під назвою "повзун". Головним недоліком вказаних механізмів є обов'язкова наявність прямолінійних нерухомих направляючих і повзунів, які рухаються по ним. Це призводить до ускладнення технологічного процесу виготовлення ланок механізму, які утворюють поступальні кінематичні пари з нерухомим направляючим, що збільшує втрати га подолання зусиль тертя і зменшує коефіцієнт корисної дії (ККД) в цілому. Найбільш близьким технічним рішенням є механізм прямолінійного переміщення [див. патент України на корисну модель № 40119, Бюл. № 6, 2009]. Механізм прямолінійного переміщення складається із корпусу, на якому рухливо установлений ведучий вал. На ведучому валу жорстко закріплений кривошип. На кривошипі рухливо установлена вісь, яка виконана як одне ціле з рухомою зірочкою. Рухома зірочка зачіпляється з ланцюгом, який в свою чергу зачіпляється з нерухомою зірочкою. Нерухома зірочка установлена у корпусі співвісною з кривошипом. Передаточне відношення від нерухомої зірочки до рухомої зірочки дорівнює двом. На вісь рухомої зірочки нерухомо посаджено шатун (важіль), довжина якого дорівнює довжині кривошипа. Кінцева точка шатуна рухається по прямій лінії. Даний механізм вибраний прототипом. Прототип і корисна модель, що заявляється, мають такі спільні ознаки: - корпус. - ведучий вал з кривошипом. - рухома зірочка з валиком. - нерухома зірочка, - ланцюгова передача з передаточним відношенням "два". - шатун. Головним недоліком описаною пристрою є те, що неможливо закріпити будь-який інструмент або матеріальне тіло, яким треба рухатися поступально по прямій лінії, тому що тільки одна точка шатуна рухається по прямій лінії. В основу корисної моделі поставлено задачу створити удосконалену конструкцію механізму прямолінійного переміщення, яка забезпечує прямолінійне поступальне переміщення матеріального тіла. Поставлена задача вирішується тим, що у конструкції механізму прямолінійного переміщення матеріального тіла, що містить корпус, ведучий вал з кривошипом, рухому зірочку з валиком, нерухому зірочку, ланцюгову передачу з передаточним відношенням "два" і шатун, згідно з корисною моделлю, на нерухомій зірочці шарнірно з'єднаний важіль з довжиною, яка дорівнює довжині кривошипа, другим кінцем важіль шарнірно з'єднаний з важільцем, довжина якого дорівнює довжині відстані між центрами обертання кривошипа та важеля, а також з додатковим шатуном, довжина якого дорівнює довжині кривошипа, важілець шарнірно сполучений з валиком рухомої зірочки, шатун та додатковий шатун на кінцях їх довжини шарнірно сполучені з матеріальним тілом, а відстань між центрами шарнірних сполучень на матеріальному тілі дорівнює довжині важільця. Таке конструктивне рішення механізму прямолінійного переміщення дозволяє забезпечити прямолінійне переміщення матеріального тіла без будь-яких нерухомих направляючих, що призводить до спрощення технології виготовлення ланок механізму, зниження їх собівартості. збільшення коефіцієнта корисної дії. Конструкція механізму прямолінійного переміщення матеріального тіла зображена на кресленні, де: фіг. 1 вид спереду; фіг. 2 вид в перерізі А-А по фіг. 1. Механізм прямолінійною переміщення матеріального тіла складається з корпусу 1, в якому в підшипниках кочення 2 установлений ведучий вал 3. З ведучим валом 3 за допомогою шпонки 4 з'єднаний кривошип 5. Кривошип 5 шарнірно з'єднаний з валиком 6. З валиком 6 жорстко з'єднана зірочка 7, яка зачеплена з ланцюгом 8. Ланцюг 8 в свою чергу зачеплений з нерухомою зірочкою 9, яка співвісна з кривошипом 5 і жорстко закріплена у корпусі 1. Передаточне відношення від нерухомої зірочки 9 до рухомої зірочки 7 дорівнює "два". З валиком 6 за допомогою шпонки 10 з'єднаний шатун 11, довжина якого дорівнює довжині кривошипа 5. На 1 UA 113573 U 5 10 15 20 нерухомій зірочці 9 шарнірно сполучений важіль 13, довжина якого дорівнює довжині кривошипа 5. Другим своїм кінцем важіль 13 шарнірно сполучений з важільцем 12 і додатковим шатуном 14. Важілець 12 другим своїм кінцем шарнірно сполучений з валиком 6 зірочки 7. З валиком 6 за допомогою шпонки 10 з'єднаний шатун 11, довжина якого також дорівнює довжині кривошипа 5. Шатун 11 та додатковий шатун 14 на кінцях їх довжини за допомогою циліндричних пальців 15 і 16 сполучені з матеріальним тілом 17. Відстань між центрами циліндричних пальців 15 і 16 дорівнює довжині важільця 12. Механізм прямолінійного переміщення матеріального тіла працює наступним чином. Обертання від зовнішнього джерела передається до ведучого вала 3, звідки через шпонку 4 до кривошипа 5. Від кривошипа 5 через важілець12 рух передається важелю 13. Через те, що центри шарнірних з'єднань кривошипа 5 важеля 13 з нерухомою зірочкою та важільцем 12 складають шарнірний паралелограм, важілець 12 рухається поступально по окружності, радіус якої дорівнює довжині кривошипа 5. При обертанні кривошипа 5 ланцюг 8 також рухається і обкочується навколо нерухомої зірочки 9. Від ланцюга 8 рух передається рухомій зірочці 7 і валику 6. Від валика 6 через шпонку 10 рух передасться шатуну 11. Одночасно від важільця 12 рух передається додатковому шатуну 14. Від шатуна 11 і додаткового шатуна 14 через циліндричні пальці 15 та 16 рух передається матеріальному тілу 17. Внаслідок того, що центр циліндричного пальця 15 рухається по прямій лінії, яка проходить через центр обертання кривошипа 5 і центри шарнірних з'єднань 11-17, 14-17, 12-11, 12-14 також складають шарнірний паралелограм, то центр циліндричною пальця 16 також рухається по прямій лінії. Таким чином дві точки матеріального тіла 17 рухаються по прямій лінії, а тому матеріальне тіло 17 також рухається по прямій лінії без використання нерухомих направляючих. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Механізм прямолінійного переміщення матеріального тіла, який містить корпус, ведучий вал з кривошипом, рухому зірочку з валиком, нерухому зірочку, ланцюгову передачу з передаточним відношенням "два" і шатун, який відрізняється тим, що на нерухомій зірочці шарнірно з'єднаний важіль з довжиною, яка дорівнює довжині кривошипа, другим кінцем важіль шарнірно з'єднаний з важільцем, довжина якого дорівнює довжині відстані між центрами обертання кривошипа та важеля, а також з додатковим шатуном, довжина якого дорівнює довжині кривошипа, важілець шарнірно сполучений з валиком рухомої зірочки, шатун та додатковий шатун на кінцях їх довжини шарнірно сполучені з матеріальним тілом, а відстань між центрами шарнірних сполучень на матеріальному тілі дорівнює довжині важільця. 2 UA 113573 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
