Антенний пристрій
Номер патенту: 113785
Опубліковано: 10.02.2017
Автори: Іохов Олександр Юрійович, Козлов Валентин Євгенович, Малюк Віктор Григорович, Белокурський Юрій Павлович, Щербина Олександр Олексійович
Формула / Реферат

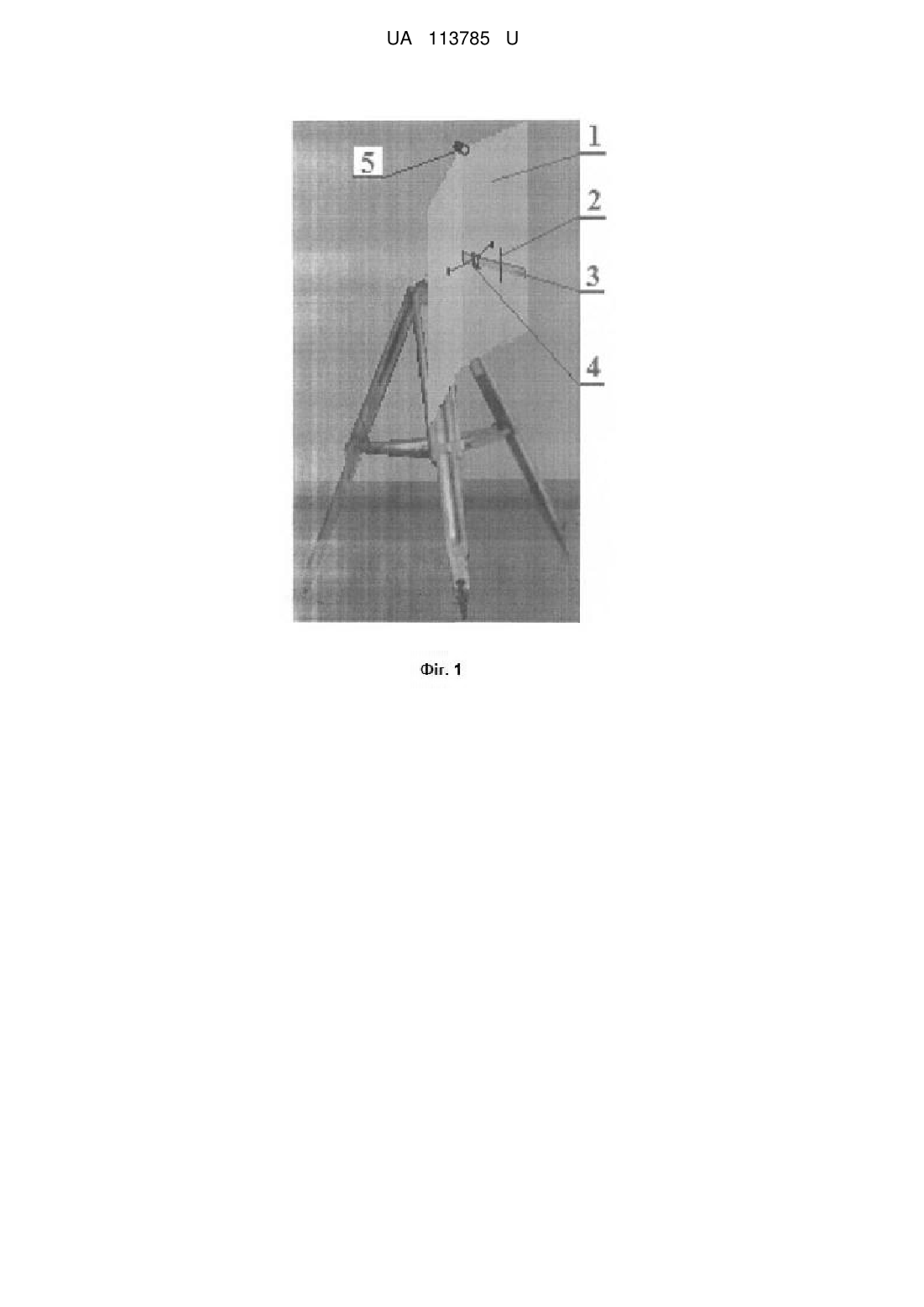

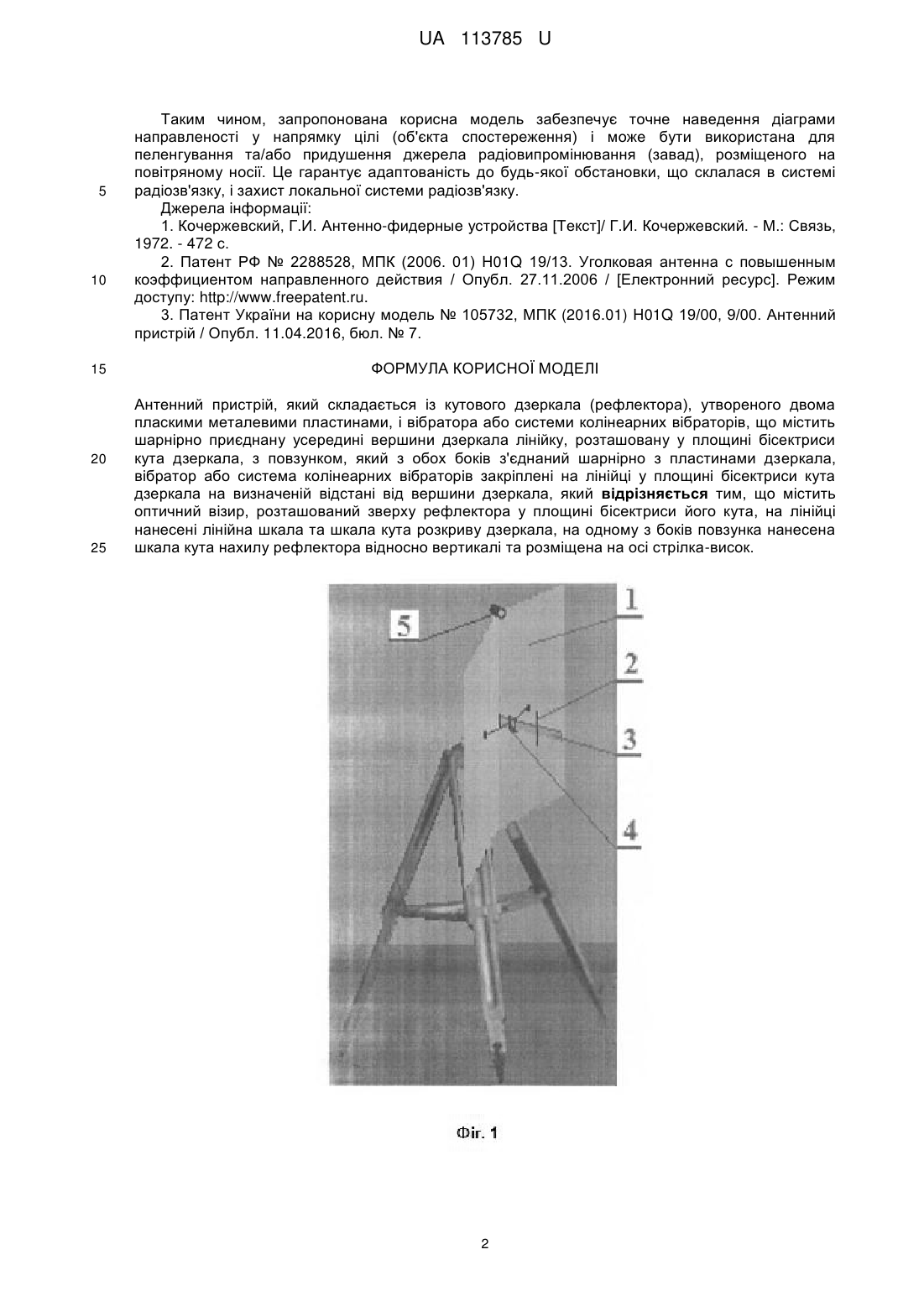

Антенний пристрій, який складається із кутового дзеркала (рефлектора), утвореного двома пласкими металевими пластинами, і вібратора або системи колінеарних вібраторів, що містить шарнірно приєднану усередині вершини дзеркала лінійку, розташовану у площині бісектриси кута дзеркала, з повзунком, який з обох боків з'єднаний шарнірно з пластинами дзеркала, вібратор або система колінеарних вібраторів закріплені на лінійці у площині бісектриси кута дзеркала на визначеній відстані від вершини дзеркала, який відрізняється тим, що містить оптичний візир, розташований зверху рефлектора у площині бісектриси його кута, на лінійці нанесені лінійна шкала та шкала кута розкриву дзеркала, на одному з боків повзунка нанесена шкала кута нахилу рефлектора відносно вертикалі та розміщена на осі стрілка-висок.
Текст

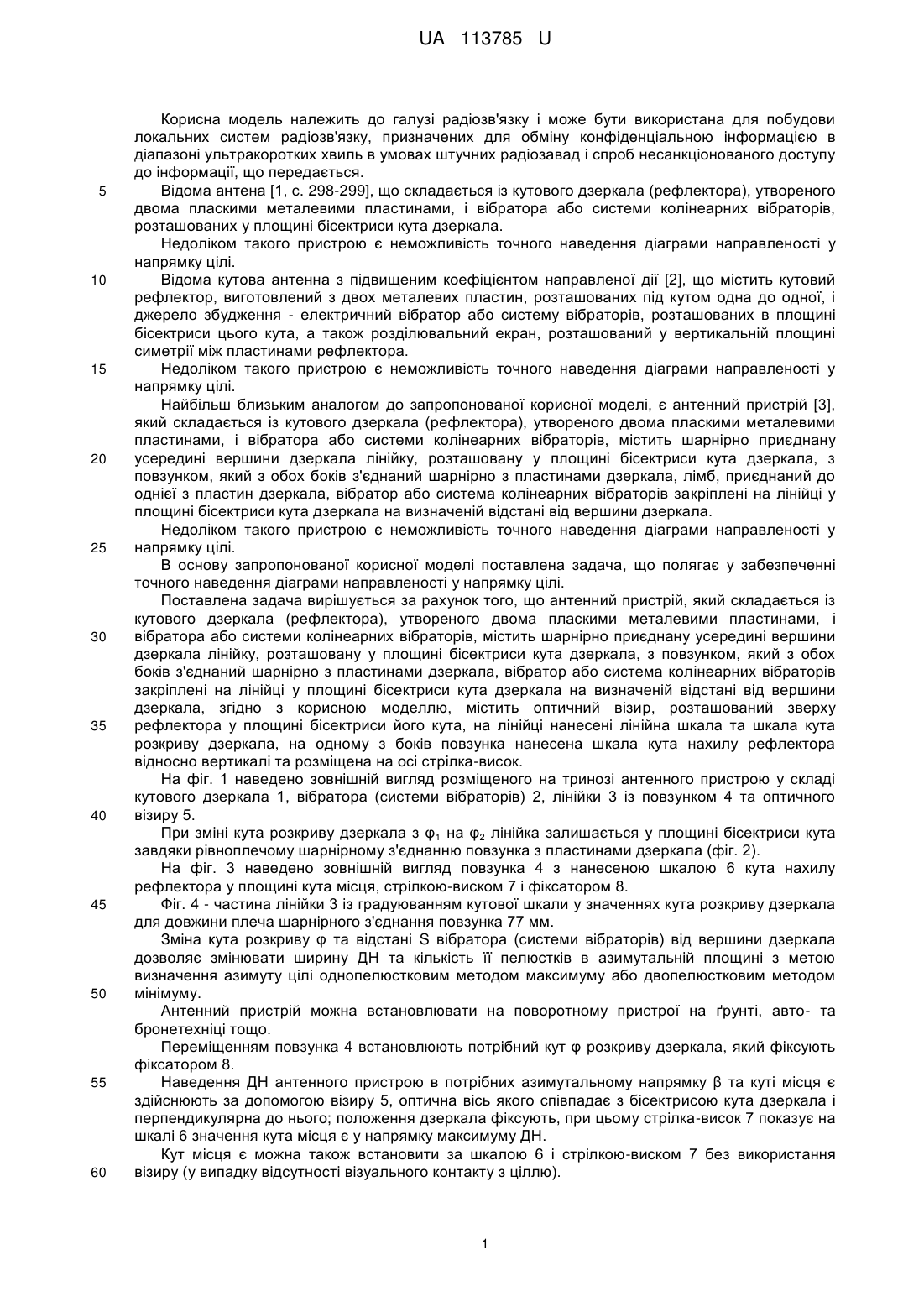

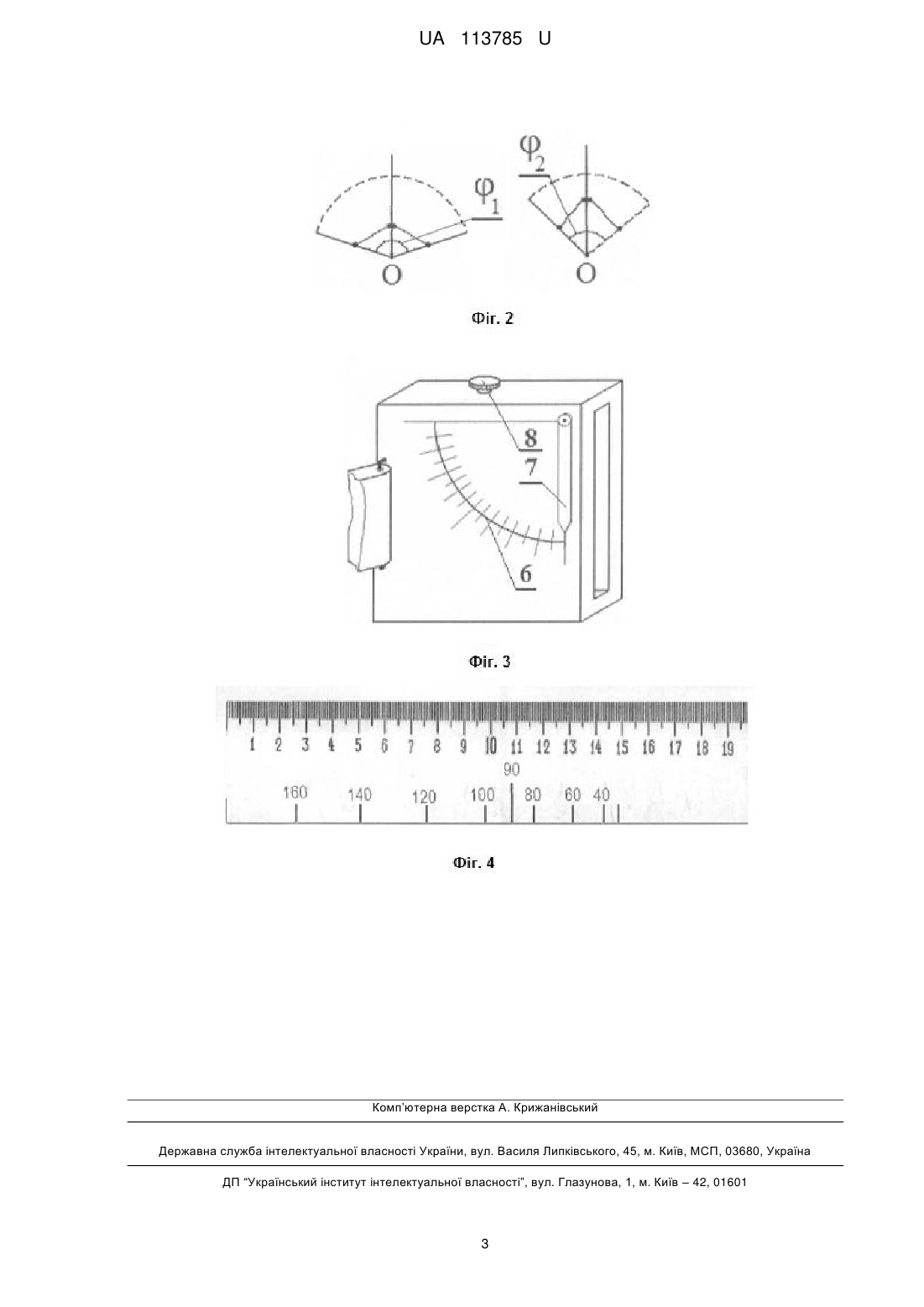

Реферат: Антенний пристрій складається із кутового дзеркала (рефлектора), утвореного двома пласкими металевими пластинами, і вібратора або системи колінеарних вібраторів, містить шарнірно приєднану усередині вершини дзеркала лінійку, розташовану у площині бісектриси кута дзеркала, з повзунком, який з обох боків з'єднаний шарнірно з пластинами дзеркала. Вібратор або система колінеарних вібраторів закріплені на лінійці у площині бісектриси кута дзеркала на визначеній відстані від вершини дзеркала. Додатково містить оптичний візир, розташований зверху рефлектора у площині бісектриси його кута. На лінійці нанесені лінійна шкала та шкала кута розкриву дзеркала. На одному з боків повзунка нанесена шкала кута нахилу рефлектора відносно вертикалі та розміщена на осі стрілка-висок. UA 113785 U (12) UA 113785 U UA 113785 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі радіозв'язку і може бути використана для побудови локальних систем радіозв'язку, призначених для обміну конфіденціальною інформацією в діапазоні ультракоротких хвиль в умовах штучних радіозавад і спроб несанкціонованого доступу до інформації, що передається. Відома антена [1, с. 298-299], що складається із кутового дзеркала (рефлектора), утвореного двома пласкими металевими пластинами, і вібратора або системи колінеарних вібраторів, розташованих у площині бісектриси кута дзеркала. Недоліком такого пристрою є неможливість точного наведення діаграми направленості у напрямку цілі. Відома кутова антенна з підвищеним коефіцієнтом направленої дії [2], що містить кутовий рефлектор, виготовлений з двох металевих пластин, розташованих під кутом одна до одної, і джерело збудження - електричний вібратор або систему вібраторів, розташованих в площині бісектриси цього кута, а також розділювальний екран, розташований у вертикальній площині симетрії між пластинами рефлектора. Недоліком такого пристрою є неможливість точного наведення діаграми направленості у напрямку цілі. Найбільш близьким аналогом до запропонованої корисної моделі, є антенний пристрій [3], який складається із кутового дзеркала (рефлектора), утвореного двома пласкими металевими пластинами, і вібратора або системи колінеарних вібраторів, містить шарнірно приєднану усередині вершини дзеркала лінійку, розташовану у площині бісектриси кута дзеркала, з повзунком, який з обох боків з'єднаний шарнірно з пластинами дзеркала, лімб, приєднаний до однієї з пластин дзеркала, вібратор або система колінеарних вібраторів закріплені на лінійці у площині бісектриси кута дзеркала на визначеній відстані від вершини дзеркала. Недоліком такого пристрою є неможливість точного наведення діаграми направленості у напрямку цілі. В основу запропонованої корисної моделі поставлена задача, що полягає у забезпеченні точного наведення діаграми направленості у напрямку цілі. Поставлена задача вирішується за рахунок того, що антенний пристрій, який складається із кутового дзеркала (рефлектора), утвореного двома пласкими металевими пластинами, і вібратора або системи колінеарних вібраторів, містить шарнірно приєднану усередині вершини дзеркала лінійку, розташовану у площині бісектриси кута дзеркала, з повзунком, який з обох боків з'єднаний шарнірно з пластинами дзеркала, вібратор або система колінеарних вібраторів закріплені на лінійці у площині бісектриси кута дзеркала на визначеній відстані від вершини дзеркала, згідно з корисною моделлю, містить оптичний візир, розташований зверху рефлектора у площині бісектриси його кута, на лінійці нанесені лінійна шкала та шкала кута розкриву дзеркала, на одному з боків повзунка нанесена шкала кута нахилу рефлектора відносно вертикалі та розміщена на осі стрілка-висок. На фіг. 1 наведено зовнішній вигляд розміщеного на тринозі антенного пристрою у складі кутового дзеркала 1, вібратора (системи вібраторів) 2, лінійки 3 із повзунком 4 та оптичного візиру 5. При зміні кута розкриву дзеркала з φ1 на φ2 лінійка залишається у площині бісектриси кута завдяки рівноплечому шарнірному з'єднанню повзунка з пластинами дзеркала (фіг. 2). На фіг. 3 наведено зовнішній вигляд повзунка 4 з нанесеною шкалою 6 кута нахилу рефлектора у площині кута місця, стрілкою-виском 7 і фіксатором 8. Фіг. 4 - частина лінійки 3 із градуюванням кутової шкали у значеннях кута розкриву дзеркала для довжини плеча шарнірного з'єднання повзунка 77 мм. Зміна кута розкриву φ та відстані S вібратора (системи вібраторів) від вершини дзеркала дозволяє змінювати ширину ДН та кількість її пелюстків в азимутальній площині з метою визначення азимуту цілі однопелюстковим методом максимуму або двопелюстковим методом мінімуму. Антенний пристрій можна встановлювати на поворотному пристрої на ґрунті, авто- та бронетехніці тощо. Переміщенням повзунка 4 встановлюють потрібний кут φ розкриву дзеркала, який фіксують фіксатором 8. Наведення ДН антенного пристрою в потрібних азимутальному напрямку β та куті місця є здійснюють за допомогою візиру 5, оптична вісь якого співпадає з бісектрисою кута дзеркала і перпендикулярна до нього; положення дзеркала фіксують, при цьому стрілка-висок 7 показує на шкалі 6 значення кута місця є у напрямку максимуму ДН. Кут місця є можна також встановити за шкалою 6 і стрілкою-виском 7 без використання візиру (у випадку відсутності візуального контакту з ціллю). 1 UA 113785 U 5 10 15 20 25 Таким чином, запропонована корисна модель забезпечує точне наведення діаграми направленості у напрямку цілі (об'єкта спостереження) і може бути використана для пеленгування та/або придушення джерела радіовипромінювання (завад), розміщеного на повітряному носії. Це гарантує адаптованість до будь-якої обстановки, що склалася в системі радіозв'язку, і захист локальної системи радіозв'язку. Джерела інформації: 1. Кочержевский, Г.И. Антенно-фидерные устройства [Текст]/ Г.И. Кочержевский. - М.: Связь, 1972. - 472 с. 2. Патент РФ № 2288528, МПК (2006. 01) H01Q 19/13. Уголковая антенна с повышенным коэффициентом направленного действия / Опубл. 27.11.2006 / [Електронний ресурс]. Режим доступу: http://www.freepatent.ru. 3. Патент України на корисну модель № 105732, МПК (2016.01) H01Q 19/00, 9/00. Антенний пристрій / Опубл. 11.04.2016, бюл. № 7. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Антенний пристрій, який складається із кутового дзеркала (рефлектора), утвореного двома пласкими металевими пластинами, і вібратора або системи колінеарних вібраторів, що містить шарнірно приєднану усередині вершини дзеркала лінійку, розташовану у площині бісектриси кута дзеркала, з повзунком, який з обох боків з'єднаний шарнірно з пластинами дзеркала, вібратор або система колінеарних вібраторів закріплені на лінійці у площині бісектриси кута дзеркала на визначеній відстані від вершини дзеркала, який відрізняється тим, що містить оптичний візир, розташований зверху рефлектора у площині бісектриси його кута, на лінійці нанесені лінійна шкала та шкала кута розкриву дзеркала, на одному з боків повзунка нанесена шкала кута нахилу рефлектора відносно вертикалі та розміщена на осі стрілка-висок. 2 UA 113785 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: H01Q 19/00, H04B 7/00
