Обертально-поворотний стіл

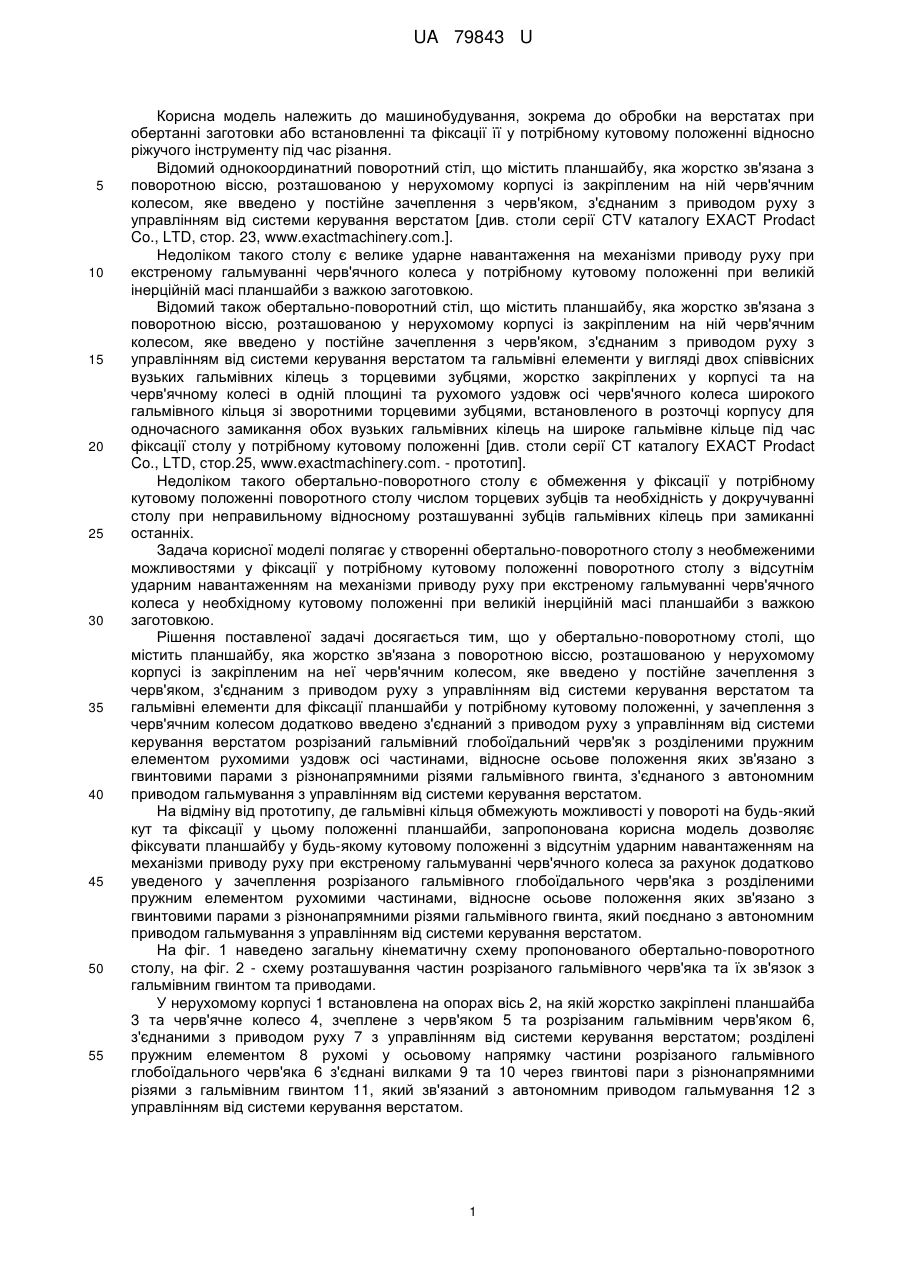

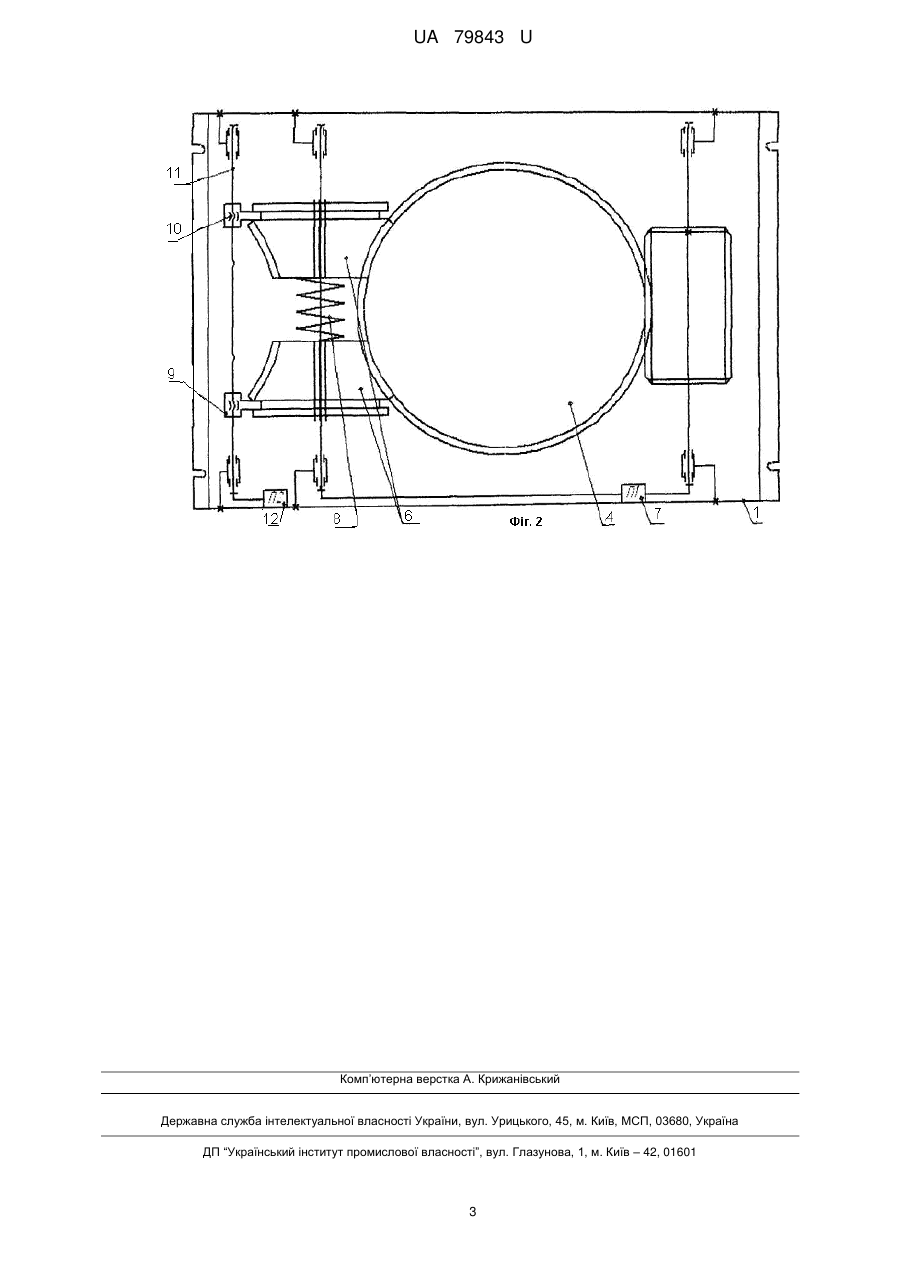

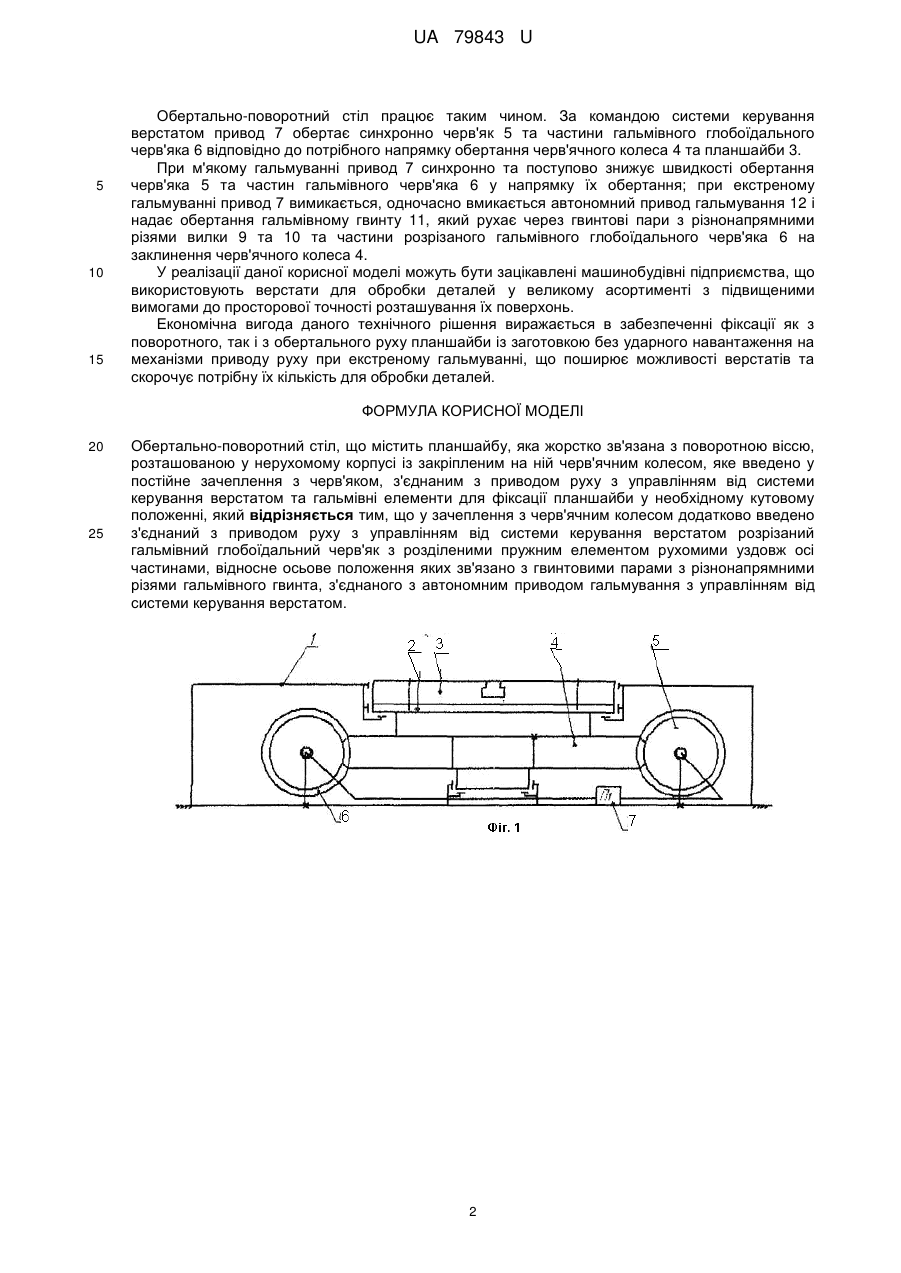

Реферат: UA 79843 U UA 79843 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування, зокрема до обробки на верстатах при обертанні заготовки або встановленні та фіксації її у потрібному кутовому положенні відносно ріжучого інструменту під час різання. Відомий однокоординатний поворотний стіл, що містить планшайбу, яка жорстко зв'язана з поворотною віссю, розташованою у нерухомому корпусі із закріпленим на ній черв'ячним колесом, яке введено у постійне зачеплення з черв'яком, з'єднаним з приводом руху з управлінням від системи керування верстатом [див. столи серії CTV каталогу EXACT Prodact Co., LTD, стор. 23, www.exactmachinery.com.]. Недоліком такого столу є велике ударне навантаження на механізми приводу руху при екстреному гальмуванні черв'ячного колеса у потрібному кутовому положенні при великій інерційній масі планшайби з важкою заготовкою. Відомий також обертально-поворотний стіл, що містить планшайбу, яка жорстко зв'язана з поворотною віссю, розташованою у нерухомому корпусі із закріпленим на ній черв'ячним колесом, яке введено у постійне зачеплення з черв'яком, з'єднаним з приводом руху з управлінням від системи керування верстатом та гальмівні елементи у вигляді двох співвісних вузьких гальмівних кілець з торцевими зубцями, жорстко закріплених у корпусі та на черв'ячному колесі в одній площині та рухомого уздовж осі черв'ячного колеса широкого гальмівного кільця зі зворотними торцевими зубцями, встановленого в розточці корпусу для одночасного замикання обох вузьких гальмівних кілець на широке гальмівне кільце під час фіксації столу у потрібному кутовому положенні [див. столи серії СТ каталогу EXACT Prodact Co., LTD, стор.25, www.exactmachinery.com. - прототип]. Недоліком такого обертально-поворотного столу є обмеження у фіксації у потрібному кутовому положенні поворотного столу числом торцевих зубців та необхідність у докручуванні столу при неправильному відносному розташуванні зубців гальмівних кілець при замиканні останніх. Задача корисної моделі полягає у створенні обертально-поворотного столу з необмеженими можливостями у фіксації у потрібному кутовому положенні поворотного столу з відсутнім ударним навантаженням на механізми приводу руху при екстреному гальмуванні черв'ячного колеса у необхідному кутовому положенні при великій інерційній масі планшайби з важкою заготовкою. Рішення поставленої задачі досягається тим, що у обертально-поворотному столі, що містить планшайбу, яка жорстко зв'язана з поворотною віссю, розташованою у нерухомому корпусі із закріпленим на неї черв'ячним колесом, яке введено у постійне зачеплення з черв'яком, з'єднаним з приводом руху з управлінням від системи керування верстатом та гальмівні елементи для фіксації планшайби у потрібному кутовому положенні, у зачеплення з черв'ячним колесом додатково введено з'єднаний з приводом руху з управлінням від системи керування верстатом розрізаний гальмівний глобоїдальний черв'як з розділеними пружним елементом рухомими уздовж осі частинами, відносне осьове положення яких зв'язано з гвинтовими парами з різнонапрямними різями гальмівного гвинта, з'єднаного з автономним приводом гальмування з управлінням від системи керування верстатом. На відміну від прототипу, де гальмівні кільця обмежують можливості у повороті на будь-який кут та фіксації у цьому положенні планшайби, запропонована корисна модель дозволяє фіксувати планшайбу у будь-якому кутовому положенні з відсутнім ударним навантаженням на механізми приводу руху при екстреному гальмуванні черв'ячного колеса за рахунок додатково уведеного у зачеплення розрізаного гальмівного глобоїдального черв'яка з розділеними пружним елементом рухомими частинами, відносне осьове положення яких зв'язано з гвинтовими парами з різнонапрямними різями гальмівного гвинта, який поєднано з автономним приводом гальмування з управлінням від системи керування верстатом. На фіг. 1 наведено загальну кінематичну схему пропонованого обертально-поворотного столу, на фіг. 2 - схему розташування частин розрізаного гальмівного черв'яка та їх зв'язок з гальмівним гвинтом та приводами. У нерухомому корпусі 1 встановлена на опорах вісь 2, на якій жорстко закріплені планшайба 3 та черв'ячне колесо 4, зчеплене з черв'яком 5 та розрізаним гальмівним черв'яком 6, з'єднаними з приводом руху 7 з управлінням від системи керування верстатом; розділені пружним елементом 8 рухомі у осьовому напрямку частини розрізаного гальмівного глобоїдального черв'яка 6 з'єднані вилками 9 та 10 через гвинтові пари з різнонапрямними різями з гальмівним гвинтом 11, який зв'язаний з автономним приводом гальмування 12 з управлінням від системи керування верстатом. 1 UA 79843 U 5 10 15 Обертально-поворотний стіл працює таким чином. За командою системи керування верстатом привод 7 обертає синхронно черв'як 5 та частини гальмівного глобоїдального черв'яка 6 відповідно до потрібного напрямку обертання черв'ячного колеса 4 та планшайби 3. При м'якому гальмуванні привод 7 синхронно та поступово знижує швидкості обертання черв'яка 5 та частин гальмівного черв'яка 6 у напрямку їх обертання; при екстреному гальмуванні привод 7 вимикається, одночасно вмикається автономний привод гальмування 12 і надає обертання гальмівному гвинту 11, який рухає через гвинтові пари з різнонапрямними різями вилки 9 та 10 та частини розрізаного гальмівного глобоїдального черв'яка 6 на заклинення черв'ячного колеса 4. У реалізації даної корисної моделі можуть бути зацікавлені машинобудівні підприємства, що використовують верстати для обробки деталей у великому асортименті з підвищеними вимогами до просторової точності розташування їх поверхонь. Економічна вигода даного технічного рішення виражається в забезпеченні фіксації як з поворотного, так і з обертального руху планшайби із заготовкою без ударного навантаження на механізми приводу руху при екстреному гальмуванні, що поширює можливості верстатів та скорочує потрібну їх кількість для обробки деталей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Обертально-поворотний стіл, що містить планшайбу, яка жорстко зв'язана з поворотною віссю, розташованою у нерухомому корпусі із закріпленим на ній черв'ячним колесом, яке введено у постійне зачеплення з черв'яком, з'єднаним з приводом руху з управлінням від системи керування верстатом та гальмівні елементи для фіксації планшайби у необхідному кутовому положенні, який відрізняється тим, що у зачеплення з черв'ячним колесом додатково введено з'єднаний з приводом руху з управлінням від системи керування верстатом розрізаний гальмівний глобоїдальний черв'як з розділеними пружним елементом рухомими уздовж осі частинами, відносне осьове положення яких зв'язано з гвинтовими парами з різнонапрямними різями гальмівного гвинта, з'єднаного з автономним приводом гальмування з управлінням від системи керування верстатом. 2 UA 79843 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
