Розпушувач ґрунту

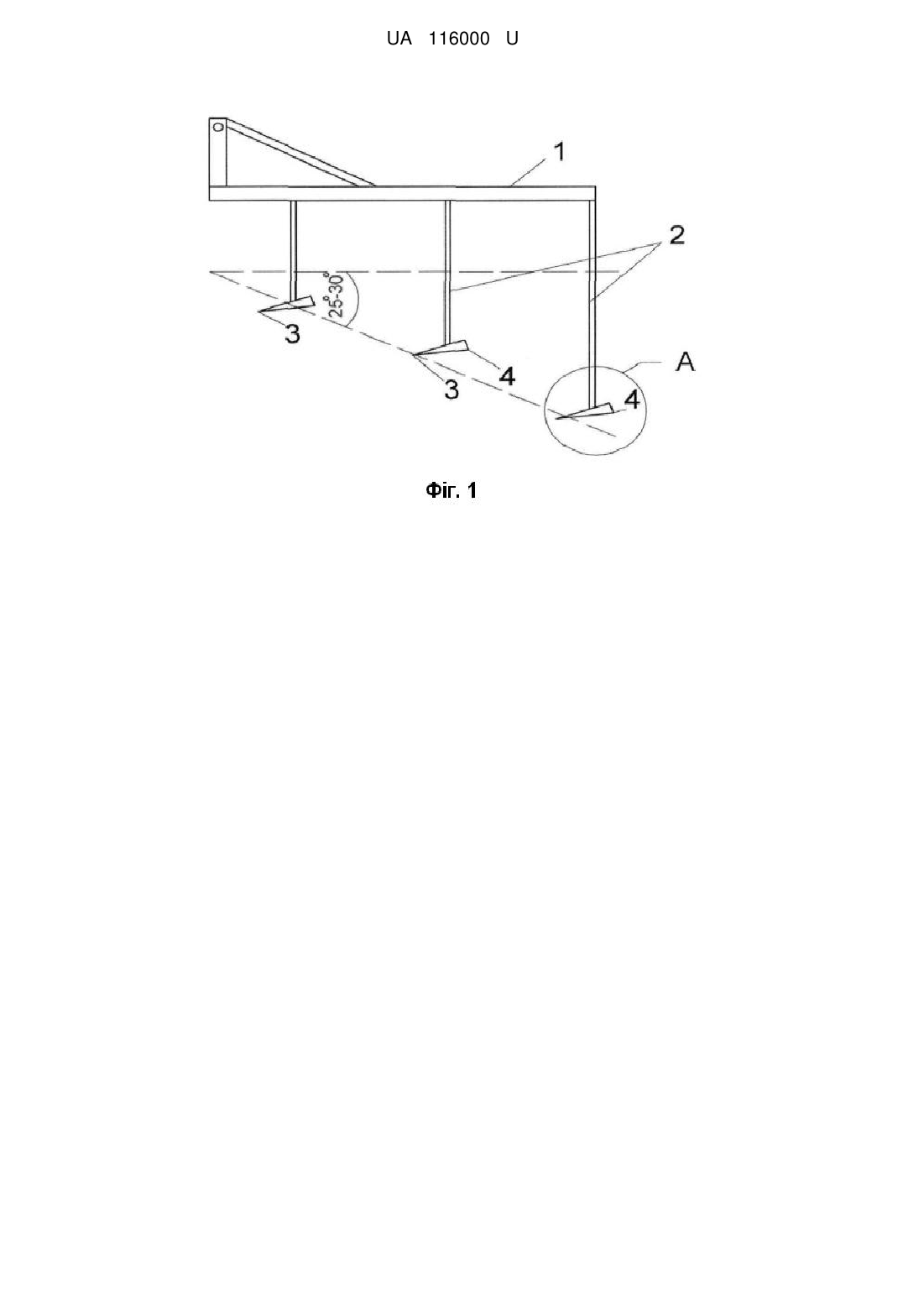

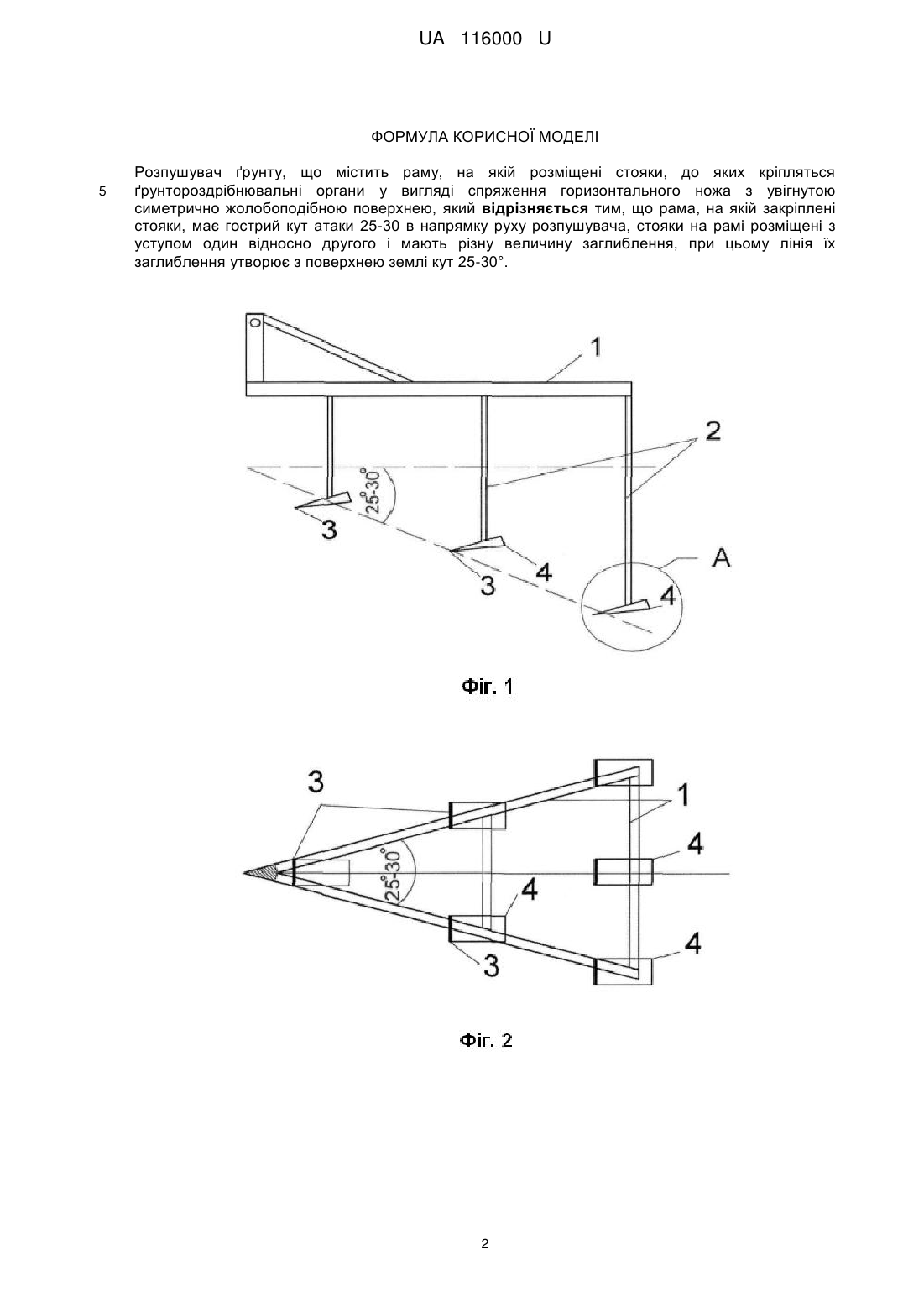

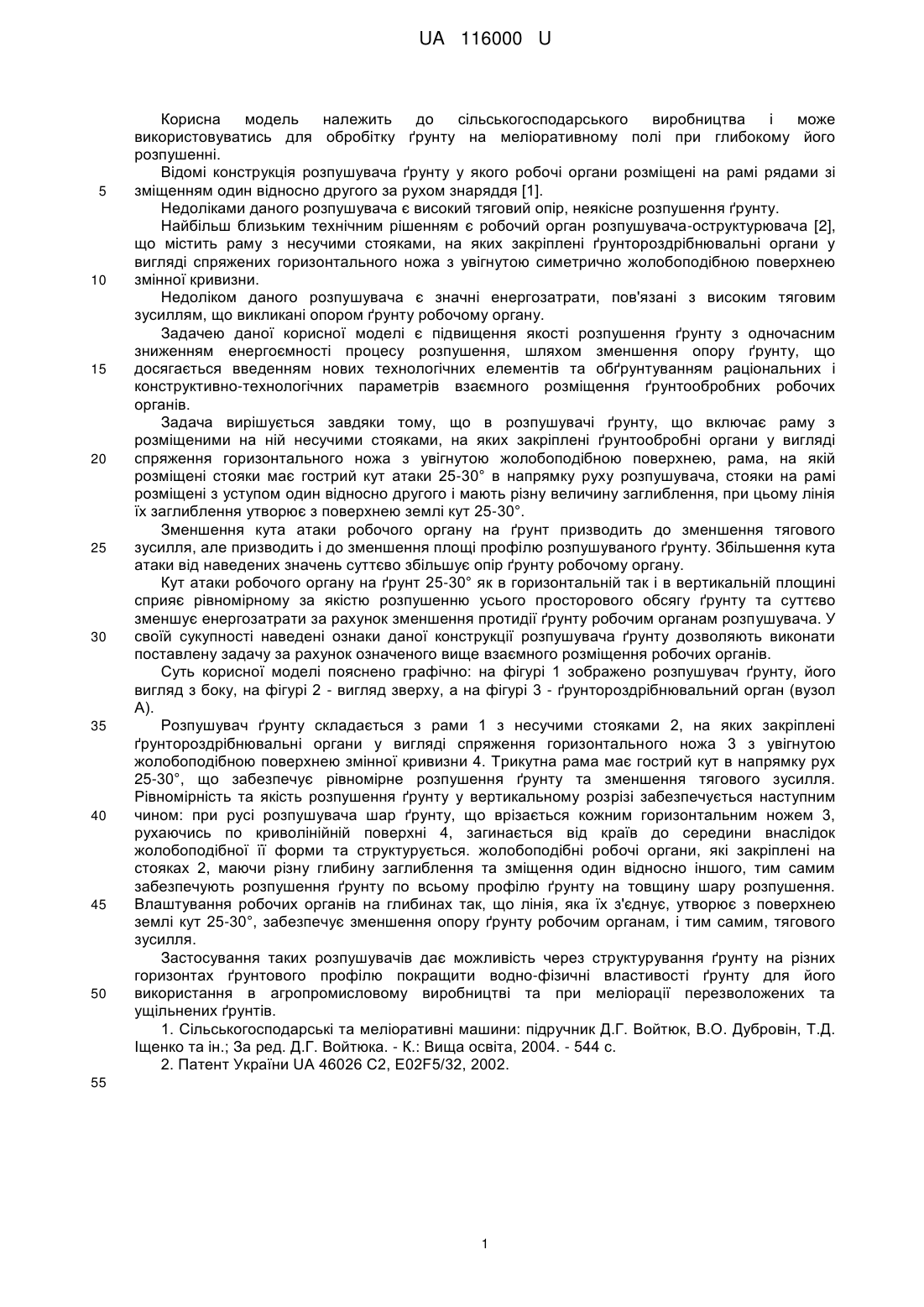

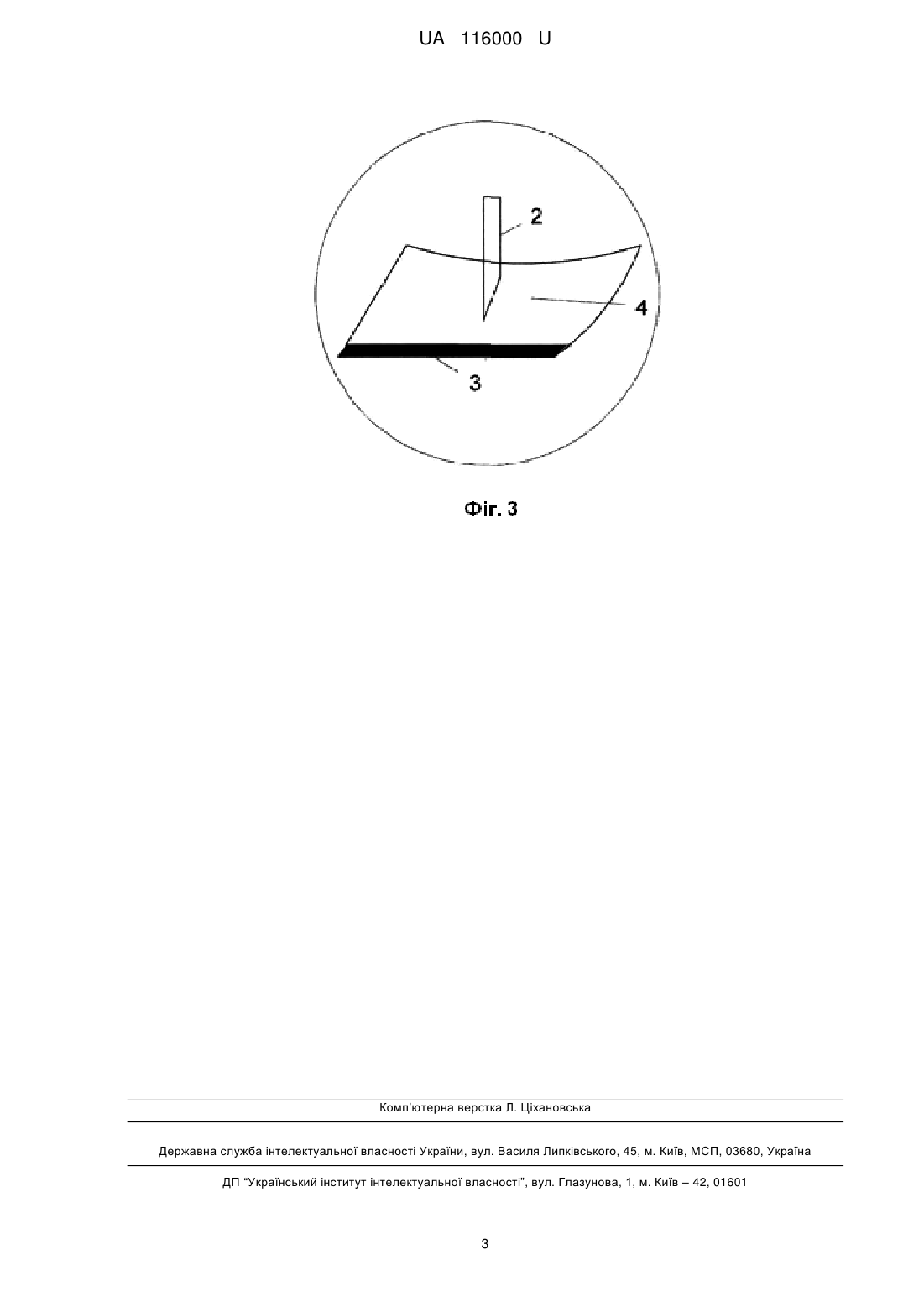

Реферат: Розпушувач ґрунту містить раму, на якій розміщені стояки, до яких кріпляться ґрунтороздрібнювальні органи у вигляді спряження горизонтального ножа з увігнутою симетрично жолобоподібною поверхнею. Рама, на якій закріплені стояки, має гострий кут атаки 25-30 в напрямку руху розпушувача. Стояки на рамі розміщені з уступом один відносно другого і мають різну величину заглиблення, при цьому лінія їх заглиблення утворює з поверхнею землі кут 25-30°. UA 116000 U (12) UA 116000 U UA 116000 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського виробництва і може використовуватись для обробітку ґрунту на меліоративному полі при глибокому його розпушенні. Відомі конструкція розпушувача ґрунту у якого робочі органи розміщені на рамі рядами зі зміщенням один відносно другого за рухом знаряддя [1]. Недоліками даного розпушувача є високий тяговий опір, неякісне розпушення ґрунту. Найбільш близьким технічним рішенням є робочий орган розпушувача-оструктурювача [2], що містить раму з несучими стояками, на яких закріплені ґрунтороздрібнювальні органи у вигляді спряжених горизонтального ножа з увігнутою симетрично жолобоподібною поверхнею змінної кривизни. Недоліком даного розпушувача є значні енергозатрати, пов'язані з високим тяговим зусиллям, що викликані опором ґрунту робочому органу. Задачею даної корисної моделі є підвищення якості розпушення ґрунту з одночасним зниженням енергоємності процесу розпушення, шляхом зменшення опору ґрунту, що досягається введенням нових технологічних елементів та обґрунтуванням раціональних і конструктивно-технологічних параметрів взаємного розміщення ґрунтообробних робочих органів. Задача вирішується завдяки тому, що в розпушувачі ґрунту, що включає раму з розміщеними на ній несучими стояками, на яких закріплені ґрунтообробні органи у вигляді спряження горизонтального ножа з увігнутою жолобоподібною поверхнею, рама, на якій розміщені стояки має гострий кут атаки 25-30° в напрямку руху розпушувача, стояки на рамі розміщені з уступом один відносно другого і мають різну величину заглиблення, при цьому лінія їх заглиблення утворює з поверхнею землі кут 25-30°. Зменшення кута атаки робочого органу на ґрунт призводить до зменшення тягового зусилля, але призводить і до зменшення площі профілю розпушуваного ґрунту. Збільшення кута атаки від наведених значень суттєво збільшує опір ґрунту робочому органу. Кут атаки робочого органу на ґрунт 25-30° як в горизонтальній так і в вертикальній площині сприяє рівномірному за якістю розпушенню усього просторового обсягу ґрунту та суттєво зменшує енергозатрати за рахунок зменшення протидії ґрунту робочим органам розпушувача. У своїй сукупності наведені ознаки даної конструкції розпушувача ґрунту дозволяють виконати поставлену задачу за рахунок означеного вище взаємного розміщення робочих органів. Суть корисної моделі пояснено графічно: на фігурі 1 зображено розпушувач ґрунту, його вигляд з боку, на фігурі 2 - вигляд зверху, а на фігурі 3 - ґрунтороздрібнювальний орган (вузол А). Розпушувач ґрунту складається з рами 1 з несучими стояками 2, на яких закріплені ґрунтороздрібнювальні органи у вигляді спряження горизонтального ножа 3 з увігнутою жолобоподібною поверхнею змінної кривизни 4. Трикутна рама має гострий кут в напрямку рух 25-30°, що забезпечує рівномірне розпушення ґрунту та зменшення тягового зусилля. Рівномірність та якість розпушення ґрунту у вертикальному розрізі забезпечується наступним чином: при русі розпушувача шар ґрунту, що врізається кожним горизонтальним ножем 3, рухаючись по криволінійній поверхні 4, загинається від країв до середини внаслідок жолобоподібної її форми та структурується. жолобоподібні робочі органи, які закріплені на стояках 2, маючи різну глибину заглиблення та зміщення один відносно іншого, тим самим забезпечують розпушення ґрунту по всьому профілю ґрунту на товщину шару розпушення. Влаштування робочих органів на глибинах так, що лінія, яка їх з'єднує, утворює з поверхнею землі кут 25-30°, забезпечує зменшення опору ґрунту робочим органам, і тим самим, тягового зусилля. Застосування таких розпушувачів дає можливість через структурування ґрунту на різних горизонтах ґрунтового профілю покращити водно-фізичні властивості ґрунту для його використання в агропромисловому виробництві та при меліорації перезволожених та ущільнених ґрунтів. 1. Сільськогосподарські та меліоративні машини: підручник Д.Г. Войтюк, В.О. Дубровін, Т.Д. Іщенко та ін.; За ред. Д.Г. Войтюка. - К.: Вища освіта, 2004. - 544 с. 2. Патент України UA 46026 С2, E02F5/32, 2002. 55 1 UA 116000 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Розпушувач ґрунту, що містить раму, на якій розміщені стояки, до яких кріпляться ґрунтороздрібнювальні органи у вигляді спряження горизонтального ножа з увігнутою симетрично жолобоподібною поверхнею, який відрізняється тим, що рама, на якій закріплені стояки, має гострий кут атаки 25-30 в напрямку руху розпушувача, стояки на рамі розміщені з уступом один відносно другого і мають різну величину заглиблення, при цьому лінія їх заглиблення утворює з поверхнею землі кут 25-30°. 2 UA 116000 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
