Електрична сушарка для білизни

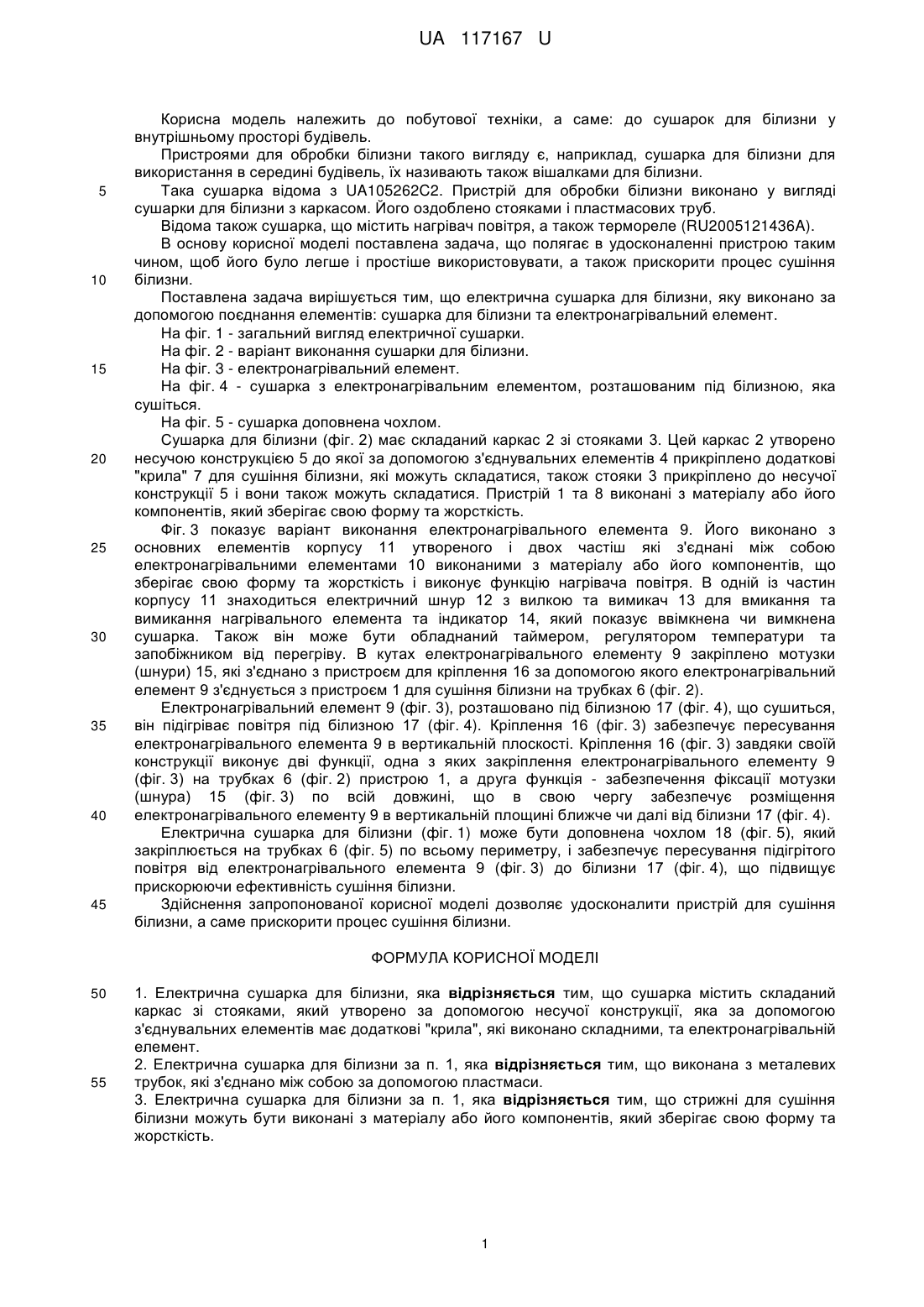

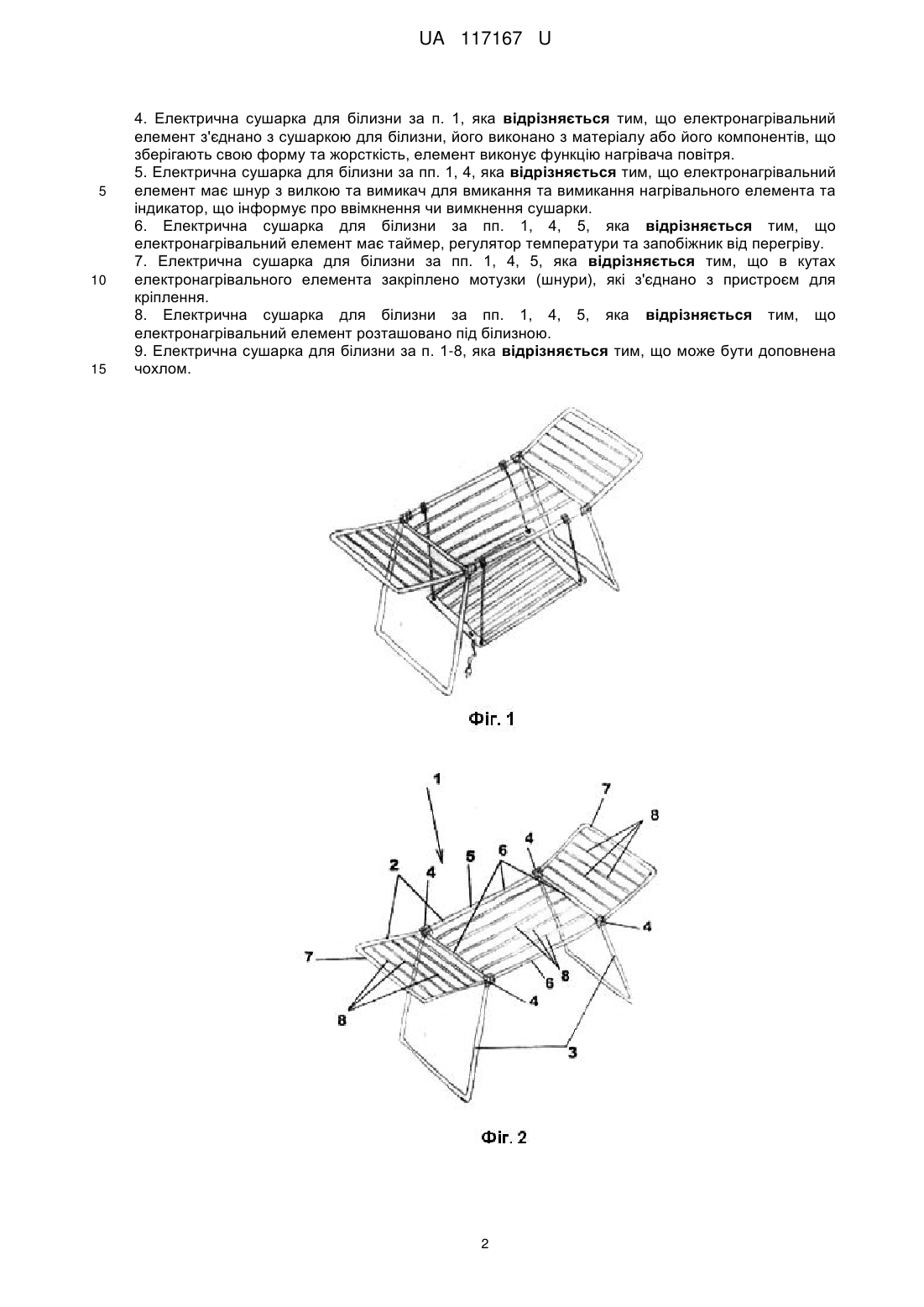

Реферат: UA 117167 U UA 117167 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до побутової техніки, а саме: до сушарок для білизни у внутрішньому просторі будівель. Пристроями для обробки білизни такого вигляду є, наприклад, сушарка для білизни для використання в середині будівель, їх називають також вішалками для білизни. Така сушарка відома з UA105262C2. Пристрій для обробки білизни виконано у вигляді сушарки для білизни з каркасом. Його оздоблено стояками і пластмасових труб. Відома також сушарка, що містить нагрівач повітря, а також термореле (RU2005121436A). В основу корисної моделі поставлена задача, що полягає в удосконаленні пристрою таким чином, щоб його було легше і простіше використовувати, а також прискорити процес сушіння білизни. Поставлена задача вирішується тим, що електрична сушарка для білизни, яку виконано за допомогою поєднання елементів: сушарка для білизни та електронагрівальний елемент. На фіг. 1 - загальний вигляд електричної сушарки. На фіг. 2 - варіант виконання сушарки для білизни. На фіг. 3 - електронагрівальний елемент. На фіг. 4 - сушарка з електронагрівальним елементом, розташованим під білизною, яка сушіться. На фіг. 5 - сушарка доповнена чохлом. Сушарка для білизни (фіг. 2) має складаний каркас 2 зі стояками 3. Цей каркас 2 утворено несучою конструкцією 5 до якої за допомогою з'єднувальних елементів 4 прикріплено додаткові "крила" 7 для сушіння білизни, які можуть складатися, також стояки 3 прикріплено до несучої конструкції 5 і вони також можуть складатися. Пристрій 1 та 8 виконані з матеріалу або його компонентів, який зберігає свою форму та жорсткість. Фіг. 3 показує варіант виконання електронагрівального елемента 9. Його виконано з основних елементів корпусу 11 утвореного і двох частіш які з'єднані між собою електронагрівальними елементами 10 виконаними з матеріалу або його компонентів, що зберігає свою форму та жорсткість і виконує функцію нагрівача повітря. В одній із частин корпусу 11 знаходиться електричний шнур 12 з вилкою та вимикач 13 для вмикання та вимикання нагрівального елемента та індикатор 14, який показує ввімкнена чи вимкнена сушарка. Також він може бути обладнаний таймером, регулятором температури та запобіжником від перегріву. В кутах електронагрівального елементу 9 закріплено мотузки (шнури) 15, які з'єднано з пристроєм для кріплення 16 за допомогою якого електронагрівальний елемент 9 з'єднується з пристроєм 1 для сушіння білизни на трубках 6 (фіг. 2). Електронагрівальний елемент 9 (фіг. 3), розташовано під білизною 17 (фіг. 4), що сушиться, він підігріває повітря під білизною 17 (фіг. 4). Кріплення 16 (фіг. 3) забезпечує пересування електронагрівального елемента 9 в вертикальній плоскості. Кріплення 16 (фіг. 3) завдяки своїй конструкції виконує дві функції, одна з яких закріплення електронагрівального елементу 9 (фіг. 3) на трубках 6 (фіг. 2) пристрою 1, а друга функція - забезпечення фіксації мотузки (шнура) 15 (фіг. 3) по всій довжині, що в свою чергу забезпечує розміщення електронагрівального елементу 9 в вертикальній площині ближче чи далі від білизни 17 (фіг. 4). Електрична сушарка для білизни (фіг. 1) може бути доповнена чохлом 18 (фіг. 5), який закріплюється на трубках 6 (фіг. 5) по всьому периметру, і забезпечує пересування підігрітого повітря від електронагрівального елемента 9 (фіг. 3) до білизни 17 (фіг. 4), що підвищує прискорюючи ефективність сушіння білизни. Здійснення запропонованої корисної моделі дозволяє удосконалити пристрій для сушіння білизни, а саме прискорити процес сушіння білизни. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Електрична сушарка для білизни, яка відрізняється тим, що сушарка містить складаний каркас зі стояками, який утворено за допомогою несучої конструкції, яка за допомогою з'єднувальних елементів має додаткові "крила", які виконано складними, та електронагрівальній елемент. 2. Електрична сушарка для білизни за п. 1, яка відрізняється тим, що виконана з металевих трубок, які з'єднано між собою за допомогою пластмаси. 3. Електрична сушарка для білизни за п. 1, яка відрізняється тим, що стрижні для сушіння білизни можуть бути виконані з матеріалу або його компонентів, який зберігає свою форму та жорсткість. 1 UA 117167 U 5 10 15 4. Електрична сушарка для білизни за п. 1, яка відрізняється тим, що електронагрівальний елемент з'єднано з сушаркою для білизни, його виконано з матеріалу або його компонентів, що зберігають свою форму та жорсткість, елемент виконує функцію нагрівача повітря. 5. Електрична сушарка для білизни за пп. 1, 4, яка відрізняється тим, що електронагрівальний елемент має шнур з вилкою та вимикач для вмикання та вимикання нагрівального елемента та індикатор, що інформує про ввімкнення чи вимкнення сушарки. 6. Електрична сушарка для білизни за пп. 1, 4, 5, яка відрізняється тим, що електронагрівальний елемент має таймер, регулятор температури та запобіжник від перегріву. 7. Електрична сушарка для білизни за пп. 1, 4, 5, яка відрізняється тим, що в кутах електронагрівального елемента закріплено мотузки (шнури), які з'єднано з пристроєм для кріплення. 8. Електрична сушарка для білизни за пп. 1, 4, 5, яка відрізняється тим, що електронагрівальний елемент розташовано під білизною. 9. Електрична сушарка для білизни за п. 1-8, яка відрізняється тим, що може бути доповнена чохлом. 2 UA 117167 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
