Пристрій для лінійного переміщення фото-, відеоапаратури

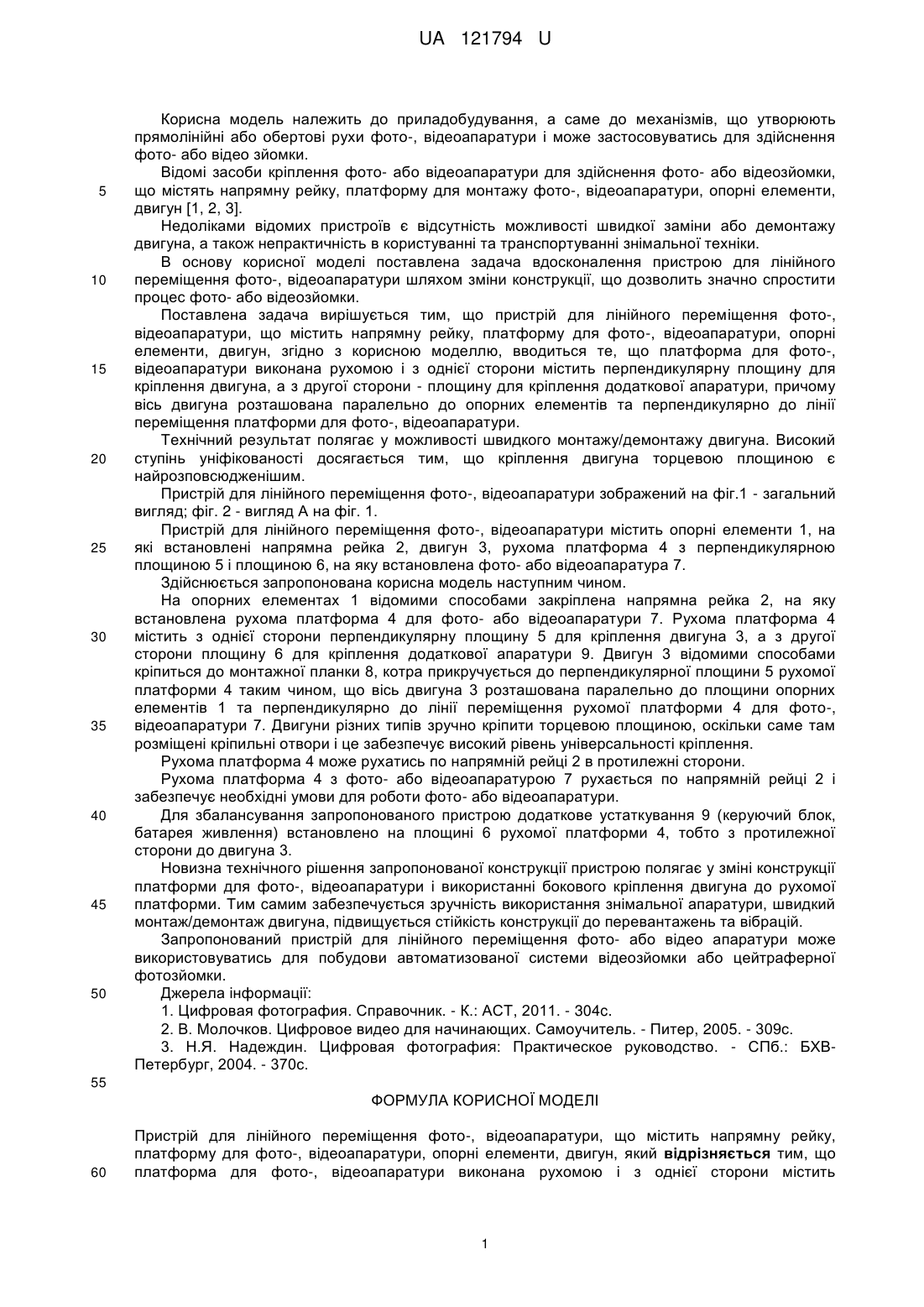

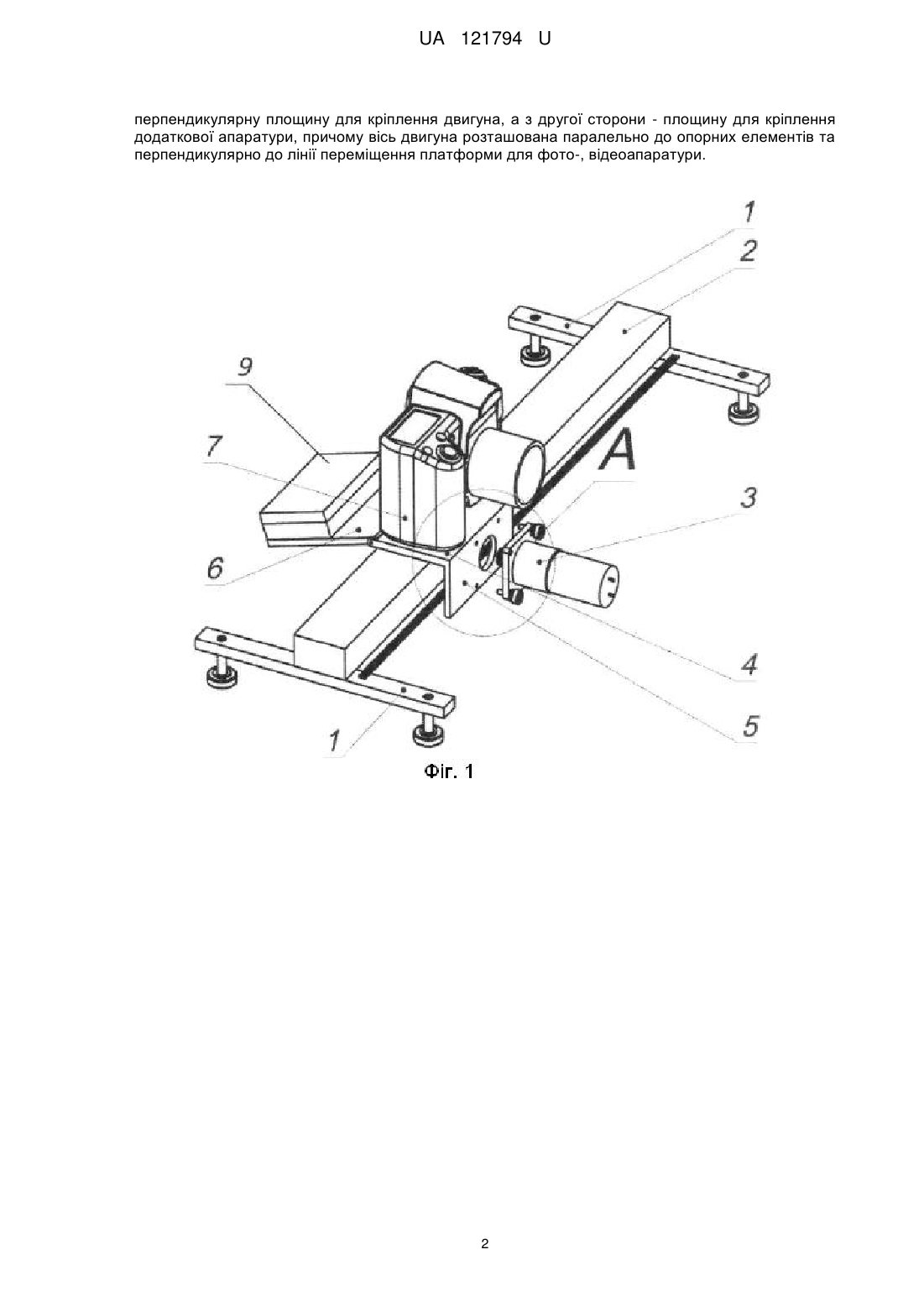

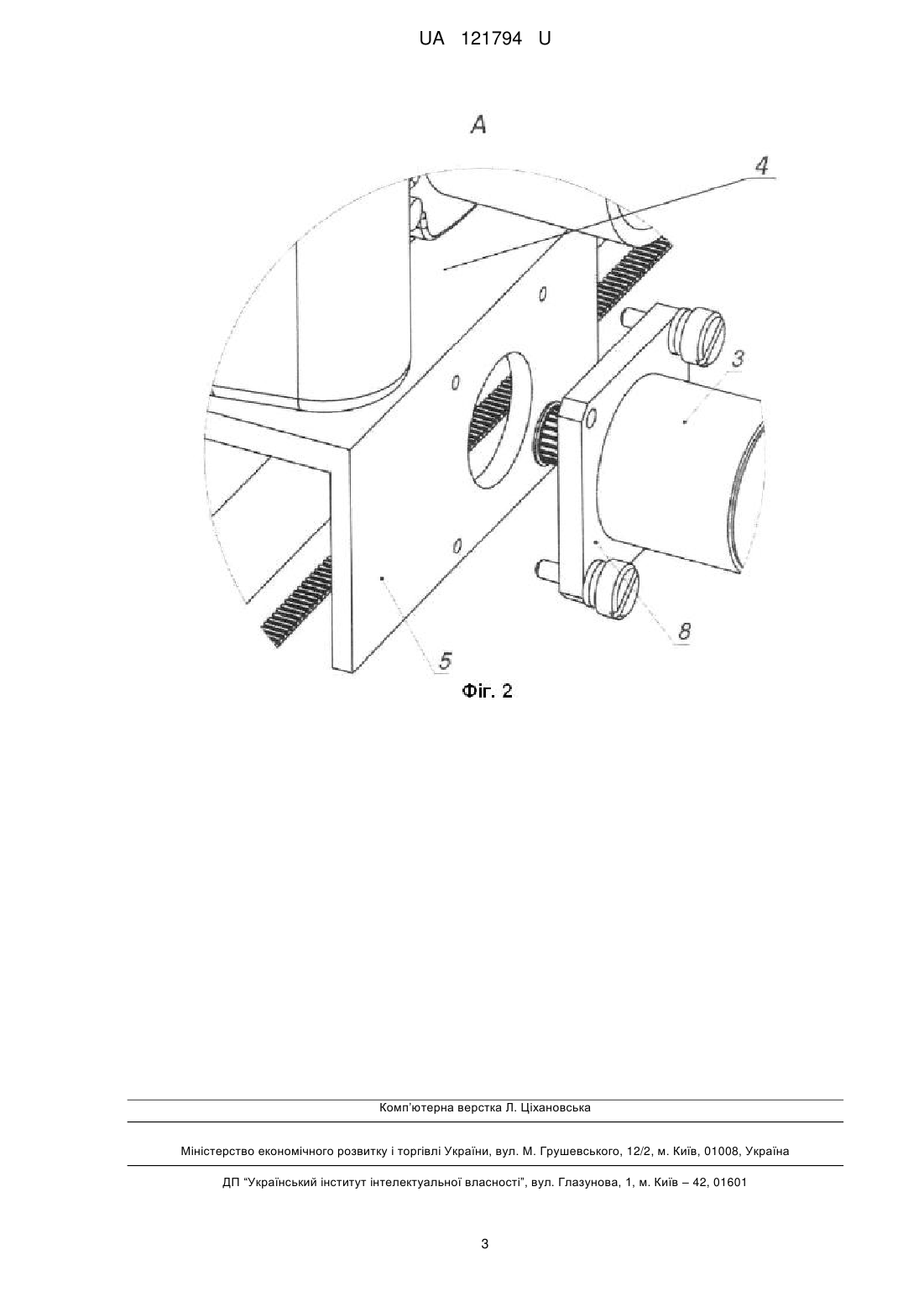

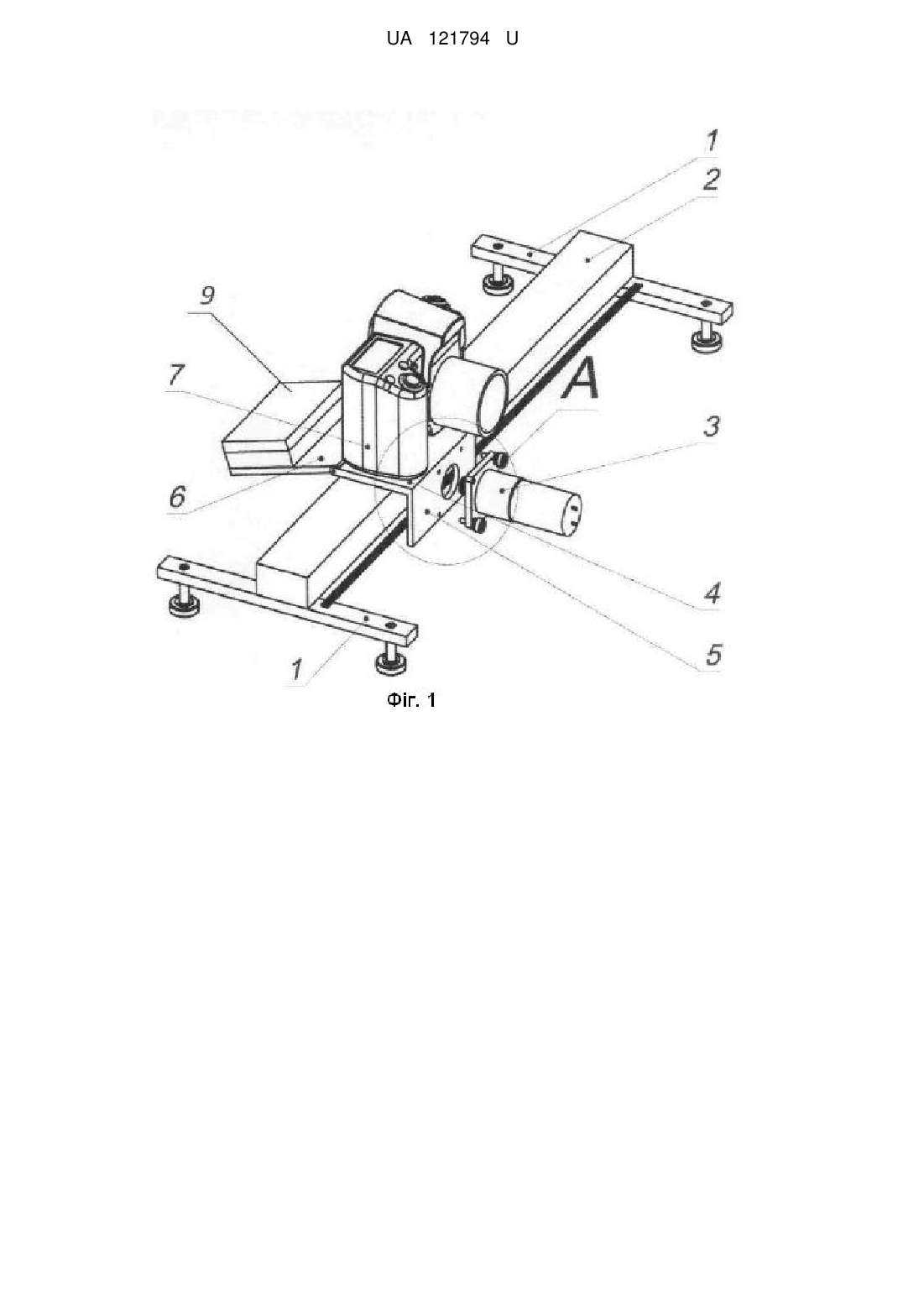

Реферат: UA 121794 U UA 121794 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до приладобудування, а саме до механізмів, що утворюють прямолінійні або обертові рухи фото-, відеоапаратури і може застосовуватись для здійснення фото- або відео зйомки. Відомі засоби кріплення фото- або відеоапаратури для здійснення фото- або відеозйомки, що містять напрямну рейку, платформу для монтажу фото-, відеоапаратури, опорні елементи, двигун [1, 2, 3]. Недоліками відомих пристроїв є відсутність можливості швидкої заміни або демонтажу двигуна, а також непрактичність в користуванні та транспортуванні знімальної техніки. В основу корисної моделі поставлена задача вдосконалення пристрою для лінійного переміщення фото-, відеоапаратури шляхом зміни конструкції, що дозволить значно спростити процес фото- або відеозйомки. Поставлена задача вирішується тим, що пристрій для лінійного переміщення фото-, відеоапаратури, що містить напрямну рейку, платформу для фото-, відеоапаратури, опорні елементи, двигун, згідно з корисною моделлю, вводиться те, що платформа для фото-, відеоапаратури виконана рухомою і з однієї сторони містить перпендикулярну площину для кріплення двигуна, а з другої сторони - площину для кріплення додаткової апаратури, причому вісь двигуна розташована паралельно до опорних елементів та перпендикулярно до лінії переміщення платформи для фото-, відеоапаратури. Технічний результат полягає у можливості швидкого монтажу/демонтажу двигуна. Високий ступінь уніфікованості досягається тим, що кріплення двигуна торцевою площиною є найрозповсюдженішим. Пристрій для лінійного переміщення фото-, відеоапаратури зображений на фіг.1 - загальний вигляд; фіг. 2 - вигляд А на фіг. 1. Пристрій для лінійного переміщення фото-, відеоапаратури містить опорні елементи 1, на які встановлені напрямна рейка 2, двигун 3, рухома платформа 4 з перпендикулярною площиною 5 і площиною 6, на яку встановлена фото- або відеоапаратура 7. Здійснюється запропонована корисна модель наступним чином. На опорних елементах 1 відомими способами закріплена напрямна рейка 2, на яку встановлена рухома платформа 4 для фото- або відеоапаратури 7. Рухома платформа 4 містить з однієї сторони перпендикулярну площину 5 для кріплення двигуна 3, а з другої сторони площину 6 для кріплення додаткової апаратури 9. Двигун 3 відомими способами кріпиться до монтажної планки 8, котра прикручується до перпендикулярної площини 5 рухомої платформи 4 таким чином, що вісь двигуна 3 розташована паралельно до площини опорних елементів 1 та перпендикулярно до лінії переміщення рухомої платформи 4 для фото-, відеоапаратури 7. Двигуни різних типів зручно кріпити торцевою площиною, оскільки саме там розміщені кріпильні отвори і це забезпечує високий рівень універсальності кріплення. Рухома платформа 4 може рухатись по напрямній рейці 2 в протилежні сторони. Рухома платформа 4 з фото- або відеоапаратурою 7 рухається по напрямній рейці 2 і забезпечує необхідні умови для роботи фото- або відеоапаратури. Для збалансування запропонованого пристрою додаткове устаткування 9 (керуючий блок, батарея живлення) встановлено на площині 6 рухомої платформи 4, тобто з протилежної сторони до двигуна 3. Новизна технічного рішення запропонованої конструкції пристрою полягає у зміні конструкції платформи для фото-, відеоапаратури і використанні бокового кріплення двигуна до рухомої платформи. Тим самим забезпечується зручність використання знімальної апаратури, швидкий монтаж/демонтаж двигуна, підвищується стійкість конструкції до перевантажень та вібрацій. Запропонований пристрій для лінійного переміщення фото- або відео апаратури може використовуватись для побудови автоматизованої системи відеозйомки або цейтраферної фотозйомки. Джерела інформації: 1. Цифровая фотография. Справочник. - К.: ACT, 2011. - 304c. 2. В. Молочков. Цифровое видео для начинающих. Самоучитель. - Питер, 2005. - 309с. 3. Н.Я. Надеждин. Цифровая фотография: Практическое руководство. - СПб.: БХВПетербург, 2004. - 370с. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для лінійного переміщення фото-, відеоапаратури, що містить напрямну рейку, платформу для фото-, відеоапаратури, опорні елементи, двигун, який відрізняється тим, що платформа для фото-, відеоапаратури виконана рухомою і з однієї сторони містить 1 UA 121794 U перпендикулярну площину для кріплення двигуна, а з другої сторони - площину для кріплення додаткової апаратури, причому вісь двигуна розташована паралельно до опорних елементів та перпендикулярно до лінії переміщення платформи для фото-, відеоапаратури. 2 UA 121794 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
