Пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків

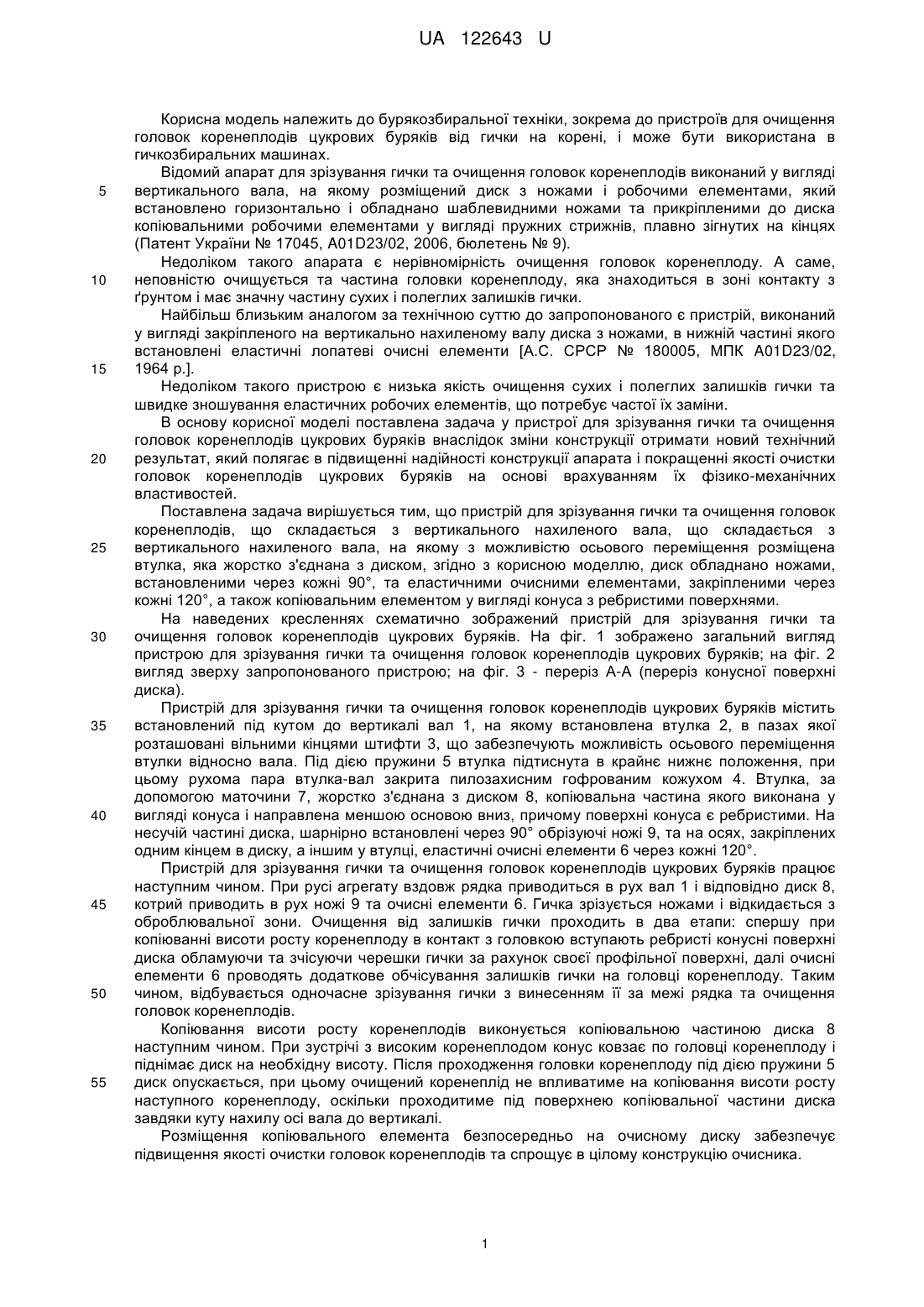

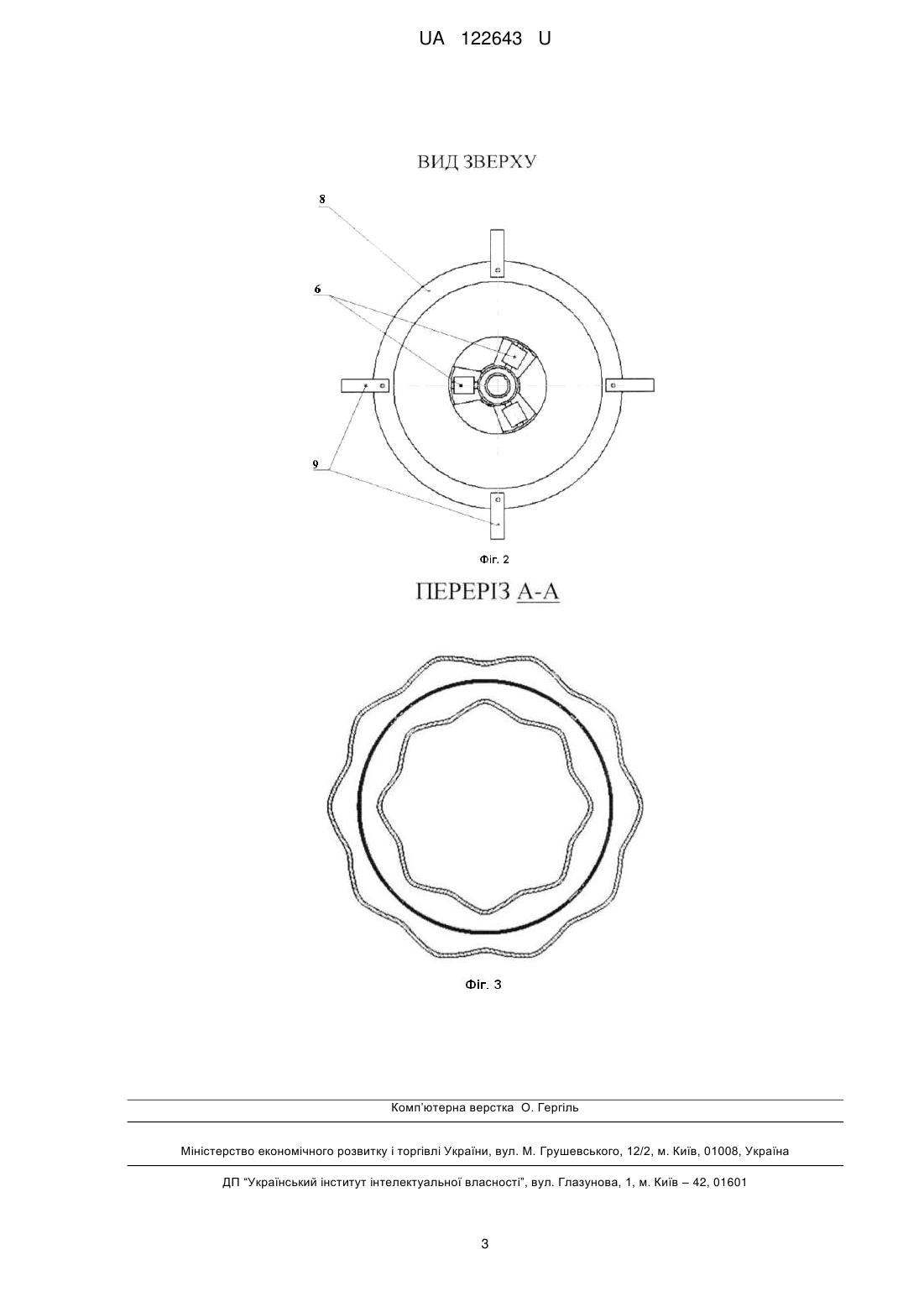

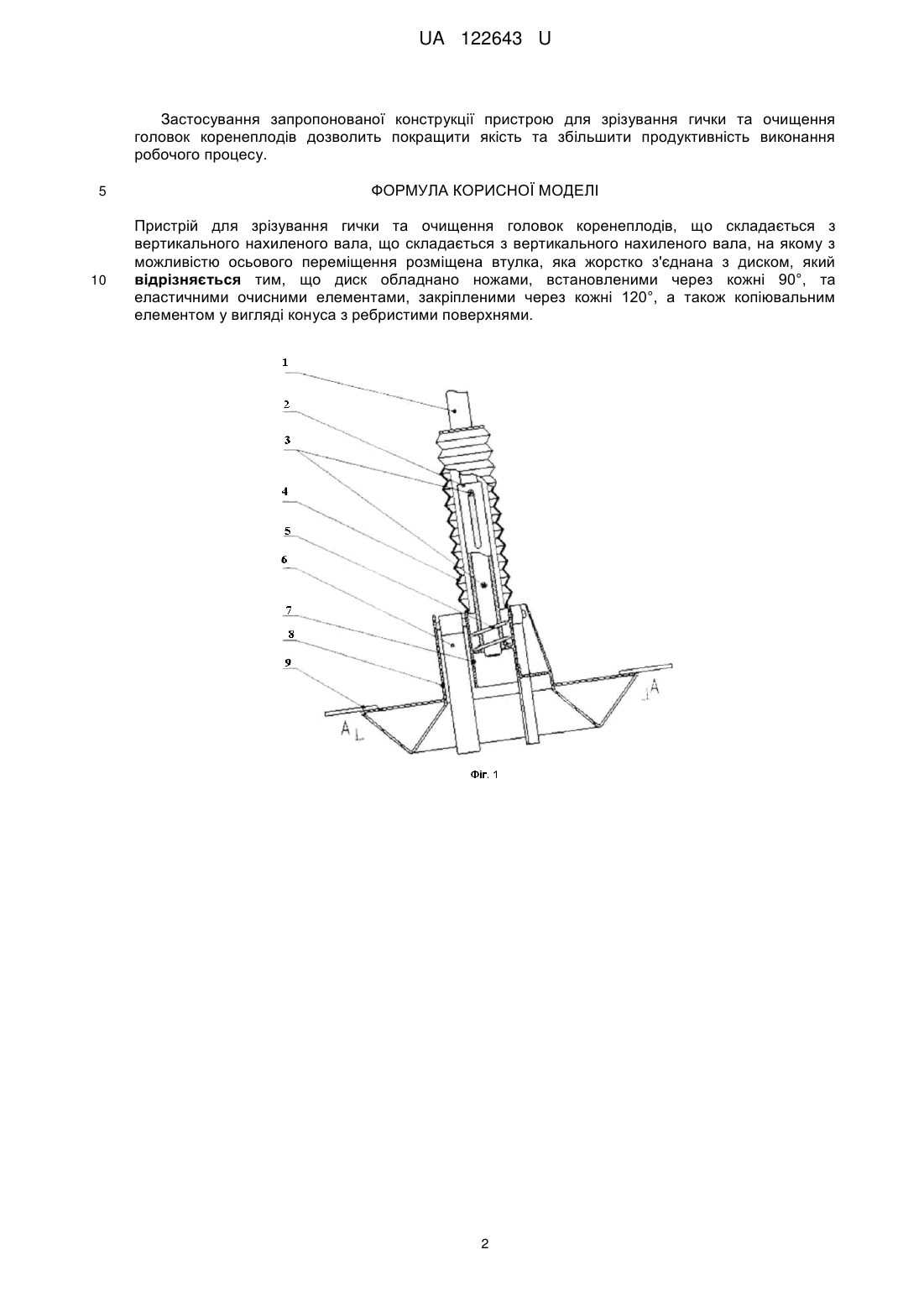

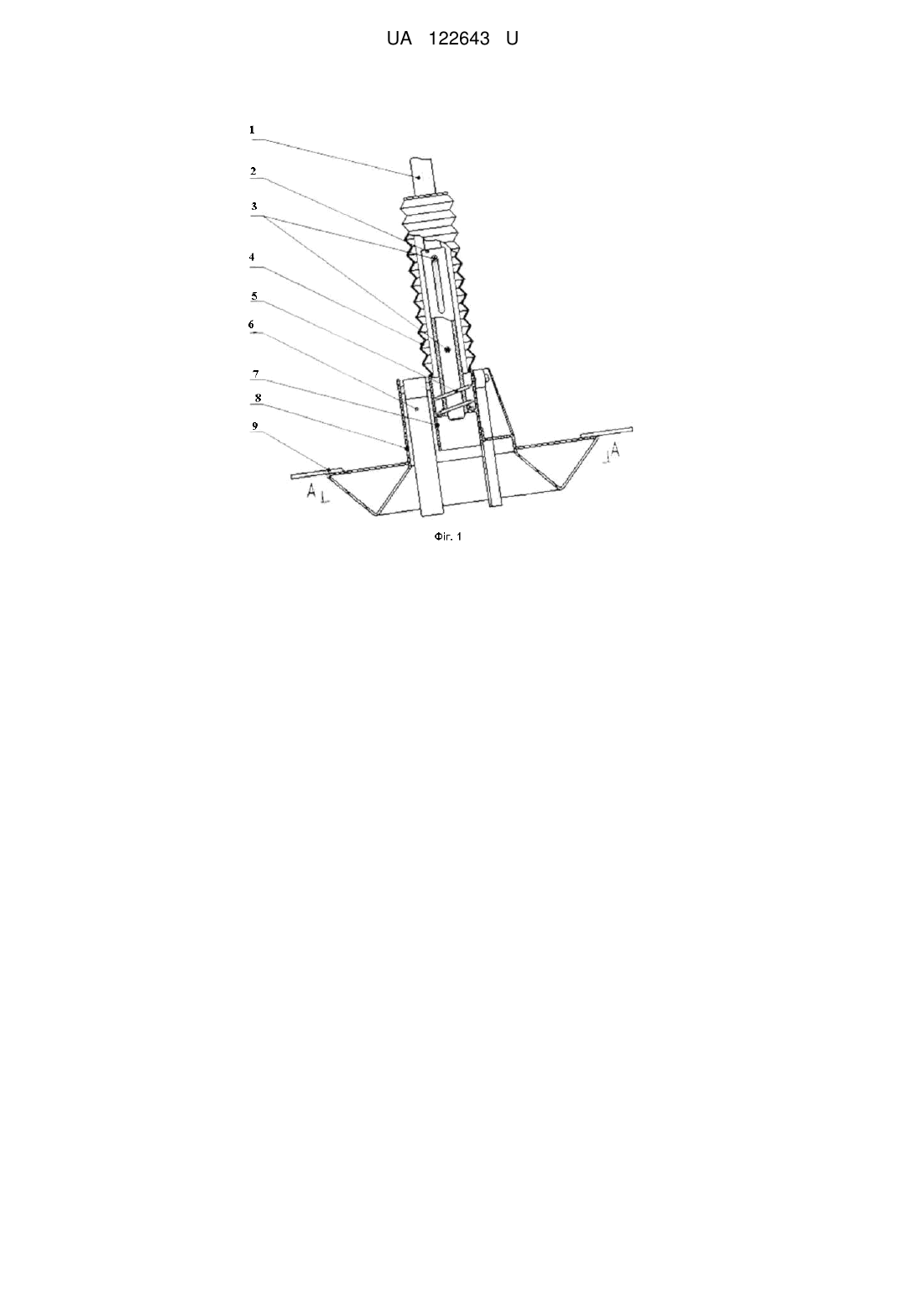

Реферат: Пристрій для зрізування гички та очищення головок коренеплодів складається з вертикального нахиленого вала, що складається з вертикального нахиленого вала, на якому з можливістю осьового переміщення розміщена втулка, яка жорстко з'єднана з диском. Диск обладнано ножами, встановленими через кожні 90°, та еластичними очисними елементами, закріпленими через кожні 120°, а також копіювальним елементом у вигляді конуса з ребристими поверхнями. UA 122643 U (12) UA 122643 U UA 122643 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до бурякозбиральної техніки, зокрема до пристроїв для очищення головок коренеплодів цукрових буряків від гички на корені, і може бути використана в гичкозбиральних машинах. Відомий апарат для зрізування гички та очищення головок коренеплодів виконаний у вигляді вертикального вала, на якому розміщений диск з ножами і робочими елементами, який встановлено горизонтально і обладнано шаблевидними ножами та прикріпленими до диска копіювальними робочими елементами у вигляді пружних стрижнів, плавно зігнутих на кінцях (Патент України № 17045, A01D23/02, 2006, бюлетень № 9). Недоліком такого апарата є нерівномірність очищення головок коренеплоду. А саме, неповністю очищується та частина головки коренеплоду, яка знаходиться в зоні контакту з ґрунтом і має значну частину сухих і полеглих залишків гички. Найбільш близьким аналогом за технічною суттю до запропонованого є пристрій, виконаний у вигляді закріпленого на вертикально нахиленому валу диска з ножами, в нижній частині якого встановлені еластичні лопатеві очисні елементи [А.С. СРСР № 180005, МПК A01D23/02, 1964 р.]. Недоліком такого пристрою є низька якість очищення сухих і полеглих залишків гички та швидке зношування еластичних робочих елементів, що потребує частої їх заміни. В основу корисної моделі поставлена задача у пристрої для зрізування гички та очищення головок коренеплодів цукрових буряків внаслідок зміни конструкції отримати новий технічний результат, який полягає в підвищенні надійності конструкції апарата і покращенні якості очистки головок коренеплодів цукрових буряків на основі врахуванням їх фізико-механічних властивостей. Поставлена задача вирішується тим, що пристрій для зрізування гички та очищення головок коренеплодів, що складається з вертикального нахиленого вала, що складається з вертикального нахиленого вала, на якому з можливістю осьового переміщення розміщена втулка, яка жорстко з'єднана з диском, згідно з корисною моделлю, диск обладнано ножами, встановленими через кожні 90°, та еластичними очисними елементами, закріпленими через кожні 120°, а також копіювальним елементом у вигляді конуса з ребристими поверхнями. На наведених кресленнях схематично зображений пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків. На фіг. 1 зображено загальний вигляд пристрою для зрізування гички та очищення головок коренеплодів цукрових буряків; на фіг. 2 вигляд зверху запропонованого пристрою; на фіг. 3 - переріз А-А (переріз конусної поверхні диска). Пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків містить встановлений під кутом до вертикалі вал 1, на якому встановлена втулка 2, в пазах якої розташовані вільними кінцями штифти 3, що забезпечують можливість осьового переміщення втулки відносно вала. Під дією пружини 5 втулка підтиснута в крайнє нижнє положення, при цьому рухома пара втулка-вал закрита пилозахисним гофрованим кожухом 4. Втулка, за допомогою маточини 7, жорстко з'єднана з диском 8, копіювальна частина якого виконана у вигляді конуса і направлена меншою основою вниз, причому поверхні конуса є ребристими. На несучій частині диска, шарнірно встановлені через 90° обрізуючі ножі 9, та на осях, закріплених одним кінцем в диску, а іншим у втулці, еластичні очисні елементи 6 через кожні 120°. Пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків працює наступним чином. При русі агрегату вздовж рядка приводиться в рух вал 1 і відповідно диск 8, котрий приводить в рух ножі 9 та очисні елементи 6. Гичка зрізується ножами і відкидається з оброблювальної зони. Очищення від залишків гички проходить в два етапи: спершу при копіюванні висоти росту коренеплоду в контакт з головкою вступають ребристі конусні поверхні диска обламуючи та зчісуючи черешки гички за рахунок своєї профільної поверхні, далі очисні елементи 6 проводять додаткове обчісування залишків гички на головці коренеплоду. Таким чином, відбувається одночасне зрізування гички з винесенням її за межі рядка та очищення головок коренеплодів. Копіювання висоти росту коренеплодів виконується копіювальною частиною диска 8 наступним чином. При зустрічі з високим коренеплодом конус ковзає по головці коренеплоду і піднімає диск на необхідну висоту. Після проходження головки коренеплоду під дією пружини 5 диск опускається, при цьому очищений коренеплід не впливатиме на копіювання висоти росту наступного коренеплоду, оскільки проходитиме під поверхнею копіювальної частини диска завдяки куту нахилу осі вала до вертикалі. Розміщення копіювального елемента безпосередньо на очисному диску забезпечує підвищення якості очистки головок коренеплодів та спрощує в цілому конструкцію очисника. 1 UA 122643 U Застосування запропонованої конструкції пристрою для зрізування гички та очищення головок коренеплодів дозволить покращити якість та збільшити продуктивність виконання робочого процесу. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для зрізування гички та очищення головок коренеплодів, що складається з вертикального нахиленого вала, що складається з вертикального нахиленого вала, на якому з можливістю осьового переміщення розміщена втулка, яка жорстко з'єднана з диском, який відрізняється тим, що диск обладнано ножами, встановленими через кожні 90°, та еластичними очисними елементами, закріпленими через кожні 120°, а також копіювальним елементом у вигляді конуса з ребристими поверхнями. 2 UA 122643 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
