Барабанний огрудковувач

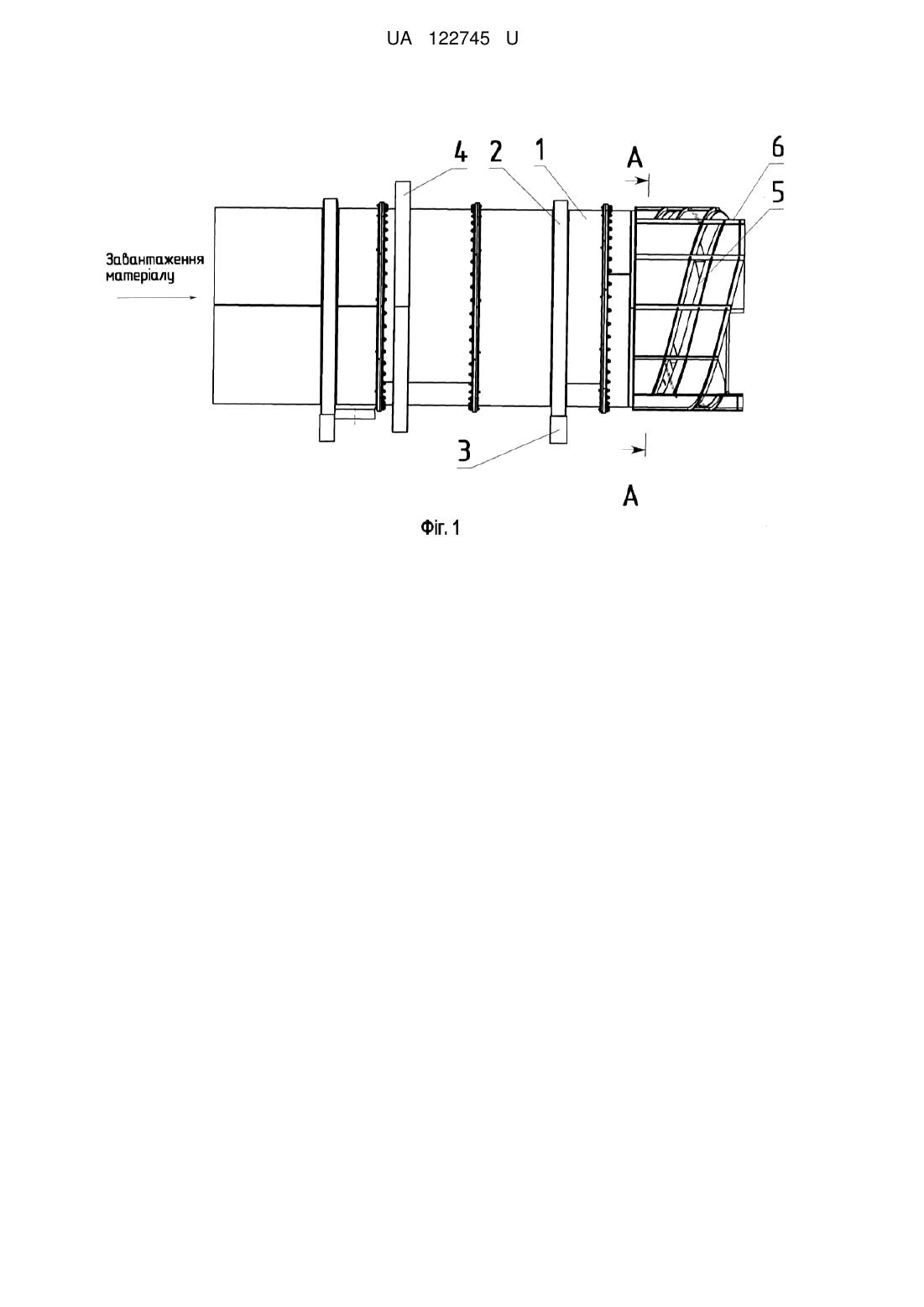

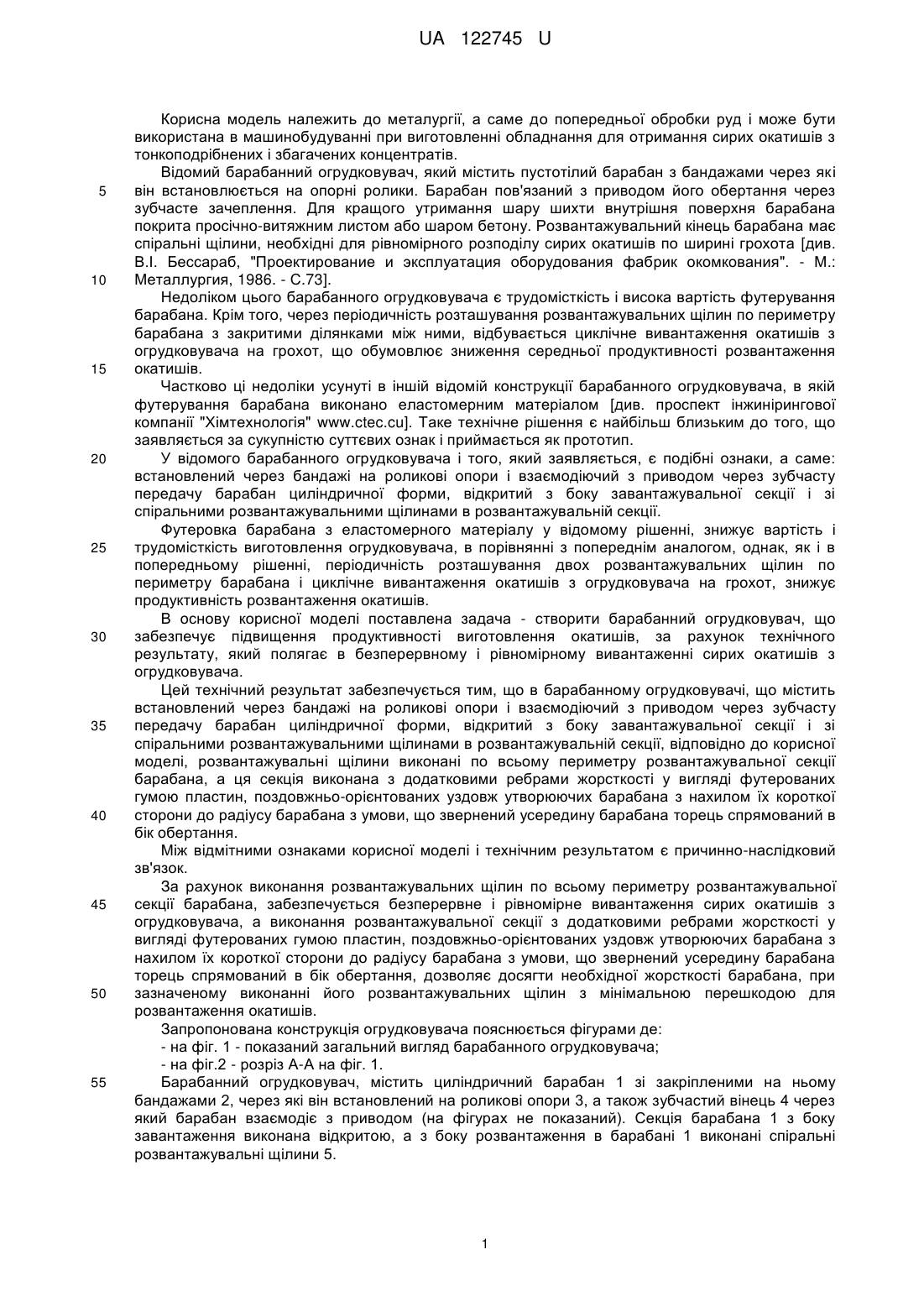

Реферат: Барабанний огрудковувач містить встановлений через бандажі на роликові опори і взаємодіючий з приводом через зубчасту передачу барабан циліндричної форми, відкритий з боку завантажувального секції і зі спіральними розвантажувальними щілинами в розвантажувальній секції. Розвантажувальні щілини виконані по всьому периметру розвантажувальної секції барабана, а сама секція виконана з додатковими ребрами жорсткості у вигляді футерованих гумою пластин, поздовжньо-орієнтованих уздовж утворюючих барабана з нахилом їх короткого боку до радіуса барабана з умови, що звернений усередину барабана торець спрямований в бік обертання. UA 122745 U (12) UA 122745 U UA 122745 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до металургії, а саме до попередньої обробки руд і може бути використана в машинобудуванні при виготовленні обладнання для отримання сирих окатишів з тонкоподрібнених і збагачених концентратів. Відомий барабанний огрудковувач, який містить пустотілий барабан з бандажами через які він встановлюється на опорні ролики. Барабан пов'язаний з приводом його обертання через зубчасте зачеплення. Для кращого утримання шару шихти внутрішня поверхня барабана покрита просічно-витяжним листом або шаром бетону. Розвантажувальний кінець барабана має спіральні щілини, необхідні для рівномірного розподілу сирих окатишів по ширині грохота [див. В.І. Бессараб, "Проектирование и эксплуатация оборудования фабрик окомкования". - М.: Металлургия, 1986. - С.73]. Недоліком цього барабанного огрудковувача є трудомісткість і висока вартість футерування барабана. Крім того, через періодичність розташування розвантажувальних щілин по периметру барабана з закритими ділянками між ними, відбувається циклічне вивантаження окатишів з огрудковувача на грохот, що обумовлює зниження середньої продуктивності розвантаження окатишів. Частково ці недоліки усунуті в іншій відомій конструкції барабанного огрудковувача, в якій футерування барабана виконано еластомерним матеріалом [див. проспект інжинірингової компанії "Хімтехнологія" www.ctec.cu]. Таке технічне рішення є найбільш близьким до того, що заявляється за сукупністю суттєвих ознак і приймається як прототип. У відомого барабанного огрудковувача і того, який заявляється, є подібні ознаки, а саме: встановлений через бандажі на роликові опори і взаємодіючий з приводом через зубчасту передачу барабан циліндричної форми, відкритий з боку завантажувальної секції і зі спіральними розвантажувальними щілинами в розвантажувальній секції. Футеровка барабана з еластомерного матеріалу у відомому рішенні, знижує вартість і трудомісткість виготовлення огрудковувача, в порівнянні з попереднім аналогом, однак, як і в попередньому рішенні, періодичність розташування двох розвантажувальних щілин по периметру барабана і циклічне вивантаження окатишів з огрудковувача на грохот, знижує продуктивність розвантаження окатишів. В основу корисної моделі поставлена задача - створити барабанний огрудковувач, що забезпечує підвищення продуктивності виготовлення окатишів, за рахунок технічного результату, який полягає в безперервному і рівномірному вивантаженні сирих окатишів з огрудковувача. Цей технічний результат забезпечується тим, що в барабанному огрудковувачі, що містить встановлений через бандажі на роликові опори і взаємодіючий з приводом через зубчасту передачу барабан циліндричної форми, відкритий з боку завантажувальної секції і зі спіральними розвантажувальними щілинами в розвантажувальній секції, відповідно до корисної моделі, розвантажувальні щілини виконані по всьому периметру розвантажувальної секції барабана, а ця секція виконана з додатковими ребрами жорсткості у вигляді футерованих гумою пластин, поздовжньо-орієнтованих уздовж утворюючих барабана з нахилом їх короткої сторони до радіусу барабана з умови, що звернений усередину барабана торець спрямований в бік обертання. Між відмітними ознаками корисної моделі і технічним результатом є причинно-наслідковий зв'язок. За рахунок виконання розвантажувальних щілин по всьому периметру розвантажувальної секції барабана, забезпечується безперервне і рівномірне вивантаження сирих окатишів з огрудковувача, а виконання розвантажувальної секції з додатковими ребрами жорсткості у вигляді футерованих гумою пластин, поздовжньо-орієнтованих уздовж утворюючих барабана з нахилом їх короткої сторони до радіусу барабана з умови, що звернений усередину барабана торець спрямований в бік обертання, дозволяє досягти необхідної жорсткості барабана, при зазначеному виконанні його розвантажувальних щілин з мінімальною перешкодою для розвантаження окатишів. Запропонована конструкція огрудковувача пояснюється фігурами де: - на фіг. 1 - показаний загальний вигляд барабанного огрудковувача; - на фіг.2 - розріз А-А на фіг. 1. Барабанний огрудковувач, містить циліндричний барабан 1 зі закріпленими на ньому бандажами 2, через які він встановлений на роликові опори 3, а також зубчастий вінець 4 через який барабан взаємодіє з приводом (на фігурах не показаний). Секція барабана 1 з боку завантаження виконана відкритою, а з боку розвантаження в барабані 1 виконані спіральні розвантажувальні щілини 5. 1 UA 122745 U 5 10 15 20 25 30 Відмінністю корисної моделі є те, що розвантажувальні щілини 5 виконані по всьому периметру розвантажувальної секції барабана 1. При цьому розвантажувальна секція барабана 1 виконана з додатковими ребрами жорсткості у вигляді футерованих гумою пластин 6, довга сторона яких спрямована уздовж утворюючих барабана 1, а коротка нахилена до радіусу барабана 1 з умови, що звернений усередину барабана торець спрямований в бік обертання. Барабанний огрудковувач працює наступним чином. Шихта на основі дрібнодисперсного рудного концентрату конвеєром подається в завантажувальну секцію барабана 1 огрудковувача, де змочується водою з форсунок і розподіляється по поверхні барабана. Далі шихта відділяється від поверхні барабана 1 і, перекочуючись по напрямку до розвантажувальної секції, огрудковується. Вивантаження сирих окатишів здійснюється через розвантажувальні щілини 5 на грохот (на фігурах не показаний). Завдяки виконанню розвантажувальних щілин по всьому периметру розвантажувальної секції, вивантаження окатишів з огрудковувача здійснюється безперервно, а спіралеподібна форма розвантажувальних щілин забезпечує рівномірний розподіл окатишів на грохоті. При проходженні розвантажувальної щілини невелика частина окатишів зіштовхується з додатковими ребрами жорсткості, однак за рахунок їх установки уздовж утворюючих барабана з нахилом короткої сторони до радіусу барабана з умови, що звернений усередину барабана торець спрямований в бік обертання, вони створюють мінімальні перешкоди розвантаженню. Як видно з опису конструкції і роботи барабанного огрудковувача, за рахунок відмінних ознак корисної моделі, досягається безперервне і рівномірне вивантаження сирих окатишів з огрудковувача, що забезпечує підвищення продуктивності виготовлення окатишів. Барабанний огрудковувач заявленої конструкції виготовлений на "Новокраматорському машинобудівному заводі". ФОРМУЛА КОРИСНОЇ МОДЕЛІ Барабанний огрудковувач, що містить встановлений через бандажі на роликові опори і взаємодіючий з приводом через зубчасту передачу барабан циліндричної форми, відкритий з боку завантажувального секції і зі спіральними розвантажувальними щілинами в розвантажувальній секції, який відрізняється тим, що розвантажувальні щілини виконані по всьому периметру розвантажувальної секції барабана, а ця секція виконана з додатковими ребрами жорсткості у вигляді футерованих гумою пластин, поздовжньо-орієнтованих уздовж утворюючих барабана з нахилом їх короткого боку до радіуса барабана з умови, що звернений усередину барабана торець спрямований в бік обертання. 2 UA 122745 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
