Гідроножиці

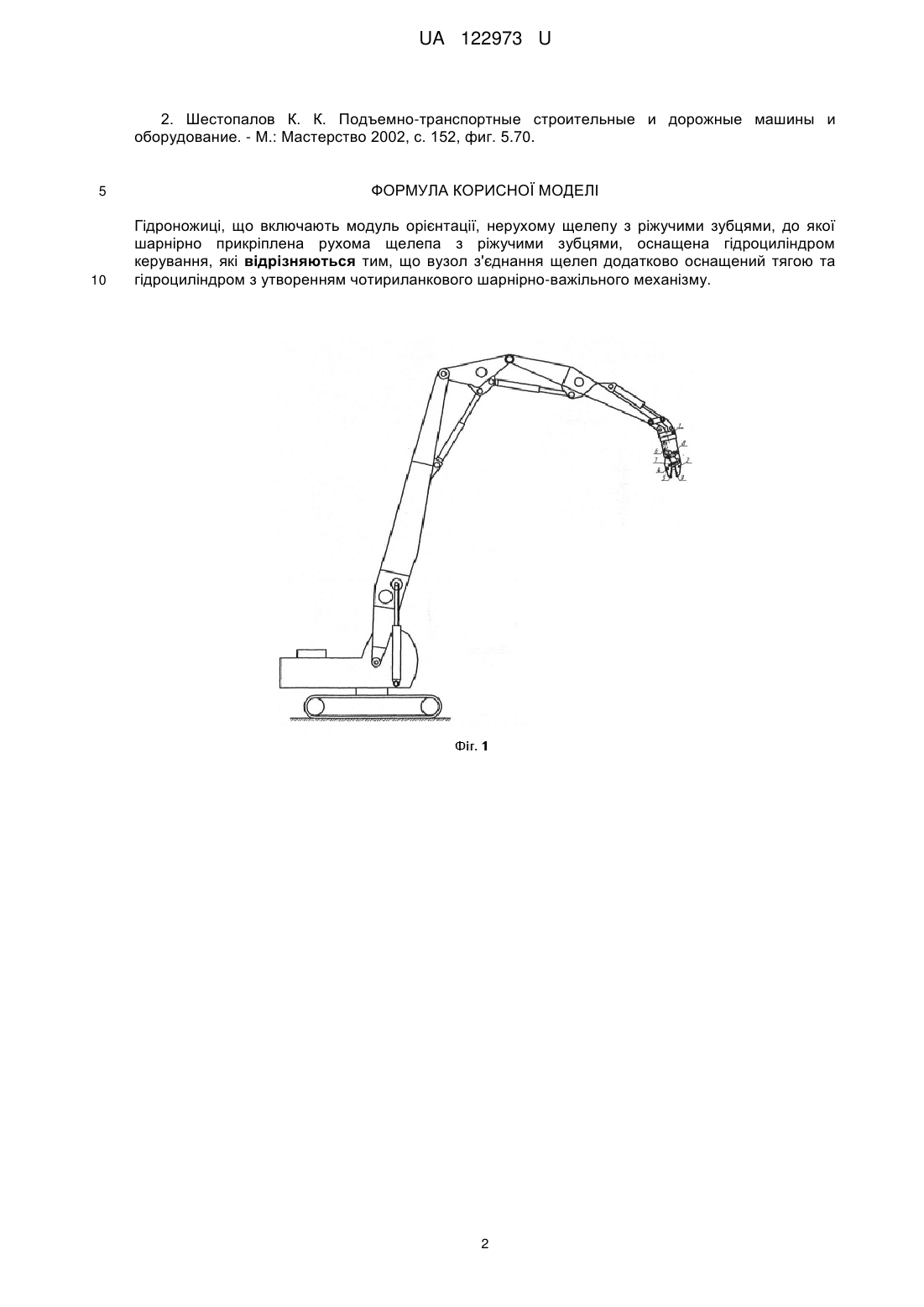

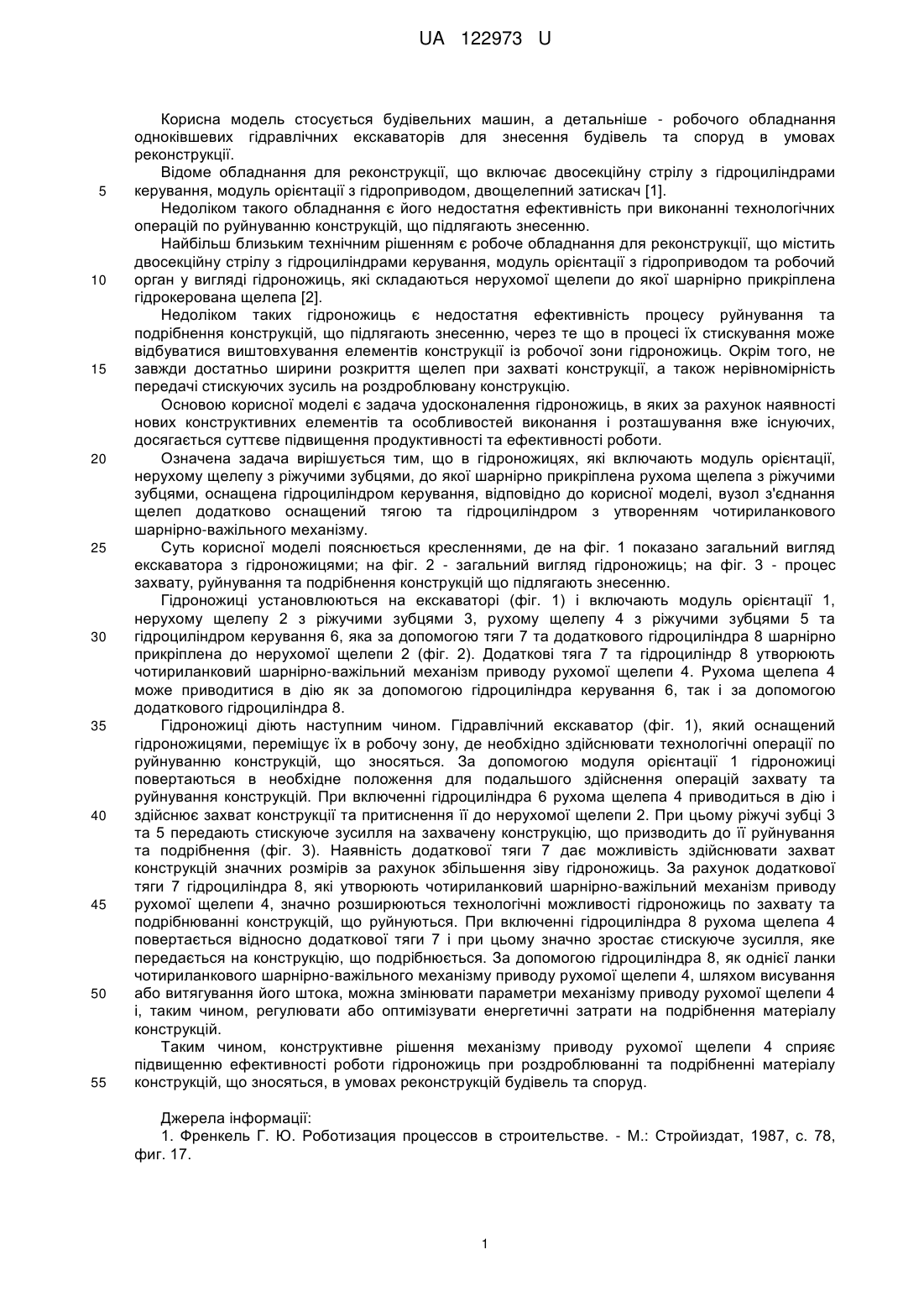

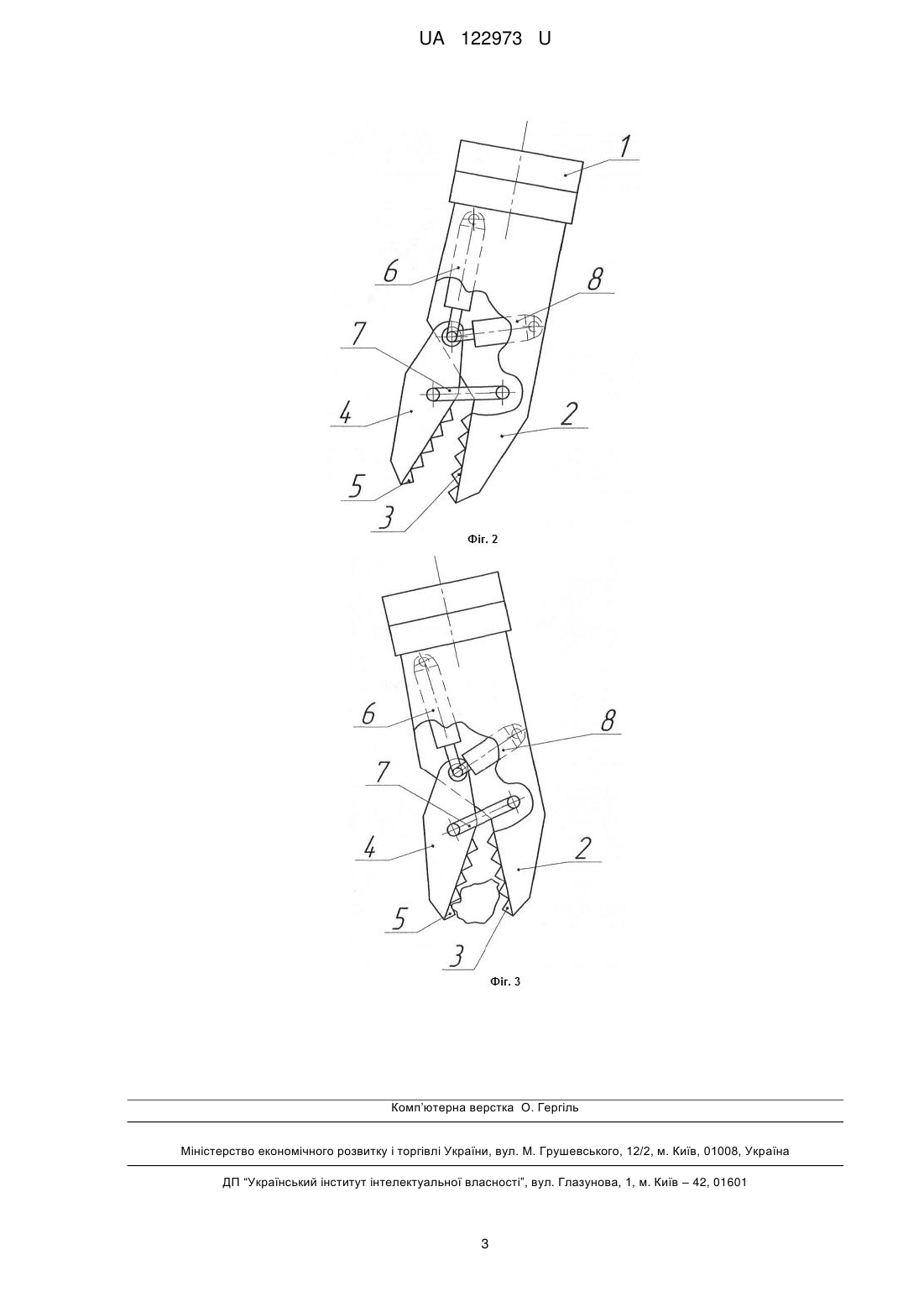

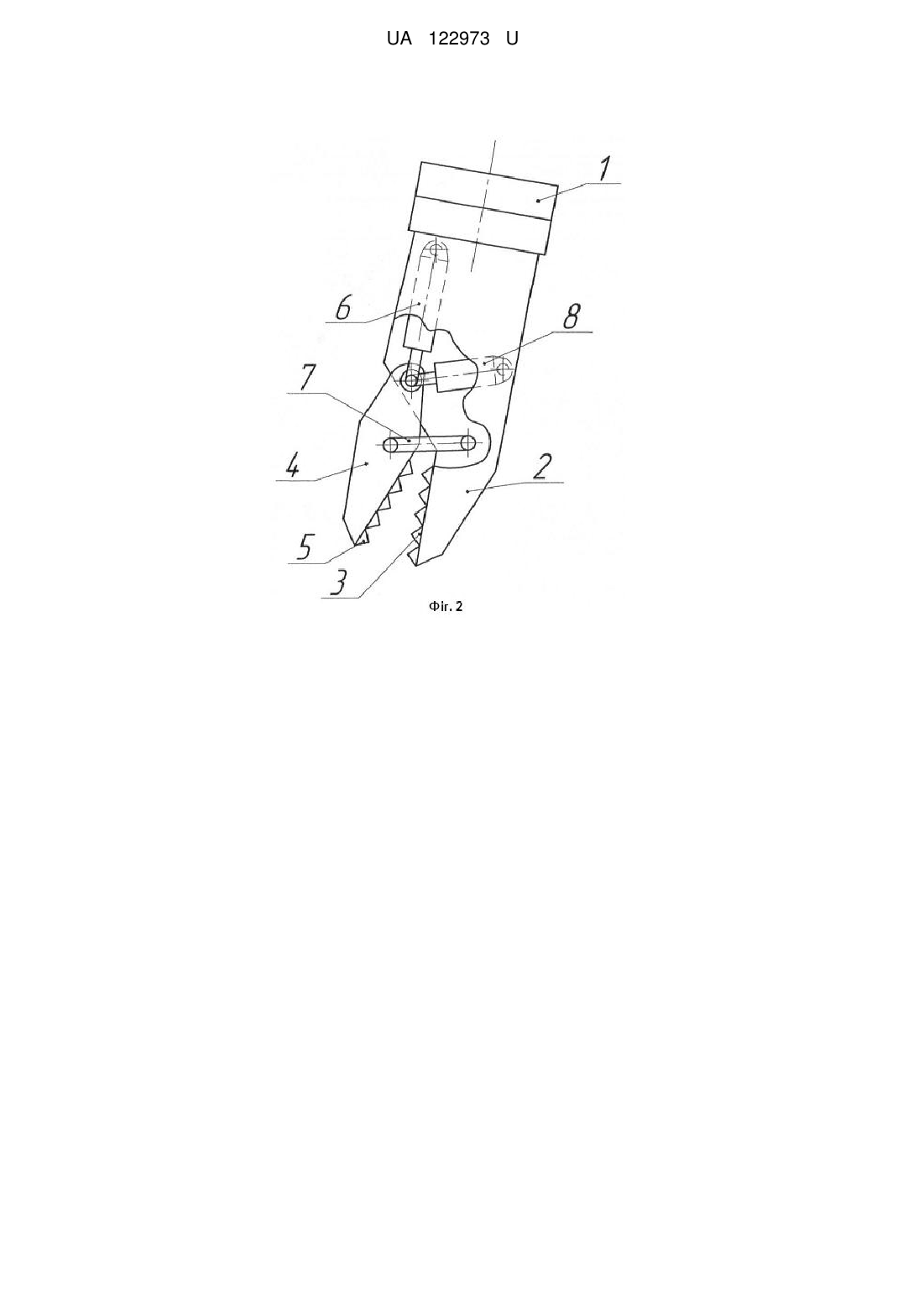

Реферат: Гідроножиці включають модуль орієнтації, нерухому щелепу з ріжучими зубцями, до якої шарнірно прикріплена рухома щелепа з ріжучими зубцями, оснащена гідроциліндром керування. Вузол з'єднання щелеп додатково оснащений тягою та гідроциліндром з утворенням чотириланкового шарнірно-важільного механізму. UA 122973 U (54) ГІДРОНОЖИЦІ UA 122973 U UA 122973 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для знесення будівель та споруд в умовах реконструкції. Відоме обладнання для реконструкції, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, двощелепний затискач [1]. Недоліком такого обладнання є його недостатня ефективність при виконанні технологічних операцій по руйнуванню конструкцій, що підлягають знесенню. Найбільш близьким технічним рішенням є робоче обладнання для реконструкції, що містить двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом та робочий орган у вигляді гідроножиць, які складаються нерухомої щелепи до якої шарнірно прикріплена гідрокерована щелепа [2]. Недоліком таких гідроножиць є недостатня ефективність процесу руйнування та подрібнення конструкцій, що підлягають знесенню, через те що в процесі їх стискування може відбуватися виштовхування елементів конструкції із робочої зони гідроножиць. Окрім того, не завжди достатньо ширини розкриття щелеп при захваті конструкції, а також нерівномірність передачі стискуючих зусиль на роздроблювану конструкцію. Основою корисної моделі є задача удосконалення гідроножиць, в яких за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення продуктивності та ефективності роботи. Означена задача вирішується тим, що в гідроножицях, які включають модуль орієнтації, нерухому щелепу з ріжучими зубцями, до якої шарнірно прикріплена рухома щелепа з ріжучими зубцями, оснащена гідроциліндром керування, відповідно до корисної моделі, вузол з'єднання щелеп додатково оснащений тягою та гідроциліндром з утворенням чотириланкового шарнірно-важільного механізму. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд екскаватора з гідроножицями; на фіг. 2 - загальний вигляд гідроножиць; на фіг. 3 - процес захвату, руйнування та подрібнення конструкцій що підлягають знесенню. Гідроножиці установлюються на екскаваторі (фіг. 1) і включають модуль орієнтації 1, нерухому щелепу 2 з ріжучими зубцями 3, рухому щелепу 4 з ріжучими зубцями 5 та гідроциліндром керування 6, яка за допомогою тяги 7 та додаткового гідроциліндра 8 шарнірно прикріплена до нерухомої щелепи 2 (фіг. 2). Додаткові тяга 7 та гідроциліндр 8 утворюють чотириланковий шарнірно-важільний механізм приводу рухомої щелепи 4. Рухома щелепа 4 може приводитися в дію як за допомогою гідроциліндра керування 6, так і за допомогою додаткового гідроциліндра 8. Гідроножиці діють наступним чином. Гідравлічний екскаватор (фіг. 1), який оснащений гідроножицями, переміщує їх в робочу зону, де необхідно здійснювати технологічні операції по руйнуванню конструкцій, що зносяться. За допомогою модуля орієнтації 1 гідроножиці повертаються в необхідне положення для подальшого здійснення операцій захвату та руйнування конструкцій. При включенні гідроциліндра 6 рухома щелепа 4 приводиться в дію і здійснює захват конструкції та притиснення її до нерухомої щелепи 2. При цьому ріжучі зубці 3 та 5 передають стискуюче зусилля на захвачену конструкцію, що призводить до її руйнування та подрібнення (фіг. 3). Наявність додаткової тяги 7 дає можливість здійснювати захват конструкцій значних розмірів за рахунок збільшення зіву гідроножиць. За рахунок додаткової тяги 7 гідроциліндра 8, які утворюють чотириланковий шарнірно-важільний механізм приводу рухомої щелепи 4, значно розширюються технологічні можливості гідроножиць по захвату та подрібнюванні конструкцій, що руйнуються. При включенні гідроциліндра 8 рухома щелепа 4 повертається відносно додаткової тяги 7 і при цьому значно зростає стискуюче зусилля, яке передається на конструкцію, що подрібнюється. За допомогою гідроциліндра 8, як однієї ланки чотириланкового шарнірно-важільного механізму приводу рухомої щелепи 4, шляхом висування або витягування його штока, можна змінювати параметри механізму приводу рухомої щелепи 4 і, таким чином, регулювати або оптимізувати енергетичні затрати на подрібнення матеріалу конструкцій. Таким чином, конструктивне рішення механізму приводу рухомої щелепи 4 сприяє підвищенню ефективності роботи гідроножиць при роздроблюванні та подрібненні матеріалу конструкцій, що зносяться, в умовах реконструкцій будівель та споруд. Джерела інформації: 1. Френкель Г. Ю. Роботизация процессов в строительстве. - М.: Стройиздат, 1987, с. 78, фиг. 17. 1 UA 122973 U 2. Шестопалов К. К. Подъемно-транспортные строительные и дорожные машины и оборудование. - М.: Мастерство 2002, с. 152, фиг. 5.70. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Гідроножиці, що включають модуль орієнтації, нерухому щелепу з ріжучими зубцями, до якої шарнірно прикріплена рухома щелепа з ріжучими зубцями, оснащена гідроциліндром керування, які відрізняються тим, що вузол з'єднання щелеп додатково оснащений тягою та гідроциліндром з утворенням чотириланкового шарнірно-важільного механізму. 2 UA 122973 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
