Антена параболічна

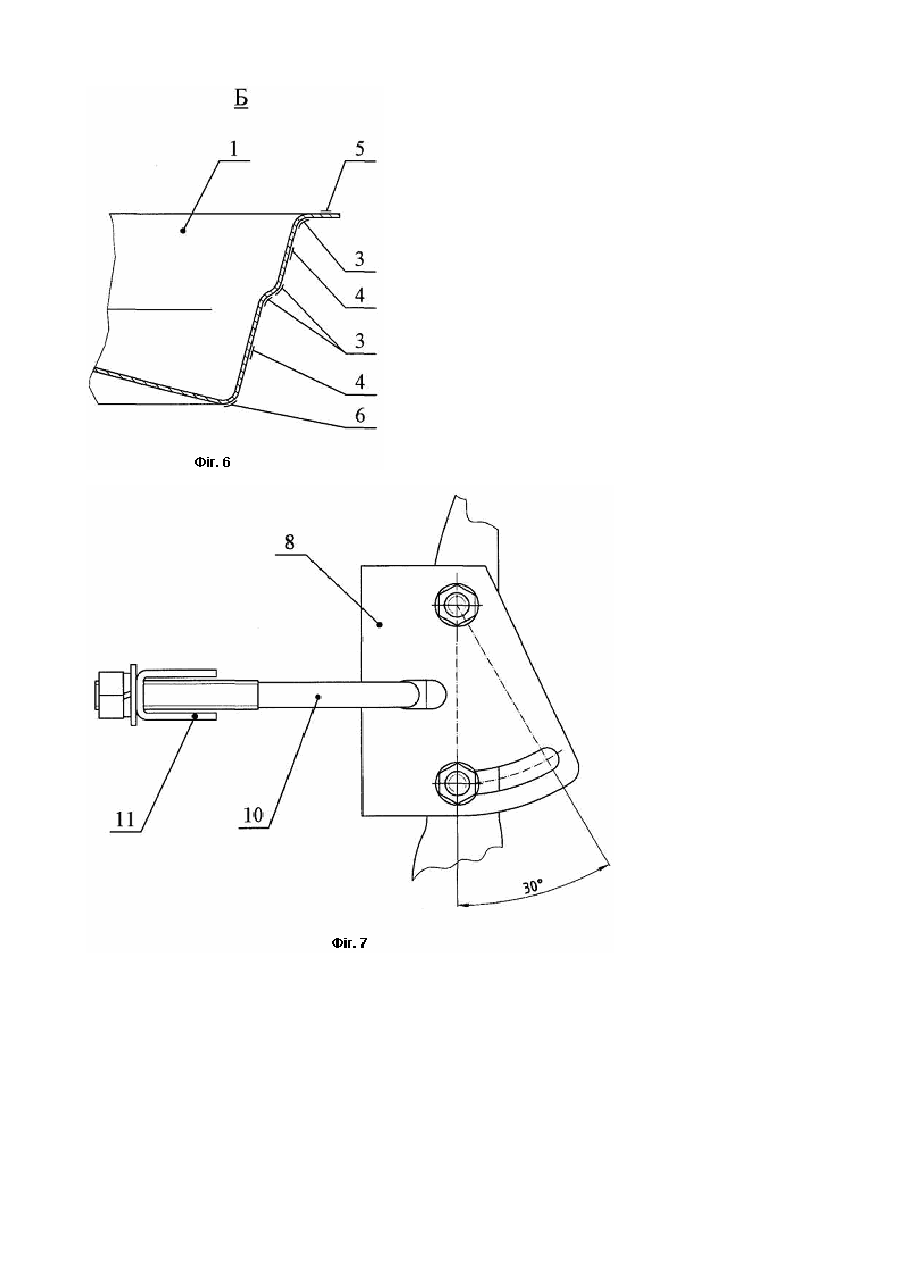

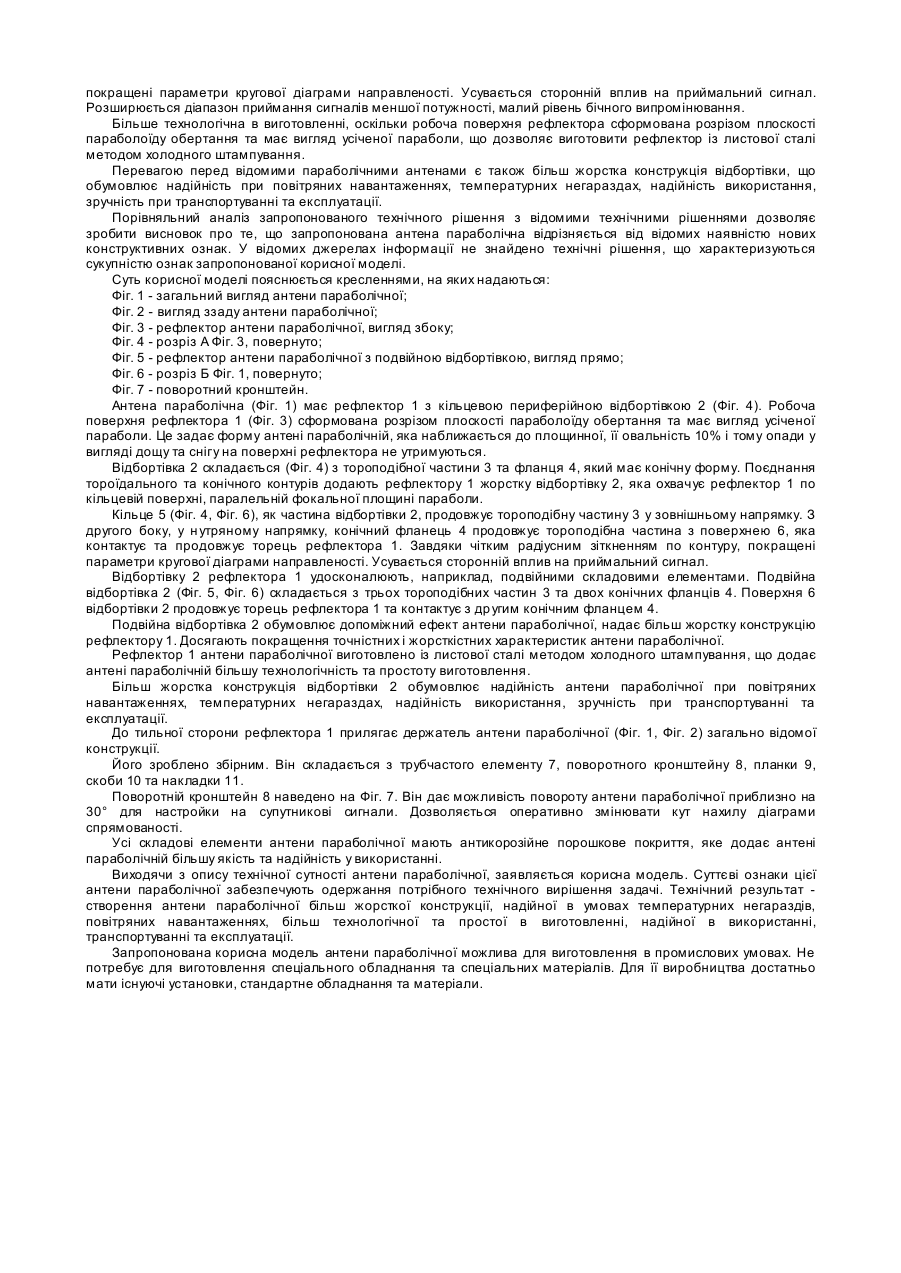

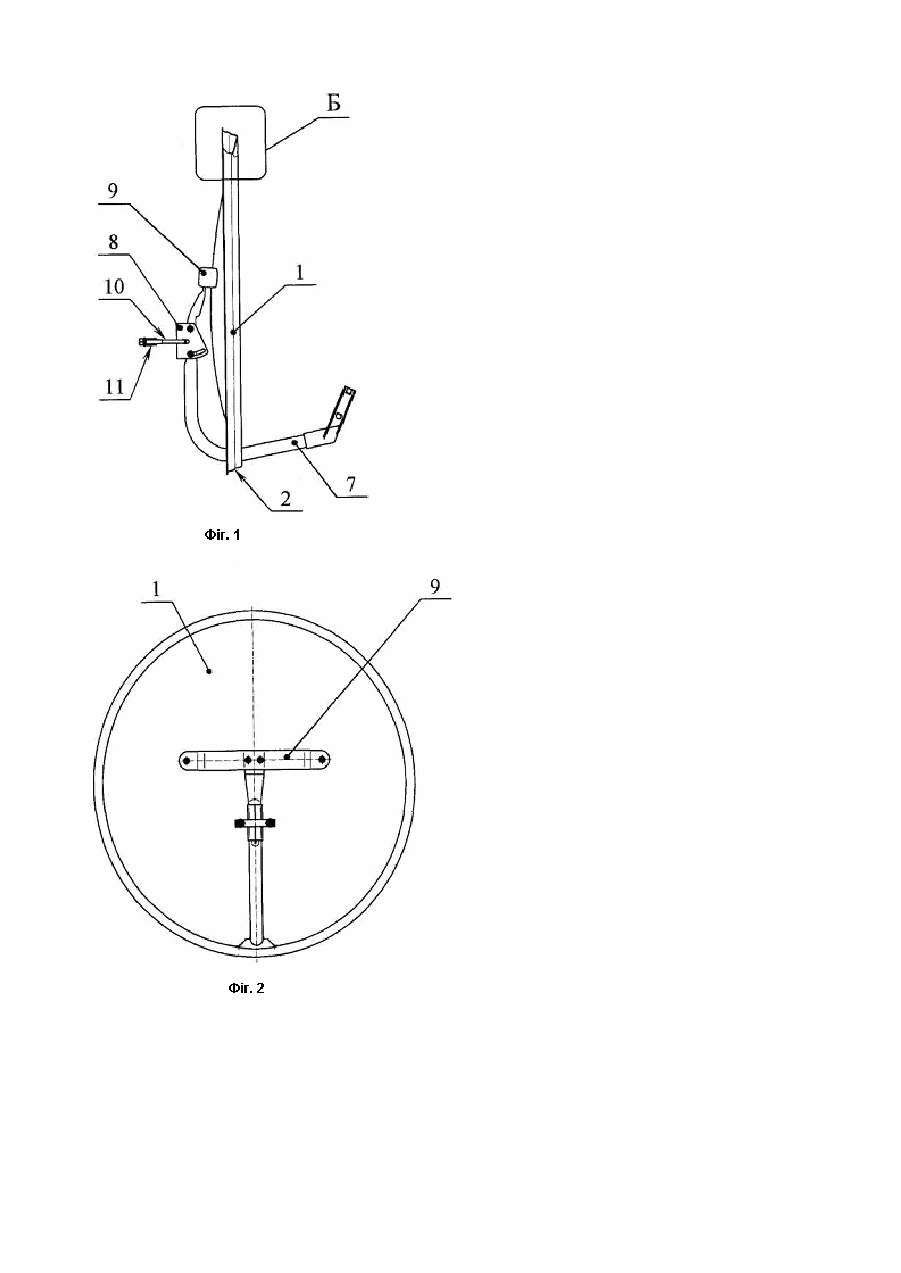

Корисна модель відноситься до антенної техніки НВЧ діапазону та може бути використана в системах для прийняття та фокусування електричних сигналів суп утникового, телефонічного зв'язків, радіолокації. Відомо багато різних конструкцій антен параболічних виконаних з використанням рефлекторів. Великі вимоги споживачі надають таким якостям антени параболічної, як жорсткість форми параболи, яка забезпечує якість фокусування сигналів, надійність в умовах температурних негараздів, при повітряних навантаженнях, зручність в експлуатації та транспортуванні. У виробників на приватному місті стоїть простота виготовлення. У деяких антен параболічних рефлектор зроблено з металу методом виливання під тиском. Можливо отримати міцний і легкий рефлектор з алюмінію з високою стабільністю форми. Попри те, це дорого коштовні технології виробництва антени параболічної. Відома антена параболічна, яка частково усуває деякі з вище означених недоліків. Вона складається з рефлектора у вигляді несиметричної вирізки з параболоїду обертання. Може бути з одним або декількома рефлекторами менших розмірів, послідовно з'єднаних між собою, зроблених з листової сталі методом холодного штампування. Відому антену параболічну характеризує простота виготовлення. Завдяки такому рішенню зменшують металоємність антени параболічної, розширюють галузь її використання шляхом підвищення ступеню інтеграції конструкції складових частин, де однакові конструктиви одночасно виконують функції самого рефлектора, опорно - поворотного пристрою і елементів, які підвищують їх жорсткість. Патент України №22478 М.К.Л. Н01.Q1/12; Н01 Q3/02., опуб. 30.06.1998р., Бюл. №3, 1998р. [1]. Попри те, що відомий пристрій досить ефективно захищає антену параболічну від опадів, він дуже в незначній мірі виконує функції термостабілізації рефлектора тобто захисту від температурних деформацій внаслідок зміни температури навколишнього середовища. Найбільш привабливим у цьому напрямку є винахід, у якому забезпечують ефективну термостабілізацію робочої поверхні рефлектора і тим самим зводять до мінімуму температурні його деформації внаслідок зміни температури навколишнього середовища. Задача вирішена за рахунок того, що по контуру рефлектора розмішують сопла повітроводу, які орієнтовні в радіальному напрямку до центру рефлектора в площині розкриву його апертури. В центральній частині рефлектора встановлено інший кільцевий повітровід, сопла якого орієнтовні в радіальному напрямку рефлектора і до його поверхні. Наявність вище названих складових елементів рефлектора призводить до високої трудоємності процесу виготовлення і вартості виробу. Деклараційний патент України на винахід №36463 м.кл. Н01.Q1/02, опуб. 16.04.2001р., Бюл. №3, 2001р. [2]. Найбільш близьким до антени параболічної, що заявляється, по призначенню, наявності загальних ознак та результату, що досягається при використанні, є антенний пристрій з одним рефлектором, захищений патентом України №28178, МПК 6 Н01 Q19/10, опуб. 16.10.2000р., Бюл. №5, 2000р. [3]. Цей пристрій обрано прототипом. Відомий антенний пристрій складається з рефлектора у вигляді несиметричної вирізки з параболоїду обертання, торець якої належить площині її розкриття. По периметру рефлектора має місце швелероподібна конструкція відбортівки. Еліптичний торець вирізки доповнюється до форми круга двома серповидними площадками, симетрично розташованими по обидві боки відносно великої вісі еліпса. У цій конструкції досягають технологічності виготовлення завдяки доповнення еліптичного контуру торця неосесиметричного рефлектора до форми кола шляхом введення двох серпоподібних площадок. Швелероподібна площадка відбортівки придає жорсткість рефлектору антени параболічної. Однак ця форма відбортівки не додає надійності в умовах температурних негараздів, при повітряних навантаженнях. Також не забезпечує якості фокусування сигналів, оскільки мають місце впливові випромінювання від швелероподібної відбортівки. Задачею на вирішення якої спрямована корисна модель, що заявляється, є створення простої та надійної конструкції антени параболічної за рахунок удосконалення профілю відбортівки, якому притаманна додаткова жорсткість в радіальному напрямку, та більш висока якість фокусування сигналів. При цьому забезпечується зручність та надійність при транспортуванні, експлуатації антени параболічної, яка більш проста в виготовленні, надійна в умовах температурних негараздів, при повітряних навантаженнях, в умовах а тмосферних опадів. Досягають удосконалення конструкції відбортівки за рахунок використання відбортівки більш технологічної та удосконаленої форми, яка продовжує рефлектор у радіальному напрямку. Метою рішення, що заявляється, є: - простота виготовлення; - надійність та якість фокусування сигналів в умовах температурних негараздів, повітряних навантаженнях; - надійність використання, зручність при транспортуванні та експлуатації. Поставлена мета досягається тим, що в антені параболічної, яка складається з рефлектора у вигляді несиметричної вирізки з параболоїду обертання, торець якої належить площині її розкриття, а по периметру рефлектора має місце конструкція відбортівки, відбортівка складається з тороподібної частини та фланця конічної форми, які охоплюють рефлектор по кільцевій поверхні, паралельної фокальній площині параболи. Поставлена мета досягається також тим, що відбортівка удосконалена подвійними складовими елементами, та має декілька тороподібних частин і конічних елементів, які контактують між собою, продовжують один одного та рефлектор. У рішенні, що заявляється, форма антени параболічної наближається до площинної, її овальність приблизно 10% і тому опади у вигляді дощу та снігу на поверхні рефлектора не утримуються. Також має місце узгодження з полем облучателя. Розширюється зона реєстрації потоків, які випромінюються. Електромагнітна хвиля, джерело якої знаходиться у дальній зоні, при падінні на поверхню рефлектора, завдяки його приближеної к площинної поверхні, має плоский фронт. Ця хвиля представлена паралельним промінням. Обумовлені гарні електричні характеристики, зокрема високе значення коефіцієнта використання поверхні. Антена надійно приймає та передає відповідну інформацію. Завдяки чітким радіусним зіткненням по контуру, покращені параметри кругової діаграми направленості. Усувається сторонній вплив на приймальний сигнал. Розширюється діапазон приймання сигналів меншої потужності, малий рівень бічного випромінювання. Більше технологічна в виготовленні, оскільки робоча поверхня рефлектора сформована розрізом плоскості параболоїду обертання та має вигляд усіченої параболи, що дозволяє виготовити рефлектор із листової сталі методом холодного штампування. Перевагою перед відомими параболічними антенами є також більш жорстка конструкція відбортівки, що обумовлює надійність при повітряних навантаженнях, температурних негараздах, надійність використання, зручність при транспортуванні та експлуатації. Порівняльний аналіз запропонованого технічного рішення з відомими технічними рішеннями дозволяє зробити висновок про те, що запропонована антена параболічна відрізняється від відомих наявністю нових конструктивних ознак. У відомих джерелах інформації не знайдено технічні рішення, що характеризуються сукупністю ознак запропонованої корисної моделі. Суть корисної моделі пояснюється кресленнями, на яких надаються: Фіг. 1 - загальний вигляд антени параболічної; Фіг. 2 - вигляд ззаду антени параболічної; Фіг. 3 - рефлектор антени параболічної, вигляд збоку; Фіг. 4 - розріз А Фіг. 3, повернуто; Фіг. 5 - рефлектор антени параболічної з подвійною відбортівкою, вигляд прямо; Фіг. 6 - розріз Б Фіг. 1, повернуто; Фіг. 7 - поворотний кронштейн. Антена параболічна (Фіг. 1) має рефлектор 1 з кільцевою периферійною відбортівкою 2 (Фіг. 4). Робоча поверхня рефлектора 1 (Фіг. 3) сформована розрізом плоскості параболоїду обертання та має вигляд усіченої параболи. Це задає форму антені параболічній, яка наближається до площинної, її овальність 10% і тому опади у вигляді дощу та снігу на поверхні рефлектора не утримуються. Відбортівка 2 складається (Фіг. 4) з тороподібної частини 3 та фланця 4, який має конічну форму. Поєднання тороїдального та конічного контурів додають рефлектору 1 жорстку відбортівку 2, яка охвачує рефлектор 1 по кільцевій поверхні, паралельній фокальної площині параболи. Кільце 5 (Фіг. 4, Фіг. 6), як частина відбортівки 2, продовжує тороподібну частину 3 у зовнішньому напрямку. З другого боку, у н утряному напрямку, конічний фланець 4 продовжує тороподібна частина з поверхнею 6, яка контактує та продовжує торець рефлектора 1. Завдяки чітким радіусним зіткненням по контуру, покращені параметри кругової діаграми направленості. Усувається сторонній вплив на приймальний сигнал. Відбортівку 2 рефлектора 1 удосконалюють, наприклад, подвійними складовими елементами. Подвійна відбортівка 2 (Фіг. 5, Фіг. 6) складається з трьох тороподібних частин 3 та двох конічних фланців 4. Поверхня 6 відбортівки 2 продовжує торець рефлектора 1 та контактує з др угим конічним фланцем 4. Подвійна відбортівка 2 обумовлює допоміжний ефект антени параболічної, надає більш жорстку конструкцію рефлектору 1. Досягають покращення точністних і жорсткістних характеристик антени параболічної. Рефлектор 1 антени параболічної виготовлено із листової сталі методом холодного штампування, що додає антені параболічній більшу технологічність та простоту виготовлення. Більш жорстка конструкція відбортівки 2 обумовлює надійність антени параболічної при повітряних навантаженнях, температурних негараздах, надійність використання, зручність при транспортуванні та експлуатації. До тильної сторони рефлектора 1 прилягає держатель антени параболічної (Фіг. 1, Фіг. 2) загально відомої конструкції. Його зроблено збірним. Він складається з трубчастого елементу 7, поворотного кронштейну 8, планки 9, скоби 10 та накладки 11. Поворотній кронштейн 8 наведено на Фіг. 7. Він дає можливість повороту антени параболічної приблизно на 30° для настройки на супутникові сигнали. Дозволяється оперативно змінювати кут нахилу діаграми спрямованості. Усі складові елементи антени параболічної мають антикорозійне порошкове покриття, яке додає антені параболічній більшу якість та надійність у використанні. Виходячи з опису технічної сутності антени параболічної, заявляється корисна модель. Суттєві ознаки цієї антени параболічної забезпечують одержання потрібного технічного вирішення задачі. Технічний результат створення антени параболічної більш жорсткої конструкції, надійної в умовах температурних негараздів, повітряних навантаженнях, більш технологічної та простої в виготовленні, надійної в використанні, транспортуванні та експлуатації. Запропонована корисна модель антени параболічної можлива для виготовлення в промислових умовах. Не потребує для виготовлення спеціального обладнання та спеціальних матеріалів. Для її виробництва достатньо мати існуючі установки, стандартне обладнання та матеріали.
