Пересувна вишка для огляду пломб на цистернах

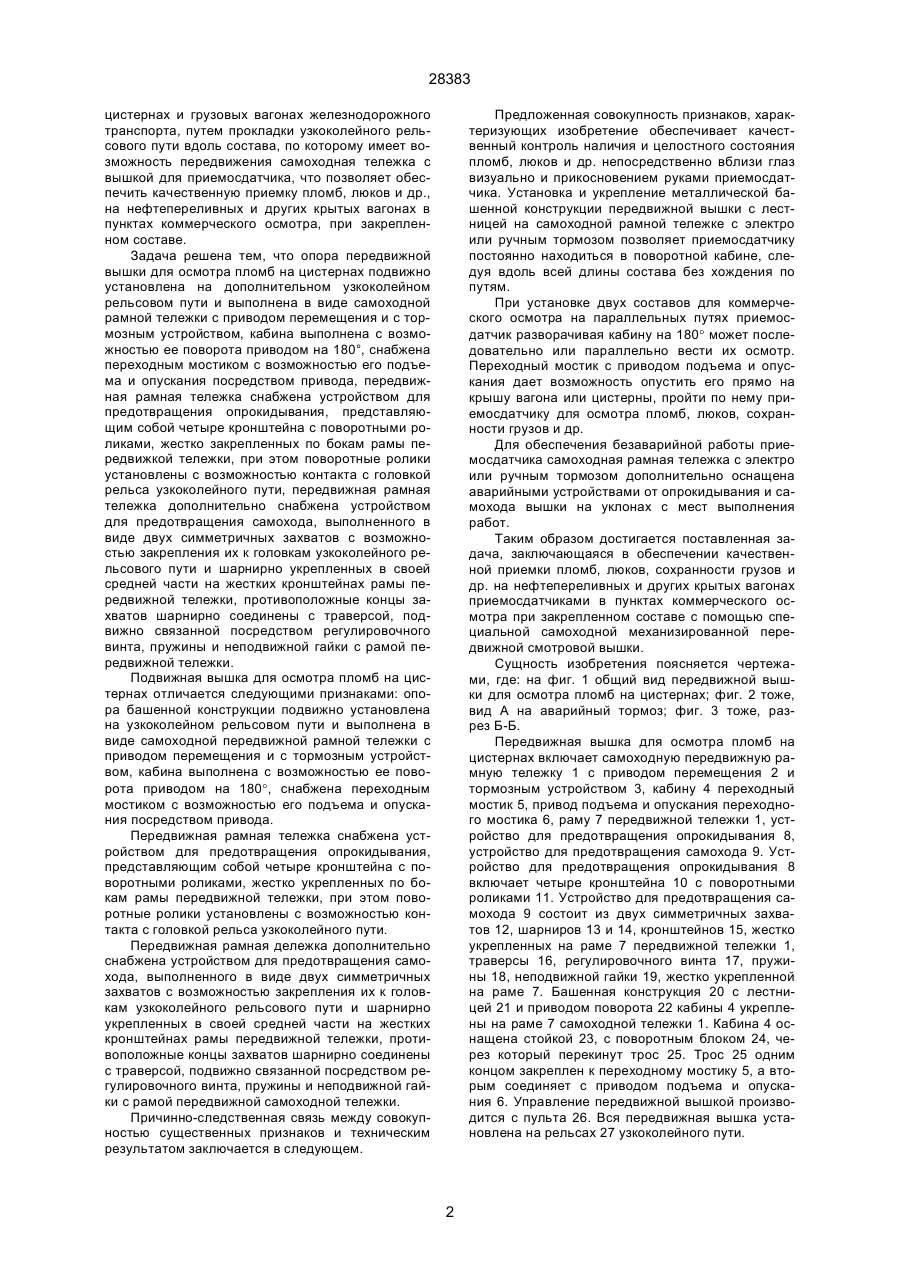

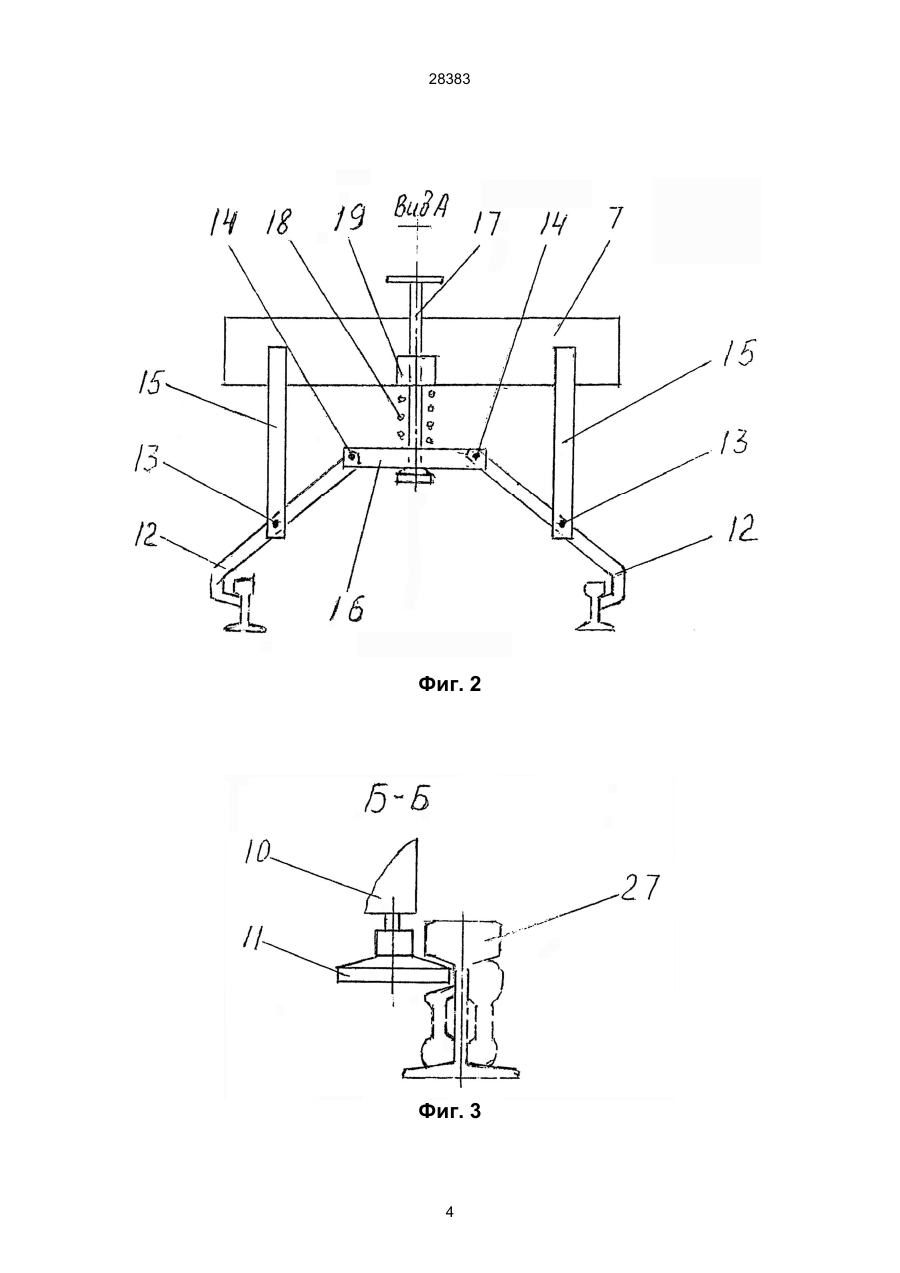

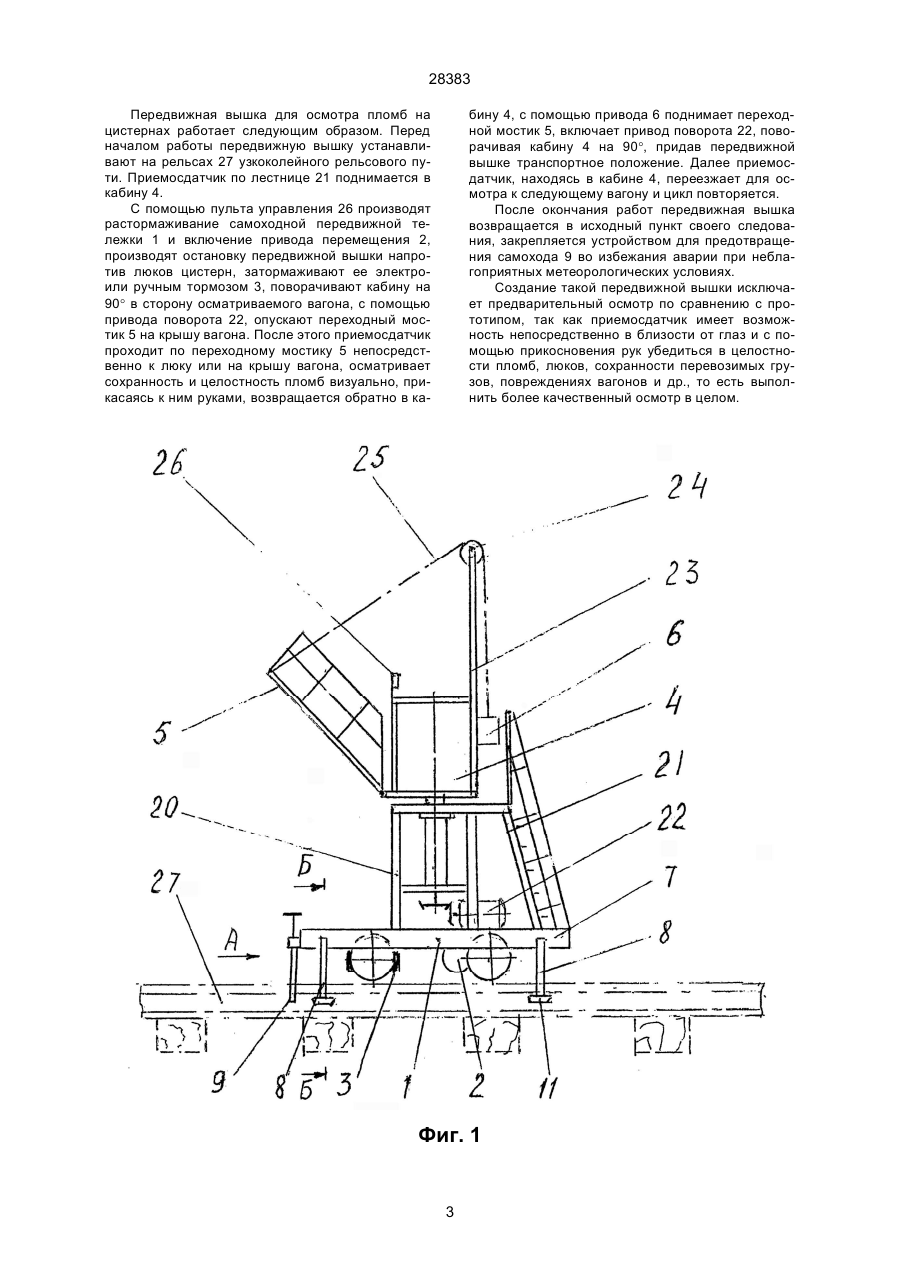

1. Передвижная вышка для осмотра пломб на цистернах, включающая башенную конструкцию с опорой, лестницу и кабину, отличающаяся тем, что опора башенной конструкции подвижно установлена на дополнительном узкоколейном рельсовом пути и выполнена в виде самоходной передвижной рамной тележки с приводом перемещения и с тормозным устройством, кабина выполнена с возможностью ее поворота приводом на 180°, снабжена переходным мостиком с возможностью его подъема и опускания посредством привода. 28383 цистернах и грузовых вагонах железнодорожного транспорта, путем прокладки узкоколейного рельсового пути вдоль состава, по которому имеет возможность передвижения самоходная тележка с вышкой для приемосдатчика, что позволяет обеспечить качественную приемку пломб, люков и др., на нефтепереливных и других крытых вагонах в пунктах коммерческого осмотра, при закрепленном составе. Задача решена тем, что опора передвижной вышки для осмотра пломб на цистернах подвижно установлена на дополнительном узкоколейном рельсовом пути и выполнена в виде самоходной рамной тележки с приводом перемещения и с тормозным устройством, кабина выполнена с возможностью ее поворота приводом на 180°, снабжена переходным мостиком с возможностью его подъема и опускания посредством привода, передвижная рамная тележка снабжена устройством для предотвращения опрокидывания, представляющим собой четыре кронштейна с поворотными роликами, жестко закрепленных по бокам рамы передвижкой тележки, при этом поворотные ролики установлены с возможностью контакта с головкой рельса узкоколейного пути, передвижная рамная тележка дополнительно снабжена устройством для предотвращения самохода, выполненного в виде двух симметричных захватов с возможностью закрепления их к головкам узкоколейного рельсового пути и шарнирно укрепленных в своей средней части на жестких кронштейнах рамы передвижной тележки, противоположные концы захватов шарнирно соединены с траверсой, подвижно связанной посредством регулировочного винта, пружины и неподвижной гайки с рамой передвижной тележки. Подвижная вышка для осмотра пломб на цистернах отличается следующими признаками: опора башенной конструкции подвижно установлена на узкоколейном рельсовом пути и выполнена в виде самоходной передвижной рамной тележки с приводом перемещения и с тормозным устройством, кабина выполнена с возможностью ее поворота приводом на 180°, снабжена переходным мостиком с возможностью его подъема и опускания посредством привода. Передвижная рамная тележка снабжена устройством для предотвращения опрокидывания, представляющим собой четыре кронштейна с поворотными роликами, жестко укрепленных по бокам рамы передвижной тележки, при этом поворотные ролики установлены с возможностью контакта с головкой рельса узкоколейного пути. Передвижная рамная дележка дополнительно снабжена устройством для предотвращения самохода, выполненного в виде двух симметричных захватов с возможностью закрепления их к головкам узкоколейного рельсового пути и шарнирно укрепленных в своей средней части на жестких кронштейнах рамы передвижной тележки, противоположные концы захватов шарнирно соединены с траверсой, подвижно связанной посредством регулировочного винта, пружины и неподвижной гайки с рамой передвижной самоходной тележки. Причинно-следственная связь между совокупностью существенных признаков и техническим результатом заключается в следующем. Предложенная совокупность признаков, характеризующих изобретение обеспечивает качественный контроль наличия и целостного состояния пломб, люков и др. непосредственно вблизи глаз визуально и прикосновением руками приемосдатчика. Установка и укрепление металлической башенной конструкции передвижной вышки с лестницей на самоходной рамной тележке с электро или ручным тормозом позволяет приемосдатчику постоянно находиться в поворотной кабине, следуя вдоль всей длины состава без хождения по путям. При установке двух составов для коммерческого осмотра на параллельных путях приемосдатчик разворачивая кабину на 180° может последовательно или параллельно вести их осмотр. Переходный мостик с приводом подъема и опускания дает возможность опустить его прямо на крышу вагона или цистерны, пройти по нему приемосдатчику для осмотра пломб, люков, сохранности грузов и др. Для обеспечения безаварийной работы приемосдатчика самоходная рамная тележка с электро или ручным тормозом дополнительно оснащена аварийными устройствами от опрокидывания и самохода вышки на уклонах с мест выполнения работ. Таким образом достигается поставленная задача, заключающаяся в обеспечении качественной приемки пломб, люков, сохранности грузов и др. на нефтепереливных и других крытых вагонах приемосдатчиками в пунктах коммерческого осмотра при закрепленном составе с помощью специальной самоходной механизированной передвижной смотровой вышки. Сущность изобретения поясняется чертежами, где: на фиг. 1 общий вид передвижной вышки для осмотра пломб на цистернах; фиг. 2 тоже, вид А на аварийный тормоз; фиг. 3 тоже, разрез Б-Б. Передвижная вышка для осмотра пломб на цистернах включает самоходную передвижную рамную тележку 1 с приводом перемещения 2 и тормозным устройством 3, кабину 4 переходный мостик 5, привод подъема и опускания переходного мостика 6, раму 7 передвижной тележки 1, устройство для предотвращения опрокидывания 8, устройство для предотвращения самохода 9. Устройство для предотвращения опрокидывания 8 включает четыре кронштейна 10 с поворотными роликами 11. Устройство для предотвращения самохода 9 состоит из двух симметричных захватов 12, шарниров 13 и 14, кронштейнов 15, жестко укрепленных на раме 7 передвижной тележки 1, траверсы 16, регулировочного винта 17, пружины 18, неподвижной гайки 19, жестко укрепленной на раме 7. Башенная конструкция 20 с лестницей 21 и приводом поворота 22 кабины 4 укреплены на раме 7 самоходной тележки 1. Кабина 4 оснащена стойкой 23, с поворотным блоком 24, через который перекинут трос 25. Трос 25 одним концом закреплен к переходному мостику 5, а вторым соединяет с приводом подъема и опускания 6. Управление передвижной вышкой производится с пульта 26. Вся передвижная вышка установлена на рельсах 27 узкоколейного пути. 2 28383 Передвижная вышка для осмотра пломб на цистернах работает следующим образом. Перед началом работы передвижную вышку устанавливают на рельсах 27 узкоколейного рельсового пути. Приемосдатчик по лестнице 21 поднимается в кабину 4. С помощью пульта управления 26 производят растормаживание самоходной передвижной тележки 1 и включение привода перемещения 2, производят остановку передвижной вышки напротив люков цистерн, затормаживают ее электроили ручным тормозом 3, поворачивают кабину на 90° в сторону осматриваемого вагона, с помощью привода поворота 22, опускают переходный мостик 5 на крышу вагона. После этого приемосдатчик проходит по переходному мостику 5 непосредственно к люку или на крышу вагона, осматривает сохранность и целостность пломб визуально, прикасаясь к ним руками, возвращается обратно в ка бину 4, с помощью привода 6 поднимает переходной мостик 5, включает привод поворота 22, поворачивая кабину 4 на 90°, придав передвижной вышке транспортное положение. Далее приемосдатчик, находясь в кабине 4, переезжает для осмотра к следующему вагону и цикл повторяется. После окончания работ передвижная вышка возвращается в исходный пункт своего следования, закрепляется устройством для предотвращения самохода 9 во избежания аварии при неблагоприятных метеорологических условиях. Создание такой передвижной вышки исключает предварительный осмотр по сравнению с прототипом, так как приемосдатчик имеет возможность непосредственно в близости от глаз и с помощью прикосновения рук убедиться в целостности пломб, люков, сохранности перевозимых грузов, повреждениях вагонов и др., то есть выполнить более качественный осмотр в целом. Фиг. 1 3 28383 Фиг. 2 Фиг. 3 4 28383 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
