Муфта для передавання складного руху

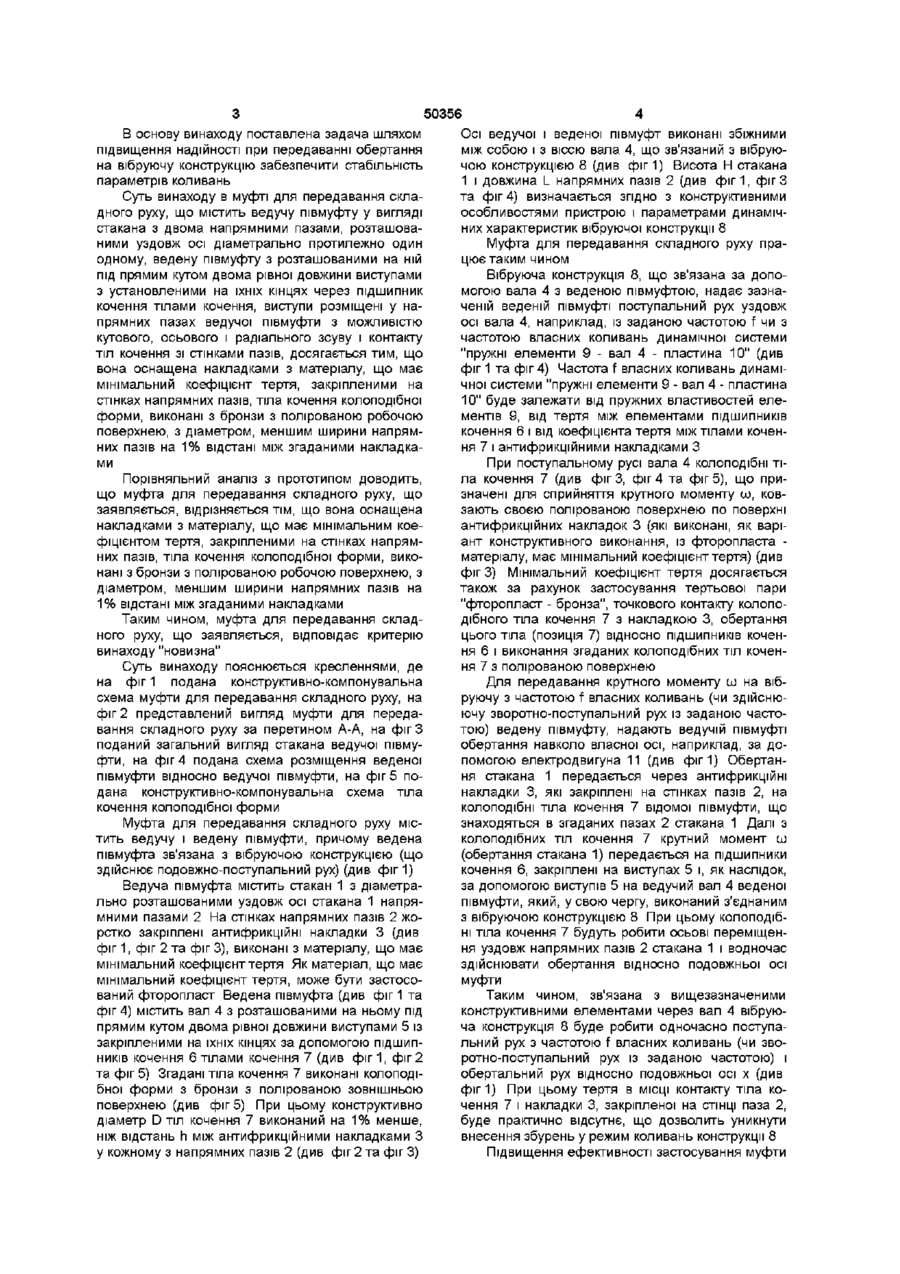

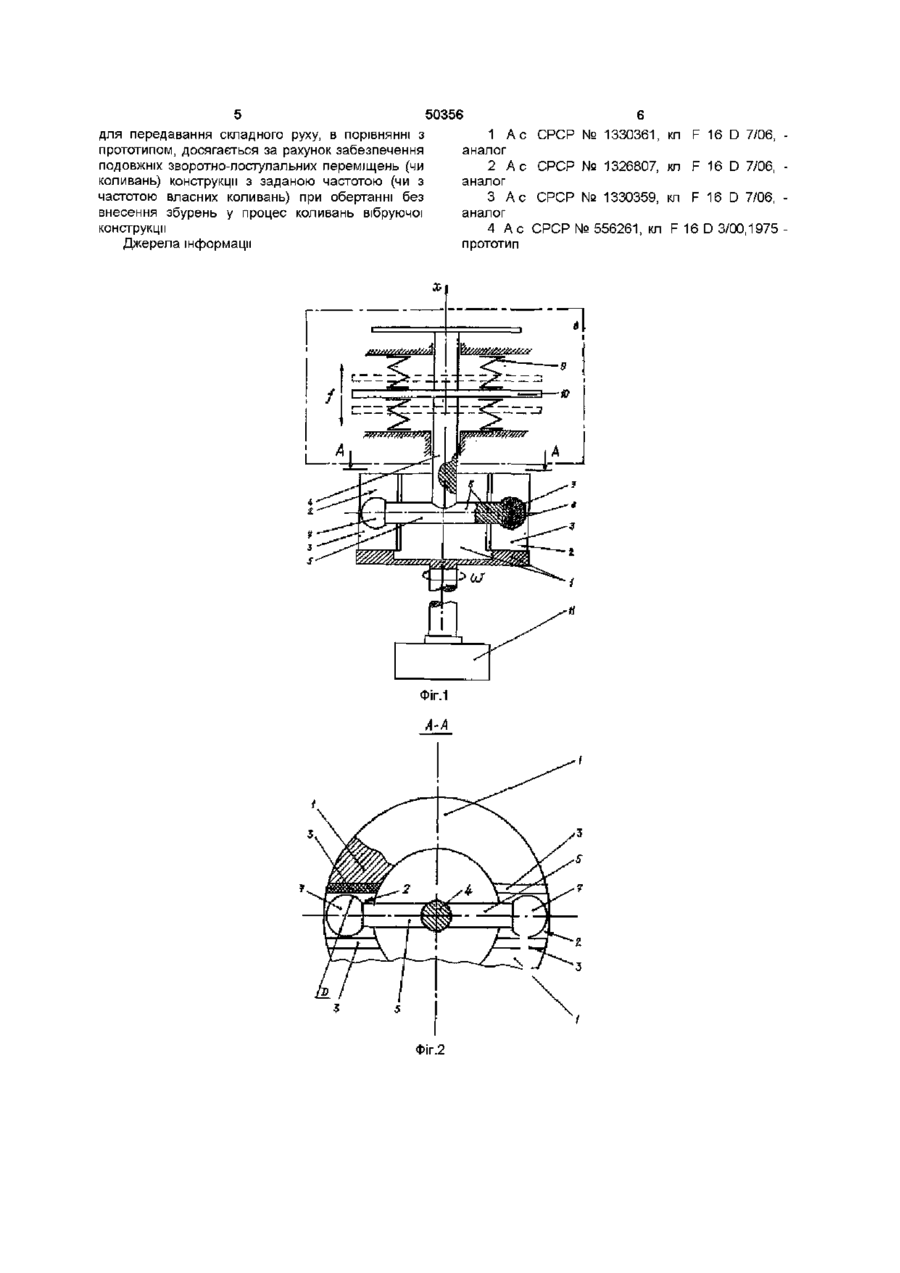

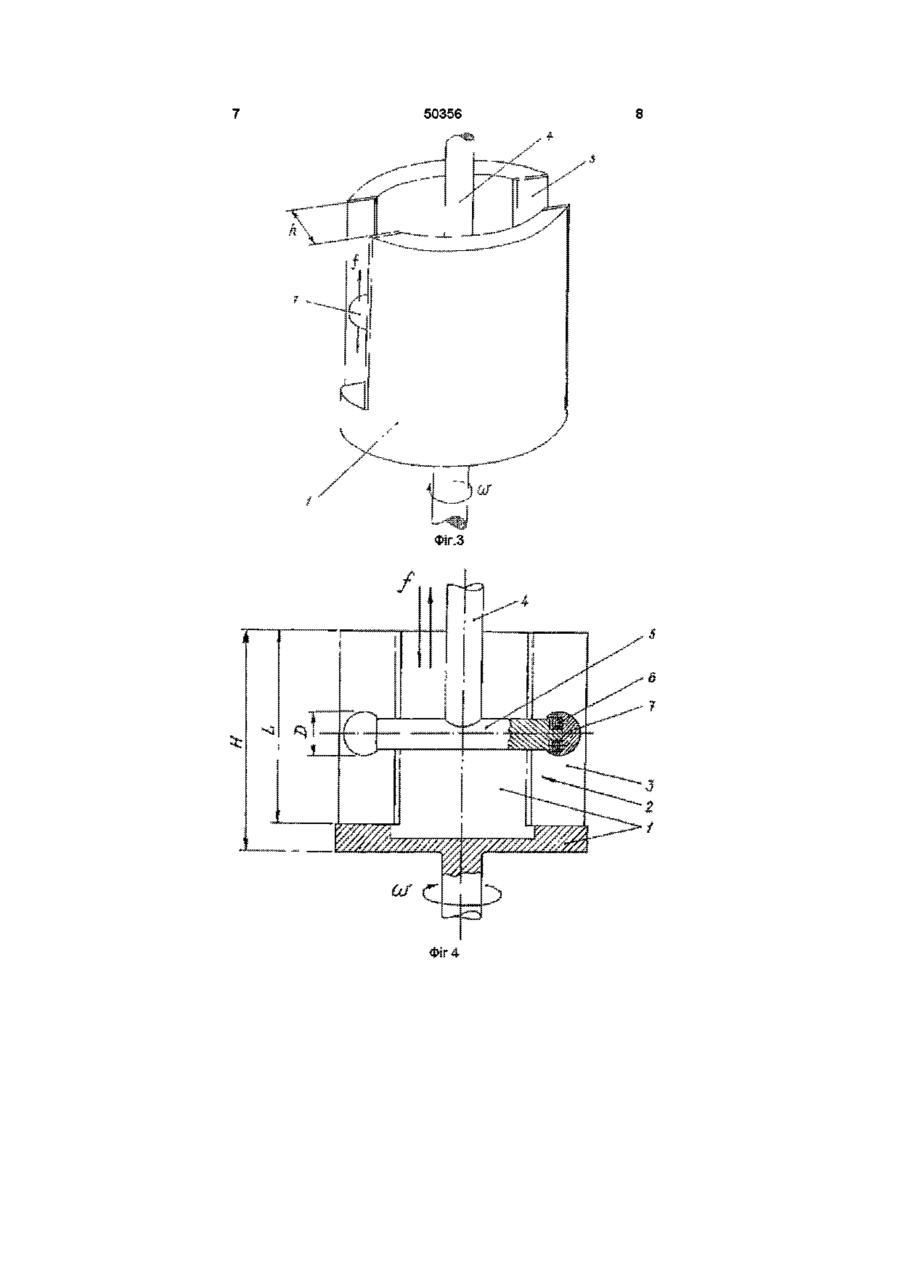

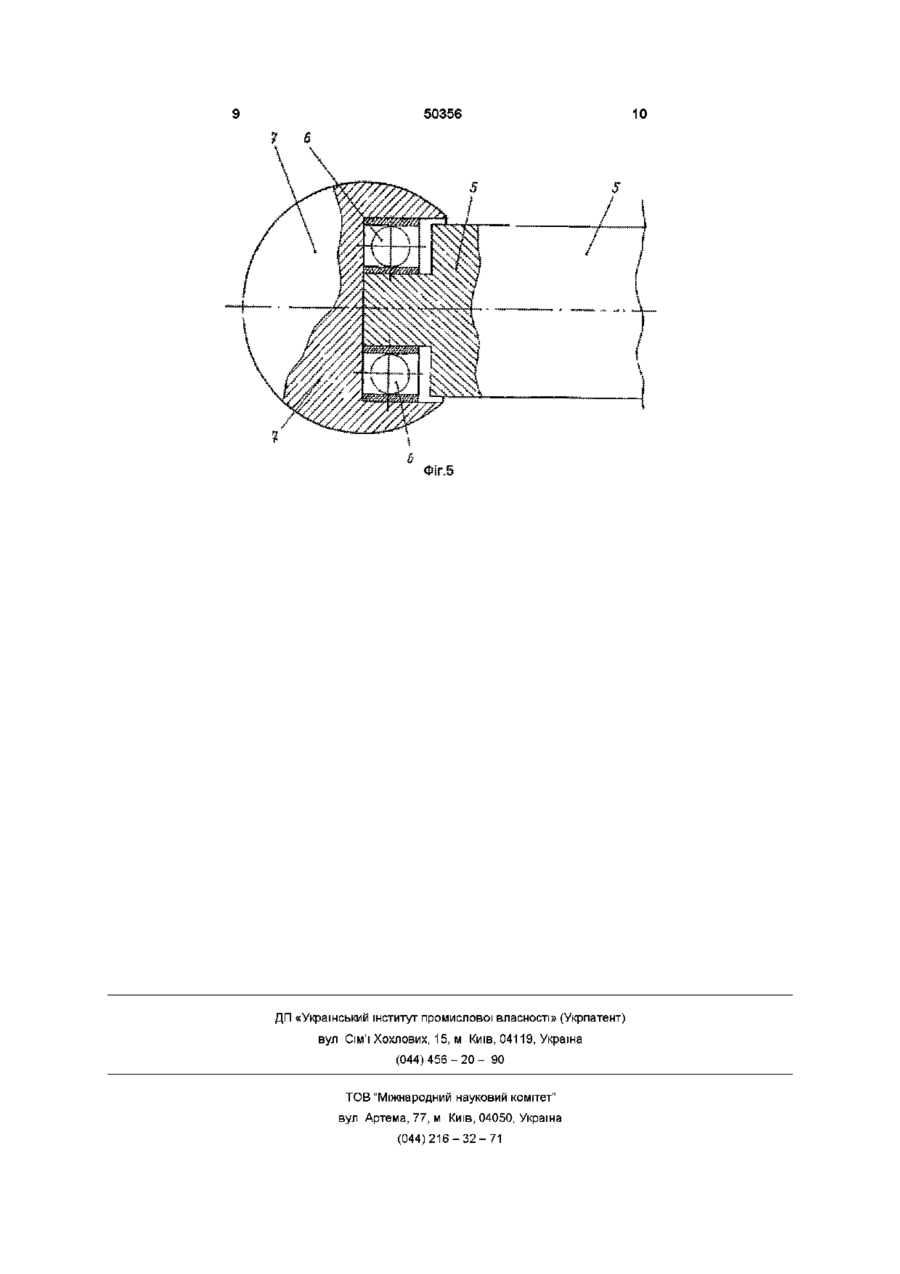

Муфта для передавання складного руху, що містить ведучу півмуфту у вигляді стакана з двома напрямними пазами, розташованими уздовж осі діаметрально протилежно один одному, ведену півмуфту з розташованими на ній під прямим кутом двома рівної довжини виступами з установленими на їхніх кінцях через підшипник кочення тілами кочення, виступи розміщені в напрямних пазах ведучої півмуфти з можливістю кутового, осьового і радіального зсуву і контакту тіл кочення зі стінками пазів, яка відрізняється тим, що вона оснащена накладками з матеріалу, що має мінімальний коефіцієнт тертя, закріпленими на стінках напрямних пазів, тіла кочення колоподібної форми виконані з бронзи з полірованою робочою поверхнею з діаметром, меншим ширини напрямних пазів на 1 % відстані між згаданими накладками Винахід відноситься до області машинобудування, зокрема, до вузлів і деталей машин, а саме, до муфт для передавання складного руху Винахід може застосовуватися в машинах, де необхідно сполучати одночасно обертальний рух одного вала з поступальним рухом іншого вала Технічне рішення може бути використане у формних та друкарських машинах поліграфічної галузі промисловості Відома муфта, що містить концентрично розташовані ведену і ведучу півмуфти, ведуча півмуфта при цьому виконана з'єднаною з ведучим валом, і диск з наскрізними дуговими пазами, закріплений на ведучому валу /1/ Недоліками відомої муфти для передавання складного руху є неможливість передавання обертання на вібруючу конструкцію без внесення збурень у режим коливань згаданої конструкції Відома муфта, що містить СПІВВІСНО розташовані ведучу і ведену півмуфти і натискний диск, з'єднані між собою тілами кочення, при цьому на торцях ведучої півмуфти виконані додаткові кільцеві доріжки 121 Недоліками відомої муфти для передавання складного руху є неможливість передавання обертання на вібруючу конструкцію без внесення збурень у режим коливань згаданої конструкції Відома муфта, що містить ведену півмуфту, ведучу півмуфту з закріпленими на ній упорами, поводок, розташований між згаданими півмуфтами, закріплений на ВІДОМІЙ півмуфті, ролик, розміщений на КІНЦІ важеля, при цьому ведуча півмуфта виконана у вигляді стакана, а ролик виконаний таким, що контактує з поверхнею згаданого стакана/3/ Недоліками відомої муфти для передавання складного руху є неможливість передавання обертання на вібруючу конструкцію без внесення збурень у режим коливань згаданої конструкції Найбільш близьким технічним рішенням, яке обрано за прототип, є муфта для передавання складного руху, що містить ведучу півмуфту у вигляді стакана з двома напрямними пазами, розташованими уздовж осі діаметрально протилежно один одному, ведену півмуфту з розташованими на ній під прямим кутом двома рівної довжини виступами з установленими на їхніх кінцях через підшипник кочення тілами кочення, виступи розміщені в напрямних пазах ведучої півмуфти з можливістю кутового, осьового і радіального зсуву і контакту тіл кочення зі стінками пазів/4/ Недоліками муфти для передавання складного руху, яка обрана за прототип, є неможливість передавання обертання на вібруючу конструкцію без внесення збурень у режим коливань згаданої конструкції (О ю СО О ю 50356 Осі ведучої і веденої півмуфт виконані збіжними між собою і з віссю вала 4, що зв'язаний з вібруючою конструкцією 8 (див фіг1) Висота Н стакана 1 і довжина L напрямних пазів 2 (див фіг1, фіг З та фіг 4) визначається згідно з конструктивними особливостями пристрою і параметрами динамічних характеристик вібруючої конструкції 8 Муфта для передавання складного руху працює таким чином Вібруюча конструкція 8, що зв'язана за допомогою вала 4 з веденою півмуфтою, надає зазначеній веденій півмуфті поступальний рух уздовж осі вала 4, наприклад, із заданою частотою f чи з частотою власних коливань динамічної системи "пружні елементи 9 - вал 4 - пластина 10" (див фіг 1 та фіг 4) Частота f власних коливань динамічної системи "пружні елементи 9 - вал 4 - пластина 10" буде залежати від пружних властивостей елементів 9, від тертя між елементами ПІДШИПНИКІВ кочення 6 і від коефіцієнта тертя між тілами кочення 7 і антифрикційними накладками З При поступальному русі вала 4 колоподібні тіла кочення 7 (див фіг 3, фіг 4 та фіг 5), що приПорівняльний аналіз з прототипом доводить, значені для сприйняття крутного моменту ш, ковщо муфта для передавання складного руху, що зають своєю полірованою поверхнею по поверхні заявляється, відрізняється тім, що вона оснащена антифрикційних накладок 3 (які виконані, як варінакладками з матеріалу, що має мінімальним коеант конструктивного виконання, із фторопласта фіцієнтом тертя, закріпленими на стінках напрямматеріалу, має мінімальний коефіцієнт тертя) (див них пазів, тіла кочення колоподібної форми, викофігЗ) Мінімальний коефіцієнт тертя досягається нані з бронзи з полірованою робочою поверхнею, з також за рахунок застосування тертьової пари діаметром, меншим ширини напрямних пазів на "фторопласт - бронза", точкового контакту колопо1% відстані між згаданими накладками дібного тіла кочення 7 з накладкою 3, обертання Таким чином, муфта для передавання складцього тіла (позиція 7) відносно ПІДШИПНИКІВ коченного руху, що заявляється, відповідає критерію ня 6 і виконання згаданих колоподібних тіл коченвинаходу "новизна" ня 7 з полірованою поверхнею Суть винаходу пояснюється кресленнями, де на фіг 1 подана конструктивно-компонувальна Для передавання крутного моменту ш на вібсхема муфти для передавання складного руху, на руючу з частотою f власних коливань (чи здійснюфіг 2 представлений вигляд муфти для передаючу зворотно-поступальний рух із заданою частовання складного руху за перетином А-А, на фіг З тою) ведену півмуфту, надають ведучій півмуфті поданий загальний вигляд стакана ведучої півмуобертання навколо власної осі, наприклад, за дофти, на фіг 4 подана схема розміщення веденої помогою електродвигуна 11 (див фіг1) Обертанпівмуфти відносно ведучої півмуфти, на фіг 5 поня стакана 1 передається через антифрикційні дана конструктивно-компонувальна схема тіла накладки 3, які закріплені на стінках пазів 2, на кочення колоподібної форми колоподібні тіла кочення 7 відомої півмуфти, що знаходяться в згаданих пазах 2 стакана 1 Далі з Муфта для передавання складного руху місколоподібних тіл кочення 7 крутний момент ш тить ведучу і ведену півмуфти, причому ведена (обертання стакана 1) передається на підшипники півмуфта зв'язана з вібруючою конструкцією (що кочення 6, закріплені на виступах 5 і, як наслідок, здійснює подовжно-поступальний рух) (див фіг 1) за допомогою виступів 5 на ведучий вал 4 веденої Ведуча півмуфта містить стакан 1 з діаметрапівмуфти, який, усвою чергу, виконаний з'єднаним льно розташованими уздовж осі стакана 1 напряз вібруючою конструкцією 8 При цьому колоподібмними пазами 2 На стінках напрямних пазів 2 жоні тіла кочення 7 будуть робити осьові переміщенрстко закріплені антифрикційні накладки 3 (див ня уздовж напрямних пазів 2 стакана 1 і водночас фіг 1, фіг 2 та фіг 3), виконані з матеріалу, що має здійснювати обертання відносно подовжньої осі мінімальний коефіцієнт тертя Як матеріал, що має муфти мінімальний коефіцієнт тертя, може бути застосований фторопласт Ведена півмуфта (див фіг 1 та Таким чином, зв'язана з вищезазначеними фіг 4) містить вал 4 з розташованими на ньому під конструктивними елементами через вал 4 вібруюпрямим кутом двома рівної довжини виступами 5 із ча конструкція 8 буде робити одночасно поступазакріпленими на їхніх кінцях за допомогою ПІДШИПльний рух з частотою f власних коливань (чи звоНИКІВ кочення 6 тілами кочення 7 (див фіг1, фіг 2 ротно-поступальний рух із заданою частотою) і та фіг 5) Згадані тіла кочення 7 виконані колоподіобертальний рух відносно подовжньої осі х (див бної форми з бронзи з полірованою зовнішньою фіг1) При цьому тертя в МІСЦІ контакту тіла коповерхнею (див фіг 5) При цьому конструктивно чення 7 і накладки 3, закріпленої на СТІНЦІ паза 2, діаметр D тіл кочення 7 виконаний на 1% менше, буде практично відсутнє, що дозволить уникнути ніж відстань h між антифрикційними накладками З внесення збурень у режим коливань конструкції 8 у кожному з напрямних пазів 2 (див фіг 2 та фіг 3) Підвищення ефективності застосування муфти В основу винаходу поставлена задача шляхом підвищення надійності при передаванні обертання на вібруючу конструкцію забезпечити стабільність параметрів коливань Суть винаходу в муфті для передавання складного руху, що містить ведучу півмуфту у вигляді стакана з двома напрямними пазами, розташованими уздовж осі діаметрально протилежно один одному, ведену півмуфту з розташованими на ній під прямим кутом двома рівної довжини виступами з установленими на їхніх кінцях через підшипник кочення тілами кочення, виступи розміщені у напрямних пазах ведучої півмуфти з можливістю кутового, осьового і радіального зсуву і контакту тіл кочення зі стінками пазів, досягається тим, що вона оснащена накладками з матеріалу, що має мінімальний коефіцієнт тертя, закріпленими на стінках напрямних пазів, тіла кочення колоподібної форми, виконані з бронзи з полірованою робочою поверхнею, з діаметром, меншим ширини напрямних пазів на 1% відстані між згаданими накладками 50356 для передавання складного руху, в порівнянні з прототипом, досягається за рахунок забезпечення подовжніх зворотно-поступальних переміщень (чи коливань) конструкції з заданою частотою (чи з частотою власних коливань) при обертанні без внесення збурень у процес коливань вібруючої конструкції Джерела інформації Фіг.2 6 СРСР № 1330361, кл F 16 D 7/06, 1 Ас аналог 2 А с СРСР № 1326807, кл F 16 D 7/06, аналог 3 А с СРСР № 1330359, кл F 16 D 7/06, аналог 4 А с СРСР № 556261, кл F 16 D 3/00,1975 прототип 50356 50356 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
