Пристрій для обмолоту сільськогосподарських культур на корені

Номер патенту: 70635

Опубліковано: 25.06.2012

Автор: Малюта Сергій Іванович

Завантажити PDF файл.

Формула / Реферат

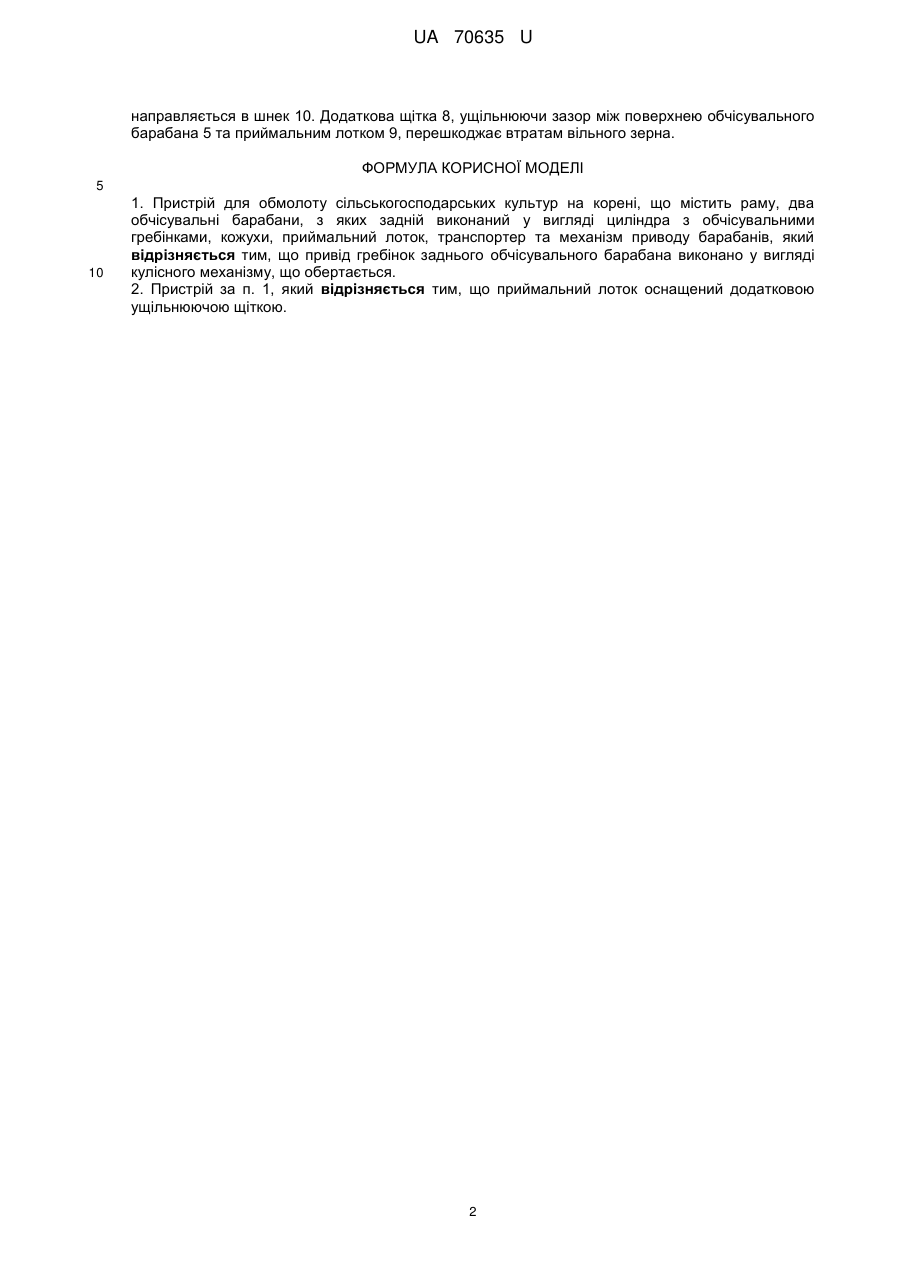

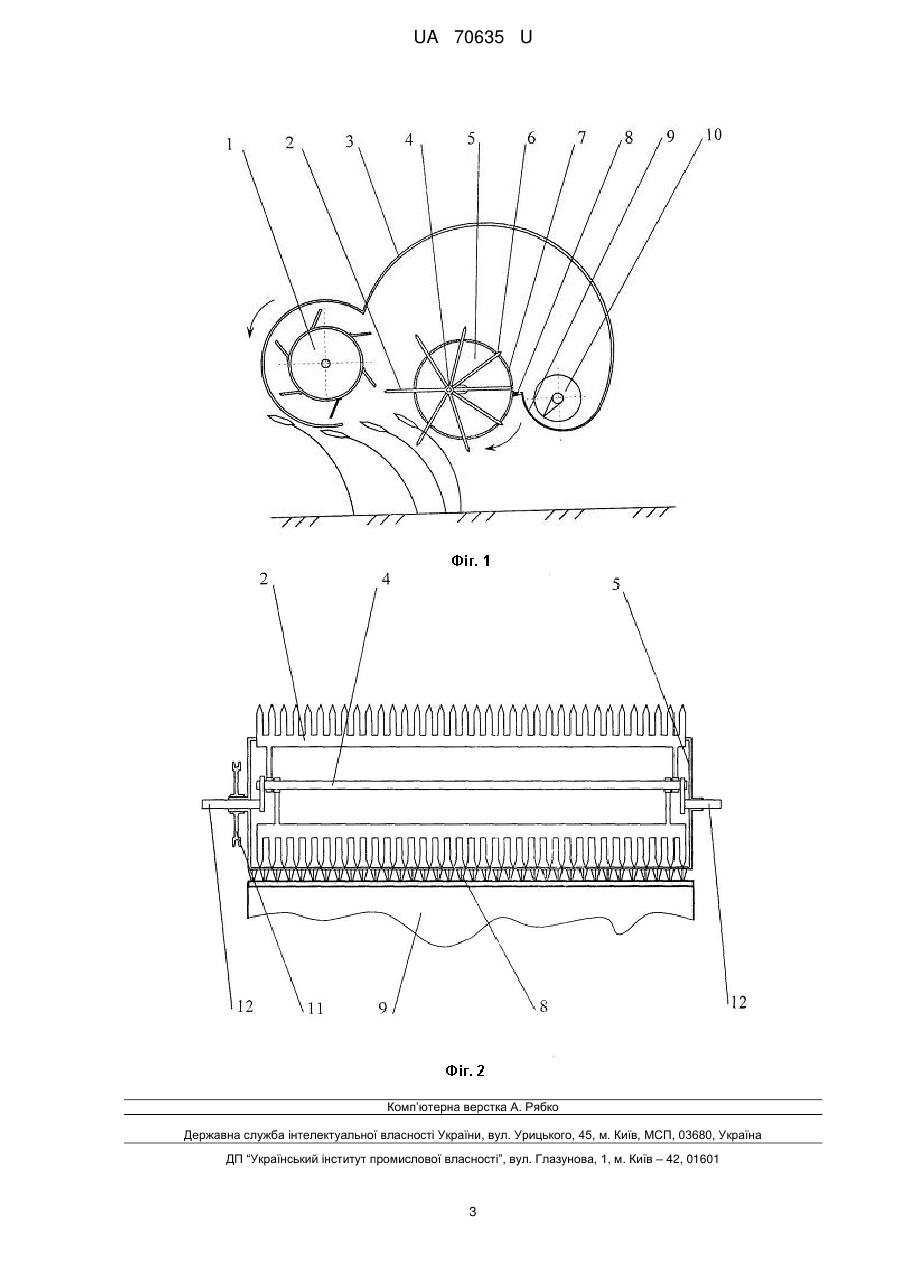

1. Пристрій для обмолоту сільськогосподарських культур на корені, що містить раму, два обчісувальні барабани, з яких задній виконаний у вигляді циліндра з обчісувальними гребінками, кожухи, приймальний лоток, транспортер та механізм приводу барабанів, який відрізняється тим, що привід гребінок заднього обчісувального барабана виконано у вигляді кулісного механізму, що обертається.

2. Пристрій за п. 1, який відрізняється тим, що приймальний лоток оcнащений додатковою ущільнюючою щіткою.

Текст

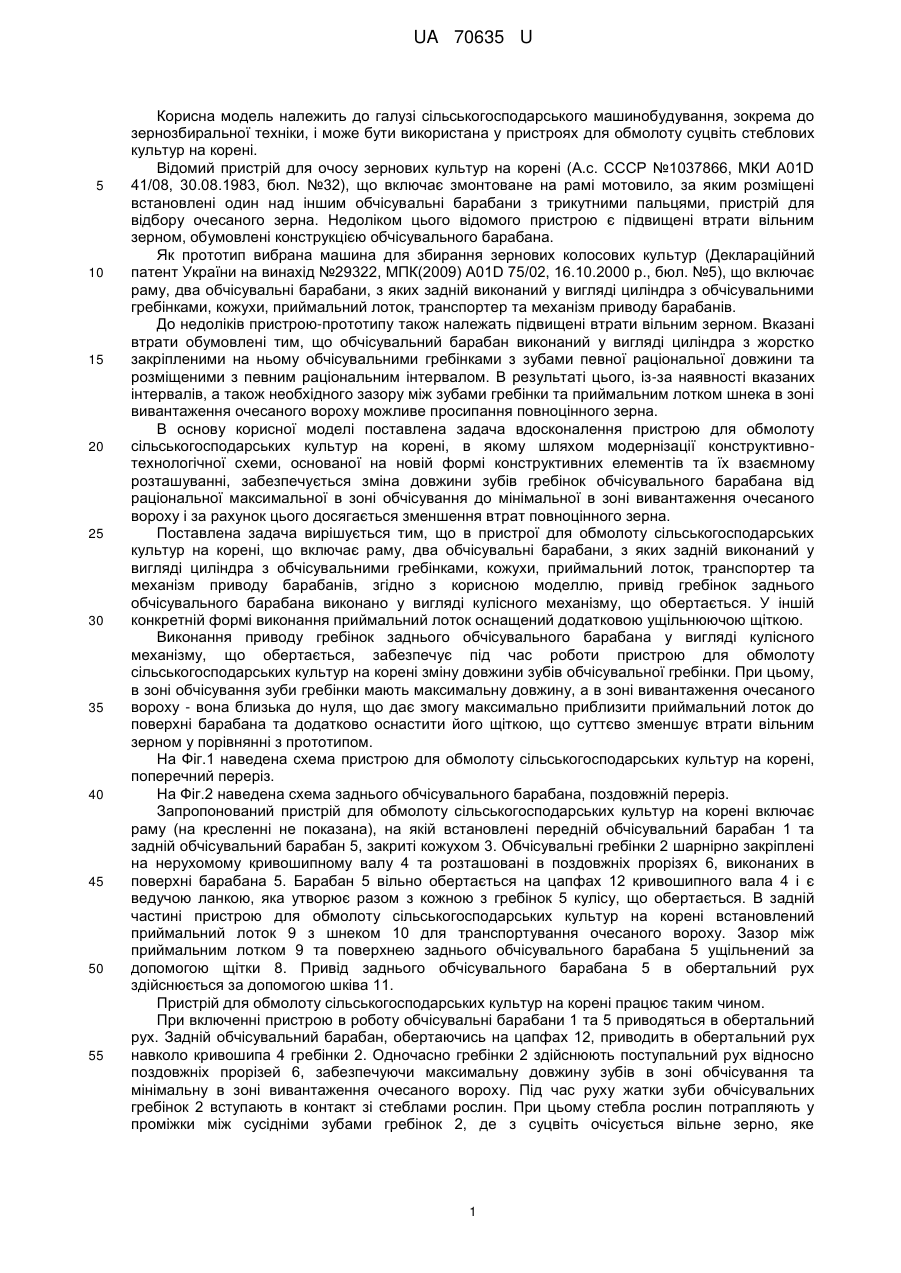

Реферат: UA 70635 U UA 70635 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до зернозбиральної техніки, і може бути використана у пристроях для обмолоту суцвіть стеблових культур на корені. Відомий пристрій для очосу зернових культур на корені (А.с. СССР №1037866, МКИ А01D 41/08, 30.08.1983, бюл. №32), що включає змонтоване на рамі мотовило, за яким розміщені встановлені один над іншим обчісувальні барабани з трикутними пальцями, пристрій для відбору очесаного зерна. Недоліком цього відомого пристрою є підвищені втрати вільним зерном, обумовлені конструкцією обчісувального барабана. Як прототип вибрана машина для збирання зернових колосових культур (Деклараційний патент України на винахід №29322, МПК(2009) А01D 75/02, 16.10.2000 р., бюл. №5), що включає раму, два обчісувальні барабани, з яких задній виконаний у вигляді циліндра з обчісувальними гребінками, кожухи, приймальний лоток, транспортер та механізм приводу барабанів. До недоліків пристрою-прототипу також належать підвищені втрати вільним зерном. Вказані втрати обумовлені тим, що обчісувальний барабан виконаний у вигляді циліндра з жорстко закріпленими на ньому обчісувальними гребінками з зубами певної раціональної довжини та розміщеними з певним раціональним інтервалом. В результаті цього, із-за наявності вказаних інтервалів, а також необхідного зазору між зубами гребінки та приймальним лотком шнека в зоні вивантаження очесаного вороху можливе просипання повноцінного зерна. В основу корисної моделі поставлена задача вдосконалення пристрою для обмолоту сільськогосподарських культур на корені, в якому шляхом модернізації конструктивнотехнологічної схеми, основаної на новій формі конструктивних елементів та їх взаємному розташуванні, забезпечується зміна довжини зубів гребінок обчісувального барабана від раціональної максимальної в зоні обчісування до мінімальної в зоні вивантаження очесаного вороху і за рахунок цього досягається зменшення втрат повноцінного зерна. Поставлена задача вирішується тим, що в пристрої для обмолоту сільськогосподарських культур на корені, що включає раму, два обчісувальні барабани, з яких задній виконаний у вигляді циліндра з обчісувальними гребінками, кожухи, приймальний лоток, транспортер та механізм приводу барабанів, згідно з корисною моделлю, привід гребінок заднього обчісувального барабана виконано у вигляді кулісного механізму, що обертається. У іншій конкретній формі виконання приймальний лоток оснащений додатковою ущільнюючою щіткою. Виконання приводу гребінок заднього обчісувального барабана у вигляді кулісного механізму, що обертається, забезпечує під час роботи пристрою для обмолоту сільськогосподарських культур на корені зміну довжини зубів обчісувальної гребінки. При цьому, в зоні обчісування зуби гребінки мають максимальну довжину, а в зоні вивантаження очесаного вороху - вона близька до нуля, що дає змогу максимально приблизити приймальний лоток до поверхні барабана та додатково оснастити його щіткою, що суттєво зменшує втрати вільним зерном у порівнянні з прототипом. На Фіг.1 наведена схема пристрою для обмолоту сільськогосподарських культур на корені, поперечний переріз. На Фіг.2 наведена схема заднього обчісувального барабана, поздовжній переріз. Запропонований пристрій для обмолоту сільськогосподарських культур на корені включає раму (на кресленні не показана), на якій встановлені передній обчісувальний барабан 1 та задній обчісувальний барабан 5, закриті кожухом 3. Обчісувальні гребінки 2 шарнірно закріплені на нерухомому кривошипному валу 4 та розташовані в поздовжніх прорізях 6, виконаних в поверхні барабана 5. Барабан 5 вільно обертається на цапфах 12 кривошипного вала 4 і є ведучою ланкою, яка утворює разом з кожною з гребінок 5 кулісу, що обертається. В задній частині пристрою для обмолоту сільськогосподарських культур на корені встановлений приймальний лоток 9 з шнеком 10 для транспортування очесаного вороху. Зазор між приймальним лотком 9 та поверхнею заднього обчісувального барабана 5 ущільнений за допомогою щітки 8. Привід заднього обчісувального барабана 5 в обертальний рух здійснюється за допомогою шківа 11. Пристрій для обмолоту сільськогосподарських культур на корені працює таким чином. При включенні пристрою в роботу обчісувальні барабани 1 та 5 приводяться в обертальний рух. Задній обчісувальний барабан, обертаючись на цапфах 12, приводить в обертальний рух навколо кривошипа 4 гребінки 2. Одночасно гребінки 2 здійснюють поступальний рух відносно поздовжніх прорізей 6, забезпечуючи максимальну довжину зубів в зоні обчісування та мінімальну в зоні вивантаження очесаного вороху. Під час руху жатки зуби обчісувальних гребінок 2 вступають в контакт зі стеблами рослин. При цьому стебла рослин потрапляють у проміжки між сусідніми зубами гребінок 2, де з суцвіть очісується вільне зерно, яке 1 UA 70635 U направляється в шнек 10. Додаткова щітка 8, ущільнюючи зазор між поверхнею обчісувального барабана 5 та приймальним лотком 9, перешкоджає втратам вільного зерна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Пристрій для обмолоту сільськогосподарських культур на корені, що містить раму, два обчісувальні барабани, з яких задній виконаний у вигляді циліндра з обчісувальними гребінками, кожухи, приймальний лоток, транспортер та механізм приводу барабанів, який відрізняється тим, що привід гребінок заднього обчісувального барабана виконано у вигляді кулісного механізму, що обертається. 2. Пристрій за п. 1, який відрізняється тим, що приймальний лоток оcнащений додатковою ущільнюючою щіткою. 2 UA 70635 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Unit for threshing standing farm crops

Автори англійською

Maliuta Serhii Ivanovych

Назва патенту російською

Устройство для обмолота сельскохозяйственных культур на корню

Автори російською

Малюта Сергей Иванович

МПК / Мітки

МПК: A01D 41/08

Мітки: пристрій, сільськогосподарських, корені, обмолоту, культур
