Машина для очищення зерна

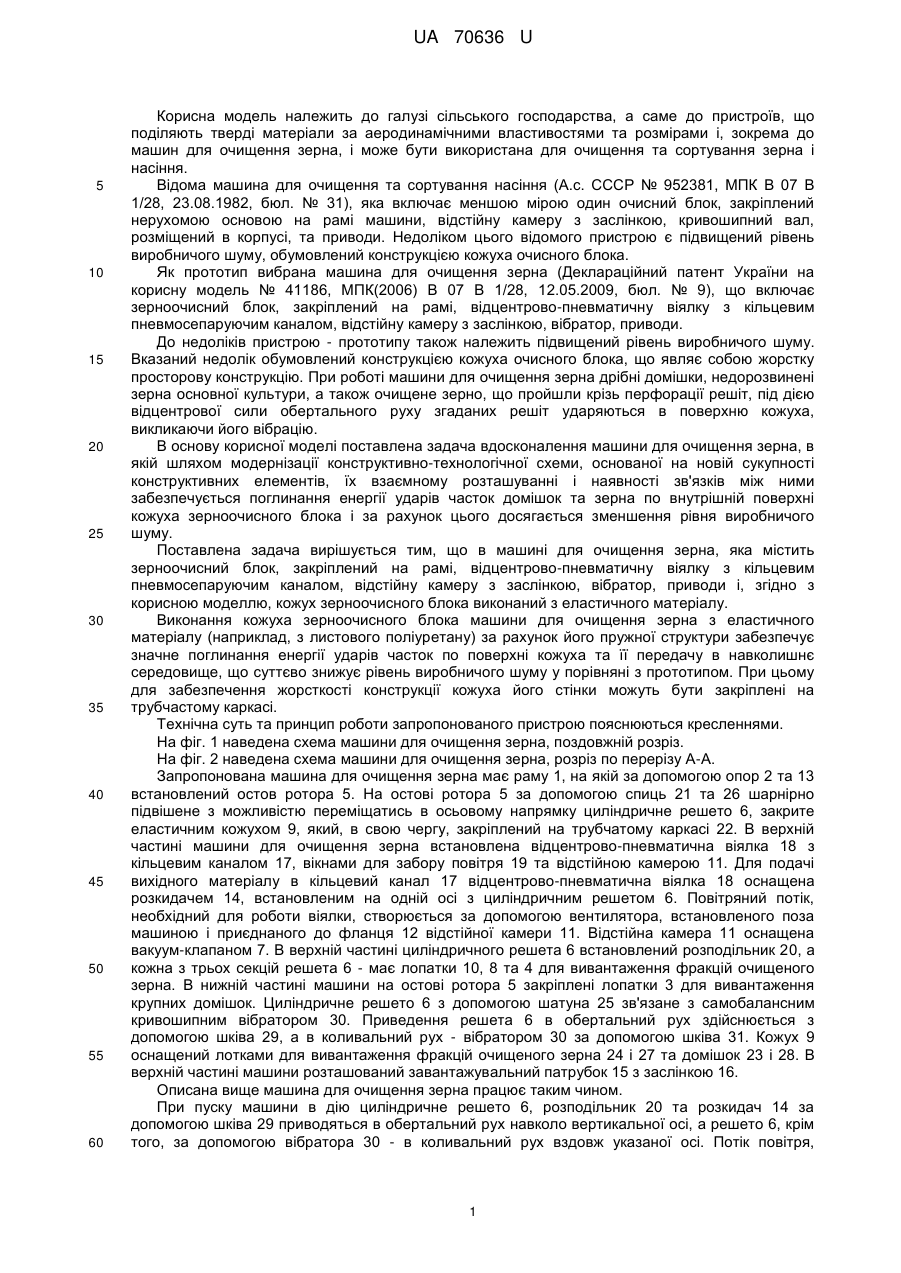

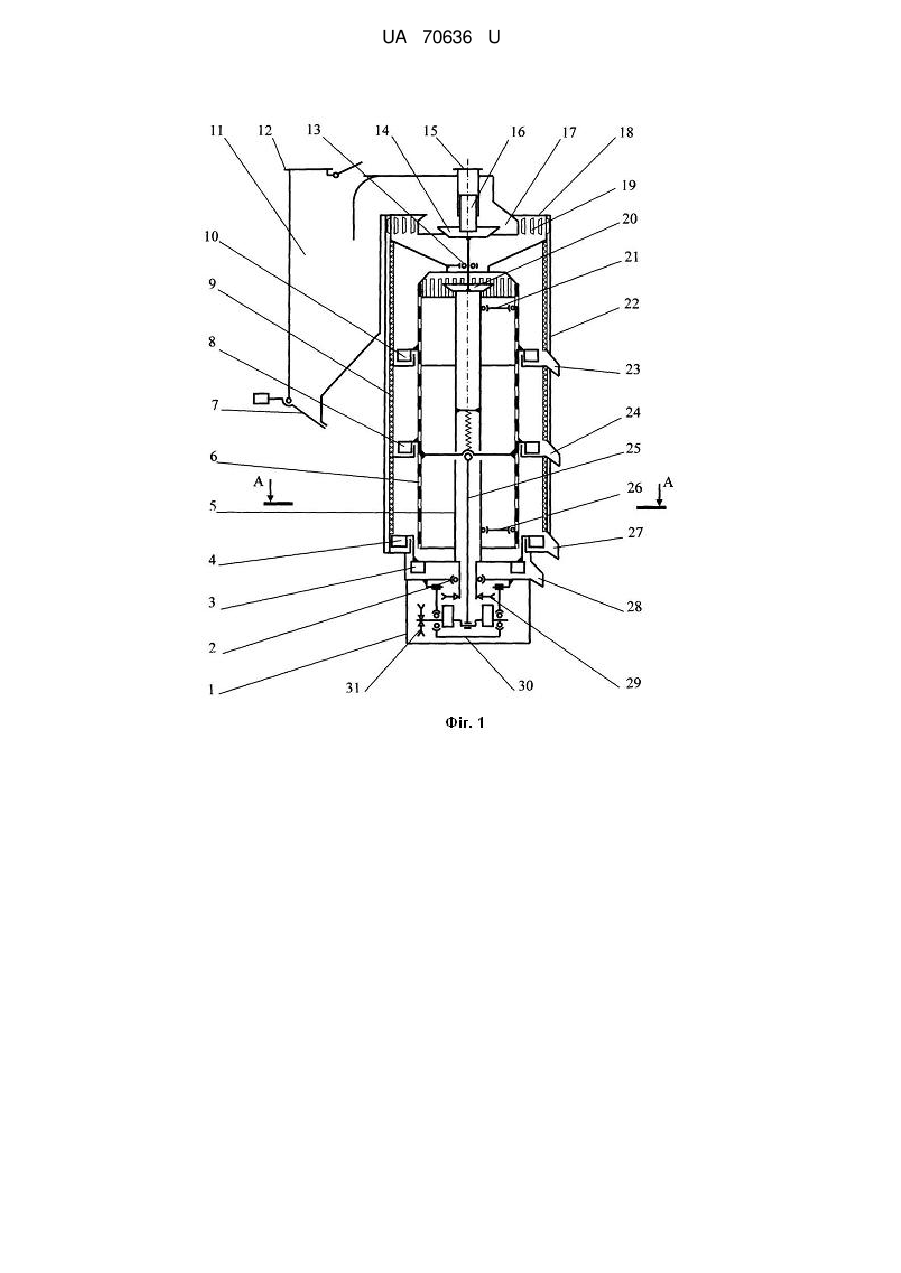

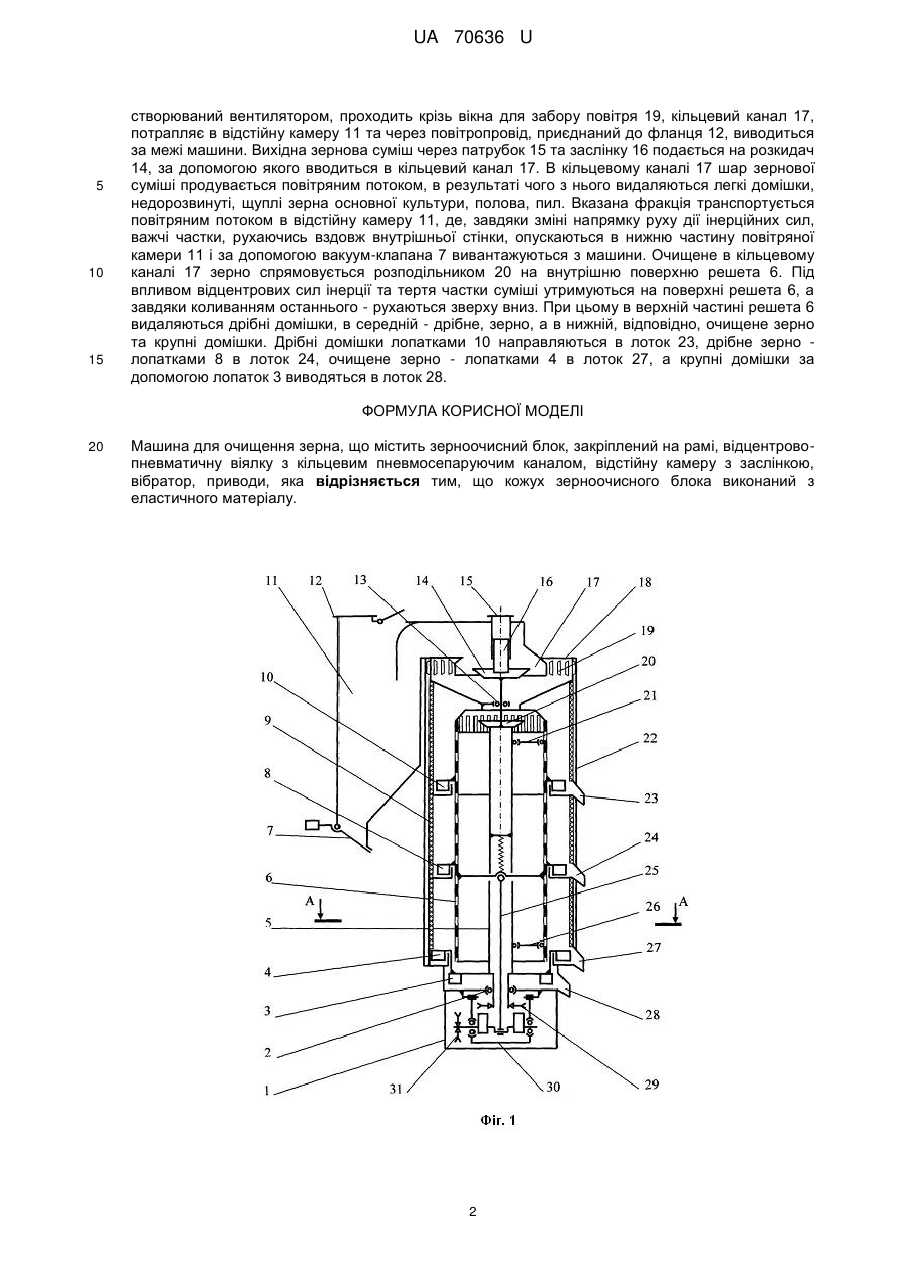

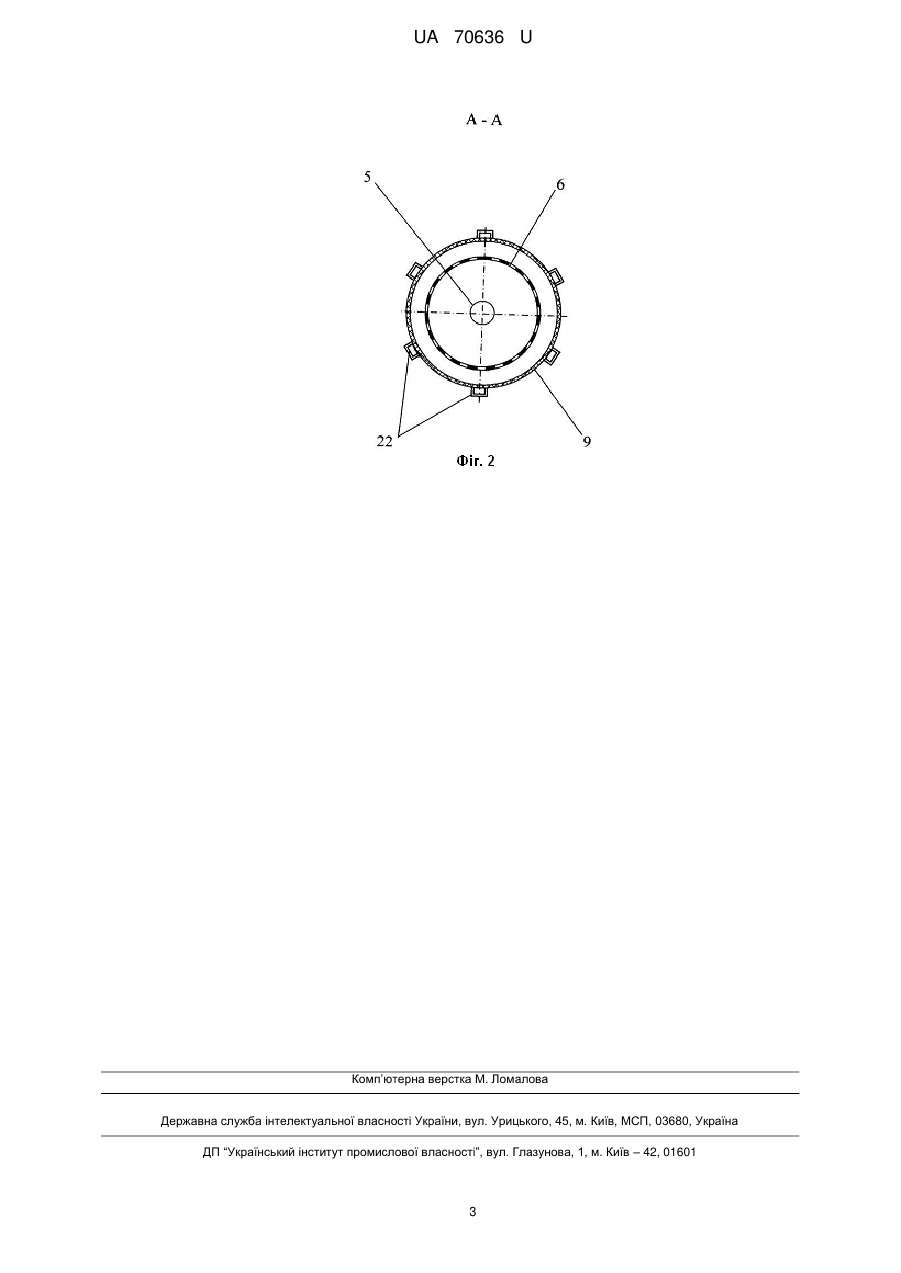

Реферат: UA 70636 U UA 70636 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, а саме до пристроїв, що поділяють тверді матеріали за аеродинамічними властивостями та розмірами і, зокрема до машин для очищення зерна, і може бути використана для очищення та сортування зерна і насіння. Відома машина для очищення та сортування насіння (А.с. СССР № 952381, МПК В 07 В 1/28, 23.08.1982, бюл. № 31), яка включає меншою мірою один очисний блок, закріплений нерухомою основою на рамі машини, відстійну камеру з заслінкою, кривошипний вал, розміщений в корпусі, та приводи. Недоліком цього відомого пристрою є підвищений рівень виробничого шуму, обумовлений конструкцією кожуха очисного блока. Як прототип вибрана машина для очищення зерна (Деклараційний патент України на корисну модель № 41186, МПК(2006) В 07 В 1/28, 12.05.2009, бюл. № 9), що включає зерноочисний блок, закріплений на рамі, відцентрово-пневматичну віялку з кільцевим пневмосепаруючим каналом, відстійну камеру з заслінкою, вібратор, приводи. До недоліків пристрою - прототипу також належить підвищений рівень виробничого шуму. Вказаний недолік обумовлений конструкцією кожуха очисного блока, що являє собою жорстку просторову конструкцію. При роботі машини для очищення зерна дрібні домішки, недорозвинені зерна основної культури, а також очищене зерно, що пройшли крізь перфорації решіт, під дією відцентрової сили обертального руху згаданих решіт ударяються в поверхню кожуха, викликаючи його вібрацію. В основу корисної моделі поставлена задача вдосконалення машини для очищення зерна, в якій шляхом модернізації конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними забезпечується поглинання енергії ударів часток домішок та зерна по внутрішній поверхні кожуха зерноочисного блока і за рахунок цього досягається зменшення рівня виробничого шуму. Поставлена задача вирішується тим, що в машині для очищення зерна, яка містить зерноочисний блок, закріплений на рамі, відцентрово-пневматичну віялку з кільцевим пневмосепаруючим каналом, відстійну камеру з заслінкою, вібратор, приводи і, згідно з корисною моделлю, кожух зерноочисного блока виконаний з еластичного матеріалу. Виконання кожуха зерноочисного блока машини для очищення зерна з еластичного матеріалу (наприклад, з листового поліуретану) за рахунок його пружної структури забезпечує значне поглинання енергії ударів часток по поверхні кожуха та її передачу в навколишнє середовище, що суттєво знижує рівень виробничого шуму у порівняні з прототипом. При цьому для забезпечення жорсткості конструкції кожуха його стінки можуть бути закріплені на трубчастому каркасі. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленнями. На фіг. 1 наведена схема машини для очищення зерна, поздовжній розріз. На фіг. 2 наведена схема машини для очищення зерна, розріз по перерізу А-А. Запропонована машина для очищення зерна має раму 1, на якій за допомогою опор 2 та 13 встановлений остов ротора 5. На остові ротора 5 за допомогою спиць 21 та 26 шарнірно підвішене з можливістю переміщатись в осьовому напрямку циліндричне решето 6, закрите еластичним кожухом 9, який, в свою чергу, закріплений на трубчатому каркасі 22. В верхній частині машини для очищення зерна встановлена відцентрово-пневматична віялка 18 з кільцевим каналом 17, вікнами для забору повітря 19 та відстійною камерою 11. Для подачі вихідного матеріалу в кільцевий канал 17 відцентрово-пневматична віялка 18 оснащена розкидачем 14, встановленим на одній осі з циліндричним решетом 6. Повітряний потік, необхідний для роботи віялки, створюється за допомогою вентилятора, встановленого поза машиною і приєднаного до фланця 12 відстійної камери 11. Відстійна камера 11 оснащена вакуум-клапаном 7. В верхній частині циліндричного решета 6 встановлений розподільник 20, а кожна з трьох секцій решета 6 - має лопатки 10, 8 та 4 для вивантаження фракцій очищеного зерна. В нижній частині машини на остові ротора 5 закріплені лопатки 3 для вивантаження крупних домішок. Циліндричне решето 6 з допомогою шатуна 25 зв'язане з самобалансним кривошипним вібратором 30. Приведення решета 6 в обертальний рух здійснюється з допомогою шківа 29, а в коливальний рух - вібратором 30 за допомогою шківа 31. Кожух 9 оснащений лотками для вивантаження фракцій очищеного зерна 24 і 27 та домішок 23 і 28. В верхній частині машини розташований завантажувальний патрубок 15 з заслінкою 16. Описана вище машина для очищення зерна працює таким чином. При пуску машини в дію циліндричне решето 6, розподільник 20 та розкидач 14 за допомогою шківа 29 приводяться в обертальний рух навколо вертикальної осі, а решето 6, крім того, за допомогою вібратора 30 - в коливальний рух вздовж указаної осі. Потік повітря, 1 UA 70636 U 5 10 15 створюваний вентилятором, проходить крізь вікна для забору повітря 19, кільцевий канал 17, потрапляє в відстійну камеру 11 та через повітропровід, приєднаний до фланця 12, виводиться за межі машини. Вихідна зернова суміш через патрубок 15 та заслінку 16 подається на розкидач 14, за допомогою якого вводиться в кільцевий канал 17. В кільцевому каналі 17 шар зернової суміші продувається повітряним потоком, в результаті чого з нього видаляються легкі домішки, недорозвинуті, щуплі зерна основної культури, полова, пил. Вказана фракція транспортується повітряним потоком в відстійну камеру 11, де, завдяки зміні напрямку руху дії інерційних сил, важчі частки, рухаючись вздовж внутрішньої стінки, опускаються в нижню частину повітряної камери 11 і за допомогою вакуум-клапана 7 вивантажуються з машини. Очищене в кільцевому каналі 17 зерно спрямовується розподільником 20 на внутрішню поверхню решета 6. Під впливом відцентрових сил інерції та тертя частки суміші утримуються на поверхні решета 6, а завдяки коливанням останнього - рухаються зверху вниз. При цьому в верхній частині решета 6 видаляються дрібні домішки, в середній - дрібне, зерно, а в нижній, відповідно, очищене зерно та крупні домішки. Дрібні домішки лопатками 10 направляються в лоток 23, дрібне зерно лопатками 8 в лоток 24, очищене зерно - лопатками 4 в лоток 27, а крупні домішки за допомогою лопаток 3 виводяться в лоток 28. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Машина для очищення зерна, що містить зерноочисний блок, закріплений на рамі, відцентровопневматичну віялку з кільцевим пневмосепаруючим каналом, відстійну камеру з заслінкою, вібратор, приводи, яка відрізняється тим, що кожух зерноочисного блока виконаний з еластичного матеріалу. 2 UA 70636 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
