Конусний подрібнювач насіння олійних культур

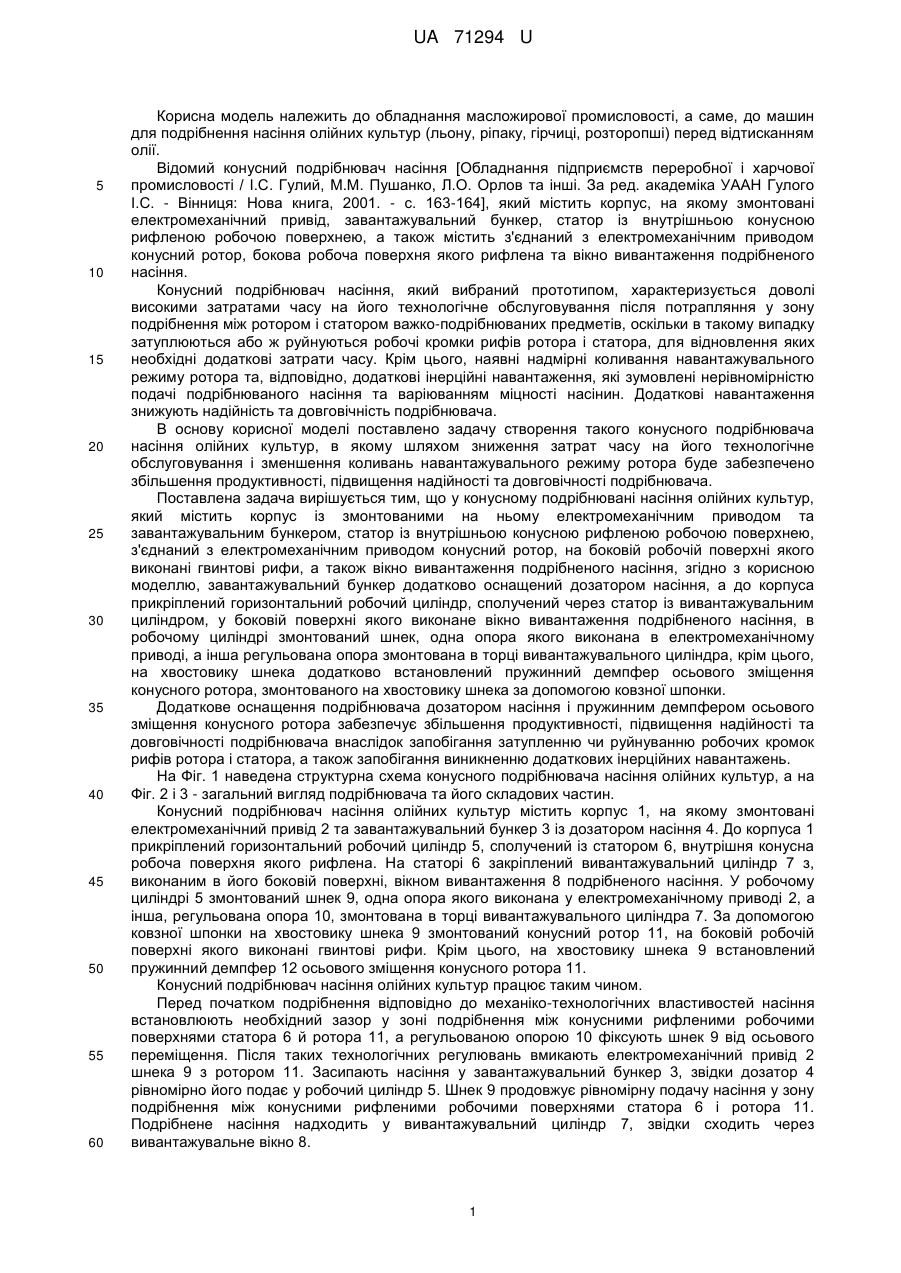

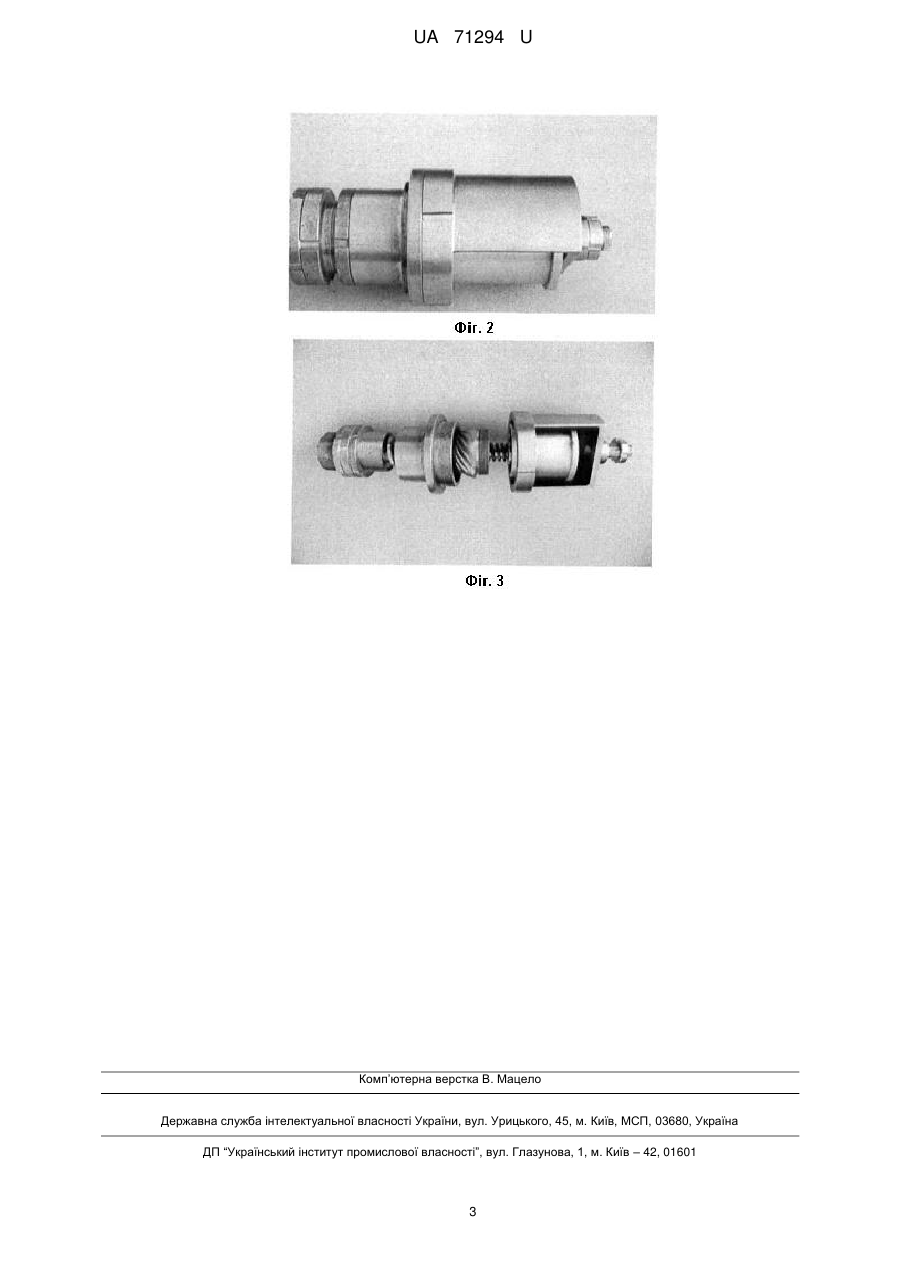

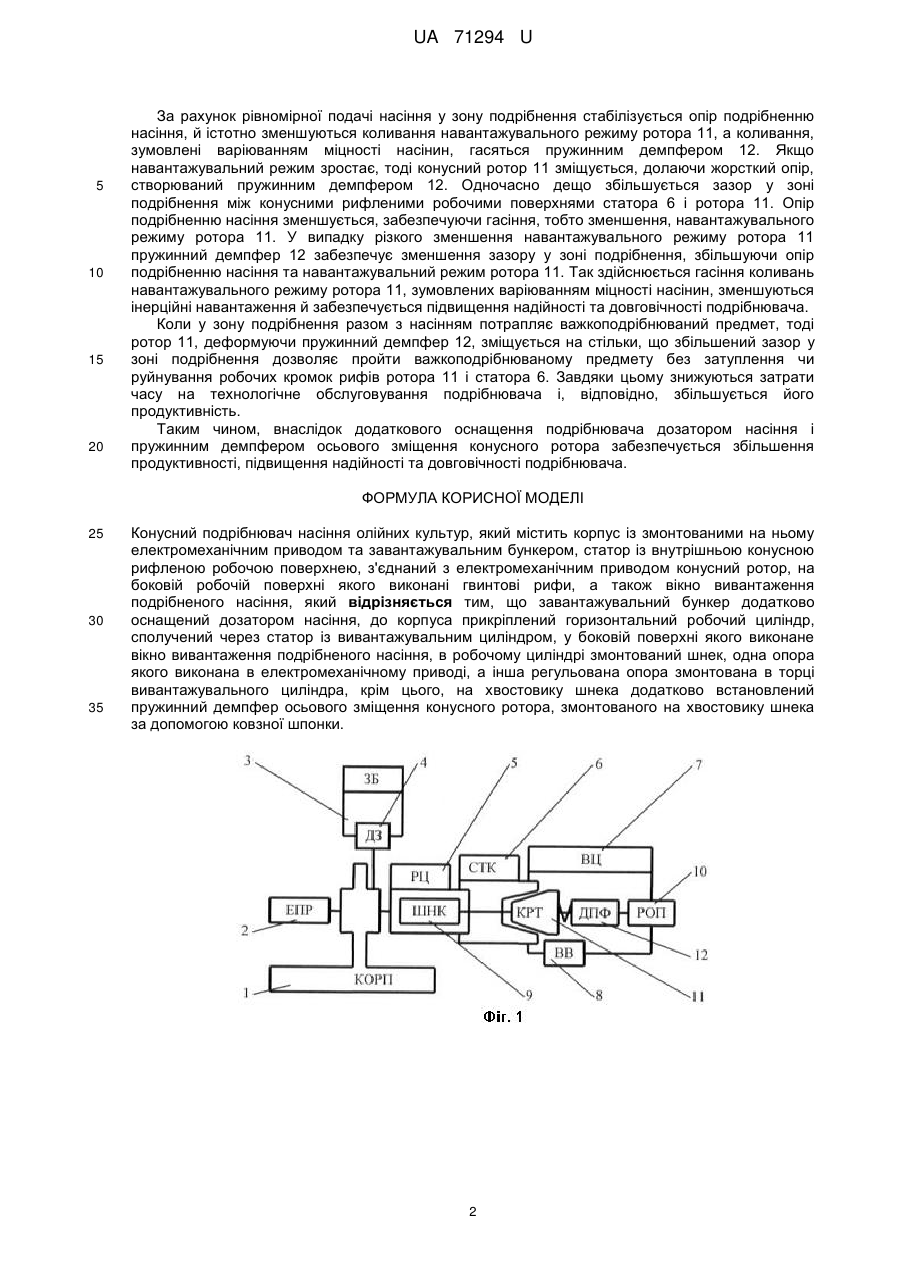

Реферат: UA 71294 U UA 71294 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання масложирової промисловості, а саме, до машин для подрібнення насіння олійних культур (льону, ріпаку, гірчиці, розторопші) перед відтисканням олії. Відомий конусний подрібнювач насіння [Обладнання підприємств переробної і харчової промисловості / І.С. Гулий, М.М. Пушанко, Л.О. Орлов та інші. За ред. академіка УААН Гулого І.С. - Вінниця: Нова книга, 2001. - с. 163-164], який містить корпус, на якому змонтовані електромеханічний привід, завантажувальний бункер, статор із внутрішньою конусною рифленою робочою поверхнею, а також містить з'єднаний з електромеханічним приводом конусний ротор, бокова робоча поверхня якого рифлена та вікно вивантаження подрібненого насіння. Конусний подрібнювач насіння, який вибраний прототипом, характеризується доволі високими затратами часу на його технологічне обслуговування після потрапляння у зону подрібнення між ротором і статором важко-подрібнюваних предметів, оскільки в такому випадку затуплюються або ж руйнуються робочі кромки рифів ротора і статора, для відновлення яких необхідні додаткові затрати часу. Крім цього, наявні надмірні коливання навантажувального режиму ротора та, відповідно, додаткові інерційні навантаження, які зумовлені нерівномірністю подачі подрібнюваного насіння та варіюванням міцності насінин. Додаткові навантаження знижують надійність та довговічність подрібнювача. В основу корисної моделі поставлено задачу створення такого конусного подрібнювача насіння олійних культур, в якому шляхом зниження затрат часу на його технологічне обслуговування і зменшення коливань навантажувального режиму ротора буде забезпечено збільшення продуктивності, підвищення надійності та довговічності подрібнювача. Поставлена задача вирішується тим, що у конусному подрібнювані насіння олійних культур, який містить корпус із змонтованими на ньому електромеханічним приводом та завантажувальним бункером, статор із внутрішньою конусною рифленою робочою поверхнею, з'єднаний з електромеханічним приводом конусний ротор, на боковій робочій поверхні якого виконані гвинтові рифи, а також вікно вивантаження подрібненого насіння, згідно з корисною моделлю, завантажувальний бункер додатково оснащений дозатором насіння, а до корпуса прикріплений горизонтальний робочий циліндр, сполучений через статор із вивантажувальним циліндром, у боковій поверхні якого виконане вікно вивантаження подрібненого насіння, в робочому циліндрі змонтований шнек, одна опора якого виконана в електромеханічному приводі, а інша регульована опора змонтована в торці вивантажувального циліндра, крім цього, на хвостовику шнека додатково встановлений пружинний демпфер осьового зміщення конусного ротора, змонтованого на хвостовику шнека за допомогою ковзної шпонки. Додаткове оснащення подрібнювача дозатором насіння і пружинним демпфером осьового зміщення конусного ротора забезпечує збільшення продуктивності, підвищення надійності та довговічності подрібнювача внаслідок запобігання затупленню чи руйнуванню робочих кромок рифів ротора і статора, а також запобігання виникненню додаткових інерційних навантажень. На Фіг. 1 наведена структурна схема конусного подрібнювача насіння олійних культур, а на Фіг. 2 і 3 - загальний вигляд подрібнювача та його складових частин. Конусний подрібнювач насіння олійних культур містить корпус 1, на якому змонтовані електромеханічний привід 2 та завантажувальний бункер 3 із дозатором насіння 4. До корпуса 1 прикріплений горизонтальний робочий циліндр 5, сполучений із статором 6, внутрішня конусна робоча поверхня якого рифлена. На статорі 6 закріплений вивантажувальний циліндр 7 з, виконаним в його боковій поверхні, вікном вивантаження 8 подрібненого насіння. У робочому циліндрі 5 змонтований шнек 9, одна опора якого виконана у електромеханічному приводі 2, а інша, регульована опора 10, змонтована в торці вивантажувального циліндра 7. За допомогою ковзної шпонки на хвостовику шнека 9 змонтований конусний ротор 11, на боковій робочій поверхні якого виконані гвинтові рифи. Крім цього, на хвостовику шнека 9 встановлений пружинний демпфер 12 осьового зміщення конусного ротора 11. Конусний подрібнювач насіння олійних культур працює таким чином. Перед початком подрібнення відповідно до механіко-технологічних властивостей насіння встановлюють необхідний зазор у зоні подрібнення між конусними рифленими робочими поверхнями статора 6 й ротора 11, а регульованою опорою 10 фіксують шнек 9 від осьового переміщення. Після таких технологічних регулювань вмикають електромеханічний привід 2 шнека 9 з ротором 11. Засипають насіння у завантажувальний бункер 3, звідки дозатор 4 рівномірно його подає у робочий циліндр 5. Шнек 9 продовжує рівномірну подачу насіння у зону подрібнення між конусними рифленими робочими поверхнями статора 6 і ротора 11. Подрібнене насіння надходить у вивантажувальний циліндр 7, звідки сходить через вивантажувальне вікно 8. 1 UA 71294 U 5 10 15 20 За рахунок рівномірної подачі насіння у зону подрібнення стабілізується опір подрібненню насіння, й істотно зменшуються коливання навантажувального режиму ротора 11, а коливання, зумовлені варіюванням міцності насінин, гасяться пружинним демпфером 12. Якщо навантажувальний режим зростає, тоді конусний ротор 11 зміщується, долаючи жорсткий опір, створюваний пружинним демпфером 12. Одночасно дещо збільшується зазор у зоні подрібнення між конусними рифленими робочими поверхнями статора 6 і ротора 11. Опір подрібненню насіння зменшується, забезпечуючи гасіння, тобто зменшення, навантажувального режиму ротора 11. У випадку різкого зменшення навантажувального режиму ротора 11 пружинний демпфер 12 забезпечує зменшення зазору у зоні подрібнення, збільшуючи опір подрібненню насіння та навантажувальний режим ротора 11. Так здійснюється гасіння коливань навантажувального режиму ротора 11, зумовлених варіюванням міцності насінин, зменшуються інерційні навантаження й забезпечується підвищення надійності та довговічності подрібнювача. Коли у зону подрібнення разом з насінням потрапляє важкоподрібнюваний предмет, тоді ротор 11, деформуючи пружинний демпфер 12, зміщується на стільки, що збільшений зазор у зоні подрібнення дозволяє пройти важкоподрібнюваному предмету без затуплення чи руйнування робочих кромок рифів ротора 11 і статора 6. Завдяки цьому знижуються затрати часу на технологічне обслуговування подрібнювача і, відповідно, збільшується його продуктивність. Таким чином, внаслідок додаткового оснащення подрібнювача дозатором насіння і пружинним демпфером осьового зміщення конусного ротора забезпечується збільшення продуктивності, підвищення надійності та довговічності подрібнювача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Конусний подрібнювач насіння олійних культур, який містить корпус із змонтованими на ньому електромеханічним приводом та завантажувальним бункером, статор із внутрішньою конусною рифленою робочою поверхнею, з'єднаний з електромеханічним приводом конусний ротор, на боковій робочій поверхні якого виконані гвинтові рифи, а також вікно вивантаження подрібненого насіння, який відрізняється тим, що завантажувальний бункер додатково оснащений дозатором насіння, до корпуса прикріплений горизонтальний робочий циліндр, сполучений через статор із вивантажувальним циліндром, у боковій поверхні якого виконане вікно вивантаження подрібненого насіння, в робочому циліндрі змонтований шнек, одна опора якого виконана в електромеханічному приводі, а інша регульована опора змонтована в торці вивантажувального циліндра, крім цього, на хвостовику шнека додатково встановлений пружинний демпфер осьового зміщення конусного ротора, змонтованого на хвостовику шнека за допомогою ковзної шпонки. 2 UA 71294 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
