Короткозамкнений ротор асинхронного електродвигуна з нерівномірно розподіленими пазами

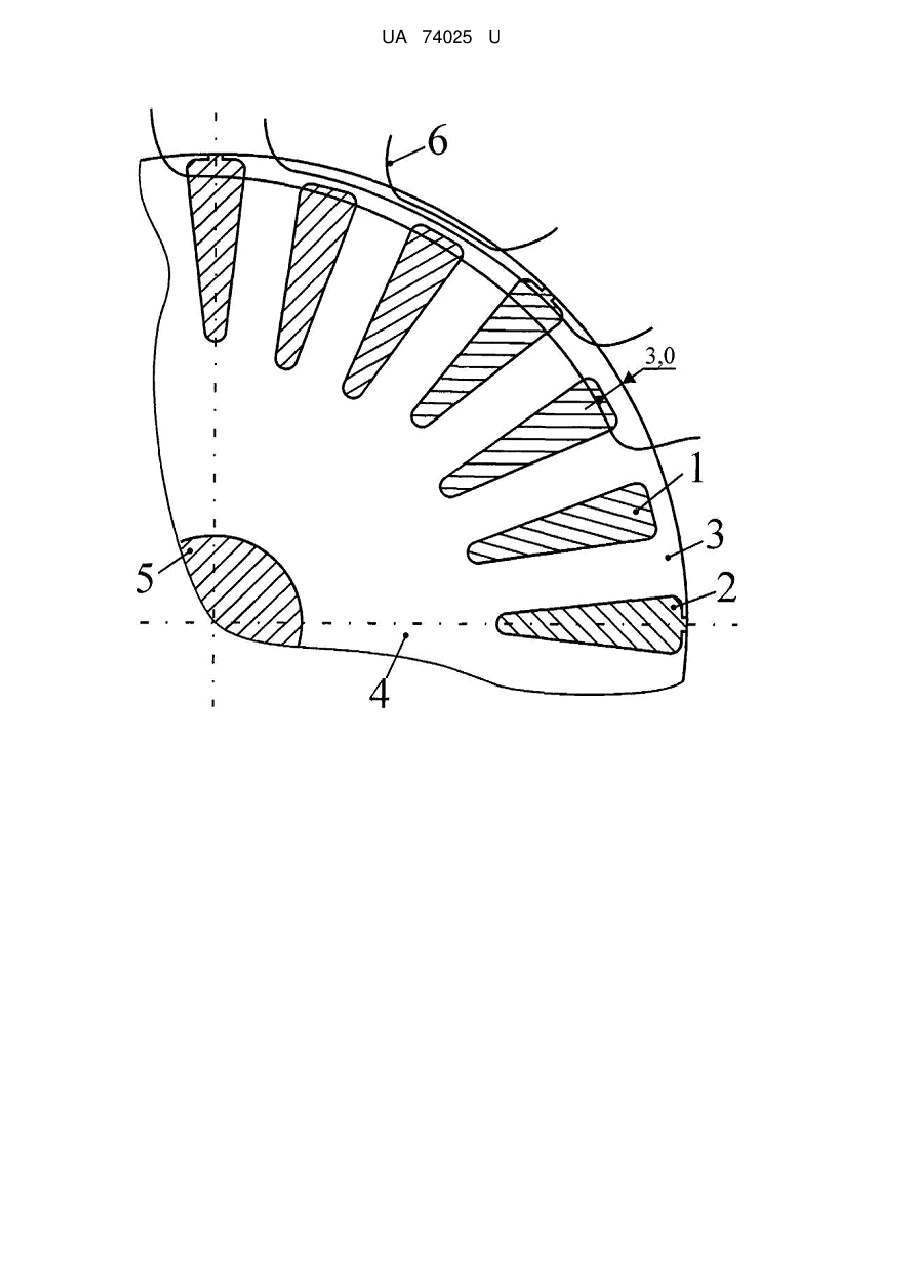

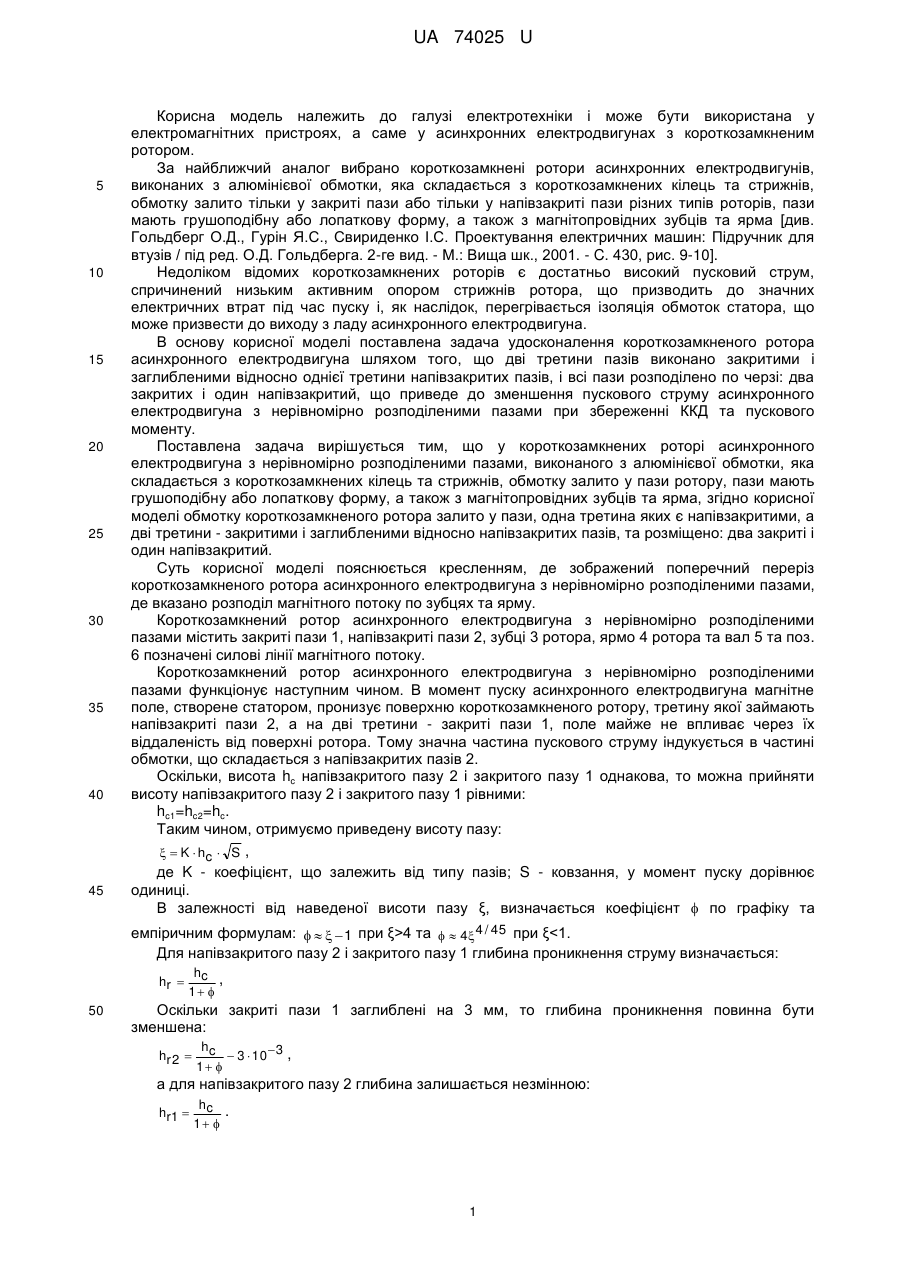

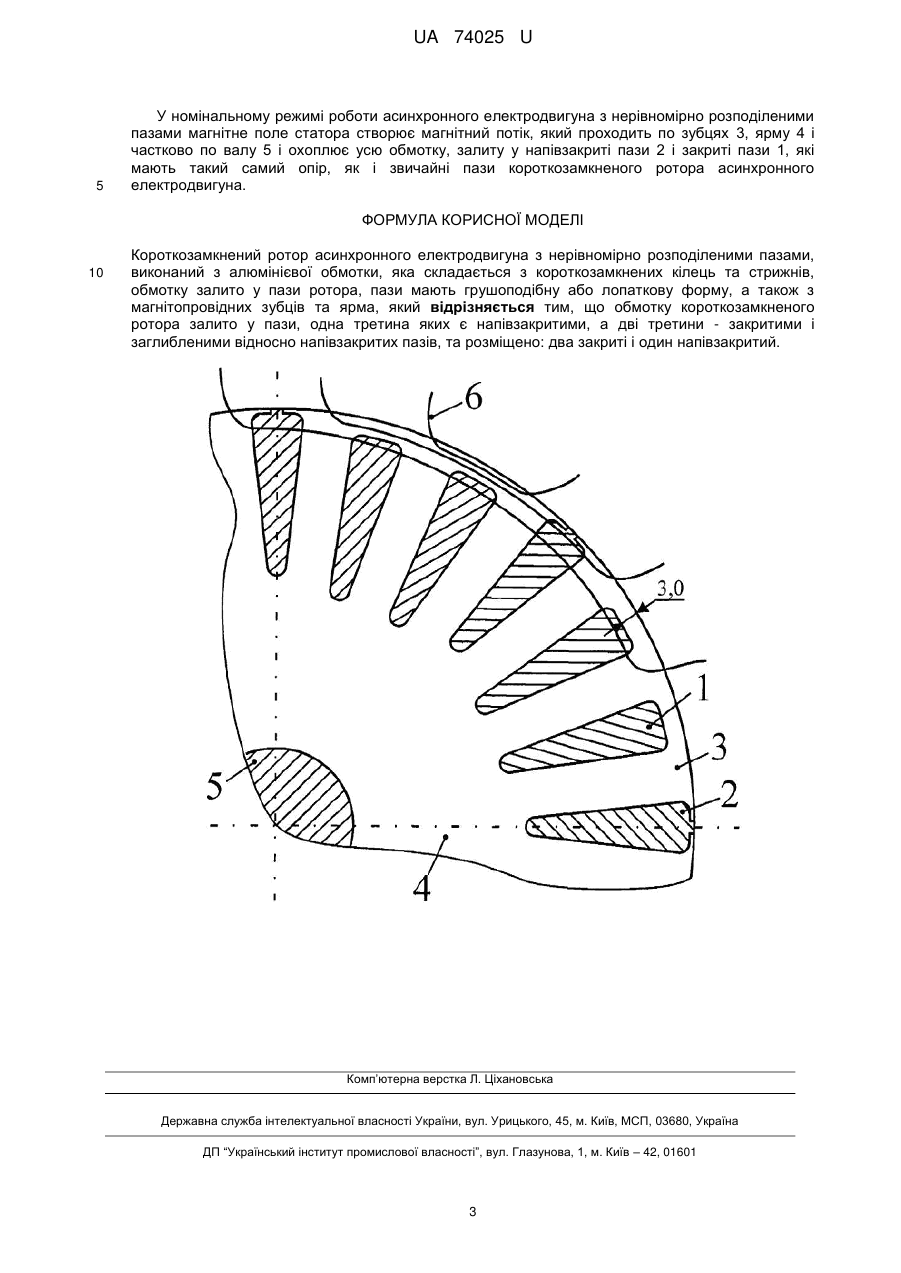

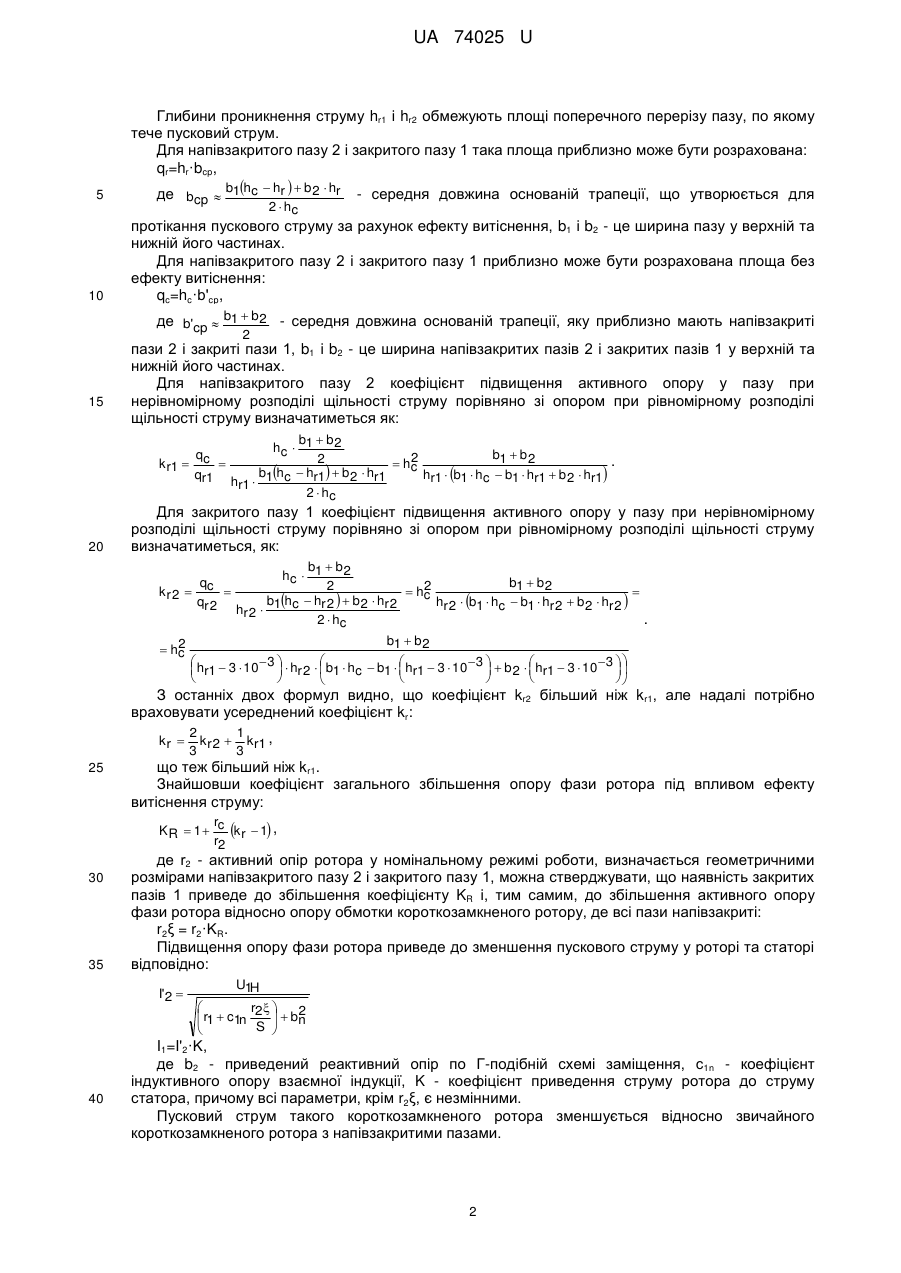

Реферат: Короткозамкнений ротор асинхронного електродвигуна з нерівномірно розподіленими пазами виконаний з алюмінієвої обмотки, яка складається з короткозамкнених кілець та стрижнів. UA 74025 U (12) UA 74025 U UA 74025 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі електротехніки і може бути використана у електромагнітних пристроях, а саме у асинхронних електродвигунах з короткозамкненим ротором. За найближчий аналог вибрано короткозамкнені ротори асинхронних електродвигунів, виконаних з алюмінієвої обмотки, яка складається з короткозамкнених кілець та стрижнів, обмотку залито тільки у закриті пази або тільки у напівзакриті пази різних типів роторів, пази мають грушоподібну або лопаткову форму, а також з магнітопровідних зубців та ярма [див. Гольдберг О.Д., Гурін Я.С., Свириденко І.С. Проектування електричних машин: Підручник для втузів / під ред. О.Д. Гольдберга. 2-ге вид. - М.: Вища шк., 2001. - C. 430, рис. 9-10]. Недоліком відомих короткозамкнених роторів є достатньо високий пусковий струм, спричинений низьким активним опором стрижнів ротора, що призводить до значних електричних втрат під час пуску і, як наслідок, перегрівається ізоляція обмоток статора, що може призвести до виходу з ладу асинхронного електродвигуна. В основу корисної моделі поставлена задача удосконалення короткозамкненого ротора асинхронного електродвигуна шляхом того, що дві третини пазів виконано закритими і заглибленими відносно однієї третини напівзакритих пазів, і всі пази розподілено по черзі: два закритих і один напівзакритий, що приведе до зменшення пускового струму асинхронного електродвигуна з нерівномірно розподіленими пазами при збереженні ККД та пускового моменту. Поставлена задача вирішується тим, що у короткозамкнених роторі асинхронного електродвигуна з нерівномірно розподіленими пазами, виконаного з алюмінієвої обмотки, яка складається з короткозамкнених кілець та стрижнів, обмотку залито у пази ротору, пази мають грушоподібну або лопаткову форму, а також з магнітопровідних зубців та ярма, згідно корисної моделі обмотку короткозамкненого ротора залито у пази, одна третина яких є напівзакритими, а дві третини - закритими і заглибленими відносно напівзакритих пазів, та розміщено: два закриті і один напівзакритий. Суть корисної моделі пояснюється кресленням, де зображений поперечний переріз короткозамкненого ротора асинхронного електродвигуна з нерівномірно розподіленими пазами, де вказано розподіл магнітного потоку по зубцях та ярму. Короткозамкнений ротор асинхронного електродвигуна з нерівномірно розподіленими пазами містить закриті пази 1, напівзакриті пази 2, зубці 3 ротора, ярмо 4 ротора та вал 5 та поз. 6 позначені силові лінії магнітного потоку. Короткозамкнений ротор асинхронного електродвигуна з нерівномірно розподіленими пазами функціонує наступним чином. В момент пуску асинхронного електродвигуна магнітне поле, створене статором, пронизує поверхню короткозамкненого ротору, третину якої займають напівзакриті пази 2, а на дві третини - закриті пази 1, поле майже не впливає через їх віддаленість від поверхні ротора. Тому значна частина пускового струму індукується в частині обмотки, що складається з напівзакритих пазів 2. Оскільки, висота hc напівзакритого пазу 2 і закритого пазу 1 однакова, то можна прийняти висоту напівзакритого пазу 2 і закритого пазу 1 рівними: hc1=hc2=hc. Таким чином, отримуємо приведену висоту пазу:   K  hc  S , де K - коефіцієнт, що залежить від типу пазів; S - ковзання, у момент пуску дорівнює одиниці. В залежності від наведеної висоти пазу ξ, визначається коефіцієнт  по графіку та емпіричним формулам:     1 при ξ>4 та   4 4 / 45 при ξ
