Надцентрифуга

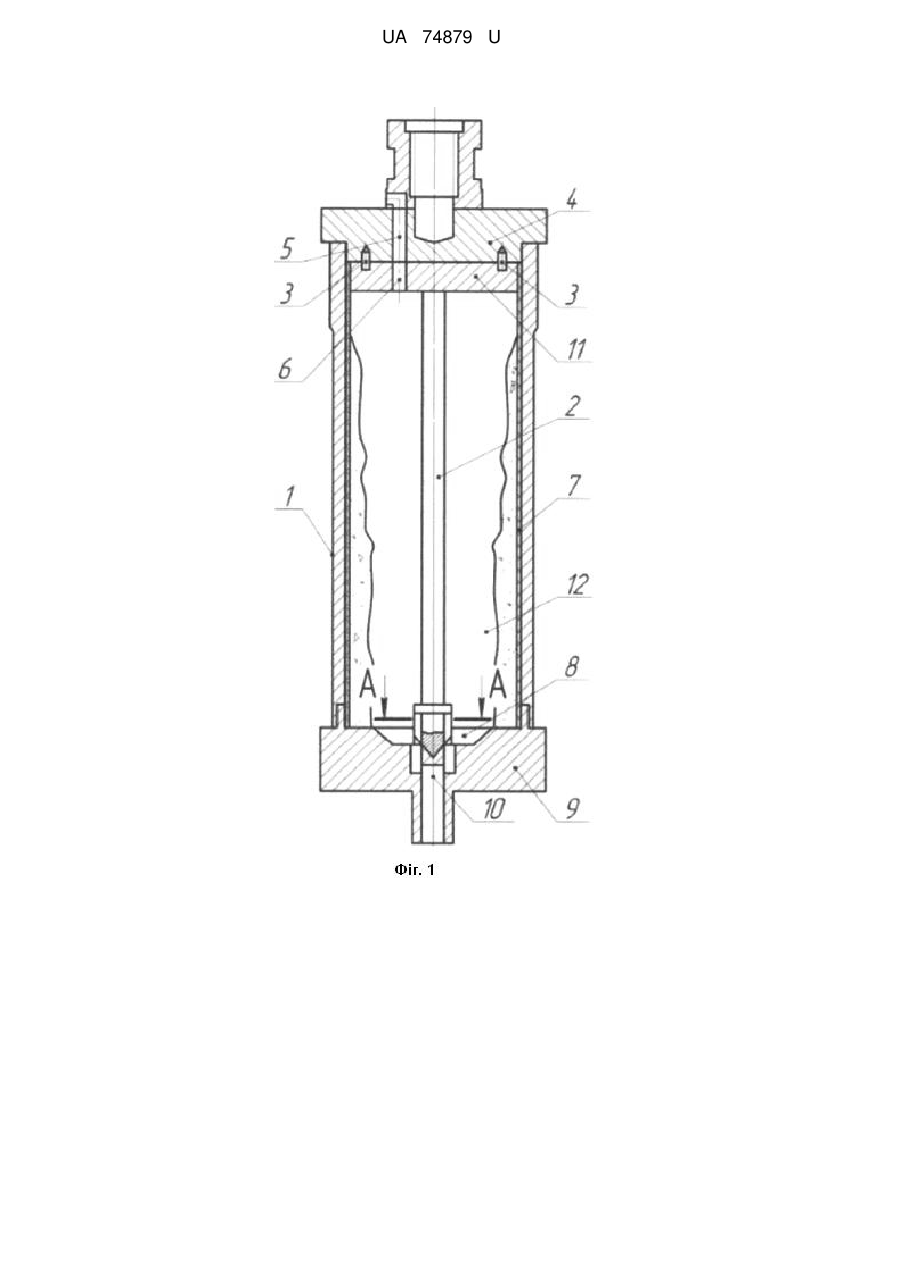

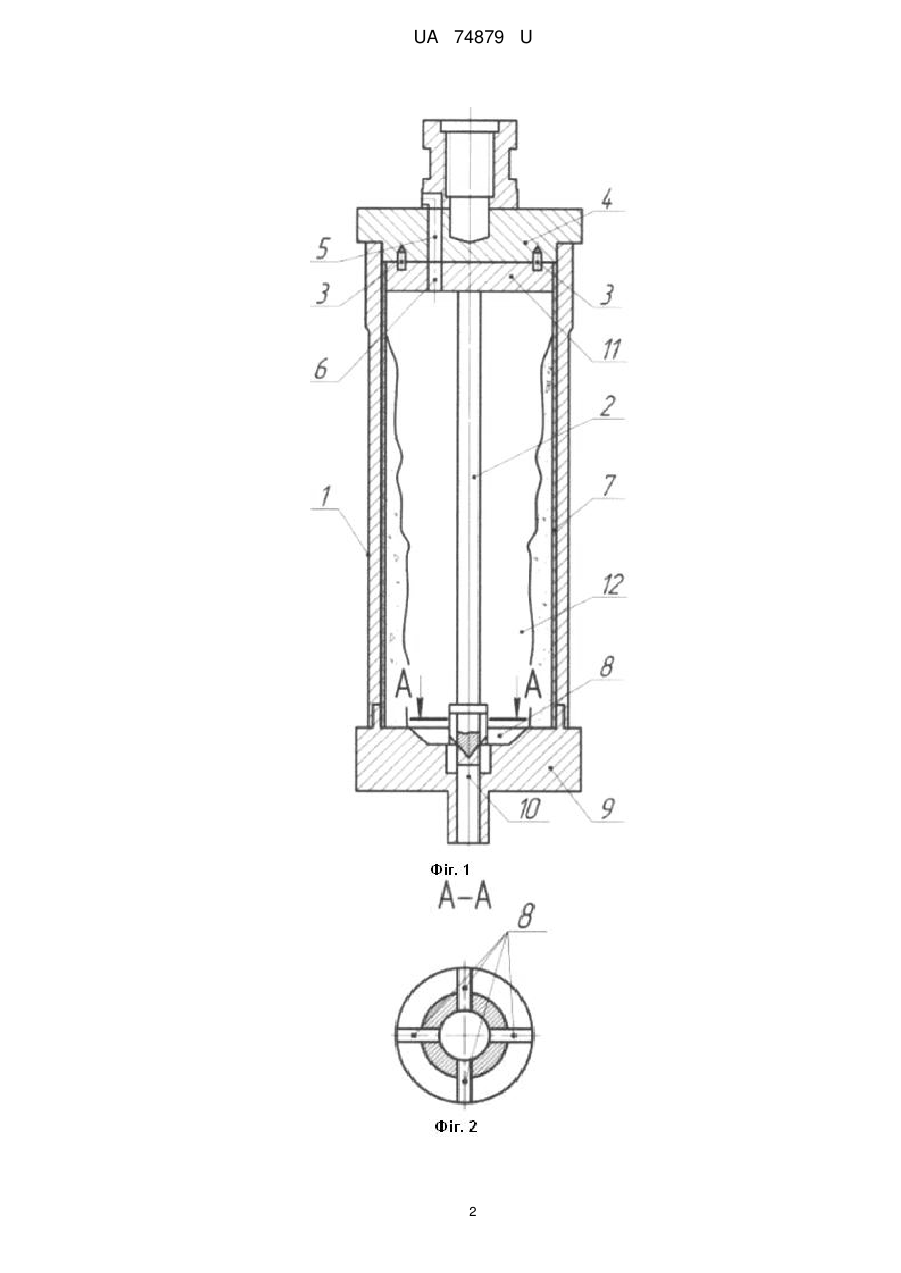

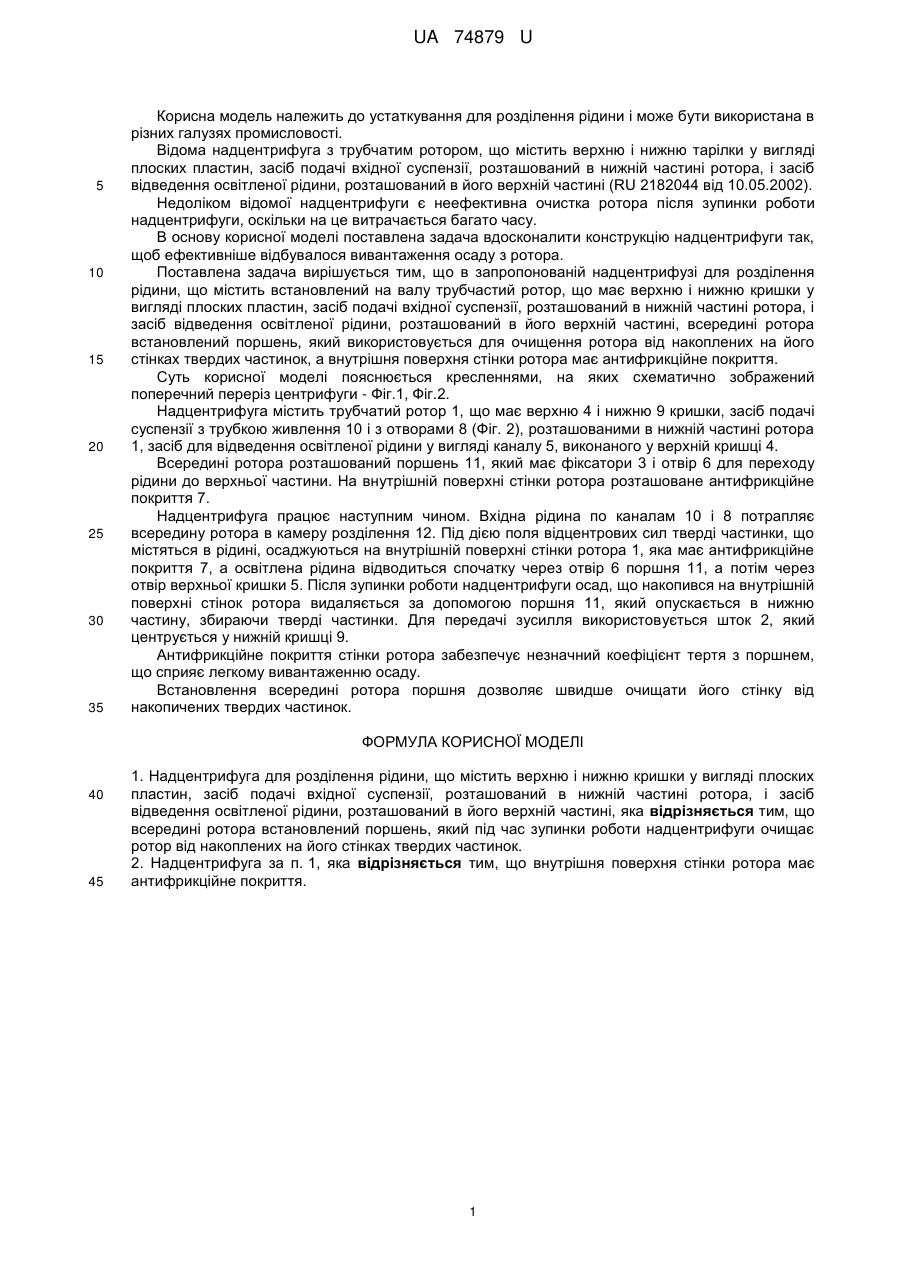

Реферат: Надцентрифуга для розділення рідини містить верхню і нижню кришки у вигляді плоских пластин, засіб подачі вхідної суспензії, розташований в нижній частині ротора, і засіб відведення освітленої рідини, розташований в його верхній частині. Всередині ротора встановлений поршень, який під час зупинки роботи надцентрифуги очищає. Внутрішня поверхня стінки ротора має антифрикційне покриття. UA 74879 U (12) UA 74879 U UA 74879 U 5 10 15 20 25 30 35 Корисна модель належить до устаткування для розділення рідини і може бути використана в різних галузях промисловості. Відома надцентрифуга з трубчатим ротором, що містить верхню і нижню тарілки у вигляді плоских пластин, засіб подачі вхідної суспензії, розташований в нижній частині ротора, і засіб відведення освітленої рідини, розташований в його верхній частині (RU 2182044 від 10.05.2002). Недоліком відомої надцентрифуги є неефективна очистка ротора після зупинки роботи надцентрифуги, оскільки на це витрачається багато часу. В основу корисної моделі поставлена задача вдосконалити конструкцію надцентрифуги так, щоб ефективніше відбувалося вивантаження осаду з ротора. Поставлена задача вирішується тим, що в запропонованій надцентрифузі для розділення рідини, що містить встановлений на валу трубчастий ротор, що має верхню і нижню кришки у вигляді плоских пластин, засіб подачі вхідної суспензії, розташований в нижній частині ротора, і засіб відведення освітленої рідини, розташований в його верхній частині, всередині ротора встановлений поршень, який використовується для очищення ротора від накоплених на його стінках твердих частинок, а внутрішня поверхня стінки ротора має антифрикційне покриття. Суть корисної моделі пояснюється кресленнями, на яких схематично зображений поперечний переріз центрифуги - Фіг.1, Фіг.2. Надцентрифуга містить трубчатий ротор 1, що має верхню 4 і нижню 9 кришки, засіб подачі суспензії з трубкою живлення 10 і з отворами 8 (Фіг. 2), розташованими в нижній частині ротора 1, засіб для відведення освітленої рідини у вигляді каналу 5, виконаного у верхній кришці 4. Всередині ротора розташований поршень 11, який має фіксатори 3 і отвір 6 для переходу рідини до верхньої частини. На внутрішній поверхні стінки ротора розташоване антифрикційне покриття 7. Надцентрифуга працює наступним чином. Вхідна рідина по каналам 10 і 8 потрапляє всередину ротора в камеру розділення 12. Під дією поля відцентрових сил тверді частинки, що містяться в рідині, осаджуються на внутрішній поверхні стінки ротора 1, яка має антифрикційне покриття 7, а освітлена рідина відводиться спочатку через отвір 6 поршня 11, а потім через отвір верхньої кришки 5. Після зупинки роботи надцентрифуги осад, що накопився на внутрішній поверхні стінок ротора видаляється за допомогою поршня 11, який опускається в нижню частину, збираючи тверді частинки. Для передачі зусилля використовується шток 2, який центрується у нижній кришці 9. Антифрикційне покриття стінки ротора забезпечує незначний коефіцієнт тертя з поршнем, що сприяє легкому вивантаженню осаду. Встановлення всередині ротора поршня дозволяє швидше очищати його стінку від накопичених твердих частинок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Надцентрифуга для розділення рідини, що містить верхню і нижню кришки у вигляді плоских пластин, засіб подачі вхідної суспензії, розташований в нижній частині ротора, і засіб відведення освітленої рідини, розташований в його верхній частині, яка відрізняється тим, що всередині ротора встановлений поршень, який під час зупинки роботи надцентрифуги очищає ротор від накоплених на його стінках твердих частинок. 2. Надцентрифуга за п. 1, яка відрізняється тим, що внутрішня поверхня стінки ротора має антифрикційне покриття. 1 UA 74879 U 2 UA 74879 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
