Система прибирання гною на промисловій кролефермі

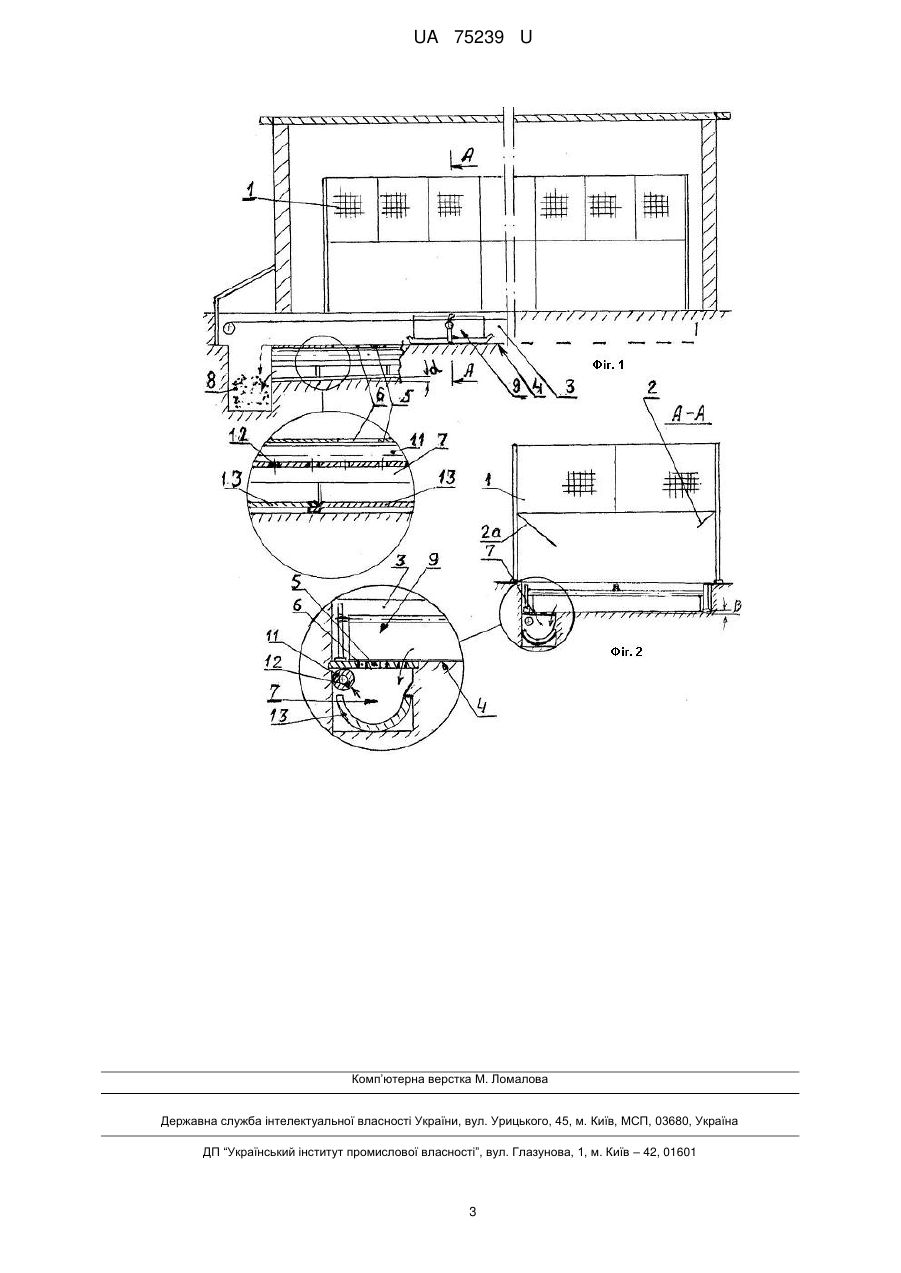

Реферат: Система прибирання гною на промисловій кролефермі включає ряд кліткових батарей з щитками, що прикріплені знизу під клітками вздовж бокових сторін батареї і закривають частину підлоги до виконаної під рядами кліткових батарей вздовж них гнойової траншеї, яка має похиле днище, та закритий щитами-кришками з щілинами в них бетонний канал з нахилом в сторону збірної місткості для сечі в кінці (чи посередині) ряду кліток. В траншеї розміщено тросо-скребковий механізм, скребок якого повторює профіль верхньої поверхні траншеї та здійснює зворотно-поступальний рух. Канал розміщено з одного боку в нижній частині похилого днища траншеї в її дні. Поверхня кришки над каналом розміщена на одному рівні з поверхнею похилого днища траншеї, один з щитків під кліткою має більшу ширину з можливістю перекриття розташованих нижче в траншеї кришок з щілинами. Під кришками з щілинами на всю довжину каналу встановлена труба з отворами в її нижній частині. UA 75239 U (12) UA 75239 U UA 75239 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, до систем для видалення гною з приміщення на промислових кролефермах. Відома система прибирання гною на промисловій кролефермі, що включає розташовані під клітковими батареями на дні гнойової траншеї тросо-скребковий механізм, який служить для періодичного видалення гною до збірної шахти. Під час роботи тросо-скребковий механізм здійснює зворотно-поступальний рух, транспортуючи гній до шахти, яка міститься в кінці кліткової батареї (див. Механізація кролівницьких ферм/ С.А. Притченко та ін. - К.: Урожай, 1973. - с. 82-83). Недолік цієї системи в тому, що нею не передбачене постійне видалення рідкої фракції гною - сечі (якої виділяється за добу в приміщенні, наприклад, на 1000 кролів на відгодівлі від 280 до 450 літрів), з якої виділяються шкідливі гази (аміак та сірководень), які негативно впливають на здоров'я тварин та знижують їх продуктивність. Відома система видалення гною з використанням похилої площини для видалення екскрементів з-під клітки з кролями, де для відділення калу від сечі в нижній частині похилої площини виконані щілини, а під щілиною та під кінцем похилої площини встановлені продовгуваті коритця (авт. свід. СССР № 36722 А01K 01/02, опубл. 31.05.1934 р.). Недоліком цієї системи є те, що вона розрахована на одноразовий збір сечі та калу для проведення аналізів. Відома система прибирання гною на промисловій кролефермі, що включає ряд кліткових батарей з щитками однакової довжини, які прикріплені знизу під клітками вздовж бокових сторін батареї і прикривають частину підлоги до виконаної під рядами кліткових батарей вздовж них гнойової траншеї, днище якої виконано похилим перпендикулярно до осі за рахунок розміщених в траншеї з нахилом до центру пари щитів з щілиною поміж ними, причому під щитами вздовж щілини по центру розміщено бетонний канал з нахилом в сторону збірної місткості в кінці (чи посередині) ряду кліток, а над щитами в траншеї розміщено тросо-скребковий механізм, скребок якого повторює профіль верхньої поверхні пари щитів та здійснює зворотно-поступальний рух. Система забезпечує окреме постійне видалення сечі через щілину між щитами і канал та періодичне - калу за допомогою тросо-скребкового механізму (див. патент Франції № 2839418 7А01K 1/01, опубліковано 13.05.2002 р.) Ця система є найбільш близька до тієї, що заявляється, і тому прийнята за прототип. Недоліком такої системи видалення гною є те, що з частини кліток, які розташовані над центром щитів з щілиною, кал попадає в щілини і закупорює їх, створюючи перепони для витікання через них сечі, що призводить до забруднення повітря в крільчатнику шкідливими газами, що виділяються із сечі. Задачею корисної моделі є розробка системи прибирання гною в крільчатниках, в якій шляхом зміни конструктивно-технологічної схеми системи досягається гарантовано - постійне видалення сечі з приміщення і, відповідно, зменшення виділення шкідливих газів в повітря приміщення. Досягається поставлена задача за рахунок того, що система прибирання гною на промисловій кролефермі включає ряд кліткових батарей з щитками, що прикріплені знизу під клітками вздовж бокових сторін батареї і закривають частину підлоги до виконаної під рядами кліткових батарей вздовж них гнойової траншеї, яка має похиле днище та закритий щитамикришками з щілинами в них бетонний канал з нахилом в сторону збірної місткості для сечі в кінці (чи посередині) ряду кліток, а в траншеї розміщено тросо-скребковий механізм, скребок якого повторює профіль верхньої поверхні траншеї та здійснює зворотно-поступальний рух, згідно з корисною моделлю, відрізняється тим, що канал розміщено з одного боку в нижній частині похилого днища траншеї в її дні, поверхня кришки над каналом розміщена на одному рівні з поверхнею похилого днища траншеї, а один з щитків під кліткою має більшу ширину з можливістю перекриття розташованих нижче в траншеї кришок з щілинами, а під кришками на всю довжину каналу встановлена труба з отворами в її нижній частині. Крім цього, в каналі по всій його довжині встановлені півциліндричні пластикові труби з ухилом в сторону збірної місткості для сечі, а кришки над каналом виконані секційними. Виконання дна гнойової траншеї з невеликим ухилом дозволяє сечі, що надходить від кролів з-під кліткової батареї, стікати по дну траншеї під стінку траншеї, а наявність поздовжнього каналу під цією стінкою, перекритою кришками з поздовжніми щілинами-отворами певного розміру, дозволяє сечі через отвори в кришці попадати в повздовжній канал і, за рахунок невеликого ухилу, стікати в кінець приміщення в шахту для збору гною. Наявність щитка під кліткою з більшою шириною та можливістю перекриття розташованих нижче в траншеї кришок з щілинами зводить до мінімуму можливість попадання калу з кліток в щілини та закупорювання їх. Наявність труби з отворами під кришкою каналу дозволяє додатково відсмоктувати повітря з 1 UA 75239 U 5 10 15 20 25 30 35 40 45 50 55 високою концентрацією шкідливих газів як з каналу, так і частково, з приміщення. Можливе також використання труби з отворами для промивання каналу від залишків сечі. Розміщення вздовж каналу півциліндричних пластикових труб полегшує герметизацію каналу та дає можливість простої заміни частини пошкодженої чи зношеної труби. Ухил каналу (чи труб у ньому) дозволяє не лише постійно видаляти сечу з приміщення, а і періодично промивати канал водою. Збільшення діаметра отворів у нижній частині труби вздовж каналу дозволяє більш рівномірно здійснювати відсмоктування загазованого повітря по всій довжині каналу, а використання запропонованої системи в цілому - здійснювати не лише постійне видалення сечі з приміщення, а й навіть шкідливі гази, що постійно виділяються при протіканні сечі по каналу. Система прибирання гною показана на фіг. 1, вид збоку, на фіг. 2 - вид по А-А. Система прибирання гною на промисловій кролефермі включає ряд кліткових батарей 1 з щитками 2, що прикріплені знизу під клітками вздовж бокових сторін батареї 1 і закривають частину підлоги до виконаної під рядами кліткових батарей 1 вздовж них гнойової траншеї 3, яка має похиле днище 4 та закритий щитами-кришками 5 з щілинами 6 в них бетонний канал 7 з нахилом в сторону збірної місткості 8 для сечі в кінці (чи посередині) ряду кліток. В траншеї 3 розміщено тросо-скребковий механізм 9, скребок 10 якого повторює профіль верхньої поверхні траншеї 3 та здійснює зворотно-поступальний рух. Сам канал 7 розміщено з одного боку в нижній частині похилого днища траншеї 3 в її дні, а поверхня кришки 5 над каналом 7 розміщена на одному рівні з поверхнею похилого днища траншеї 3. Один з щитків 2а під кліткою має більшу ширину з можливістю перекриття розташованих нижче в траншеї 3 кришок 5 з щілинами, а під кришками 5 на всю довжину каналу 7 ближче до стінки траншеї 3 встановлена труба 11 з отворами 12 в її нижній частині. В каналі 7 по всій його довжині встановлені півциліндричні пластикові труби 13 з ухилом в сторону збірної місткості 8 для сечі, а кришки 5 над каналом 7 виконані секційними. Величина ухилу становить а=5-7°, в=7-10°. Працює система прибирання гною на промислових кролефермах так. Сеча та кал, що надходять з-під кролів з кліткових батарей 1, падають на дно 4 гнойових траншей 3. При цьому кульки калу, що випадають з бокових частин кліток попадають на подовжені щитки 2а і скочуються не на кришки 5 каналу 7, а на поверхню 4 дна траншеї 3. Тверда фракція гною (кульки) лежать на дні траншеї 3, а рідка фракція - сеча, за рахунок невеликого ухилу дна 4, стікає в сторону каналу 7, де, проходячи через отвори 6 в кришках 5, попадає в канал 7 і, за рахунок його ухилу, стікає до місткості 8 для збору гною. Шкідливі гази, що випаровуються із сечі при її протіканні в каналі 7, видаляються разом з повітрям або по самому каналу 7, або через трубу 11. Видалення рідкої фракції гною - сечі - відбувається самопливом весь час протягом доби. Для видалення твердої фракції гною періодично включають тросо-скребковий механізм 9, скребок 10 якого здійснює зворотно-поступальний рух. При робочому ході він переміщує тверду фракцію до гнойової місткості 8. Встановлені півциліндричні пластикові труби 13 полегшують і стікання сечі, і періодичне промивання каналу водою від залишків гною. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Система прибирання гною на промисловій кролефермі, яка включає ряд кліткових батарей з щитками, що прикріплені знизу під клітками вздовж бокових сторін батареї і закривають частину підлоги до виконаної під рядами кліткових батарей вздовж них гнойової траншеї, яка має похиле днище, та закритий щитами-кришками з щілинами в них бетонний канал з нахилом в сторону збірної місткості для сечі в кінці (чи посередині) ряду кліток, а в траншеї розміщено трососкребковий механізм, скребок якого повторює профіль верхньої поверхні траншеї та здійснює зворотно-поступальний рух, яка відрізняється тим, що канал розміщено з одного боку в нижній частині похилого днища траншеї в її дні, поверхня кришки над каналом розміщена на одному рівні з поверхнею похилого днища траншеї, один з щитків під кліткою має більшу ширину з можливістю перекриття розташованих нижче в траншеї кришок з щілинами, а під кришками з щілинами на всю довжину каналу встановлена труба з отворами в її нижній частині. 2. Система прибирання гною згідно з п. 1, яка відрізняється тим, що в каналі на всій його довжині встановлені півциліндричні пластикові труби з ухилом в сторону місткості для сечі, а кришки над каналом виконані секційними. 2 UA 75239 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
