Машина і спосіб для монтажу контактного проводу

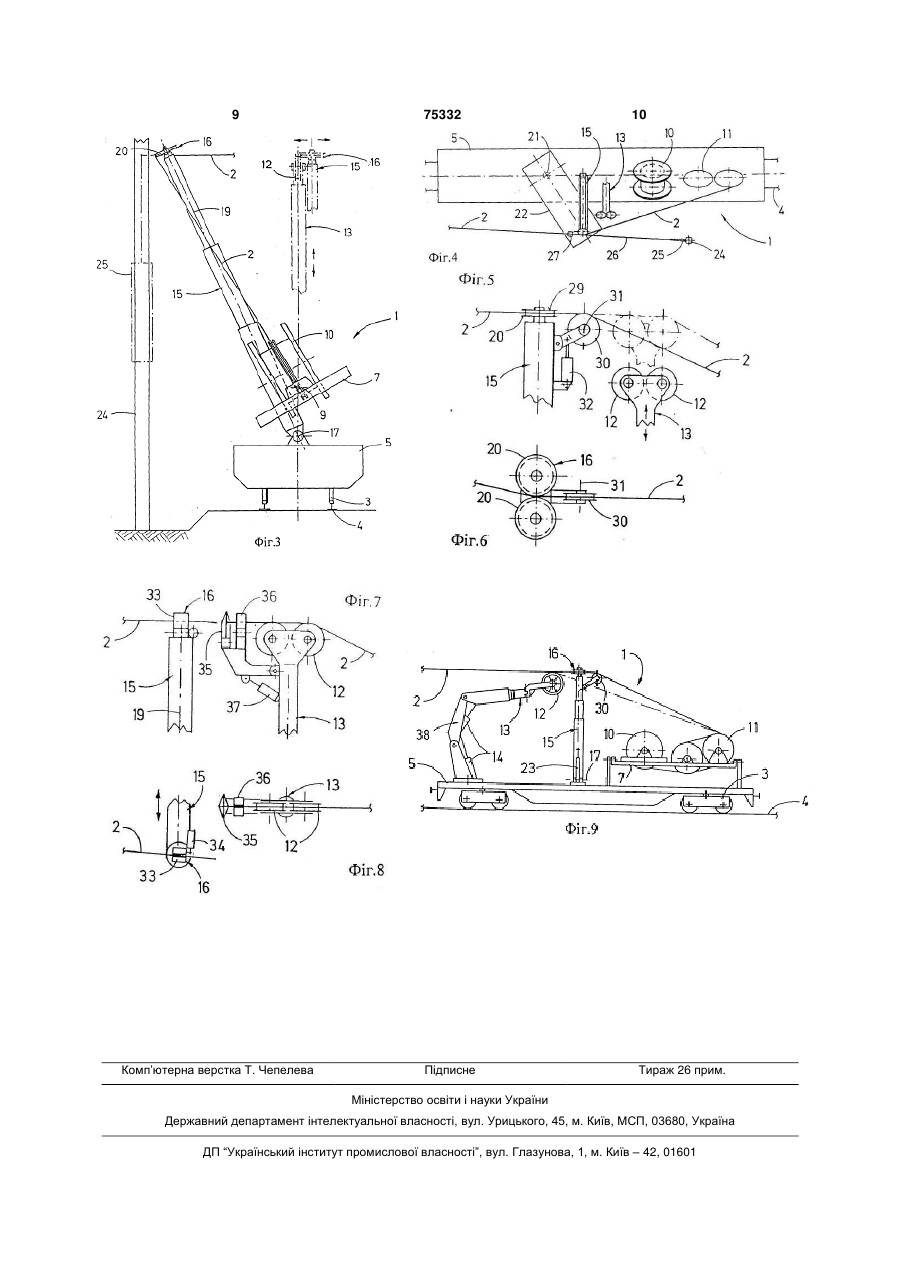

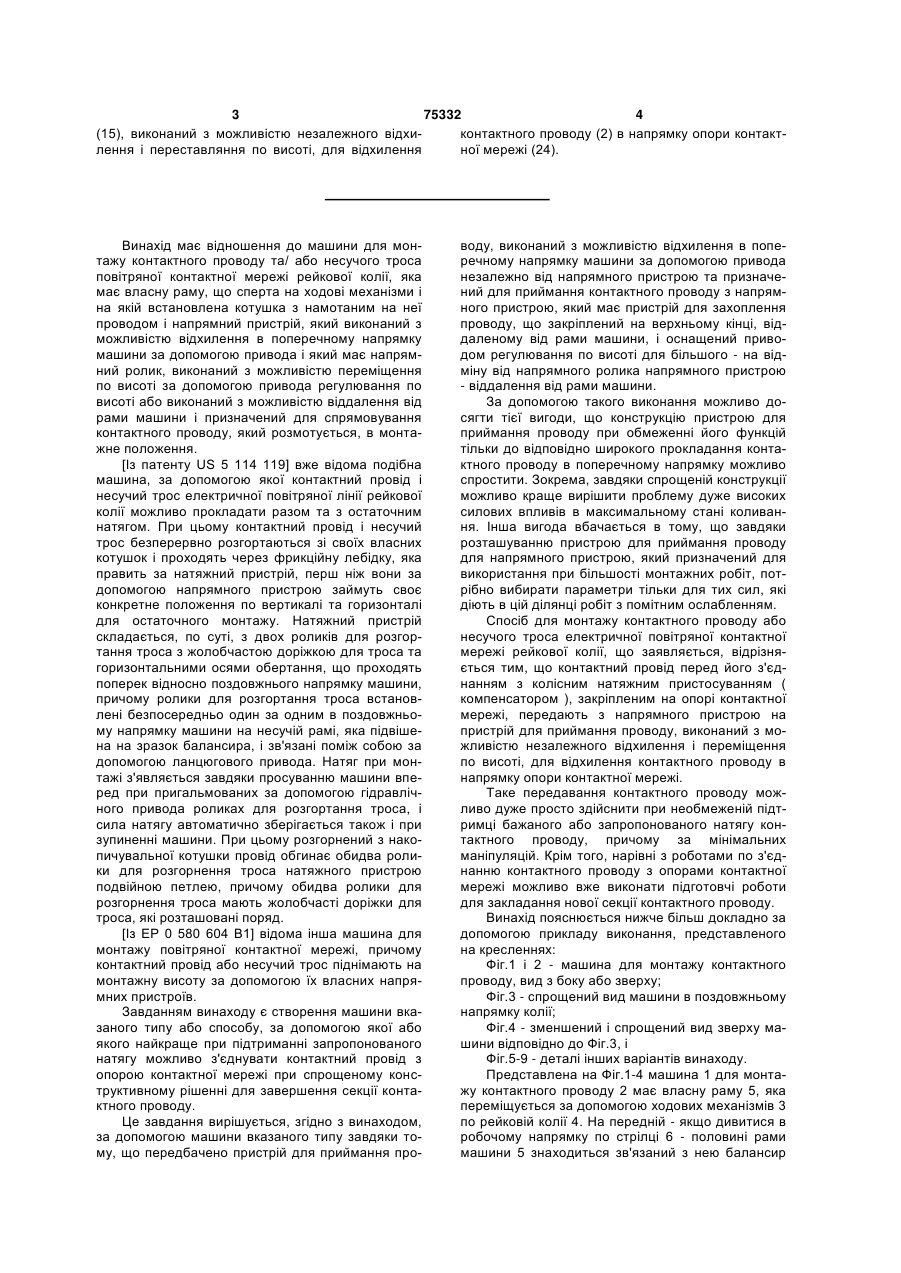

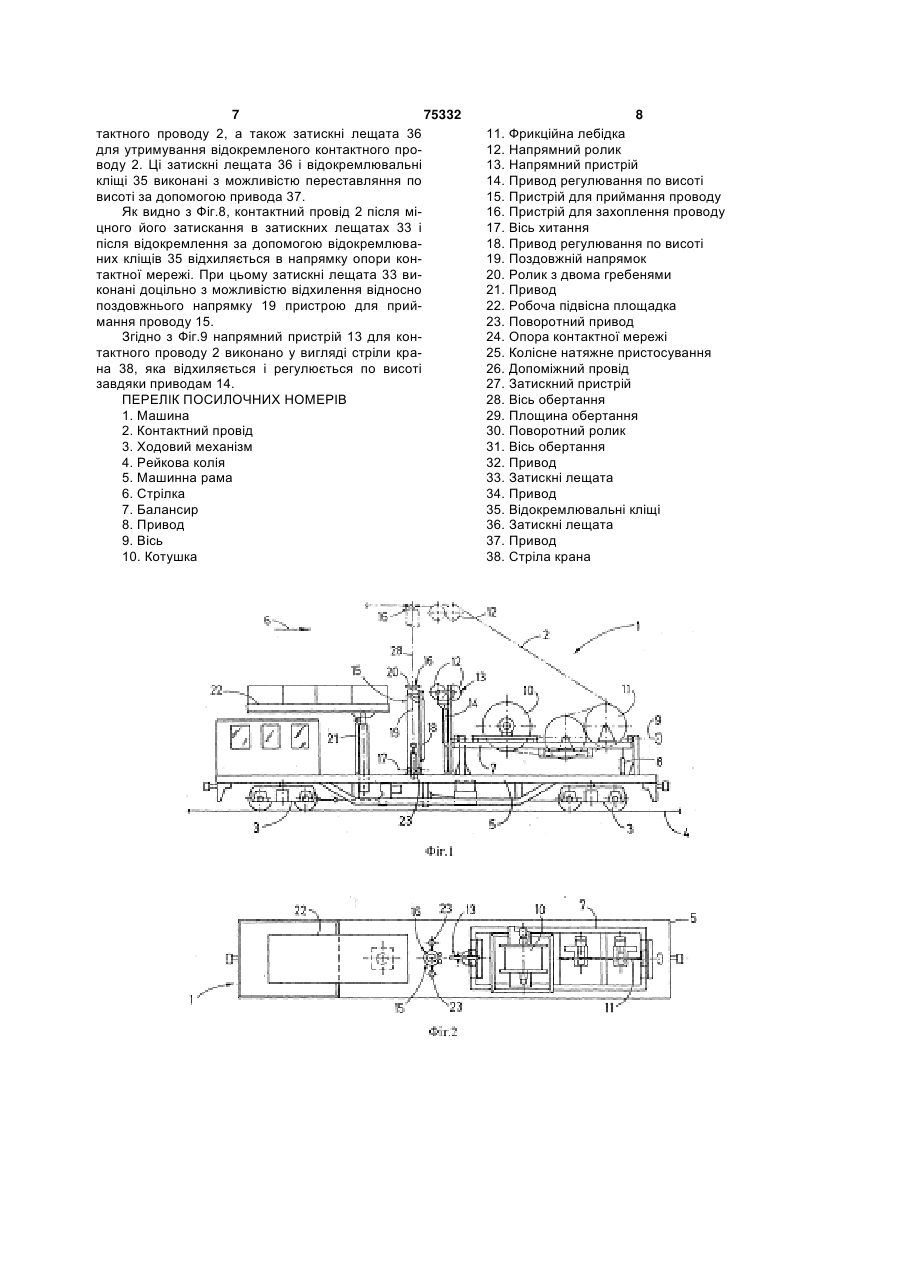

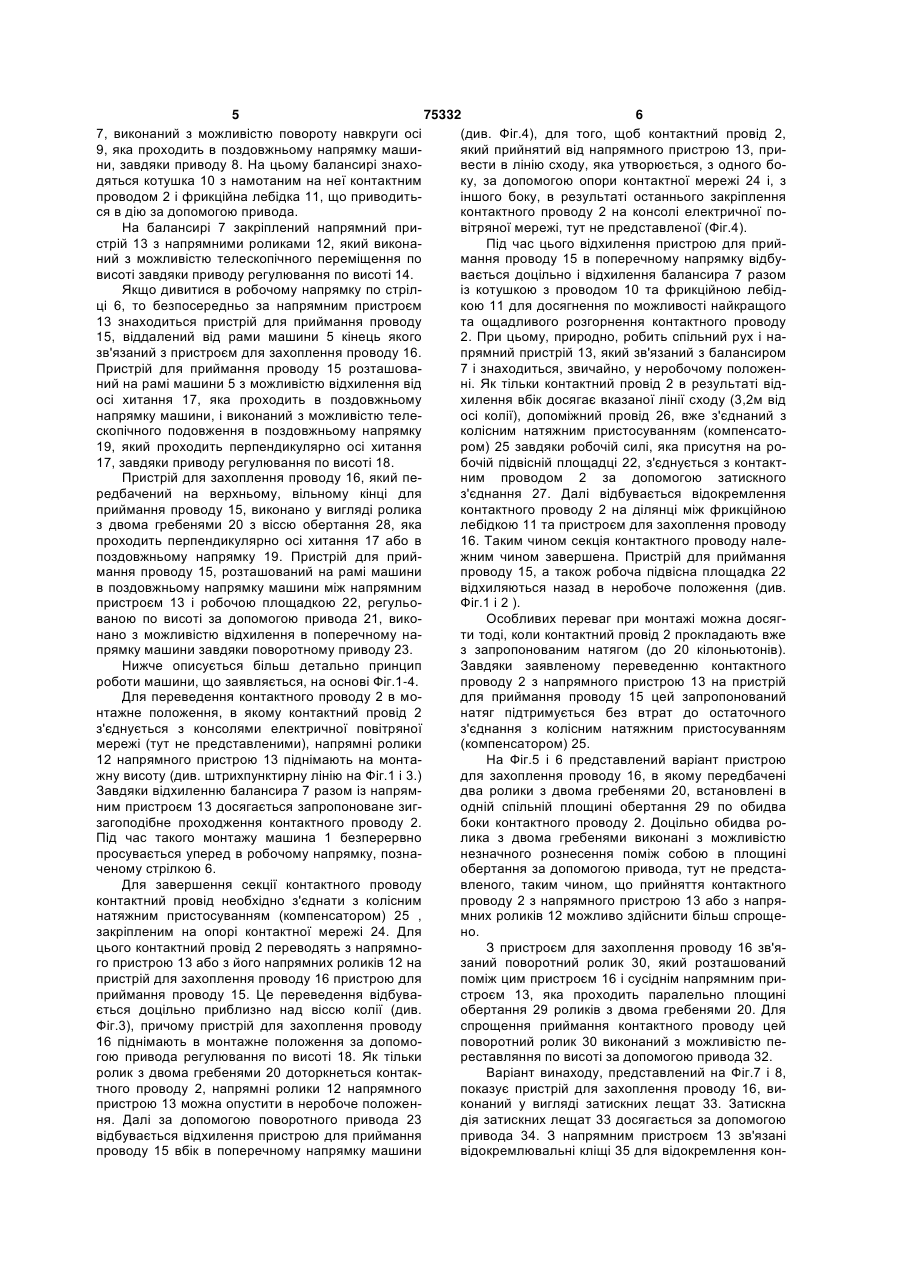

1. Машина для монтажу контактного проводу (2) та/або несучого троса повітряної лінії контактної мережі рейкової колії (4), що має власну раму (5), яка обперта на ходові механізми (3) і на якій встановлена котушка (10) з намотаним на неї контактним проводом (2) і напрямний пристрій (13), який виконаний з можливістю відхилення в поперечному напрямку відносно машини за допомогою приводу (8) і який має напрямний ролик (12), виконаний з можливістю переставляння по висоті за допомогою приводу регулювання по висоті (14) або з можливістю віддалення від рами машини (5) та призначений для спрямовування контактного проводу (2), розмотуваного з котушки (10), в монтажне положення, яка відрізняється тим, що передбачений пристрій для приймання проводу (15), який виконаний з можливістю відхилення незалежно від напрямного пристрою (13) в поперечному напрямку відносно машини за допомогою приводу (23), призначений для приймання контактного проводу (2) з напрямного пристрою (13) та має пристрій для захоплення проводу (16), закріплений на верхньому кінці, віддаленому від рами машини (5), і оснащений приводом регулювання по висоті (18) для більшого - на відміну від напрямного ролика (12) напрямного пристрою (13) - віддалення від рами машини (5). 2. Машина за п. 1, яка відрізняється тим, що пристрій для захоплення проводу (16) виконано у вигляді ролика з двома гребенями (20), вісь обертання якого (28) проходить перпендикулярно осі хитання (17). 3. Машина за п. 1 або п. 2, яка відрізняється тим, що як пристрій для захоплення проводу (16) передбачені два ролики з двома гребенями (20), 2 (19) 1 3 75332 4 (15), виконаний з можливістю незалежного відхиконтактного проводу (2) в напрямку опори контактлення і переставляння по висоті, для відхилення ної мережі (24). Винахід має відношення до машини для монтажу контактного проводу та/ або несучого троса повітряної контактної мережі рейкової колії, яка має власну раму, що сперта на ходові механізми і на якій встановлена котушка з намотаним на неї проводом і напрямний пристрій, який виконаний з можливістю відхилення в поперечному напрямку машини за допомогою привода і який має напрямний ролик, виконаний з можливістю переміщення по висоті за допомогою привода регулювання по висоті або виконаний з можливістю віддалення від рами машини і призначений для спрямовування контактного проводу, який розмотується, в монтажне положення. [Із патенту US 5 114 119] вже відома подібна машина, за допомогою якої контактний провід і несучий трос електричної повітряної лінії рейкової колії можливо прокладати разом та з остаточним натягом. При цьому контактний провід і несучий трос безперервно розгортаються зі своїх власних котушок і проходять через фрикційну лебідку, яка править за натяжний пристрій, перш ніж вони за допомогою напрямного пристрою займуть своє конкретне положення по вертикалі та горизонталі для остаточного монтажу. Натяжний пристрій складається, по суті, з двох роликів для розгортання троса з жолобчастою доріжкою для троса та горизонтальними осями обертання, що проходять поперек відносно поздовжнього напрямку машини, причому ролики для розгортання троса встановлені безпосередньо один за одним в поздовжньому напрямку машини на несучій рамі, яка підвішена на зразок балансира, і зв'язані поміж собою за допомогою ланцюгового привода. Натяг при монтажі з'являється завдяки просуванню машини вперед при пригальмованих за допомогою гідравлічного привода роликах для розгортання троса, і сила натягу автоматично зберігається також і при зупиненні машини. При цьому розгорнений з накопичувальної котушки провід обгинає обидва ролики для розгорнення троса натяжного пристрою подвійною петлею, причому обидва ролики для розгорнення троса мають жолобчасті доріжки для троса, які розташовані поряд. [Із ЕР 0 580 604 В1] відома інша машина для монтажу повітряної контактної мережі, причому контактний провід або несучий трос піднімають на монтажну висоту за допомогою їх власних напрямних пристроїв. Завданням винаходу є створення машини вказаного типу або способу, за допомогою якої або якого найкраще при підтриманні запропонованого натягу можливо з'єднувати контактний провід з опорою контактної мережі при спрощеному конструктивному рішенні для завершення секції контактного проводу. Це завдання вирішується, згідно з винаходом, за допомогою машини вказаного типу завдяки тому, що передбачено пристрій для приймання про воду, виконаний з можливістю відхилення в поперечному напрямку машини за допомогою привода незалежно від напрямного пристрою та призначений для приймання контактного проводу з напрямного пристрою, який має пристрій для захоплення проводу, що закріплений на верхньому кінці, віддаленому від рами машини, і оснащений приводом регулювання по висоті для більшого - на відміну від напрямного ролика напрямного пристрою - віддалення від рами машини. За допомогою такого виконання можливо досягти тієї вигоди, що конструкцію пристрою для приймання проводу при обмеженні його функцій тільки до відповідно широкого прокладання контактного проводу в поперечному напрямку можливо спростити. Зокрема, завдяки спрощеній конструкції можливо краще вирішити проблему дуже високих силових впливів в максимальному стані коливання. Інша вигода вбачається в тому, що завдяки розташуванню пристрою для приймання проводу для напрямного пристрою, який призначений для використання при більшості монтажних робіт, потрібно вибирати параметри тільки для тих сил, які діють в цій ділянці робіт з помітним ослабленням. Спосіб для монтажу контактного проводу або несучого троса електричної повітряної контактної мережі рейкової колії, що заявляється, відрізняється тим, що контактний провід перед його з'єднанням з колісним натяжним пристосуванням ( компенсатором ), закріпленим на опорі контактної мережі, передають з напрямного пристрою на пристрій для приймання проводу, виконаний з можливістю незалежного відхилення і переміщення по висоті, для відхилення контактного проводу в напрямку опори контактної мережі. Таке передавання контактного проводу можливо дуже просто здійснити при необмеженій підтримці бажаного або запропонованого натягу контактного проводу, причому за мінімальних маніпуляцій. Крім того, нарівні з роботами по з'єднанню контактного проводу з опорами контактної мережі можливо вже виконати підготовчі роботи для закладання нової секції контактного проводу. Винахід пояснюється нижче більш докладно за допомогою прикладу виконання, представленого на кресленнях: Фіг.1 і 2 - машина для монтажу контактного проводу, вид з боку або зверху; Фіг.3 - спрощений вид машини в поздовжньому напрямку колії; Фіг.4 - зменшений і спрощений вид зверху машини відповідно до Фіг.3, і Фіг.5-9 - деталі інших варіантів винаходу. Представлена на Фіг.1-4 машина 1 для монтажу контактного проводу 2 має власну раму 5, яка переміщується за допомогою ходових механізмів 3 по рейковій колії 4. На передній - якщо дивитися в робочому напрямку по стрілці 6 - половині рами машини 5 знаходиться зв'язаний з нею балансир 5 75332 6 7, виконаний з можливістю повороту навкруги осі (див. Фіг.4), для того, щоб контактний провід 2, 9, яка проходить в поздовжньому напрямку машиякий прийнятий від напрямного пристрою 13, прини, завдяки приводу 8. На цьому балансирі знаховести в лінію сходу, яка утворюється, з одного бодяться котушка 10 з намотаним на неї контактним ку, за допомогою опори контактної мережі 24 і, з проводом 2 і фрикційна лебідка 11, що приводитьіншого боку, в результаті останнього закріплення ся в дію за допомогою привода. контактного проводу 2 на консолі електричної поНа балансирі 7 закріплений напрямний привітряної мережі, тут не представленої (Фіг.4). стрій 13 з напрямними роликами 12, який виконаПід час цього відхилення пристрою для прийний з можливістю телескопічного переміщення по мання проводу 15 в поперечному напрямку відбувисоті завдяки приводу регулювання по висоті 14. вається доцільно і відхилення балансира 7 разом Якщо дивитися в робочому напрямку по стріліз котушкою з проводом 10 та фрикційною лебідці 6, то безпосередньо за напрямним пристроєм кою 11 для досягнення по можливості найкращого 13 знаходиться пристрій для приймання проводу та ощадливого розгорнення контактного проводу 15, віддалений від рами машини 5 кінець якого 2. При цьому, природно, робить спільний рух і назв'язаний з пристроєм для захоплення проводу 16. прямний пристрій 13, який зв'язаний з балансиром Пристрій для приймання проводу 15 розташова7 і знаходиться, звичайно, у неробочому положенний на рамі машини 5 з можливістю відхилення від ні. Як тільки контактний провід 2 в результаті відосі хитання 17, яка проходить в поздовжньому хилення вбік досягає вказаної лінії сходу (3,2м від напрямку машини, і виконаний з можливістю телеосі колії), допоміжний провід 26, вже з'єднаний з скопічного подовження в поздовжньому напрямку колісним натяжним пристосуванням (компенсато19, який проходить перпендикулярно осі хитання ром) 25 завдяки робочій силі, яка присутня на ро17, завдяки приводу регулювання по висоті 18. бочій підвісній площадці 22, з'єднується з контактПристрій для захоплення проводу 16, який пеним проводом 2 за допомогою затискного редбачений на верхньому, вільному кінці для з'єднання 27. Далі відбувається відокремлення приймання проводу 15, виконано у вигляді ролика контактного проводу 2 на ділянці між фрикційною з двома гребенями 20 з віссю обертання 28, яка лебідкою 11 та пристроєм для захоплення проводу проходить перпендикулярно осі хитання 17 або в 16. Таким чином секція контактного проводу налепоздовжньому напрямку 19. Пристрій для прийжним чином завершена. Пристрій для приймання мання проводу 15, розташований на рамі машини проводу 15, а також робоча підвісна площадка 22 в поздовжньому напрямку машини між напрямним відхиляються назад в неробоче положення (див. пристроєм 13 і робочою площадкою 22, регульоФіг.1 і 2 ). ваною по висоті за допомогою привода 21, викоОсобливих переваг при монтажі можна досягнано з можливістю відхилення в поперечному нати тоді, коли контактний провід 2 прокладають вже прямку машини завдяки поворотному приводу 23. з запропонованим натягом (до 20 кілоньютонів). Нижче описується більш детально принцип Завдяки заявленому переведенню контактного роботи машини, що заявляється, на основі Фіг.1-4. проводу 2 з напрямного пристрою 13 на пристрій Для переведення контактного проводу 2 в модля приймання проводу 15 цей запропонований нтажне положення, в якому контактний провід 2 натяг підтримується без втрат до остаточного з'єднується з консолями електричної повітряної з'єднання з колісним натяжним пристосуванням мережі (тут не представленими), напрямні ролики (компенсатором) 25. 12 напрямного пристрою 13 піднімають на монтаНа Фіг.5 і 6 представлений варіант пристрою жну висоту (див. штрихпунктирну лінію на Фіг.1 і 3.) для захоплення проводу 16, в якому передбачені Завдяки відхиленню балансира 7 разом із напрямдва ролики з двома гребенями 20, встановлені в ним пристроєм 13 досягається запропоноване зигодній спільній площині обертання 29 по обидва загоподібне проходження контактного проводу 2. боки контактного проводу 2. Доцільно обидва роПід час такого монтажу машина 1 безперервно лика з двома гребенями виконані з можливістю просувається уперед в робочому напрямку, познанезначного рознесення поміж собою в площині ченому стрілкою 6. обертання за допомогою привода, тут не предстаДля завершення секції контактного проводу вленого, таким чином, що прийняття контактного контактний провід необхідно з'єднати з колісним проводу 2 з напрямного пристрою 13 або з напрянатяжним пристосуванням (компенсатором) 25 , мних роликів 12 можливо здійснити більш спрощезакріпленим на опорі контактної мережі 24. Для но. цього контактний провід 2 переводять з напрямноЗ пристроєм для захоплення проводу 16 зв'яго пристрою 13 або з його напрямних роликів 12 на заний поворотний ролик 30, який розташований пристрій для захоплення проводу 16 пристрою для поміж цим пристроєм 16 і сусіднім напрямним приприймання проводу 15. Це переведення відбувастроєм 13, яка проходить паралельно площині ється доцільно приблизно над віссю колії (див. обертання 29 роликів з двома гребенями 20. Для Фіг.3), причому пристрій для захоплення проводу спрощення приймання контактного проводу цей 16 піднімають в монтажне положення за допомоповоротний ролик 30 виконаний з можливістю пегою привода регулювання по висоті 18. Як тільки реставляння по висоті за допомогою привода 32. ролик з двома гребенями 20 доторкнеться контакВаріант винаходу, представлений на Фіг.7 і 8, тного проводу 2, напрямні ролики 12 напрямного показує пристрій для захоплення проводу 16, випристрою 13 можна опустити в неробоче положенконаний у вигляді затискних лещат 33. Затискна ня. Далі за допомогою поворотного привода 23 дія затискних лещат 33 досягається за допомогою відбувається відхилення пристрою для приймання привода 34. З напрямним пристроєм 13 зв'язані проводу 15 вбік в поперечному напрямку машини відокремлювальні кліщі 35 для відокремлення кон 7 75332 тактного проводу 2, а також затискні лещата 36 для утримування відокремленого контактного проводу 2. Ці затискні лещата 36 і відокремлювальні кліщі 35 виконані з можливістю переставляння по висоті за допомогою привода 37. Як видно з Фіг.8, контактний провід 2 після міцного його затискання в затискних лещатах 33 і після відокремлення за допомогою відокремлюваних кліщів 35 відхиляється в напрямку опори контактної мережі. При цьому затискні лещата 33 виконані доцільно з можливістю відхилення відносно поздовжнього напрямку 19 пристрою для приймання проводу 15. Згідно з Фіг.9 напрямний пристрій 13 для контактного проводу 2 виконано у вигляді стріли крана 38, яка відхиляється і регулюється по висоті завдяки приводам 14. ПЕРЕЛІК ПОСИЛОЧНИХ НОМЕРІВ 1. Машина 2. Контактний провід 3. Ходовий механізм 4. Рейкова колія 5. Машинна рама 6. Стрілка 7. Балансир 8. Привод 9. Вісь 10. Котушка 8 11. Фрикційна лебідка 12. Напрямний ролик 13. Напрямний пристрій 14. Привод регулювання по висоті 15. Пристрій для приймання проводу 16. Пристрій для захоплення проводу 17. Вісь хитання 18. Привод регулювання по висоті 19. Поздовжній напрямок 20. Ролик з двома гребенями 21. Привод 22. Робоча підвісна площадка 23. Поворотний привод 24. Опора контактної мережі 25. Колісне натяжне пристосування 26. Допоміжний провід 27. Затискний пристрій 28. Вісь обертання 29. Площина обертання 30. Поворотний ролик 31. Вісь обертання 32. Привод 33. Затискні лещата 34. Привод 35. Відокремлювальні кліщі 36. Затискні лещата 37. Привод 38. Стріла крана 9 Комп’ютерна верстка Т. Чепелева 75332 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
