Захисний пристрій вантажопідіймальних кранів

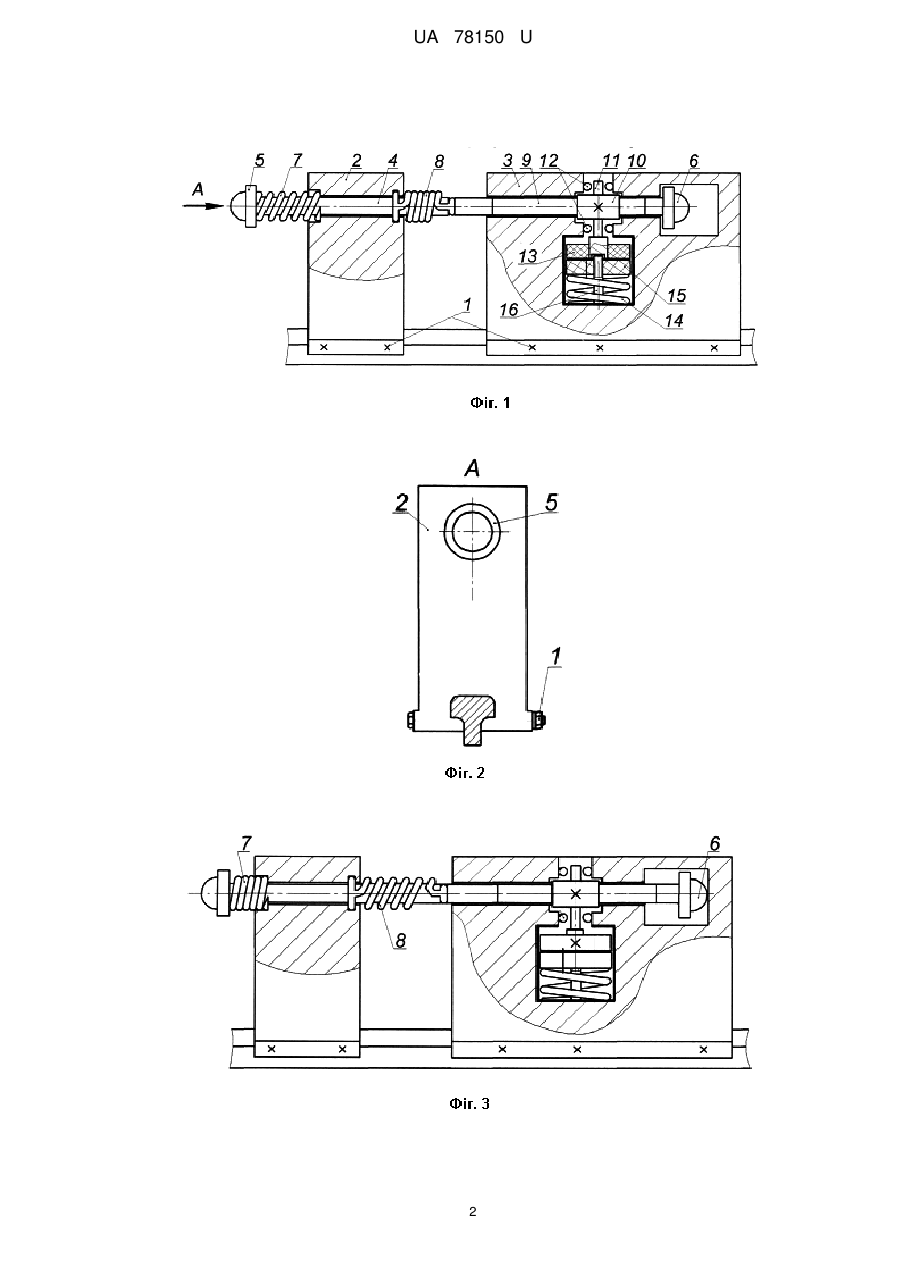

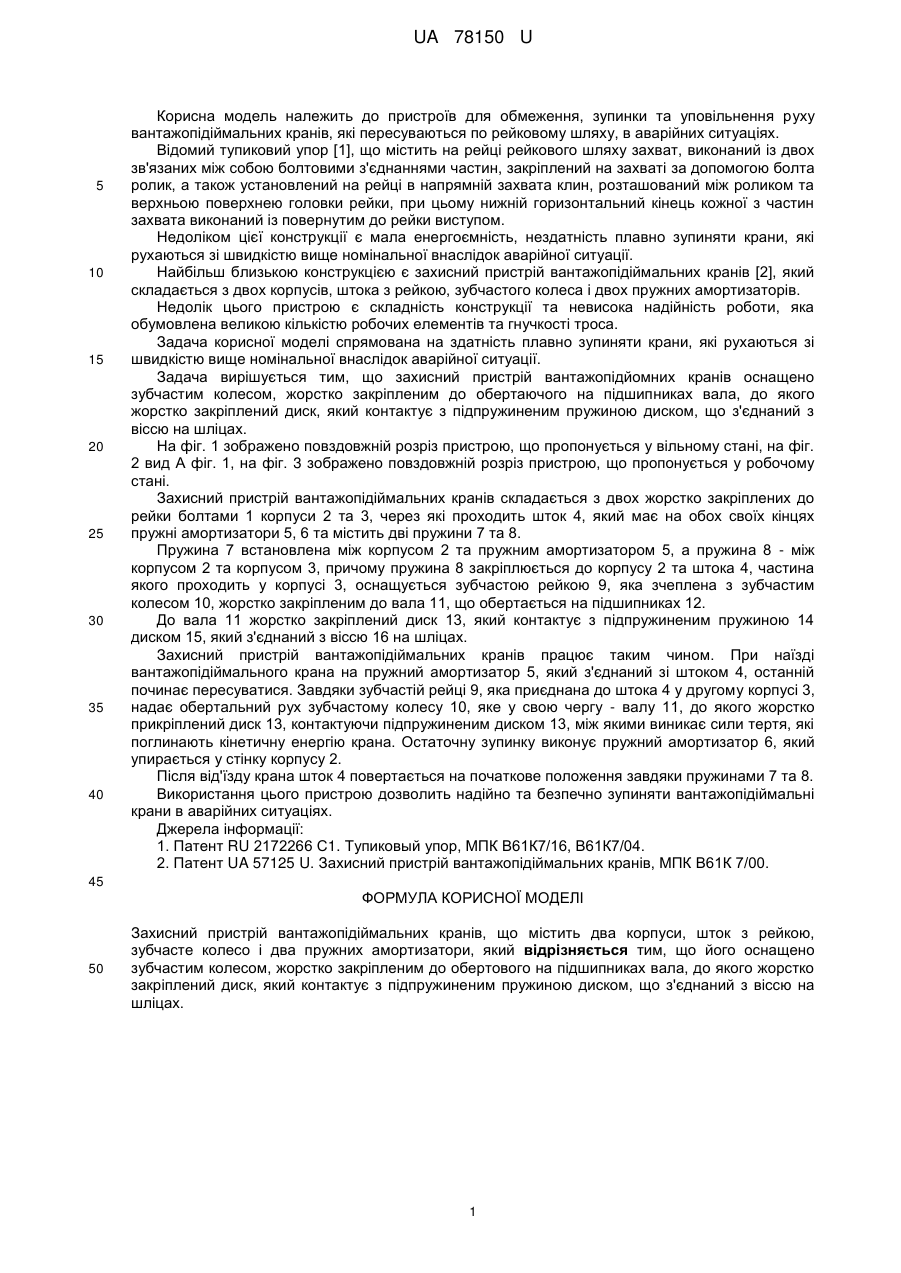

Реферат: Захисний пристрій вантажопідіймальних кранів містить два корпуси, шток з рейкою, зубчасте колесо і два пружних амортизатори. Пристрій оснащено зубчастим колесом, жорстко закріпленим до обертового на підшипниках вала, до якого жорстко закріплений диск, який контактує з підпружиненим пружиною диском, що з'єднаний з віссю на шліцах. UA 78150 U (12) UA 78150 U UA 78150 U 5 10 15 20 25 30 35 40 Корисна модель належить до пристроїв для обмеження, зупинки та уповільнення руху вантажопідіймальних кранів, які пересуваються по рейковому шляху, в аварійних ситуаціях. Відомий тупиковий упор [1], що містить на рейці рейкового шляху захват, виконаний із двох зв'язаних між собою болтовими з'єднаннями частин, закріплений на захваті за допомогою болта ролик, а також установлений на рейці в напрямній захвата клин, розташований між роликом та верхньою поверхнею головки рейки, при цьому нижній горизонтальний кінець кожної з частин захвата виконаний із повернутим до рейки виступом. Недоліком цієї конструкції є мала енергоємність, нездатність плавно зупиняти крани, які рухаються зі швидкістю вище номінальної внаслідок аварійної ситуації. Найбільш близькою конструкцією є захисний пристрій вантажопідіймальних кранів [2], який складається з двох корпусів, штока з рейкою, зубчастого колеса і двох пружних амортизаторів. Недолік цього пристрою є складність конструкції та невисока надійність роботи, яка обумовлена великою кількістю робочих елементів та гнучкості троса. Задача корисної моделі спрямована на здатність плавно зупиняти крани, які рухаються зі швидкістю вище номінальної внаслідок аварійної ситуації. Задача вирішується тим, що захисний пристрій вантажопідйомних кранів оснащено зубчастим колесом, жорстко закріпленим до обертаючого на підшипниках вала, до якого жорстко закріплений диск, який контактує з підпружиненим пружиною диском, що з'єднаний з віссю на шліцах. На фіг. 1 зображено повздовжній розріз пристрою, що пропонується у вільному стані, на фіг. 2 вид А фіг. 1, на фіг. 3 зображено повздовжній розріз пристрою, що пропонується у робочому стані. Захисний пристрій вантажопідіймальних кранів складається з двох жорстко закріплених до рейки болтами 1 корпуси 2 та 3, через які проходить шток 4, який має на обох своїх кінцях пружні амортизатори 5, 6 та містить дві пружини 7 та 8. Пружина 7 встановлена між корпусом 2 та пружним амортизатором 5, а пружина 8 - між корпусом 2 та корпусом 3, причому пружина 8 закріплюється до корпусу 2 та штока 4, частина якого проходить у корпусі 3, оснащується зубчастою рейкою 9, яка зчеплена з зубчастим колесом 10, жорстко закріпленим до вала 11, що обертається на підшипниках 12. До вала 11 жорстко закріплений диск 13, який контактує з підпружиненим пружиною 14 диском 15, який з'єднаний з віссю 16 на шліцах. Захисний пристрій вантажопідіймальних кранів працює таким чином. При наїзді вантажопідіймального крана на пружний амортизатор 5, який з'єднаний зі штоком 4, останній починає пересуватися. Завдяки зубчастій рейці 9, яка приєднана до штока 4 у другому корпусі 3, надає обертальний рух зубчастому колесу 10, яке у свою чергу - валу 11, до якого жорстко прикріплений диск 13, контактуючи підпружиненим диском 13, між якими виникає сили тертя, які поглинають кінетичну енергію крана. Остаточну зупинку виконує пружний амортизатор 6, який упирається у стінку корпусу 2. Після від'їзду крана шток 4 повертається на початкове положення завдяки пружинами 7 та 8. Використання цього пристрою дозволить надійно та безпечно зупиняти вантажопідіймальні крани в аварійних ситуаціях. Джерела інформації: 1. Патент RU 2172266 С1. Тупиковый упор, МПК В61К7/16, В61К7/04. 2. Патент UA 57125 U. Захисний пристрій вантажопідіймальних кранів, МПК В61К 7/00. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Захисний пристрій вантажопідіймальних кранів, що містить два корпуси, шток з рейкою, зубчасте колесо і два пружних амортизатори, який відрізняється тим, що його оснащено зубчастим колесом, жорстко закріпленим до обертового на підшипниках вала, до якого жорстко закріплений диск, який контактує з підпружиненим пружиною диском, що з'єднаний з віссю на шліцах. 1 UA 78150 U 2 UA 78150 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
